Transistor 2N5551 Explicado, Especificaciones, Aplicaciones y Guía de Diseño de Circuitos

El 2N5551 es un transistor NPN de alto voltaje ampliamente utilizado en aplicaciones de amplificación analógica, conmutación, cambio de nivel y señales pequeñas de alto voltaje donde el estrés de voltaje es a menudo una preocupación mayor que la demanda actual.Su mayor capacidad de voltaje colector-emisor, comportamiento estable de señal pequeña y su práctico paquete TO-92 lo hacen útil en circuitos expuestos a picos de conmutación, contragolpes inductivos, sobretensiones de arranque y otras tensiones eléctricas del mundo real que los transistores de bajo voltaje pueden tener dificultades para tolerar de manera confiable.Este artículo explica el funcionamiento práctico del 2N5551, sus características eléctricas clave, configuración de pines, aplicaciones analógicas y de conmutación, consideraciones térmicas y de confiabilidad, y cómo se compara con alternativas comunes como el 2N2222 y el BC547 en entornos de circuitos reales.

Catálogo

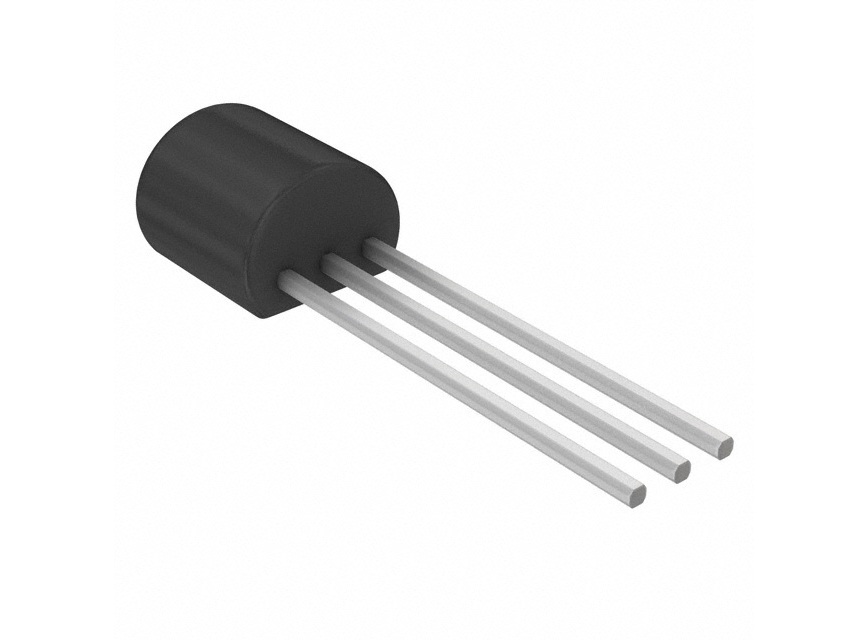

¿Qué es el transistor 2N5551?

el 2N5551 es un transistor de unión bipolar (BJT) NPN de alto voltaje y baja potencia que tiende a ser elegido cuando un diseño tiene que tolerar un estrés de voltaje elevado y solo solicita una corriente moderada.En el trabajo de diseño diario, esa combinación de “alto voltaje y corriente modesta” se siente menos como una característica de lujo y más como una forma tranquila y pragmática de evitar sorpresas durante la preparación.

Las especificaciones típicas de los titulares suelen leerse de la siguiente manera:

• Tensión de ruptura colector-emisor, VCEO: aproximadamente 160 V

• Corriente del colector, IC (límite absoluto): hasta aproximadamente 600 mA

Esta combinación de especificaciones lo coloca en la categoría de “carga pequeña, alto voltaje”, donde muchos transistores de señal pequeña de uso general no fallan porque no pueden impulsar la corriente, sino porque su voltaje nominal deja poco espacio para el comportamiento real del hardware.

Una razón común para usar el 2N5551 es su mayor capacidad de voltaje en un paquete de orificio pasante TO-92 simple, en lugar de una velocidad o ganancia muy alta.Esa elección de paquete tiene un beneficio cotidiano, ligeramente poco glamoroso: tiende a encajar en las huellas existentes con un mínimo de reelaboración mecánica y, en general, funciona bien con soldadura manual, reelaboración y creación rápida de prototipos.Al solucionar problemas de un circuito que “debería estar bien en el papel” pero no lo está, puede ser realmente reconfortante cambiar una pieza con más margen de voltaje y observar cómo desaparecen los problemas intermitentes.

En escenarios de reparación y modernización, los diseñadores a menudo llegan al 2N5551 después de ver que los dispositivos de menor voltaje (a menudo piezas de 40 a 60 V) muestran un comportamiento que es difícil de justificar solo a partir del esquema, fugas esporádicas, averías tempranas o fallas que solo ocurren después de repetidos ciclos de energía.Esos problemas con frecuencia se remontan a condiciones operativas que el esquema no captura claramente, especialmente eventos breves y de alta energía en lugar de corriente continua en estado estacionario.

Desde el punto de vista de la función del circuito, el 2N5551 aparece en roles donde el estrés de voltaje "fuera del estado" es la restricción que da forma al diseño.Se utiliza habitualmente en lugares donde se desea un comportamiento controlado mientras el colector se encuentra en un alto potencial, aunque las corrientes de señal sean pequeñas.

Los roles de aplicación comunes incluyen:

• Etapas de ganancia de señal pequeña

• Redes de cambio de nivel

• Funciones de conmutación donde el VCE fuera de estado domina el panorama de estrés

• Interfaz de alto voltaje para traducir o detectar rieles elevados en dominios analógicos o lógicos de menor voltaje

La experiencia de banco tiende a reforzar una verdad incómoda: muchos eventos de avería son causados menos por el voltaje de suministro nominal y más por transitorios cortos.El circuito puede ubicarse de manera segura por debajo de 160 V en estado estable, pero aún así ver picos momentáneos que sobrepasan el VCE del transistor durante el manejo normal.

Las fuentes transitorias frecuentes incluyen:

• Cargar eventos de encendido y apagado

• Contragolpe inductivo

• Conexión o desconexión en caliente del conector

• Nodos flotantes que suenan debido a L y C perdidos

• Sobretensiones y picos de arranque relacionados con la línea

Usar un 2N5551 suele ser una forma sencilla de reducir la ansiedad en torno a estos momentos, siempre y cuando el resto del circuito esté dispuesto de manera que el transistor no sea lo único que se interponga entre el nodo y la energía transitoria.

En cuanto a la velocidad: la frecuencia de transición (fT) del 2N5551 suele ser de alrededor de 100 MHz, lo que lo mantiene cómodo para audio, trabajos de pequeña señal a escala de instrumentación y algunas tareas básicas de RF.Sin embargo, en la práctica, el comportamiento de alta frecuencia rara vez es propiedad exclusiva del transistor.Una vez que aumentan los voltajes y los diseños físicos se vuelven reales, los parásitos tienden a apoderarse de la historia.

Los factores que comúnmente dominan el comportamiento de alta frecuencia o estabilidad incluyen:

• Capacitancias parásitas (capacitancias del dispositivo más capacitancias parásitas en la placa)

• Longitud del cableado y área del bucle

• Niveles de impedancia que rodean el dispositivo

• Efecto Miller en configuraciones de ganancia de alto voltaje

• Acoplamiento perdido desde nodos de alta oscilación hacia entradas sensibles

En etapas de ganancia de alto voltaje, un enfoque probado en campo es evitar dejar que el nodo colector flote a una impedancia extremadamente alta sin pensar en lo que hará la oscilación de voltaje a través de la capacitancia.Cuando el colector mueve decenas a cientos de voltios, incluso las capacitancias pequeñas pueden producir una alimentación que parece desproporcionada y el resultado puede ser frustrante: reducción inesperada del ancho de banda, estabilidad marginal u oscilación misteriosa que solo aparece en ciertas construcciones.

El manejo actual merece una lectura sobria.Es mejor tratar la cifra de hasta 600 mA como un límite exterior en lugar de un punto de funcionamiento cómodo.En la mayoría de los usos de señal pequeña de alto voltaje, hace funcionar deliberadamente el 2N5551 a una corriente de colector mucho más baja para mantener la disipación bajo control, limitar el autocalentamiento y evitar la deriva de ganancia que puede hacer que un circuito se sienta temperamental según la temperatura o la variación del proveedor.Hay un alivio particular que proviene del sesgo conservador: el circuito tiende a comportarse de la misma manera el lunes por la mañana que en el banquillo el viernes por la noche.

Las opciones comunes de manejo del estrés en diseños reales incluyen:

• Corrientes de polarización conservadoras para limitar la disipación de potencia.

• Resistencias de base para controlar el variador y evitar sobrecargas durante transitorios

• Resistencias de colector dimensionadas teniendo en cuenta la energía transitoria, no solo la corriente CC

• Abrazaderas o amortiguadores para dar forma a picos inductivos o relacionados con conmutación

Esas adiciones no tienen que ver con la construcción excesiva;se trata de reconocer con qué frecuencia los cambios de trayectoria y los eventos anormales, no las matemáticas de estado estacionario, deciden si un circuito se siente robusto.

Una forma práctica de pensar en el 2N5551 es como un bloque de construcción de mayor voltaje en lugar de una versión más potente de un transistor genérico de pequeña señal.Ofrece un margen de avería, pero no elimina mágicamente la necesidad de gestionar las rutas de voltaje y corriente durante la conmutación, el arranque, las fallas y las interacciones del usuario.Los diseños que tratan la clasificación de voltaje como una holgura, en lugar de un permiso para operar cerca del borde, tienden a ser los que mantienen la compostura a través de ciclos de energía repetidos, cambios de cables y la lenta deriva que se manifiesta con componentes envejecidos y entornos reales.

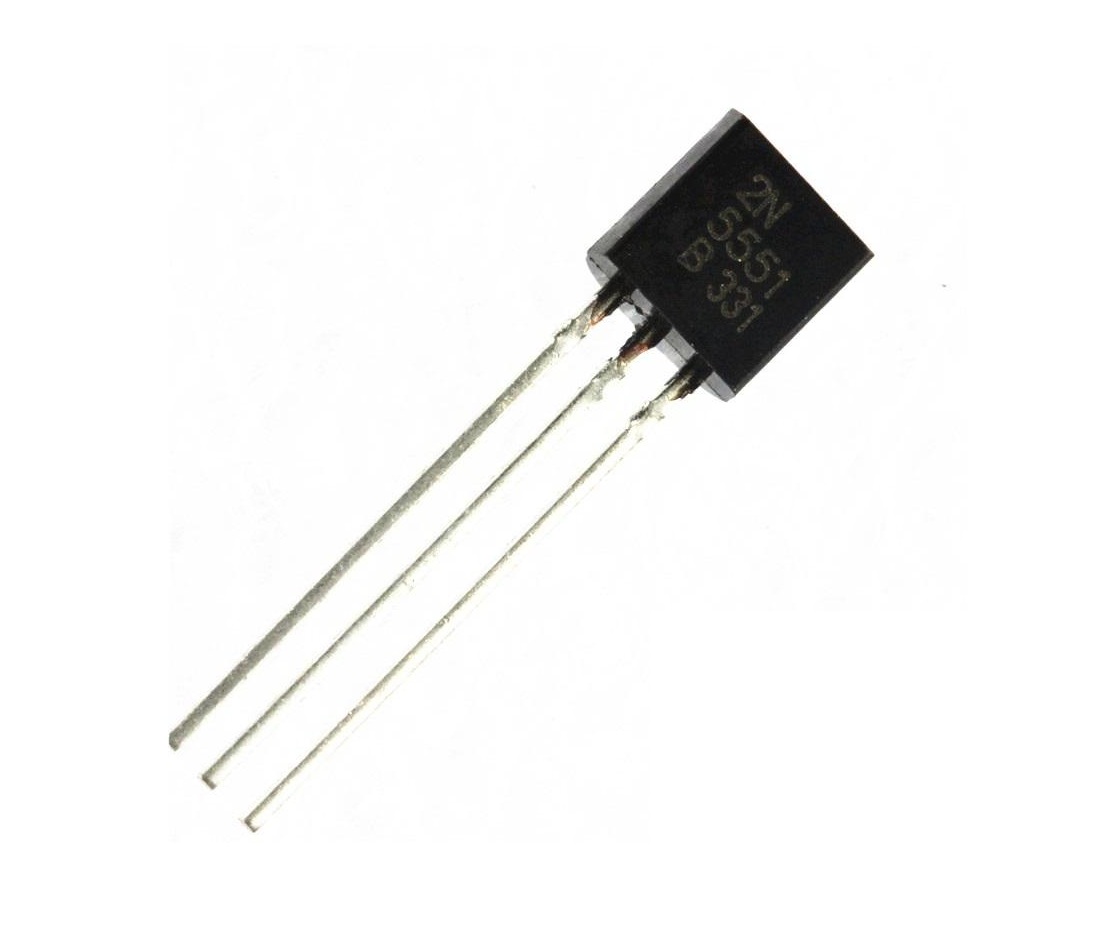

2N5551 Especificaciones eléctricas y consideraciones de diseño

El 2N5551 tiende a ganarse la vida en situaciones en las que se espera que un NPN de señal pequeña enfrente un voltaje relativamente alto y al mismo tiempo se mantenga tranquilo y repetible en el funcionamiento diario.El dispositivo suele preferirse en circuitos con condiciones inciertas, como desconexiones de cables, cableado inductivo o problemas de secuenciación de energía, porque los límites de voltaje más altos brindan protección adicional durante eventos cortos y difíciles de capturar.

Sus límites de voltaje principal generalmente se interpretan de la siguiente manera:

• VCE(máx.): ~160 V

• VCB (máx.): ~180 V

Clasificaciones de voltaje: donde aparece el margen adicional

En muchos circuitos, el voltaje del colector se comporta bien en estado estable y luego se comporta mal brevemente durante las transiciones.Ahí es donde la mayor tolerancia de voltaje del 2N5551 se vuelve prácticamente perceptible, no como una licencia para correr cerca del borde, sino como un amortiguador contra eventos que aparecen una vez y luego desaparecen cuando intentas medirlos nuevamente.

Los momentos del coleccionista común superan los esperados incluyen:

• Exceso de arranque

• La carga se desconecta

• Contragolpe inductivo

• Nodos dV/dt rápidos que exceden momentáneamente el voltaje del colector en estado estable

Los diseños que sobreviven a estos eventos de manera más confiable generalmente tratan la falla de una avalancha como una condición similar a una falla en lugar de una región operativa de rutina.Incluso si el transistor puede soportar condiciones de avalancha ocasionales, a menudo se prefiere una ruta controlada para la energía porque reduce el efecto de la variación parcial y los cambios de temperatura.

Rutas de sujeción típicas utilizadas para mantener estos eventos delimitados:

• Abrazadera de diodo a un riel de suministro

• Amortiguador RC

• TVS (especialmente cuando la sobretensión no es trivial)

Collector Current: El número que tienta a la gente (y por qué gana SOA)

A menudo verá una corriente de colector de alrededor de 600 mA, y es fácil leerlo como una hoja de permiso amplia.En la práctica, las personas que han trabajado durante un tiempo quemadas tienden a interpretar las clasificaciones de IC con más cautela, porque el área de operación segura (SOA) se comprime rápidamente a medida que aumenta el VCE.

Un simple control de cordura que a menudo cambia las decisiones es la relación de poder:

P ≈ VCE × CI

Esa multiplicación captura una sorpresa común: una pequeña corriente a alto voltaje aún puede colocar el dispositivo en un rango de disipación que calienta una matriz TO-92 más rápido de lo que cabría esperar.Muchos diseños mantienen la corriente continua muy por debajo del número principal, no porque el transistor no pueda conducir una corriente más alta brevemente, sino porque el calentamiento y enfriamiento repetidos pueden envejecer el dispositivo de maneras que no se anuncian de inmediato.

Preocupaciones prácticas de confiabilidad que respaldan el diseño conservador:

• Ciclos térmicos repetidos (desviación gradual con el tiempo)

• Puntos calientes localizados dentro del troquel (no evidentes por la temperatura externa)

Disipación de energía: la realidad TO-92 en ensamblajes reales

La disipación de aire libre típica para un TO-92 2N5551 a menudo se cita alrededor de 625 mW, y en construcciones reales, este límite se convierte en el que dicta silenciosamente lo que es cómodo versus lo que es meramente funcional durante una breve prueba en banco.

Un sencillo control práctico utilizado en el diseño:

Comprobación de disipación en el peor de los casos

• Utilice el VCE más alto posible

• Utilice el IC continuo más alto

• Compare la disipación resultante con lo que TO-92 puede arrojar de manera realista a la temperatura ambiente esperada.

Incluso los aumentos leves en la temperatura ambiente, además de una PCB empaquetada, pueden reducir la disipación permitida lo suficiente como para cambiar el comportamiento a largo plazo.La temperatura de la superficie por sí sola no es una medida confiable porque la temperatura de la unión interna puede ser mucho más alta, especialmente después de que el gabinete ha estado cerrado durante varias horas y el calor se ha acumulado por completo.

Factores de construcción comunes que reducen el margen de confort térmico:

• Aire ambiente cálido dentro de gabinetes con flujo de aire débil

• Ubicación densa de componentes que atrapa el calor localmente

• Área de cobre limitada para que el calor se propague a través de los cables.

Comportamiento de frecuencia: fT ayuda, pero no promete obtener ganancias donde usted desea

Un fT cercano a 100 MHz muestra que el dispositivo puede proporcionar ganancia en aplicaciones de audio superior y baja RF, pero fT por sí solo no garantiza el rendimiento del ancho de banda.El comportamiento real de la CA depende de las condiciones de polarización y de la impedancia circundante.El rendimiento puede variar mucho entre diferentes condiciones del circuito.

Los principales contribuyentes que dan forma al rendimiento real del aire acondicionado:

• Corriente de polarización (establece la transconductancia)

• Impedancia de carga del colector

• Capacidades parásitas (Cbe y Cbc)

Uso de amplificadores de voltaje: por qué Cbc a menudo se convierte en el limitador

En las etapas de ganancia de voltaje del emisor común, la capacitancia de la base del colector es frecuentemente el parámetro que dicta el ancho de banda práctico porque se multiplica por la ganancia (efecto Miller).El resultado es una capacitancia de entrada efectivamente mayor, que puede reducir el ancho de banda y hacer que el escenario sea más sensible a la impedancia de la fuente.

Cambio de uso: por qué el comportamiento de saturación a menudo domina el tiempo

Al cambiar de rol, la velocidad de apagado suele tener menos que ver con fT y más con la carga almacenada cuando el dispositivo llega a la saturación.Si la unidad base no elimina esa carga rápidamente, los bordes se suavizan, la pérdida de conmutación aumenta y la sincronización se vuelve inconsistente de una manera que puede resultar irritante depurar.

Manejo del estrés: una forma de pensar más predecible que las “calificaciones máximas”

Muchos diseños de larga duración surgen de una gestión deliberada de las categorías de estrés, en lugar de fijarse en números máximos absolutos.La confiabilidad en el campo a menudo depende de un comportamiento estable bajo condiciones extremas, porque la operación consistente se considera un desempeño confiable.

Categorías de estrés comúnmente rastreadas durante las revisiones de diseño:

• Estrés eléctrico (picos de tensión, exposición sostenida o repetida a avalanchas)

• Estrés térmico (temperatura de unión, ciclos de temperatura)

• Estrés dinámico (bordes rápidos que causan sobreimpulso a través de inductancia/capacitancia parásita)

Cuando esas tensiones se mantienen bajo control, el 2N5551 normalmente se comporta de manera consistente y nada sorprendente durante una larga vida útil.

Paquete y factores mecánicos que influyen en el diseño (reescrito)

El 2N5551 se vende ampliamente en un paquete TO-92 con tres cables en línea, pero el orden de los pines no es perfectamente universal entre proveedores y familias de piezas.Las personas que ensamblan o reparan hardware con regularidad tienden a ser estrictas con respecto a este punto, porque una discrepancia en la configuración de pines puede hacer perder horas y aún así verse casi bien en el banco.

Variabilidad de pines: un pequeño detalle que causa una gran confusión

El flujo de trabajo práctico que evita errores evitables:

• Verificar la distribución de pines de la hoja de datos para el fabricante específico

• Confirme la orientación física antes de soldar

• Tenga mucho cuidado al sustituir un transistor de apariencia similar

Cuando la distribución de pines es incorrecta, los circuitos pueden funcionar parcialmente debido a una conducción de unión no deseada, lo que puede resultar engañoso durante la resolución de problemas y puede tentar a ciclos de encendido repetidos que agregan más estrés.

Mecánica TO-92: conveniencia del aislamiento frente a límites térmicos

El cuerpo de plástico es eléctricamente aislante, lo que simplifica los diseños densos y reduce los cortocircuitos accidentales.La desventaja es el rendimiento térmico: la mayor parte del calor sale a través de los cables al cobre de la PCB y luego al aire circundante.Eso hace que las elecciones de diseño sean importantes de maneras que son fáciles de subestimar hasta que una unidad permanece encendida durante una hora y la temperatura alcanza el equilibrio.

Detalles de diseño y montaje que influyen de forma mensurable en la disipación continua:

• Longitud y formación de los cables (los cables más cortos reducen la inductancia parásita y también mejoran la conducción térmica hacia la PCB)

• Área de cobre unida al nodo más caliente (a menudo el colector, dependiendo de la topología) para distribuir el calor modestamente

• Proximidad de los componentes (las resistencias/reguladores calientes cercanos pueden elevar la temperatura ambiente alrededor del paquete)

Hábito de ensamblaje: trate TO-92 como hardware sensible a la orientación, no solo como un símbolo

Un hábito práctico que mejora los resultados del primer paso es tratar la colocación del TO-92 como una restricción mecánica que merece disciplina en el proceso.La alineación consistente de los lados planos, el etiquetado claro de la huella y una rápida verificación del orden de los clientes potenciales durante el ensamblaje tienden a reducir el retrabajo, y también reducen la posibilidad de sobrecarga accidental causada por una red polarizada mal cableada.

Comportamiento de temperatura y rendimiento de alta frecuencia/rápido

El rango típico de funcionamiento/almacenamiento de la unión es de aproximadamente -55 °C a +150 °C, y varios parámetros varían continuamente con la temperatura.A menudo se prefieren los esquemas de polarización que se estabilizan automáticamente con las condiciones cambiantes porque mantienen un rendimiento más consistente en diferentes unidades y cambios de temperatura.

Deriva de temperatura: qué se mueve y dónde duele más

Comportamientos típicos impulsados por la temperatura que los ingenieros planifican en torno a:

• VBE disminuye aproximadamente 2 mV/°C a medida que aumenta la temperatura

• Las corrientes de fuga aumentan con la temperatura.

• La ganancia de corriente (β) puede variar con la temperatura y el punto de funcionamiento.

Estos cambios se vuelven más notorios en redes de polarización que se basan en voltajes de base fijos o resistencias de alto valor, donde un pequeño cambio eléctrico puede traducirse en un cambio incómodamente grande en la corriente del colector.

Predisposición a la autocorrección: la degeneración del emisor como influencia estabilizadora

Una técnica de estabilización comúnmente utilizada es la degeneración del emisor (una resistencia de emisor).A medida que aumenta la corriente, el voltaje del emisor también aumenta, lo que reduce el VBE y vuelve a reducir la corriente.Este enfoque mejora la coherencia entre dispositivos y también puede mejorar la linealidad analógica.

Preferencias de diseño que mejoran la coherencia entre temperaturas:

• Utilice resistencias de emisor para introducir retroalimentación negativa.

• Reducir la dependencia de β cuando el objetivo es un sesgo consistente, ya que β varía ampliamente entre dispositivos y puntos de operación.

Límites de alta frecuencia/borde rápido: dos mecanismos dominantes

Efecto Miller de Cbc

La capacitancia de la base del colector acopla el movimiento del voltaje de salida nuevamente a la entrada.En un amplificador de voltaje de emisor común, esta capacitancia se multiplica por la ganancia y se muestra como una capacitancia de entrada efectiva mayor, lo que reduce el ancho de banda y suaviza los bordes.

Estrategias de mitigación comunes utilizadas en la práctica:

• Menor impedancia del colector para reducir el efecto amplificado por Miller

• Agregue un pequeño capacitor de compensación intencionalmente para controlar el polo dominante

• Utilice un seguidor de emisor y/o cascode cuando se requieran tanto ancho de banda como oscilación de voltaje.

Almacenamiento de carga de saturación

Llevar el transistor hasta la saturación almacena el exceso de carga en la región de la base, y esa carga debe eliminarse antes de que sea posible un apagado rápido.Cuando no se elimina rápidamente, los tiempos de caída se alargan y la pérdida de conmutación aumenta, a menudo de una manera que parece desproporcionada con respecto a la simplicidad del esquema.

Técnicas comúnmente utilizadas para evitar un apagado lento:

• Elija valores de resistencia base para una unidad suficiente utilizando una beta forzada controlada (a menudo ~10–20, dependiendo de los objetivos de velocidad y margen)

• Agregue una abrazadera Baker (red de diodos) para limitar la profundidad de saturación y reducir la carga almacenada

• Proporcionar una ruta de descarga de base-emisor (disposición de resistencia/diodo) para extraer activamente la carga durante el apagado, especialmente cuando el conductor puede usar alta impedancia.

Intención del diseño: decidir linealmente o cambiar temprano y conducir en consecuencia

Una mentalidad que tiende a evitar resultados de velocidad decepcionantes es decidir tempranamente si el dispositivo se está utilizando como amplificador lineal o como interruptor, luego polarizarlo y manejarlo para que coincida con esa intención.Muchos resultados frustrantes provienen de expectativas mixtas, llevando un escenario a una saturación profunda y al mismo tiempo esperando bordes de colector nítidos, similares a los de RF.Mantener la región operativa intencional (lineal para fidelidad, no saturada o ligeramente saturada para velocidad) generalmente produce un comportamiento que se siente más rápido y más predecible durante la validación.

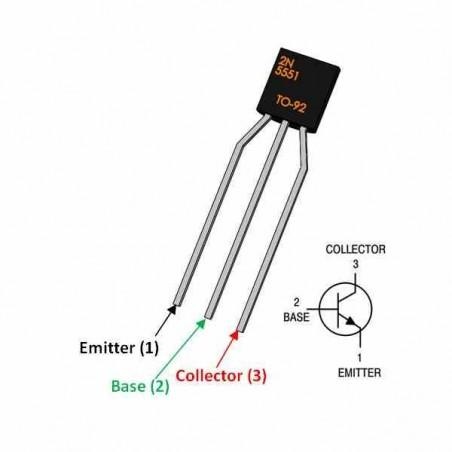

Configuración de pines y funciones de terminales 2N5551

El 2N5551 expone tres terminales, emisor, base y colector, y el circuito solo se comporta de manera predecible cuando esos terminales están asignados a los nodos correctos.Un intercambio de clientes potenciales rara vez es un momento de "ups, eso apenas importa";puede empujar el dispositivo hacia una región operativa no deseada, deformar la matemática de polarización original y aumentar las fugas de maneras que son fáciles de pasar por alto durante una verificación rápida en banco.En etapas de mayor voltaje, el mismo error también puede llevar al transistor hacia mecanismos de ruptura que lo debilitan mucho antes de que produzca una falla clara y obvia.

Los síntomas suelen parecer normales, lo que puede dificultar la resolución de problemas.Una construcción que parece sufrir una inestabilidad misteriosa o un extraño sesgo a menudo se remonta a algo dolorosamente mundano: el supuesto dibujo TO-92 en las notas de alguien no coincide con la pieza real en mano, o un lote mixto incluye un orden de plomo diferente.

Funciones eléctricas de cada cable

emisor

En muchas etapas NPN, el emisor termina cerca de la referencia local (a menudo conectado a tierra en una configuración del lado bajo), y esa ubicación determina cómo piensa toda la etapa.Eléctricamente, el transistor responde al VBE y a la corriente del emisor;El voltaje base por sí solo no es la cantidad que mantiene constante el comportamiento.

Una resistencia de emisor es una forma común de hacer que la corriente del colector sea menos sensible a la dispersión de ganancia de unidad a unidad y a la deriva de temperatura.A medida que aumenta la corriente, el voltaje del emisor aumenta con ella, el VBE efectivamente disminuye y el escenario naturalmente retrocede, un circuito de retroalimentación local poco glamoroso pero muy efectivo que evita que las cosas se deslicen hacia esquinas desagradables.

También hay una lección práctica que aparece después de suficientes prototipos: una pequeña resistencia de emisor a menudo separa las obras solo con el bonito transistor de la parte superior de la bolsa de las obras en carretes, cambios ambientales y envejecimiento.Esa consistencia generalmente se siente como un alivio durante la preparación, porque reduce la necesidad de seguir intercambiando piezas hasta que el circuito deja de ser temperamental.

bases

La base es el terminal de control, pero se comporta como una entrada de corriente con límites, no como un dial que ajusta la corriente del colector con perfecta repetibilidad.En la operación activa hacia adelante, la corriente del colector sigue aproximadamente a IC ≈ β × IB, pero β cambia con el nivel de corriente del colector, la temperatura de la unión y las diferencias de proceso entre proveedores e incluso entre lotes.

Cuando un esquema de polarización "establece" la corriente apoyándose en una suposición β fija, el circuito tiende a variar con la temperatura, a recortarse antes de lo esperado o a sentirse inconsistente de una construcción a la siguiente.Un enfoque más tranquilo y repetible es sesgar de modo que las resistencias y la degeneración del emisor dominen el punto de operación, dejando a β como un detalle secundario en lugar de la base.

Esta mentalidad a menudo hace que las simulaciones y el hardware se alineen más cómodamente.También reduce la necesidad de cambiar transistores repetidamente hasta que el circuito comience a funcionar correctamente.

Coleccionista

El colector comúnmente se conecta a la carga o a una resistencia del colector, y es el nodo que experimenta las mayores variaciones de voltaje.Con el 2N5551, eso es importante porque con frecuencia se selecciona para trabajos de señales pequeñas de alto voltaje, donde el colector está más expuesto al estrés VCE y a sorpresas transitorias.

En ensamblajes reales, el nodo colector también es donde aparecen el exceso y el timbre una vez que la inductancia del cableado, las cargas reales y los bordes de conmutación entran en escena.Esta es una de las razones por las que un diseño puede sentirse perfectamente bien en una configuración de banco ordenada, pero envejecer mal o fallar intermitentemente en el campo; esos picos adicionales no siempre aparecen en las pruebas idealizadas, pero el coleccionista aún tiene que soportarlos.

Cómo confirmar la identidad del cliente potencial antes de crearlo (rápido, seguro y repetible)

No confíe en un diagrama de pines genérico TO-92

Con la cara plana de un paquete TO‑92 hacia usted, muchas variantes de 2N5551 se presentan como E–B–C de izquierda a derecha, pero ese patrón no es algo que pueda asumir con seguridad en todos los fabricantes, fuentes de paquetes o revisiones de marcado.La referencia confiable es la hoja de datos del proveedor específico y el pedido de pines vinculado al dibujo del paquete de ese proveedor.

Esto puede parecer un papeleo tedioso hasta que haya vivido la alternativa: horas de reelaboración porque el circuito casi funciona, además de la preocupación persistente de que el transistor se estresó parcialmente durante los intentos fallidos y ahora es una carga silenciosa.

Identificación del modo de diodo del multímetro (primero la base, luego la orientación)

Un método de verificación rápido utiliza un multímetro en modo diodo.

Pasos (mantenidos deliberadamente mecánicos para que sean fáciles de repetir en un banco lleno de gente):

• Identifique la base: encuentre el cable que muestra una caída de diodo en cada uno de los otros dos cables cuando el cable positivo del medidor está en la base candidata (típico de una NPN).

• Distinga entre emisor y colector: use un medidor/probador de componentes con un modo hFE o de prueba de transistores, si está disponible, o compare el comportamiento en un dispositivo simple con una corriente de base conocida y observe qué conexión produce una conducción más fuerte y una saturación más limpia.

El paso base suele ser sencillo porque normalmente solo un cable polariza hacia adelante a los otros dos cables en la dirección esperada.La distinción entre emisor y colector es más sutil porque ambas uniones se parecen a diodos con corrientes de prueba bajas, que es exactamente la razón por la que un modo de prueba dedicado, o un dispositivo pequeño en el que confíe, puede ahorrar tiempo y dudas.

Este hábito de verificación antes de soldar es popular en los laboratorios por una razón: detecta lotes mixtos, piezas reetiquetadas y errores de huellas de manera temprana, cuando corregir el problema es casi sin esfuerzo.

Por qué una identificación incorrecta puede parecer funcionar

Un transistor mal identificado aún puede conducir a baja corriente porque el comportamiento inverso y las rutas de fuga pueden imitar una amplificación débil.Esa ilusión es lo que hace que el error sea emocionalmente irritante: una rápida comprobación de bajo voltaje puede pasar, dando una falsa sensación de cierre.

A medida que aumentan el voltaje de suministro y la oscilación de la señal, el mismo circuito puede volverse ruidoso, inestable o estresado, y la fase de "básicamente funciona" puede convertirse silenciosamente en el punto de partida de un daño latente.

Modos de falla y problemas de rendimiento causados por errores de configuración de pines

Intercambio de base-colector: comportamiento inverso y sesgo que no se queda quieto

Si se intercambian la base y el colector, el dispositivo puede funcionar en modo activo inverso con una ganancia muy reducida.Es posible que el escenario aún transmita una señal, lo que puede inducir a error en la resolución de problemas, pero los puntos de polarización tienden a desviarse, la distorsión aumenta y el comportamiento de saturación se vuelve más difícil de predecir.

Un efecto común descendente es el aumento de la disipación: el circuito circundante puede hacer que el transistor sea más duro para compensar la ganancia faltante, elevando la temperatura de la unión y alejando los parámetros de lo que asumió el diseño.

Inversión emisor-colector: margen de ruptura más delgado y más fugas

Si se invierten el emisor y el colector, el margen de rotura normalmente se reduce y las fugas suelen aumentar.En diseños de alto voltaje esto resulta especialmente incómodo, porque la estructura del lado del colector generalmente está diseñada para tolerar una polarización inversa más alta que la del lado del emisor.

El resultado práctico es que una clasificación de voltaje que parecía cómoda en el papel puede comportarse frágilmente en el hardware, especialmente cuando hay transitorios presentes y el entorno es menos indulgente que una configuración de banco controlada.

Estrés de cambio: avalancha inesperada y degradación retrasada y difícil de explicar

En aplicaciones de conmutación, una asignación de pines incorrecta puede provocar una avalancha involuntaria del transistor durante el apagado o durante eventos de contragolpe inductivo.La pieza puede sobrevivir a las primeras pruebas y aun así acumular daños, que luego se manifiestan como mayores fugas, más ruido, ganancia reducida o umbrales de conmutación erráticos.

Este comportamiento de falla retardada es una de las razones por las que se prefiere la protección transitoria conservadora en lugar de asumir que el silicio continuará funcionando normalmente:

Las contramedidas comunes incluyen amortiguadores, abrazaderas y una unidad de base diseñada adecuadamente.

Una postura de diseño práctica: trate la distribución de pines como una limitación de confiabilidad

La corrección de pines no se trata solo de lograr que la señal pase el primer día.También se trata de preservar el margen de voltaje, mantener el transistor en la región operativa de la red de polarización esperada y evitar mecanismos de estrés que no se anuncian de inmediato.

Cuando el pedido de clientes potenciales se trata como una restricción de diseño que se verifica de dos maneras, mediante la hoja de datos del proveedor y mediante mediciones rápidas, la recompensa es aburrida en el mejor sentido: los prototipos, las unidades de producción y el comportamiento a largo plazo tienden a coincidir, y el circuito deja de generar sorpresas desagradables después de salir del banco.

Aplicaciones comunes del 2N5551 en circuitos analógicos y de conmutación

El 2N5551 tiende a sentirse más cómodo en circuitos donde el margen de voltaje y el comportamiento repetible superan el atractivo de una corriente máxima alta, bordes extremadamente rápidos o la búsqueda del último bit de ganancia de RF.A menudo coincide con equipos que prefieren el ensamblaje mediante orificios pasantes, piezas que se pueden probar fácilmente y una búsqueda de fallas que no se convierta en conjeturas.En rieles de suministro más altos, generalmente se comporta con menos dramatismo que los BJT de señal pequeña de bajo voltaje, que de otro modo pueden empujarlo hacia abrazaderas adicionales, piezas de protección adicionales o "¿por qué este falló pero los otros tres no?"postmortems.

Amplificación de señal pequeña (audio, sensores, frontales)

En etapas de amplificador de señal pequeña, el 2N5551 se adapta a bloques de ganancia de voltaje de emisor común que necesitan tolerar un voltaje colector-emisor más alto sin vivir al límite.Una forma práctica de pensar en el sesgo es elegir una región de corriente de colector que mantenga constante la transconductancia, ya que gm ≈ IC/VT.Cuando GM aterriza en un rango constante y predecible, la ganancia, el comportamiento referido a la entrada y la variación de temperatura generalmente parecen más uniformes de una unidad a otra, especialmente cuando se espera que el circuito se reconstruya más tarde, se le dé servicio en el campo o se compare entre múltiples placas.

β no es una promesa;puede moverse ampliamente (a menudo del orden de ~80 a 250 dependiendo del lote, la CI y la temperatura).Debido a esa dispersión, los esquemas de polarización tienden a envejecer mejor cuando el punto de operación se establece principalmente mediante relaciones de resistencia y la resistencia del emisor, en lugar de apoyarse en β como si fuera una perilla fija.

Una realidad práctica a nivel de banco es que una red de polarización que parece sólida como una roca en un solo prototipo puede deambular a través de un pequeño lote de dispositivos a menos que la degeneración del emisor realmente lleve su parte del trabajo.Los diseños que están destinados a ser duplicados tienden a recompensar este estilo conservador: el punto de CC aterriza donde esperaba y su tiempo de resolución de problemas se concentra en el circuito en lugar de en la ruleta de transistores.

La degeneración del emisor normalmente genera varios beneficios cotidianos que se muestran en las mediciones y en las pruebas de escucha:

Mejora de la linealidad;reducción de distorsión;sensibilidad de CC reducida a la variación del dispositivo;Autocorrección térmica mediante el aumento de VE que reduce la unidad VBE a medida que IC sube.

Ese comportamiento térmico es importante en recintos ordinarios donde el calor se absorbe con el tiempo o donde el transistor se encuentra cerca de partes más calientes (reguladores, resistencias de potencia, lámparas).En esas situaciones, el escenario puede permanecer más cerca de su punto de funcionamiento previsto en lugar de desviarse lentamente hacia una esquina.

Para terminales frontales de sensores y audio de bajo ruido, una corriente de colector moderada suele ser un punto de partida más tranquilo que empujar la corriente solo para exprimir más gm.La corriente moderada comúnmente reduce el autocalentamiento y evita forzar las resistencias circundantes, las fuentes de polarización o las fuentes de señales a regímenes donde su propio ruido y comportamiento no ideal se vuelven más difíciles de ignorar.

El desacoplamiento tiende a dar mejores resultados cuando se lo trata como parte de la etapa amplificadora y no como una ocurrencia genérica de último momento.La derivación del suministro local colocada cerca de la ruta de suministro del transistor puede evitar que la impedancia del suministro se "escuche" como un zumbido o "se vea" como una deriva lenta del sensor.

Los nodos de alta impedancia suelen merecer un respeto adicional en las construcciones físicas.Cables largos, redes de resistencias altas o referencias a tierra que se desvían pueden convertir un esquema estable en un colector de zumbidos.Una de las soluciones de campo más satisfactorias es también una de las más simples: acortar el recorrido de alta impedancia, proporcionar un retorno cercano más explícito y mover el condensador de desacoplamiento para que cierre el bucle de corriente localmente en lugar de arrastrar ese bucle por el tablero.Sobre el papel, nada “cambia”, sin embargo, en el banco el circuito puede comportarse repentinamente como el diseño que creía haber construido.

En la práctica, la etapa de pequeña señal en la que terminas confiando suele ser la que tiene una ganancia un poco menos ambiciosa pero más estable en cuanto a temperatura, variación de suministro y distribución del dispositivo.El 2N5551 admite bien ese enfoque: su mayor capacidad VCE lo empuja hacia márgenes conservadores, y esos márgenes tienden a reducir las sorpresas desagradables durante el encendido, la conexión en caliente del cable o los eventos de exceso de suministro que son comunes en los sistemas reales.

Trabajos de conmutación (relés, cambio de nivel, cadenas de LED)

Utilizado como interruptor, el 2N5551 puede manejar cargas moderadas dentro de sus límites de corriente y potencia, y su clasificación VCE más alta es una ventaja en rieles más altos o en cableado que produce patadas inductivas y transitorios.A menudo se selecciona cuando un transistor de bajo voltaje requeriría piezas de abrazadera adicionales o fallaría intermitentemente en instalaciones donde el cableado es largo, la carga es desordenada o el ambiente es eléctricamente ruidoso.

La selección de la resistencia base afecta fuertemente el comportamiento de conmutación.Los valores beta forzados de entre 10 y 20 se utilizan a menudo para mantener una saturación confiable en todas las variaciones del dispositivo y cambios de carga.Esto mejora la consistencia en el estado encendido, pero una unidad base excesiva puede almacenar carga adicional y retrasar el tiempo de apagado.

Cuando eso sucede, los síntomas tienden a ser muy "humanamente molestos" en el laboratorio: un relé que se libera lentamente, cadenas de LED que parpadean levemente, bordes a los que les crecen colas en el osciloscopio o una pieza que se calienta más de lo esperado a velocidades de conmutación más altas.Si "funciona" a baja frecuencia pero comienza a sentirse pegajoso a medida que acelera, un culpable común es la saturación excesiva.

Una saturación más profunda generalmente reduce el VCE (sat), pero también ralentiza el apagado.Si el tiempo de apagado es parte del comportamiento del producto (tiempo de liberación del relé, calidad del borde PWM, alineación del tiempo), puede ser más cómodo evitar una saturación profunda o proporcionar una ruta de descarga base.

Una resistencia de emisor de base modesta a menudo mejora el comportamiento fuera del estado al purgar la carga almacenada y reducir la susceptibilidad a fugas o ruido acoplado que puede encender hasta la mitad el dispositivo cuando menos lo desea.

Para cargas inductivas como relés, la protección predeterminada es un diodo de retorno para evitar que el colector se rompa.Sin embargo, un diodo simple también retarda la caída de la corriente y, por lo tanto, retarda la liberación.Si la velocidad de liberación es importante, comúnmente se utilizan redes de sujeción que permiten un voltaje de retorno más alto (pero controlado).

En los sistemas de control, este intercambio puede manifestarse de maneras que son difíciles de “discutir” con la teoría: un relé cae limpia y predeciblemente, mientras que otro se siente pegajoso o introduce una desviación de tiempo en una secuencia mecánica.El método de sujeción suele marcar la diferencia.

El éxito del cambio no se trata solo de la corriente máxima en un gráfico de hoja de datos.Los ensamblajes reales introducen realidades térmicas: disipación del paquete, flujo de aire, área de cobre, temperatura del gabinete y ciclo de trabajo.Un circuito que se comporta en una placa de pruebas puede calentarse notablemente más en una caja estrecha, especialmente si el dispositivo pasa más tiempo en la región lineal durante los bordes, o si la carga aumenta ocasionalmente.

Los diseños que dejan más margen de voltaje y tratan la disipación de energía con una reducción cómoda a menudo terminan siendo los que siguen funcionando después de semanas de ciclos térmicos, cuando la novedad desaparece y solo importa la estabilidad.

Funciones de audio y RF básicas

Con un fT de alrededor de 100 MHz, el 2N5551 puede servir en buffers de RF, osciladores y etapas de IF, pero el diseño se vuelve inseparable del comportamiento del circuito.Los recorridos cortos, las rutas de retorno estrechas y las áreas de bucle controladas reducen la retroalimentación no deseada.A estas frecuencias, no es inusual que un esquema que parece completamente respetable oscile de todos modos si la estructura física crea rutas de acoplamiento parásitas.

Los casos de uso de RF/Audio que a menudo se agrupan bajo este paraguas incluyen:

amortiguadores de RF;osciladores;etapas SI;etapas pre-driver de mayor voltaje;etapas amplificadoras de voltaje (VAS).

En las etapas de ganancia de RF, el Cbc multiplicado por Miller puede limitar el ancho de banda y agregar un cambio de fase que empuja la etapa hacia la inestabilidad.La degeneración del emisor puede calmar ese comportamiento, generalmente a costa de la ganancia, y muchos constructores encuentran que es más fácil vivir con ese comercio cuando el objetivo es una operación repetible en múltiples placas y gabinetes.

La neutralización también puede ayudar, pero exige una ejecución cuidadosa.En muchas construcciones prácticas, una etapa de ganancia ligeramente más baja que se comporta bien cuando se abre la tapa o cuando alguien mueve un cable termina siendo la mejor ganga de ingeniería que una etapa de mayor ganancia que ocasionalmente estalla en oscilación.

Algunos hábitos de construcción tienden a reducir el comportamiento sorpresa de RF:

Mantenga los caminos de retroalimentación cortos;mantener una referencia de terreno limpio;evite recorridos largos de alta impedancia cerca del nodo colector;minimizar el área del bucle en rutas sensibles.

Una lección recurrente es que mover un componente unos pocos milímetros, ajustar una ruta de retorno o apretar un bucle de tierra puede terminar una oscilación de manera más confiable que intercambiar lotes de transistores o debatir contenedores β.

En los circuitos de audio, el 2N5551 a menudo aparece en etapas precontroladoras de alto voltaje o en etapas amplificadoras de voltaje.La clasificación VCE adicional ayuda a evitar cortes o averías durante grandes oscilaciones de voltaje y durante transitorios de arranque.En términos cotidianos, ese margen tiende a hacer que el circuito se sienta más tranquilo: los rieles pueden elevarse de manera desigual, las cargas pueden desconectarse momentáneamente y es menos probable que el transistor sea empujado a condiciones de estrés que luego emergen como ruido intermitente, deriva o rendimiento degradado.

La ventaja más consistente del 2N5551 es la frecuencia con la que permite que un nodo de mayor voltaje siga siendo simple.Cuando la elección del transistor reduce la necesidad de agregar abrazaderas en todas partes, suaviza la sensibilidad al sobrepaso del riel y se mantiene compuesto bajo polarización conservadora, la validación tiende a ser más rápida y el mantenimiento a largo plazo tiende a ser menos frustrante, porque el circuito tiene menos comportamientos extremos esperando el día equivocado y la temperatura incorrecta.

Cómo mejorar la confiabilidad del 2N5551 y prevenir fallas

El comportamiento confiable del 2N5551 proviene de tratar el voltaje, la corriente y la temperatura como un conjunto acoplado de restricciones en lugar de tres casillas de verificación independientes.Muchas fallas de campo “inexplicables” ocurren en diseños que parecen compatibles en un día de lectura de hojas de datos, pero que se quedan sin comodidad una vez que entran en escena formas de onda reales, transitorios y gabinetes más cálidos de lo esperado.En un cuerpo TO-92 pequeño, los breves estallidos de estrés y las pequeñas elecciones de diseño pueden parecer desproporcionadamente importantes, y de ese desajuste es de donde proviene gran parte de la frustración.

Mantenga el voltaje, la corriente y la energía dentro de un espacio operativo práctico

Trate de diseñar con espacio para respirar en lugar de flotar cerca de los límites publicados.Mantener VCE muy por debajo de ~160 V y IC muy por debajo de ~600 mA tiende a reducir la cantidad de sorpresas que funcionó ayer, especialmente cuando el circuito se conmuta, se pulsa o se implementa en un entorno más cálido que el laboratorio.

La aritmética rápida sigue siendo un comienzo útil:

PD ≈ VCE × IC

El matiz que repetidamente importa en las construcciones reales es que VCE e IC rara vez se mantienen constantes.Durante las transiciones de conmutación, ambas pueden ser sustanciales al mismo tiempo, produciendo breves picos de disipación que no aparecen en los cálculos de estado estable.Si solo valida los puntos DC, es fácil sentirse seguro y luego preguntarse por qué el dispositivo se calienta más de lo que sugiere la intuición.

La reducción de temperatura se muestra en la práctica como una diferencia entre "estable en banco" e "instalado estable".Un circuito que se comporta tranquilamente al aire libre puede volverse errático después de montarlo en una caja pequeña: la temperatura ambiente aumenta, el flujo de aire se debilita y la ruta térmica desde el paquete TO-92 hasta el medio ambiente se vuelve menos indulgente.El diseño para una temperatura de unión más baja tiende a generar menos deriva, puntos de polarización más estables y menos retornos intermitentes.

Las cargas inductivas y de alta impedancia merecen un escepticismo adicional porque pueden generar picos que superan el VCE incluso cuando el riel de CC parece manso.La sobretensión no restringida es una causa raíz común, por lo que es útil limitarla intencionalmente.

Opciones comunes de control de picos:

• Amortiguador RC a través de la carga o a través del transistor durante la conmutación inductiva

• Diodo de retorno cuando la polaridad lo permita (relés/bobinas), utilizando diodos adecuadamente rápidos cuando las velocidades de borde son altas

• Sujetar redes que limitan VCE a un techo definido

• Bucles de cableado ajustados y rutas de retorno compactas para reducir la inductancia parásita que convierte di/dt en sobreimpulso de voltaje.

Desde una perspectiva de costo y retrabajo, una pequeña red de abrazaderas es a menudo el negocio más limpio que apoyarse en un margen no especificado o esperar una avalancha ocasional, probablemente esté bien.Incluso cuando el estrés no causa una falla inmediata, los golpes repetidos pueden acumular degradación y reducir silenciosamente la confiabilidad a largo plazo.

Manejar el calor en la parte delantera en un paquete TO-92

TO-92 es cómodo de colocar y soldar a mano, pero se calienta rápidamente porque la masa térmica es limitada y la salida de calor del troquel es modesta.Una estrategia que previene la acumulación de calor generalmente produce resultados más predecibles que tratar de "sacar el calor" después de que el punto de operación ya sea agresivo.

Palancas de control térmico que tienden a funcionar mejor cuando se aplican juntas:

• Reducir la corriente continua cuando sea posible, particularmente a VCE más altos.

• Evite las regiones operativas donde el dispositivo pasa mucho tiempo con VCE e IC no triviales (un patrón a menudo causado por una conmutación insuficientemente impulsada).

• Distribuya el calor en la PCB con más cobre en los cables del colector/emisor (las trazas más anchas y los pequeños vertidos de cobre alrededor de las clavijas pueden reducir considerablemente el aumento de temperatura sin un disipador de calor)

• Mantenga las piezas sensibles al calor alejadas del transistor para evitar elevar localmente la temperatura ambiente alrededor del paquete.

Cuando la disipación de energía se mantiene en el rango de unos pocos cientos de milivatios durante largos períodos, cambiar a un paquete más grande suele ser más fácil que mejorar los métodos de enfriamiento.Paquetes como TO-126, TO-220, SOT-223 o DPAK pueden reducir la temperatura de la unión, mejorar la consistencia y reducir la sensibilidad al flujo de aire y las diferencias de diseño.El margen térmico adicional frecuentemente se traduce en una mejor estabilidad eléctrica, no solo en menos fallas directas.

Evite los errores de alta frecuencia y polarización que fallan silenciosamente

Muchos transistores de pequeña señal quemados no son víctimas de eventos dramáticos de sobretensión;son víctimas de suposiciones que parecen razonables y que no se cumplen en términos de temperatura, tolerancia o límites de conmutación.El 2N5551 puede ser tolerante, pero ciertos errores se repiten con tanta frecuencia que vale la pena tratarlos como patrones, no como excepciones.

No asuma que la distribución de pines coincide con otras piezas TO-92 similares

Los cuerpos del TO-92 pueden verse idénticos al usar diferentes órdenes de pines (E-B-C vs. C-B-E, etc.).Una construcción mal cableada puede parecer parcialmente funcional con una carga ligera y luego desmoronarse cuando la corriente, el voltaje o la temperatura aumentan.Confirme la distribución de pines en la hoja de datos del fabricante específico para obtener la marca exacta y trate las sustituciones con precaución hasta que se verifiquen en el banco en condiciones realistas.

No sesgue el uso de un número β (hFE) y espere que se mantenga

Dimensionar la corriente base a partir de un único valor de "ganancia típica" es una forma clásica de terminar con un circuito que se comporta de manera diferente de una unidad a otra.La ganancia varía con la corriente del colector, la temperatura y la distribución de la producción.

Enfoques sesgados que normalmente se comportan mejor:

• Conmutación: use beta forzada (proporcione deliberadamente más corriente de base de lo que implica una estimación típica de hFE) para que la saturación aún se produzca en las peores piezas y temperaturas.

• Analógico: utilice la degeneración y retroalimentación del emisor para que el punto de funcionamiento dependa más de las relaciones de resistencia que de la ganancia del transistor.

Los diseños que se basan en “la ganancia del transistor será aproximadamente X” a menudo se desvían, se distorsionan antes de lo esperado o se vuelven frágiles cuando cambian las temperaturas o se intercambian piezas.

No conduzca la base directamente desde la lógica sin una resistencia

Una resistencia de base evita que la unión base-emisor extraiga corriente incontrolada, lo que puede estresar tanto el pasador conductor como el transistor.Elija un valor que establezca una corriente base deliberada y al mismo tiempo cumpla con las expectativas de velocidad de conmutación.En muchos casos prácticos, empujar la resistencia ligeramente hacia arriba mejora la robustez con poca penalización real, porque reduce el exceso de sobremarcha base y el calentamiento resultante.

No pase por alto el comportamiento de desconexión y los efectos secundarios de la saturación profunda

La saturación profunda puede retardar el apagado debido a la carga almacenada.Ese apagado más lento extiende la superposición de voltaje y corriente durante las transiciones, y esa superposición se muestra directamente como una pérdida de conmutación adicional y un aumento de temperatura.Si cambiar la velocidad (o simplemente mantener el dispositivo más frío) es importante, técnicas como las siguientes suelen ayudar.

Opciones de apagado y control de saturación:

• Limite la saturación evitando una sobremarcha de base excesiva

• Agregue una pinza Baker o una red de diodos para mantener el transistor fuera de una saturación profunda.

• Proporcionar una ruta de descarga de carga base (resistencia emisora de base o un pull-down activo)

Una lección de resolución de problemas que tiende a parecer sorprendentemente consistente: cuando un transistor de “interruptor simple” se calienta más de lo esperado, el culpable suele ser la pérdida de transición debido al apagado lento en lugar de la disipación de CC que calculó primero.

No trate la avalancha como un comportamiento operativo rutinario

Incluso si una avalancha ocasional no mata el transistor inmediatamente, las avalanchas repetidas comúnmente lo degradan con el tiempo.Esa degradación puede manifestarse como una mayor fuga, una ganancia reducida o fallas tempranas que son difíciles de reproducir durante la depuración.Mantener las avalanchas raras (o diseñarlas con abrazaderas) generalmente conduce a un comportamiento más tranquilo a largo plazo y menos fallas intermitentes.

En general, los circuitos que se mantienen en uso real generalmente hacen tres cosas de manera consistente: dejan espacio para respirar eléctrico y térmico, restringen los transitorios en lugar de tolerarlos y hacen que el comportamiento del variador base sea predecible en las peores partes y temperaturas.Esa combinación tiende a sobrevivir no sólo a una configuración de banco limpia, sino también a meses de funcionamiento en entornos cálidos, ruidosos y ligeramente imperfectos.

Comparación entre 2N5551, 2N2222 y BC547

El intercambio de un transistor similar sólo tiende a realizarse sin problemas cuando las limitaciones reales aún coinciden, no sólo la categoría de marketing o la vaga etiqueta de uso general.Muchas decisiones de sustitución parecen obvias en el escritorio y luego inquietantes en el banquillo, porque los peores momentos del circuito rara vez aparecen en un esquema ordenado.

Una comparación fundamentada generalmente comienza detallando los extremos operativos y luego verificando si el dispositivo candidato se mantiene cómodo allí, incluidas las transiciones incómodas en las que las cosas se complican brevemente.

• Tensión de tensión (nivel de CC + picos + timbre)

• Corriente del colector (promedio + pico + forma de pulso)

• Comportamiento de conmutación/analógico (velocidad, capacitancias, ancho de banda, estabilidad)

• Realidad térmica (paquete, PCB de cobre, flujo de aire, temperatura ambiente)

En la resolución de problemas del día a día, las sustituciones fallidas a menudo se deben a dos patrones: (a) la clasificación colector-emisor se excede silenciosamente durante un transitorio, o (b) el dispositivo se calienta más de lo que el paquete y la placa pueden desprenderse con el tiempo.Observar “lo que el nodo puede hacer en su peor momento” tiende a revelar más que comparar números de piezas por popularidad.

2N5551 frente a 2N2222

Donde el 2N5551 normalmente se siente más cómodo

El 2N5551 suele ser el preferido cuando el circuito tiene que funcionar con un voltaje de colector más alto, porque a menudo tiene una clasificación de alrededor de 160 V VCE.Esa calificación no es sólo una línea de pedido;establece efectivamente cuánto abuso puede tolerar el transistor cuando el suministro es mayor de lo esperado, cuando la carga es inductiva o cuando el cableado/diseño inyecta picos agudos que son fáciles de subestimar hasta que se analizan.

Los altos voltajes de suministro, las cargas inductivas, el cableado largo y los excesos de conmutación rápidos a menudo requieren clasificaciones de voltaje similares a las del 2N5551.En los sistemas prácticos, el cableado de producción, la actividad de los conectores y los cambios de diseño pueden crear condiciones que difieren de las de los primeros prototipos, por lo que a menudo se prefiere un margen de voltaje adicional.

Dónde suele encajar mejor el 2N2222 y dónde empieza a sentirse frágil

El 2N2222 se usa ampliamente para trabajos de bajo voltaje, a menudo con un VCE máximo de alrededor de 40 V, y se ha ganado su reputación en conmutación de uso general.En muchos diseños de bajo voltaje, puede ser una opción sencilla e inspiradora de confianza, hasta que se permite que el nodo colector se acerque a su techo.

Puede funcionar bien en funciones comunes de bajo voltaje, especialmente cuando el voltaje está bien limitado y la protección se maneja cuidadosamente.

Interfaz digital de bajo voltaje

Conducción de relé o solenoide sobre rieles modestos (con protección de retorno realizada correctamente)

Conmutación de pequeña señal donde las excursiones de voltaje son limitadas y repetibles

Algunas variantes son lo suficientemente rápidas para muchas tareas de conmutación, pero la velocidad no cubre un voltaje nominal que se cruza durante eventos reales.Una vez que el recolector puede ver de manera plausible excursiones por encima de la clasificación (secuencia de encendido, conexión en caliente del cable, patada inductiva o timbre en pistas largas), el comportamiento a menudo cambia de parecer correcto a falla intermitentemente, lo que puede ser uno de los modos de falla que requiere más tiempo de perseguir.

Lo que normalmente decide el resultado

• Comportamiento transitorio frente a comodidad en estado estable

Muchos circuitos parecen comportarse perfectamente en el análisis de CC y luego muestran sorpresas de voltaje breves y bruscas durante la conmutación.Las cargas inductivas, los devanados de los transformadores, los arneses largos y los nodos ligeramente amortiguados pueden generar picos que no aparecen si solo se comparan los valores nominales del riel.Cuando existe incertidumbre, la forma de onda transitoria se trata como la referencia principal porque revela rápidamente el comportamiento real del circuito.

• Disipación y margen térmico en la construcción real

Incluso con una corriente modesta, la superposición de corriente y VCE en el momento equivocado puede aumentar la disipación lo suficiente como para importar.Un intercambio que alcanza el número actual en el papel pero se calienta más en el recinto puede cambiar la ganancia, empujar los puntos de sesgo y envejecer de una manera que parece aleatoriedad meses después.Esa deriva puede ser sutil, y es exactamente el tipo de sutileza que hace que los ingenieros adivinen todo lo demás primero.

• Ganar comportamiento a la corriente de funcionamiento

Ambas partes se amplificarán, pero sus perfiles de hFE frente a corriente y temperatura pueden diferir de maneras que se muestran en el borde del diseño.En el cambio, un margen beta forzado débil puede retardar el apagado y agregar calor durante las transiciones;en etapas analógicas, puede mover puntos de operación y alterar la distorsión.Cuando un diseño casi satura o apenas sesga, estas diferencias dejan de ser académicas.

• Una mentalidad límite para VCE

Un hábito práctico que se mantiene es tratar la calificación VCE como un límite que se evita cruzar, no como un número al que se intenta acercarse de manera eficiente.Si el nodo colector puede alcanzar de manera realista decenas de voltios por encima de 40 V, incluso durante intervalos cortos, el 2N5551 tiende a parecer la opción más tranquila.Esto aparece a menudo en equipos de señal mixta donde los rieles parecen estables en el papel, pero se sobrepasan durante las desconexiones de carga o cuando varios suministros aumentan a diferentes velocidades.

Utilice el margen de voltaje como filtro temprano, porque las fallas más difíciles de diagnosticar a menudo ocurren en los momentos entre estados estables, arranque, apagado, pasos de carga y eventos del conector.Elegir el transistor que mantiene esos momentos dentro de una envoltura cómoda generalmente vale más que confiar en una opción familiar de uso general.

2N5551 frente a BC547

En qué suele ser buena la clase BC547 y en qué no le gusta naturalmente

Las piezas de clase BC547 suelen ser transistores de pequeña señal de bajo voltaje (a menudo alrededor de 45 V VCE máx.) destinados a la amplificación de la luz y la conmutación de baja corriente.En entornos de bajo voltaje, puede ser un placer usarlos porque el comportamiento es predecible y las suposiciones del circuito son fáciles de mantener intactas.

A menudo brillan en los siguientes tipos de circuitos cuando las oscilaciones de voltaje siguen siendo modestas y bien controladas.

• Preamplificadores de audio de bajo voltaje

• Extremos frontales del sensor

• Pequeña interfaz de nivel lógico y conmutación de luces

Donde se vuelven incómodos es en cualquier nodo que pueda ver patadas inductivas o rieles de mayor voltaje a menos que el circuito se sujete y verifique deliberadamente.Si el enfoque de protección probablemente sea bueno, esa incertidumbre tiende a surgir más tarde en forma de fallas esporádicas, lo que rara vez es un resultado satisfactorio.

Donde el 2N5551 normalmente gana en tolerancia ambiental

El 2N5551 suele ser el candidato más fuerte cuando el colector debe tolerar oscilaciones de voltaje más grandes, como etapas analógicas de alto voltaje, cambios de nivel o puentes hacia dominios de voltaje más alto.En estos roles, la clasificación VCE más alta es a menudo lo que separa un diseño que se siente estable en todas las variaciones de cableado de uno que se comporta bien sólo en condiciones ideales de laboratorio.

• Etapas analógicas de alto voltaje

• Cambio de nivel e interfaz de alto voltaje

• Nodos expuestos a picos inducidos por cableado o variaciones más amplias del mundo real

Cómo elegir una lista de verificación que evite la mayoría de las malas sustituciones

La selección es más fluida cuando está impulsada por límites concretos en lugar de etiquetas de propósitos similares.Los siguientes puntos de control convierten una sustitución difusa en una decisión que puedes defender más adelante, incluso si el circuito se comporta de manera diferente en todas las versiones.

• VCE en el peor de los casos, incluidos transitorios

Calcule o mida el VCE máximo durante el funcionamiento normal, el arranque/apagado y eventos que están cerca de una falla sin ser fallas absolutas (por ejemplo, desconexión de carga).Si el nodo está posiblemente cerca de 45 V, un dispositivo de clase BC547 se convierte en una opción de mayor riesgo a menos que se compruebe la sujeción mediante medición.Si el nodo puede crecer mucho más allá de eso, la clasificación de clase 2N5551 generalmente se convierte en la base más sensata.

• Corriente de colector requerida

Verifique tanto la corriente promedio como la corriente máxima durante los flancos de conmutación, la carga del capacitor, la irrupción o los pulsos cortos.Muchos circuitos parecen estar bien en el banco porque los picos son breves, pero la repetición aún puede generar calor y estrés con el tiempo.Los picos que no duran mucho suelen durar lo suficiente como para tener importancia térmica cuando ocurren miles o millones de veces.

• Disipación continua y máxima en el paquete real

Calcule la peor superposición usando P ≈ VCE × IC en el momento en que ambos sean altos.Luego, asigne eso para empaquetar los límites térmicos y el entorno real de la placa.Un dispositivo TO-92 en una PCB cerrada y cálida generalmente arroja calor de manera mucho menos efectiva de lo que implican los números de la hoja de datos, especialmente sin un área generosa de cobre.

• Necesidades de ancho de banda, velocidad y estabilidad

En amplificadores y conmutación rápida, las capacitancias y el ancho de banda de ganancia dan forma a la estabilidad y el comportamiento de los bordes.Un transistor que parece eléctricamente más resistente aún puede desencadenar oscilaciones o bordes lentos si el circuito se sintonizó implícitamente en torno a un perfil de capacitancia diferente.Cuando la estabilidad es sensible, la validación de la forma de onda en el nodo del circuito real suele ser más confiable que depender únicamente de las especificaciones del ancho de banda nominal para predecir el comportamiento dinámico.

Cuando estos cuatro elementos se anotan con números reales, la decisión suele dejar de parecer subjetiva.Los diseños que envejecen bien son aquellos que tratan al transistor no como un producto de intercambio, sino como una pieza cuya tensión de voltaje, condiciones térmicas y entorno transitorio interactúan y se evalúan en conjunto.

Conclusión

El 2N5551 es un transistor confiable de pequeña señal para circuitos que requieren manejo de voltaje más alto y operación estable a largo plazo.En circuitos prácticos, su utilidad proviene menos de la ganancia bruta o la capacidad de corriente y más del margen de voltaje, la operación predecible y la tolerancia a las condiciones transitorias del mundo real que a menudo aparecen durante la conmutación, el arranque, los cambios de cableado y la operación a largo plazo.El uso exitoso del dispositivo depende del diseño térmico y de voltaje conservador, la polarización adecuada, el comportamiento de conmutación controlado, la protección transitoria y la atención cuidadosa a la configuración de pines y el diseño de PCB.Cuando se aplica dentro de límites operativos realistas y está respaldado por buenas prácticas de gestión del estrés, el 2N5551 proporciona un rendimiento confiable en aplicaciones de amplificación analógica, conmutación, interfaz y manejo de señales de alto voltaje.

Preguntas frecuentes [FAQ]

1. ¿Por qué a menudo se prefiere el 2N5551 a los transistores comunes de pequeña señal en circuitos de alto voltaje?

El 2N5551 se selecciona comúnmente porque proporciona una mayor tolerancia de voltaje colector-emisor que muchos BJT estándar de señal pequeña.Con un VCEO típico de alrededor de 160 V, puede soportar picos transitorios, contragolpes inductivos, sobreimpulsos de arranque y condiciones de conmutación de alto voltaje que provocarían una avería en los transistores de bajo voltaje, como el 2N2222 o el BC547.En diseños prácticos, este margen de voltaje adicional a menudo reduce las fallas intermitentes y mejora la estabilidad a largo plazo en condiciones de operación reales.

2. ¿Cómo influyen los picos de voltaje transitorios en la confiabilidad a largo plazo en los circuitos 2N5551?

Los eventos transitorios frecuentemente determinan la confiabilidad del transistor más que los niveles de voltaje en estado estacionario.Las cargas inductivas, la conexión en caliente de cables, los timbres causados ​​por inductancias y capacitancias parásitas y los excesos de conmutación pueden elevar momentáneamente el voltaje del colector mucho más allá del riel de suministro nominal.Incluso si el voltaje de operación promedio parece seguro, el estrés transitorio repetido puede degradar gradualmente el transistor a través de efectos de avalancha, crecimiento de fugas o fatiga térmica.Para controlar la energía transitoria se utilizan comúnmente amortiguadores, diodos TVS, protección de retorno y reducción de potencia conservadora.

3. ¿Por qué la gestión térmica es especialmente importante para el 2N5551 en embalaje TO-92?

Aunque el 2N5551 puede manejar niveles moderados de voltaje y corriente, el paquete TO-92 tiene una capacidad de disipación térmica limitada.La eliminación de calor depende en gran medida del área de cobre de la PCB, el flujo de aire, la conducción del cable y la temperatura del gabinete.Incluso una corriente de colector moderada puede producir un calentamiento significativo de la unión cuando se combina con condiciones de VCE alta.En los sistemas reales, el estrés térmico a menudo se acumula lentamente, lo que provoca una deriva de polarización, inestabilidad de ganancia o degradación de la confiabilidad a largo plazo antes de que ocurra una falla catastrófica.

4. ¿Cómo limita el efecto Miller el rendimiento de alta frecuencia en las etapas del amplificador 2N5551?

En configuraciones de amplificador de emisor común, la capacitancia de la base del colector (Cbc) se multiplica por la ganancia de voltaje mediante el efecto Miller.Esto crea una capacitancia de entrada efectiva mucho mayor, lo que reduce el ancho de banda y ralentiza la respuesta del borde.A medida que aumenta la oscilación del voltaje del colector, la alimentación y el cambio de fase se vuelven más notorios, lo que a veces causa oscilaciones o inestabilidad inesperada.La reducción de la impedancia del colector, la degeneración del emisor y los circuitos en cascodo se utilizan comúnmente para controlar estos efectos en aplicaciones de alta frecuencia.

5. ¿Por qué la identificación incorrecta del pin en el 2N5551 puede crear síntomas engañosos en la solución de problemas?

Un 2N5551 mal cableado aún puede conducir ligeramente porque la operación inversa y las rutas de fuga pueden parecer una amplificación débil.Esto puede crear síntomas engañosos en los que el circuito casi funciona, lo que hace que la solución de problemas se centre en la polarización o la estabilidad en lugar de en conexiones de pines incorrectas.Sin embargo, a medida que aumentan el voltaje y la corriente, el margen de ruptura colapsa, las fugas aumentan y el estrés térmico aumenta dramáticamente.Por lo tanto, verificar correctamente la orientación del emisor, la base y el colector antes del montaje evita muchas fallas difíciles de diagnosticar.

6. ¿Por qué se utiliza con frecuencia la degeneración del emisor en los diseños de amplificadores analógicos 2N5551?

La degeneración del emisor introduce retroalimentación negativa local a través de una resistencia del emisor.A medida que aumenta la corriente del colector, el voltaje del emisor también aumenta, lo que reduce el accionamiento efectivo del emisor base y estabiliza el punto de funcionamiento.Esto mejora la estabilidad térmica, reduce la distorsión, minimiza la sensibilidad a la variación de ganancia del transistor y crea un rendimiento más repetible a pesar de las diferencias de temperatura y fabricación.En el diseño práctico de amplificadores, la degeneración del emisor a menudo separa los circuitos estables listos para producción de los prototipos que sólo se comportan correctamente en condiciones ideales.

7. ¿Qué causa un comportamiento de apagado lento cuando el 2N5551 está muy saturado durante el cambio?

La saturación profunda almacena el exceso de carga dentro de la región base del transistor.Antes de que el transistor pueda apagarse por completo, se debe eliminar esta carga almacenada, lo que retrasa la caída de la corriente del colector y aumenta las pérdidas de conmutación.El resultado puede aparecer como bordes suaves, retrasos en la liberación del relé, luces fantasma en los LED o calentamiento excesivo en frecuencias de conmutación más altas.La reducción beta forzada, las resistencias de descarga de emisor base y los circuitos de abrazadera Baker se utilizan comúnmente para mejorar la velocidad de conmutación y reducir las pérdidas de saturación.

8. ¿Por qué el 2N5551 a menudo supera a los transistores de clase BC547 en entornos eléctricamente ruidosos?

Los dispositivos de clase BC547 generalmente están optimizados para aplicaciones de señal pequeña de bajo voltaje y generalmente operan alrededor de límites VCE de 45 V.En ambientes ruidosos que involucran cableado largo, cargas inductivas o rieles de alto voltaje, los picos transitorios pueden acercarse o exceder fácilmente esos límites.La tolerancia de voltaje sustancialmente mayor del 2N5551 le permite absorber la tensión eléctrica del mundo real de manera más cómoda, mejorando la confiabilidad en aplicaciones como cambio de nivel, etapas analógicas de alto voltaje y circuitos de conmutación industriales.

9. ¿Por qué se considera que la ganancia del transistor (β o hFE) no es confiable como base principal de polarización?

La ganancia del transistor varía según la corriente del colector, la temperatura, el proceso de fabricación y el lote del dispositivo.Los diseños que dependen en gran medida de un único valor de hFE “típico” a menudo se desvían, se saturan de manera inconsistente o se comportan de manera diferente entre unidades.En cambio, los circuitos más estables utilizan redes de resistencias, degeneración del emisor y retroalimentación para establecer puntos de funcionamiento independientemente de la variación de la ganancia del transistor.Este enfoque mejora la coherencia durante la producción, el servicio y la operación a largo plazo.

10. ¿Cómo equilibra el 2N5551 la simplicidad práctica con la capacidad de alto voltaje en diseños del mundo real?

El 2N5551 combina una tolerancia de voltaje relativamente alta con un paquete de orificio pasante TO-92 simple y económico que sigue siendo fácil de crear prototipos, soldar, reemplazar y solucionar problemas.Esto lo hace especialmente atractivo para etapas analógicas, redes de conmutación, trabajos de reparación y proyectos de modernización donde se necesita un manejo confiable de alto voltaje sin pasar a soluciones de transistores más grandes o más complejas.Su valor a menudo proviene menos del rendimiento extremo y más de proporcionar un comportamiento estable y tolerante en condiciones imperfectas del mundo real.
