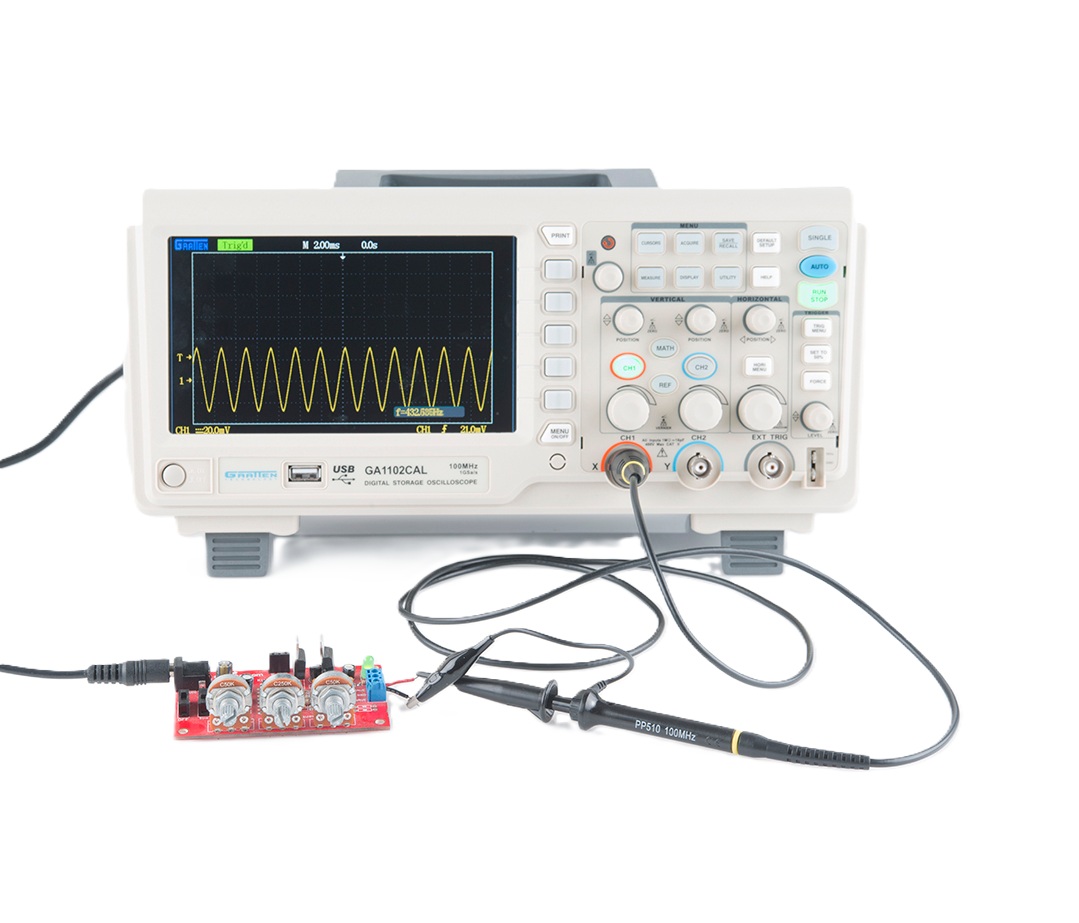

Una guía para principiantes sobre las características y especificaciones del osciloscopio

Obtener su primer osciloscopio puede resultar abrumador con tantas opciones y términos técnicos.Esta guía desglosa las características clave a considerar, como el ancho de banda, la frecuencia de muestreo y la profundidad de la memoria, para que pueda elegir un modelo que se ajuste a sus necesidades y presupuesto.También compara algunos osciloscopios básicos populares para ayudarle a encontrar el equilibrio adecuado entre coste y capacidad.

Catálogo

Obtener un osciloscopio adecuado

Elegir el osciloscopio adecuado puede provocar una gran mezcla de emociones, especialmente para los principiantes que se inician en el mundo de la electrónica.Esta guía intenta simplificar el proceso de toma de decisiones, destacando los aspectos que hacen de un buen osciloscopio inicial.Las versiones digitales actuales superan a los modelos analógicos más antiguos, que en su mayoría han caído en desgracia en los contextos modernos.

Canales de señal

Los osciloscopios destacan por capturar simultáneamente señales de varios canales, una característica valiosa a la hora de examinar sistemas con varias entradas.Los modelos básicos comienzan con dos canales, mientras que las opciones avanzadas se extienden a cuatro o incluso ocho.Para la mayoría de los recién llegados, los osciloscopios con dos a cuatro canales son más que satisfactorios, siendo el coste el factor decisivo.A pesar del atractivo de la versatilidad adicional de cuatro canales, su precio es notablemente más alto que el de las variantes de dos canales.Vale la pena reconocer que las frecuencias de muestreo pueden cambiar entre canales cuando se usan activamente al mismo tiempo, lo que afecta el rendimiento general.

Características de ancho de banda y frecuencia de muestreo

Al igual que los convertidores de analógico a digital, los osciloscopios siguen determinadas técnicas de muestreo.Frecuencia de muestreo;la frecuencia a la que se captura una señal por segundo suele oscilar entre 2,5 y 10 veces el ancho de banda del osciloscopio para gestionar de forma competente varios canales.Los osciloscopios principiantes suelen mostrar velocidades de muestreo de 500 Msps a 2 Gsps y anchos de banda de entre 25 MHz y 200 MHz.Los anchos de banda superiores a varias decenas de megahercios son innecesarios, lo que hace que los modelos de 100 MHz sean atractivos y asequibles.Un ancho de banda de 50 MHz suele servir como punto de partida práctico para las necesidades básicas de medición.

Memoria

Los osciloscopios de almacenamiento digital (DSO) dependen de la memoria para almacenar entradas muestreadas, ideal para la cantidad de muestras recopiladas durante un barrido.Una memoria más profunda permite la captura detallada incluso en configuraciones de tiempo prolongadas, manteniendo la resolución horizontal durante la ampliación de datos.Seleccionar un osciloscopio con una profundidad de memoria sustancial puede mejorar profundamente la precisión de las mediciones.

Sondas

La credibilidad de las mediciones depende en gran medida de la compatibilidad y calidad de las sondas con respecto al ancho de banda del osciloscopio.Las sondas suelen ofrecer estándares satisfactorios, pero verificar su compatibilidad con las especificaciones del osciloscopio es ideal para mantener la precisión en las mediciones.

Los osciloscopios modernos vienen repletos de diversas funciones.Es beneficioso asegurarse de que ofrezcan capacidades y mediciones horizontales y verticales básicas, como el modo XY y el análisis FFT.Más opciones de activación de élite, como las diseñadas para los protocolos I2C, SPI y UART, pueden ofrecer información valiosa para tareas especializadas.Algunos modelos presentan entradas de analizador lógico y generadores de funciones integrados, aunque estas características pueden aumentar los costos y no se encuentran en todos los modelos de osciloscopio.

Manual para seleccionar osciloscopios básicos

A medida que el panorama digital continúa cambiando, los osciloscopios se han vuelto más equilibrados en su integración de rentabilidad y funcionalidad, satisfaciendo las diversas demandas de los tecnólogos en ciernes.

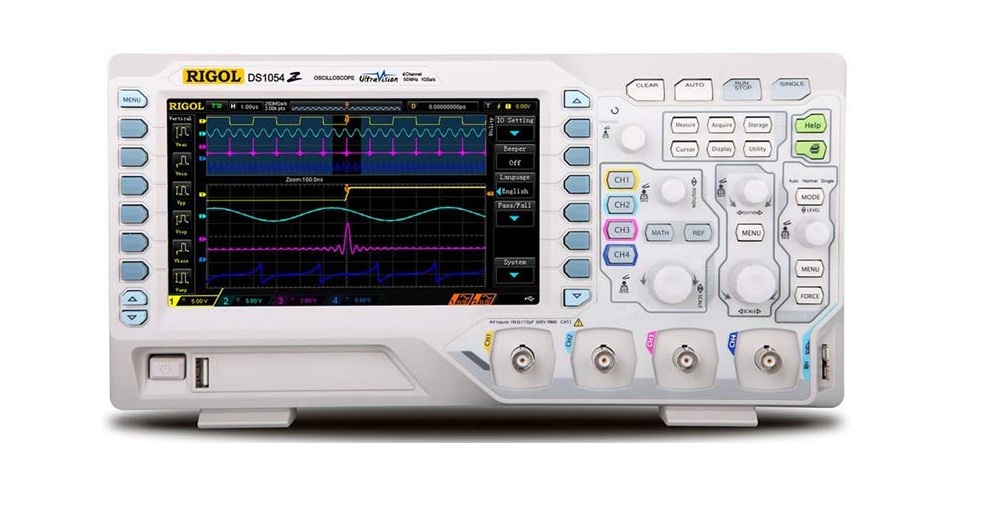

Rigol DS1054Z

El Rigol DS1054Z DS1054Z Rigol Technologies OSCILLOSCOPE 50 MHZ DIG 4CH PLUS Out Stock se ha ganado la admiración de los entusiastas aficionados debido a sus cuatro canales, con un ancho de banda de 50 MHz que se puede actualizar a 100 MHz y una sólida velocidad de muestreo de 1 Gsps.Con un precio aproximado de 350 dólares, este dispositivo combina la accesibilidad con una serie de capacidades, enriquecidas aún más por un mercado activo de segunda mano.Las experiencias revelan que incluso un gasto modesto abre las puertas a equipos de alto calibre.

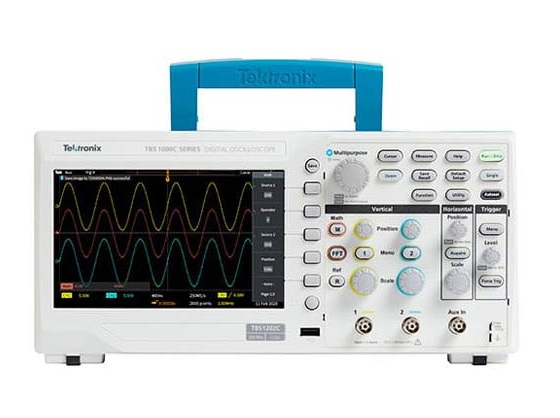

Tektronix TBS1000C

Celebrada por su calidad incomparable, la serie TBS1000C de Tektronix proporciona un ancho de banda de hasta 200 MHz, acompañado de 2 canales y muestreo constante de 1 Gsps.Si bien ocupa un nivel financiero más alto, su rendimiento confiable ofrece un valor significativo en escenarios de prueba meticulosos que prosperan gracias a la precisión y la coherencia.

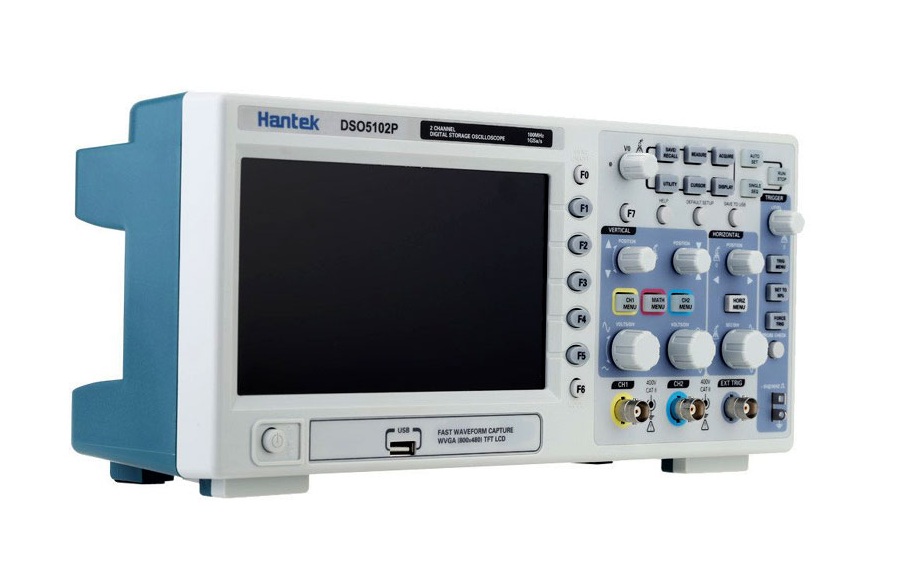

Hantek DSO5102

El Hantek DSO5102 presenta una opción frugal, ya que ofrece un ancho de banda de 100 MHz con 2 canales y una capacidad de muestreo de 1 Gsps.Reconocido por su naturaleza amigable con la billetera, combina de manera experta la atención económica con características formidables, ofreciendo una solución inteligente para quienes son cautelosos con los gastos.

silencioso SDS1052

Para aquellos que priorizan el ahorro, el Siglent SDS1052 SDS1052 Owon Technology Lilliput Electronics (USA) Inc O-SCOPE 50MHZ 2 CH 500MS/S Out Stock presenta un ancho de banda de 50MHz, 2 canales y una frecuencia de muestreo de 500Msps.Su atractivo precio lo posiciona como una entrada práctica y económica para principiantes deseosos de profundizar en la funcionalidad de los osciloscopios sin una gran inversión financiera.Este modelo refleja el concepto de que la exploración y el aprendizaje no tienen por qué forzar el bolsillo.

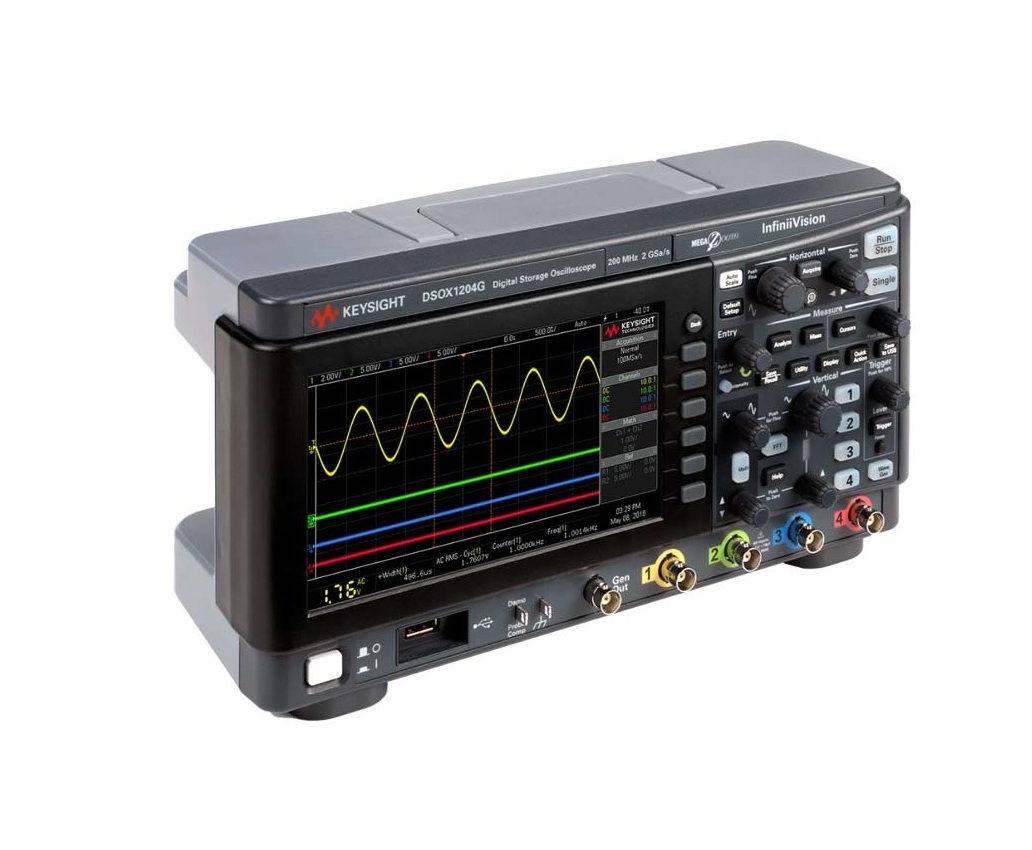

Serie Keysight 1000X

Problemas ocasionales de disponibilidad regional, especialmente en lugares como India, marcan el camino para acceder a la serie 1000X de Keysight, pero se destaca como un competidor notable debido a su generador de funciones integrado.Con hasta 4 canales, un ancho de banda que se extiende hasta 200MHz y velocidades de muestreo que alcanzan los 2Gsps, esta serie se presenta como una opción cautivadora a pesar de los desafíos de accesibilidad.La evidencia anecdótica indica que, cuando se obtiene, la variedad de características fomenta la complejidad y los esfuerzos exploratorios, enriqueciendo las oportunidades analíticas.

Conclusión

No es necesario gastar mucho para conseguir un osciloscopio inicial fiable.Si se concentra en lo básico, dos o cuatro canales, un ancho de banda de 50 a 100 MHz y un muestreo decente, puede comenzar a probar y depurar con confianza.Modelos como Rigol DS1054Z DS1054Z Rigol Technologies OSCILLOSCOPE 50 MHZ DIG 4CH PLUS Out Stock y Hantek DSO5102 ofrecen un gran valor, mientras que marcas premium como Tektronix aportan confiabilidad adicional.Elija lo que se ajuste a sus necesidades actuales y estará bien equipado para proyectos más profundos en el futuro.

Preguntas frecuentes [FAQ]

1. ¿Cuál es la diferencia entre osciloscopios analógicos y digitales?

Los osciloscopios analógicos muestran señales directamente en una pantalla mediante un haz de electrones, mientras que los osciloscopios digitales muestrean y almacenan señales electrónicamente, lo que permite un análisis, almacenamiento y mediciones avanzadas más fáciles.

2. ¿Por qué es importante el ancho de banda en un osciloscopio?

El ancho de banda determina la frecuencia más alta que el osciloscopio puede medir con precisión.Un ancho de banda mayor le permite capturar señales más rápidas y con más detalle.

3. ¿Cómo afecta la frecuencia de muestreo a la precisión de la señal?

Una frecuencia de muestreo más alta proporciona más puntos de datos por segundo, lo que produce una representación más clara y precisa de la forma de onda, especialmente para señales de alta velocidad.

4. ¿Qué es la profundidad de la memoria y por qué es importante?

La profundidad de la memoria define cuántas muestras puede almacenar un osciloscopio durante una captura.Más memoria significa que puedes grabar intervalos de tiempo más largos sin perder resolución.

5. ¿Puedo utilizar sondas de terceros con mi osciloscopio?

Sí, siempre y cuando el ancho de banda y la clasificación de entrada de la sonda coincidan con las especificaciones de su osciloscopio.Verifique siempre la compatibilidad para evitar lecturas inexactas.
