Una guía completa de conectores de pala: para un cableado seguro y confiable

Los conectores de pala son terminales de cables ampliamente utilizados que brindan una manera simple, segura y útil de conectar cables a tornillos, pernos y postes terminales.Este artículo explica cómo funcionan, qué requisitos del proyecto se deben verificar antes de la selección y por qué son importantes el calibre del cable, el tamaño del perno, el tipo de conector, la calidad del material y la compatibilidad.También cubre estándares de seguridad, riesgos de sobrecalentamiento y métodos adecuados de instalación y engarzado.En conjunto, estos temas muestran cómo la selección e instalación correctas del conector de pala respaldan conexiones eléctricas seguras, confiables y duraderas.

Catálogo

Descripción general de los conectores de pala

Los conectores de pala son terminales eléctricos que se utilizan para sujetar cables a tornillos, pernos o postes terminales.El extremo metálico tiene forma de horquilla abierta, por lo que el conector puede deslizarse hasta su lugar alrededor del punto de sujeción.En muchos casos, sólo es necesario aflojar el tornillo, no retirarlo por completo.Esto hace que la conexión sea más rápida de instalar y más fácil de desconectar durante la reparación, el reemplazo o la inspección de rutina.

En el trabajo de cableado real, esta forma ahorra tiempo cuando es necesario retirar un cable de un bloque de terminales, reemplazar una pieza dañada o verificar un circuito sin alterar el conjunto completo.En lugar de separar una unión permanente, el cable se puede soltar aflojando el tornillo, levantando el conector y volviéndolo a colocar en su lugar una vez finalizado el trabajo.Ésta es una de las razones por las que los conectores de pala se utilizan ampliamente en sistemas eléctricos y electrónicos que necesitan tanto un contacto seguro como un fácil acceso para el servicio.

Los conectores de pala se fabrican en diferentes tamaños, materiales y estilos de aislamiento.Algunos son de metal desnudo, mientras que otros incluyen una funda aislada que cubre la sección engarzada y ayuda a reducir el contacto accidental.El conector correcto debe coincidir tanto con el tamaño del cable como con el tamaño del perno o tornillo.Si alguno de los dos está mal, es posible que el terminal no se asiente firmemente en su lugar y la conexión puede volverse menos confiable con el tiempo.

Requisitos del proyecto

Requisitos de corriente y voltaje

Todo proyecto debe comenzar con una verificación clara de la corriente y el voltaje que debe transportar la conexión.Este es uno de los primeros pasos prácticos en la selección de un conector porque un conector de pala no se elige simplemente por su forma o ajuste.También debe manejar la carga eléctrica de forma segura durante el funcionamiento normal y durante períodos cortos cuando la carga supera el nivel promedio.

Cada conector de pala tiene una clasificación eléctrica específica, y esa clasificación muestra la cantidad de corriente y voltaje que el terminal puede transportar sin generar calor excesivo ni estresar la conexión.Cuando la corriente pasa a través del terminal, el contacto metálico y la unión del cable engarzado deben permanecer estables.Si el conector es de tamaño insuficiente o se empuja más allá de su clasificación, se puede acumular calor en el punto de contacto y a lo largo del extremo del cable.Ese calor puede dañar la superficie del terminal, debilitar el aislamiento del cable y acortar la vida útil de la conexión.

Por esa razón, el conector seleccionado debe cubrir la carga más alta esperada, no solo la condición de funcionamiento normal.Esto incluye breves aumentos repentinos que aparecen cuando el equipo arranca, cambia u opera bajo una demanda cambiante.Este paso es especialmente importante en sistemas automotrices, domésticos e industriales, donde las condiciones de funcionamiento reales no siempre permanecen constantes.Un conector con la clasificación correcta ayuda a que el circuito se mantenga estable y reduce el riesgo de sobrecalentamiento, daños en el aislamiento y fallas prematuras.

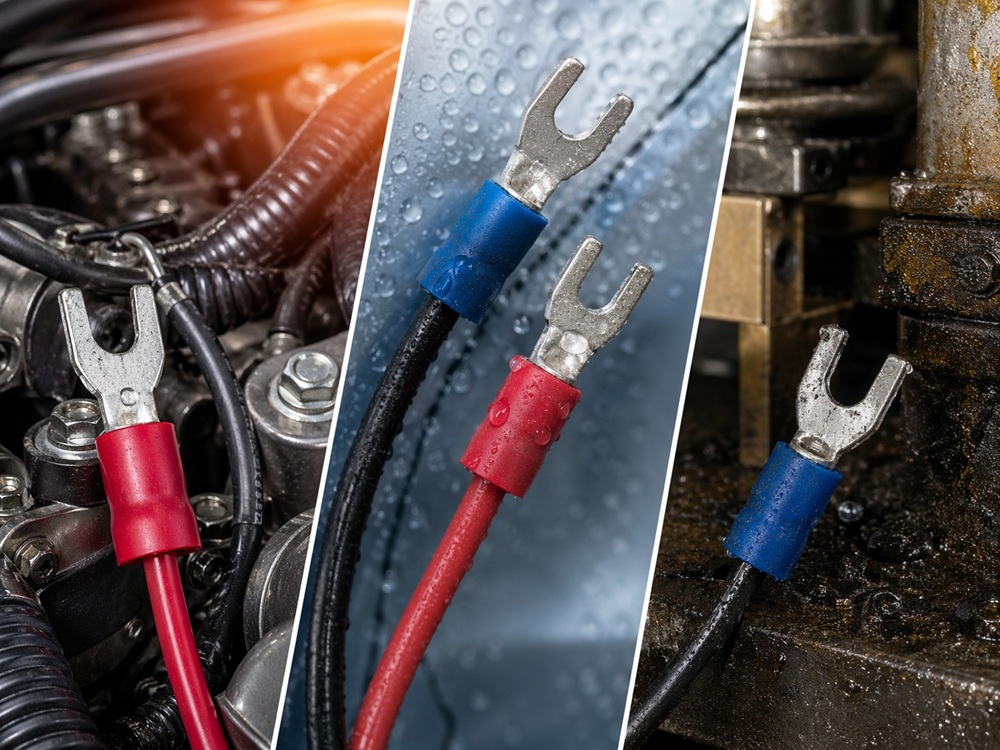

Condiciones ambientales

Después de comprobar la carga eléctrica, el siguiente paso es observar el entorno de trabajo.El lugar donde se instalará el conector tiene un efecto directo sobre su duración y su rendimiento.Una conexión que funciona bien en un panel interior limpio puede fallar mucho antes en un compartimiento del motor caliente, un área de servicios húmeda o un recinto de fábrica sucio.

El calor puede ablandar el aislamiento y debilitar los materiales terminales con el tiempo.La humedad puede llegar a las superficies metálicas expuestas y provocar corrosión, lo que reduce la calidad del contacto y aumenta la resistencia.La vibración puede aflojar lentamente una conexión débil o mal ajustada, especialmente cuando el equipo se mueve, arranca, se detiene o se sacude durante el funcionamiento.También se puede acumular polvo, aceite y productos químicos alrededor del terminal y reducir la vida útil si el conector no está diseñado para esas condiciones.

Por este motivo, el entorno de instalación debe comprobarse con la misma atención que la clasificación eléctrica.En los sistemas automotrices, los conectores a menudo necesitan resistir el calor, la vibración y la exposición a fluidos.En los sistemas domésticos, los conectores se pueden instalar en áreas con humedad, como cocinas, sótanos o espacios de servicios públicos.En equipos industriales, los terminales pueden estar expuestos a suciedad, niebla de aceite, agentes de limpieza o productos químicos de proceso.En estas condiciones más duras, los terminales aislados, resistentes a la corrosión y correctamente instalados suelen proporcionar una mejor protección y una vida útil más larga.

Tipo de aplicación

El último paso es hacer coincidir el conector con la aplicación real.Incluso cuando ya se conocen la corriente, el voltaje y el entorno, el equipo en sí sigue afectando qué tipo de conector funcionará mejor.Los distintos sistemas imponen diferentes exigencias a la conexión, y esas exigencias influyen en el tipo de terminal que se debe utilizar.

En el cableado de automóviles, el conector a menudo necesita permanecer seguro bajo vibración constante, cambios de temperatura y contacto con aceites o fluidos.En los sistemas de audio, la conexión debe permanecer estable para que la ruta de la señal se mantenga limpia y consistente.En el cableado doméstico, los instaladores suelen preferir conectores que sean fáciles de instalar, inspeccionar y reemplazar durante el mantenimiento.En equipos industriales, es posible que los terminales deban soportar cargas eléctricas más pesadas, mantenimiento repetido y condiciones de operación más duras.

Elegir el conector en función del uso real ayuda a evitar problemas posteriores.Un terminal que funciona bien en un lugar interior seco puede no resistir dentro de un vehículo, cerca de maquinaria o dentro de un panel de control polvoriento.Hacer coincidir el conector con la aplicación mejora la seguridad, aumenta la durabilidad y hace que el mantenimiento y el reemplazo futuros sean más fáciles y confiables.

Calibre del cable y tamaño del perno terminal

Estándares de calibre de alambre

El calibre del cable muestra el grosor de un cable, por lo que es una de las primeras cosas que se deben verificar antes de elegir un conector de pala.En muchos sistemas eléctricos, el tamaño del cable se mide utilizando el estándar American Wire Gauge (AWG).Bajo este sistema, el número se mueve en la dirección opuesta al espesor del alambre.Un número AWG más pequeño significa un cable más grueso, por lo que 10 AWG es más grueso que 18 AWG.

Esto es importante durante la selección del conector porque un terminal de horquilla está diseñado para contener solo un cierto rango de tamaños de cables.Cuando se pela el cable y se inserta en el cilindro de engarzado, el cilindro de metal debe cerrar herméticamente alrededor del conductor.Si el conector es demasiado grande, es posible que el cilindro no sujete firmemente el cable y que el engarce se afloje al tirar o vibrar.Si el conector es demasiado pequeño, es posible que el cable no entre completamente o que los hilos se aprieten, doblen o corten durante el engarzado.En ambos casos, el contacto se vuelve menos fiable.

Una coincidencia correcta entre el calibre del cable y el rango del conector ayuda a crear un engarzado firme, un contacto eléctrico estable y un mejor rendimiento a largo plazo.Este es un paso básico, pero tiene un efecto directo sobre la fuerza de la conexión, la estabilidad eléctrica y la seguridad.

Cómo medir el calibre del cable:

Antes de seleccionar el terminal, se debe verificar el tamaño del cable con la mayor precisión posible.El método más confiable es utilizar una herramienta de calibre de alambre, que permite que el alambre encaje en las aberturas marcadas hasta encontrar el tamaño correcto.Esto proporciona una lectura directa y reduce las conjeturas durante la selección del conector.

Otro método común es leer las marcas impresas en el aislamiento del cable.Muchos cables están etiquetados con su tamaño, especialmente en conjuntos de cables fabricados o rollos eléctricos estándar.Cuando esas marcas son claras y no están dañadas, pueden proporcionar una referencia rápida.Si no se dispone de una herramienta de calibre o una marca impresa, se puede utilizar una tabla de tamaños de cables para estimar el tamaño, aunque este método es menos preciso y debe tratarse con más cuidado.

Muchos conectores de pala aislados también utilizan códigos de colores para indicar el rango de cables para los que están diseñados.En muchos juegos de conectores comunes, el rojo se utiliza para 22 a 16 AWG, el azul para 16 a 14 AWG y el amarillo para 12 a 10 AWG.Estos colores agilizan la clasificación y la selección básica, especialmente durante trabajos repetidos de cableado.Aun así, el color sólo debe servir como guía.La medición real del cable sigue siendo el enfoque más seguro, porque una pequeña discrepancia en el tamaño puede provocar un engarce débil, un agarre deficiente del conductor o una conexión inestable después de la instalación.

Tamaño del perno terminal

Una vez confirmado el calibre del cable, el siguiente paso es verificar el tamaño del perno terminal.El cable puede encajar correctamente en el cilindro de engarce, pero el conector aún tiene que asentarse correctamente en el tornillo o perno donde se sujetará.La abertura de la horquilla del terminal de pala debe ser lo suficientemente ancha como para deslizarse alrededor del perno sin forzarlo, pero no tan ancha como para que el terminal se mueva o quede flojo después de apretarlo.

El tamaño del perno generalmente se identifica por su diámetro, con tamaños comunes como 1/4 de pulgada, 5/16 de pulgada y 3/8 de pulgada.Al seleccionar el terminal, la abertura en el extremo de la pala debe coincidir lo más posible con ese tamaño.Si la abertura es demasiado pequeña, el conector no encajará sobre el montante.Si es demasiado grande, el terminal puede salirse de su posición antes o durante el apriete, lo que reduce el área de contacto entre las superficies metálicas.Una menor área de contacto puede aumentar la resistencia y hacer que la articulación sea menos segura.

La forma más precisa de comprobar el espárrago es con calibradores, que proporcionan una medida directa del diámetro.Se puede utilizar una regla para realizar una estimación aproximada cuando no hay nada más disponible, pero es menos precisa, especialmente en hardware más pequeño.Una abertura un poco más grande aún puede funcionar en algunos casos, pero demasiado espacio adicional debilita el ajuste y reduce la estabilidad de la conexión.

Un conector de pala confiable debe coincidir tanto con el calibre del cable como con el tamaño del perno.El lado del cable afecta la firmeza con la que se sujeta el conductor y la apertura del terminal afecta la forma en que el conector se asienta contra el punto de sujeción.Cuando ambos coinciden correctamente, la conexión es más fácil de instalar, más fácil de apretar correctamente y más confiable durante el uso a largo plazo.

Tipos de conectores de pala

Los conectores de pala se fabrican en varias formas porque no todos los trabajos de cableado requieren el mismo tipo de conexión.Algunas instalaciones necesitan terminaciones de cables básicas con fácil acceso.Otros necesitan una mejor protección alrededor del área engarzada, una forma más rápida de desconectar las piezas o una sujeción más fuerte ante movimientos y vibraciones.Por esa razón, los conectores de pala difieren no sólo en la forma, sino también en cómo protegen la conexión y qué tan firmemente permanecen en su lugar después de la instalación.

En el uso real, el tipo de conector afecta tanto al paso de instalación como al rendimiento a largo plazo del cableado.Un terminal simple puede funcionar bien dentro de un recinto seco donde rara vez se toca la conexión.Puede ser necesario un tipo más protegido o más seguro cuando los cables pasan a través de la carrocería de un vehículo, cerca de equipos en movimiento o en un espacio donde se realizan trabajos de servicio con frecuencia.Elegir el tipo correcto facilita el trabajo al principio y ayuda a evitar conexiones sueltas, metal expuesto y reparaciones repetidas más adelante.

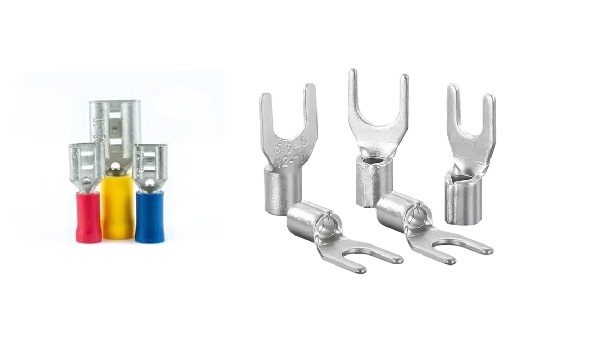

Conectores de pala aislados y no aislados

Los conectores de pala aislados tienen una funda de plástico alrededor de la sección de engarzado.Después de pelar el cable e insertarlo en el cilindro, la funda cubre el área donde el conductor está engarzado en el terminal.Esta capa adicional ayuda a reducir el contacto accidental con piezas metálicas y brinda a la conexión más protección contra la humedad, el polvo y la contaminación lumínica.Es especialmente útil en lugares donde cables cercanos, terminales expuestos o condiciones de humedad podrían aumentar el riesgo de cortocircuitos o contactos no deseados.

Debido a esa protección adicional, los conectores aislados se utilizan ampliamente en cableado automotriz, sistemas eléctricos domésticos, equipos para exteriores y trabajos de mantenimiento general.A menudo son la opción más segura cuando la conexión puede manipularse durante el servicio o cuando el área circundante no está completamente sellada.

Los conectores de pala sin aislamiento no tienen este manguito, por lo que el terminal metálico permanece expuesto.Por lo general, se eligen para espacios secos, cerrados o controlados donde no es necesario un aislamiento adicional.En estos entornos, la conexión suele estar protegida por la carcasa del equipo o por la disposición dentro de un panel.Los tipos sin aislamiento suelen ser más pequeños, a veces más fáciles de colocar en espacios reducidos y, a menudo, de menor costo.Sin embargo, brindan menos protección alrededor del área engarzada, por lo que deben usarse solo cuando las condiciones de instalación admitan esa elección.

La mejor opción depende de las condiciones de trabajo reales.Cuando la seguridad, el aislamiento y la protección del medio ambiente son más importantes, los tipos aislados suelen ser la mejor opción.Cuando la conexión se realiza dentro de un recinto protegido y el espacio es limitado, un tipo sin aislamiento puede ser suficiente.

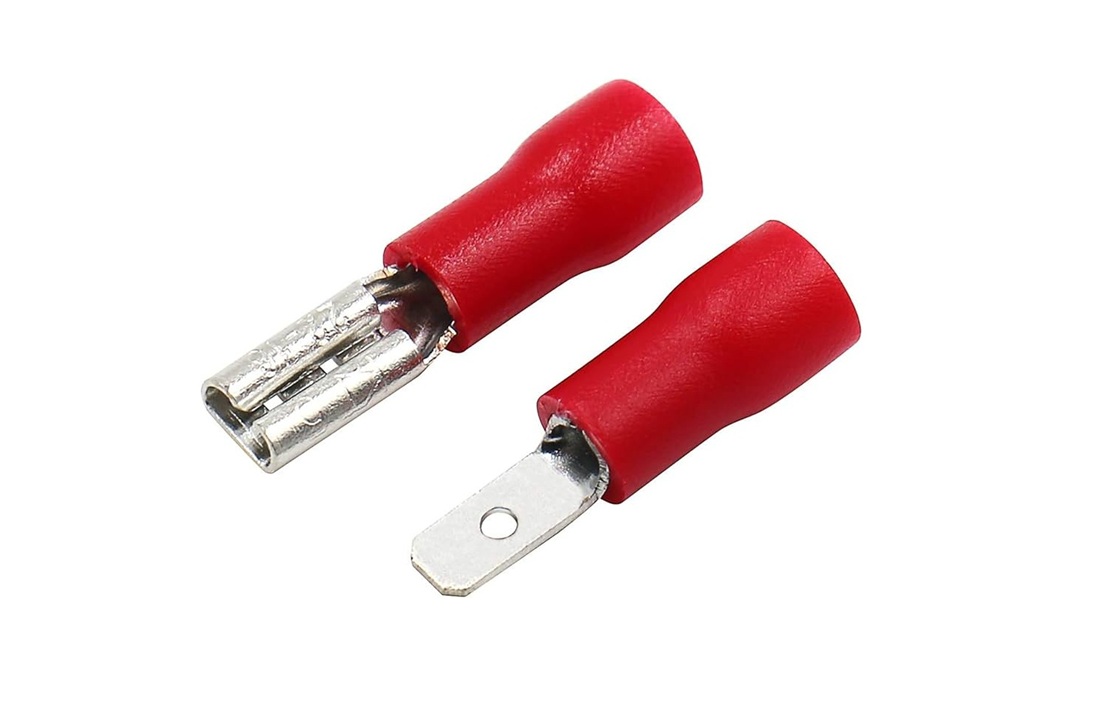

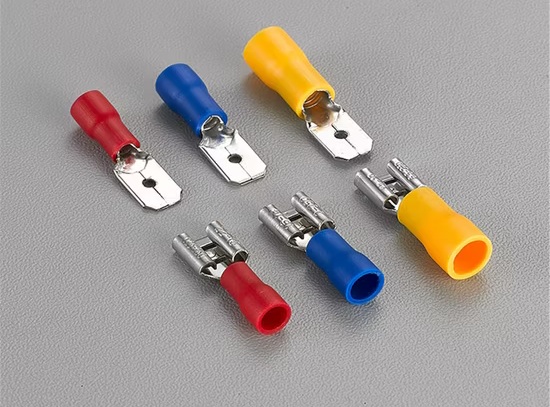

Conectores de pala macho y hembra

Los conectores de pala macho y hembra están diseñados para una conexión y extracción rápidas.El terminal macho tiene una hoja de metal plana y el terminal hembra tiene una abertura perfilada que se desliza sobre esa hoja y la agarra.Durante el montaje, las dos piezas se juntan a mano hasta que se asienta el contacto metálico.Durante el mantenimiento, se pueden separar sin cortar el cable, lo que los hace útiles en sistemas que necesitan reparación, reemplazo o prueba.

Este estilo es común en electrodomésticos, vehículos, parlantes, cableado de control y otros conjuntos eléctricos reparables.Permite desconectar una parte de un sistema dejando el resto del cableado en su lugar.Esto agiliza el reemplazo de componentes y reduce la necesidad de reconstruir la conexión cada vez que se retira una pieza.

Su principal ventaja es la flexibilidad durante el mantenimiento.Un cable se puede desconectar, comprobar y volver a conectar con menos esfuerzo que con métodos de cableado más permanentes.Al mismo tiempo, ambas partes deben coincidir en tamaño y ajuste.Si el lado hembra está demasiado flojo en la hoja macho, la presión de contacto cae y la conexión puede desplazarse, calentarse o funcionar de manera desigual.Es necesario un ajuste adecuado para lograr una ruta eléctrica estable y un uso confiable a largo plazo.

Terminales de pala con bloqueo

Los terminales de horquilla con bloqueo están diseñados para situaciones en las que una conexión a presión estándar puede soltarse.Incluyen una función de bloqueo, como una pestaña, un clip o una sección de resorte, que ayuda a mantener el terminal en su lugar después de conectarlo.Una vez que el conector se empuja sobre la pieza acoplada, esa característica agrega resistencia a la extracción o movimiento accidental.

Esta retención adicional es útil en vehículos, máquinas industriales, equipos eléctricos y sistemas de energía donde el cableado puede estar expuesto a vibraciones, movimientos repetidos o golpes mecánicos.En esas condiciones, un terminal estándar puede perder lentamente su posición si el ajuste no es lo suficientemente firme o si la conexión se altera durante el funcionamiento.Un tipo de bloqueo ayuda a reducir ese riesgo al mantener el terminal enganchado de forma más segura.

El principal beneficio es una sujeción más fuerte durante un uso exigente.Esa retención más fuerte puede reducir los problemas de mantenimiento, disminuir la posibilidad de una desconexión repentina y mejorar la estabilidad de la conexión con el tiempo.Los tipos de bloqueo están disponibles en versiones aisladas y sin aislar, por lo que el conector aún puede adaptarse al entorno circundante y al mismo tiempo agregar retención adicional.

El tipo de conector de pala correcto depende de cómo funciona el sistema, dónde está instalado y con qué frecuencia es necesario retirar la conexión.Los conectores aislados suelen ser mejores para áreas con humedad, polvo, metal expuesto o mayores exigencias de seguridad.Los conectores sin aislamiento suelen ser adecuados para espacios limpios, secos y protegidos donde la conexión está cerrada.Los conectores macho y hembra son útiles cuando es necesario desconectar piezas durante el servicio, mientras que los terminales de bloqueo son mejores para sistemas expuestos a vibraciones o movimientos frecuentes.

Una buena selección debe considerar el uso completo de la conexión, no sólo el paso de instalación.El conector debe coincidir con las condiciones de trabajo, la necesidad de protección y la cantidad de tensión mecánica que enfrentará el cableado.Cuando se elige correctamente el tipo, el cable es más fácil de instalar, de mantener y más confiable durante el funcionamiento a largo plazo.

Materiales y calidad

Materiales comunes utilizados en conectores de pala

El material de un conector de pala afecta qué tan bien transporta la corriente y qué tan bien mantiene su forma durante el engarzado y el uso a largo plazo.La mayoría de los conectores de pala están hechos de cobre o latón.El cobre se usa ampliamente porque tiene una alta conductividad eléctrica, lo que ayuda a que la corriente pase a través del terminal con menos resistencia.El latón también es común porque proporciona buena resistencia y durabilidad, lo que ayuda a que el terminal se mantenga firme cuando se engarza sobre el cable y se fija debajo de un tornillo o perno.

Muchos conectores también tienen estañado en la superficie metálica.Esta fina capa chapada ayuda a proteger el conector de la oxidación y la corrosión.También ayuda a que la superficie de contacto se mantenga limpia con el tiempo, especialmente en lugares donde el aire está húmedo o la conexión está expuesta a la suciedad y a los cambios de temperatura.Un terminal hecho de un buen metal base y cubierto con un revestimiento adecuado generalmente mantiene una ruta eléctrica más estable durante largos períodos de servicio.

En los conectores de pala aislados, la funda suele estar hecha de nailon o PVC.Esta capa exterior cubre el área de engarzado y agrega protección básica durante el manejo y la instalación.El aislamiento ayuda a reducir el contacto accidental con el metal expuesto y le da al terminal cierta resistencia a la humedad, la suciedad y la abrasión menor.El material del manguito también afecta el comportamiento del conector durante el engarzado.Una funda bien ajustada permanece en su lugar, no se agrieta fácilmente y ayuda a que el terminal sea más fácil de manejar durante el montaje.

Debido a esto, la elección del material afecta tanto al rendimiento eléctrico como a la confiabilidad física.El metal afecta la conductividad y la resistencia, mientras que el revestimiento y el aislamiento afectan la protección y la vida útil a largo plazo.

Por qué es importante la resistencia a la corrosión

La corrosión es una de las razones más comunes por las que falla una conexión de terminal, especialmente en lugares con humedad, polvo, sal, aceite o calor.Cuando comienza a formarse corrosión en la superficie del metal, el área de contacto entre el terminal y el punto de conexión se vuelve menos efectiva.A medida que aumenta la resistencia, la conexión puede comenzar a calentarse más.Ese calor adicional puede debilitar el terminal, dañar el aislamiento cercano y reducir la confiabilidad general del circuito.

Esta es la razón por la que los terminales chapados, especialmente los conectores de cobre estañado, suelen ser los preferidos en sistemas automotrices, marinos e industriales.En esos entornos, es más probable que los conectores se enfrenten al vapor de agua, cambios de temperatura, sal de la carretera, polvo de proceso o exposición química.Una superficie mejor protegida ralentiza el deterioro del metal y ayuda a que el terminal mantenga un contacto estable durante un período más largo.

El rendimiento a largo plazo en condiciones difíciles no depende únicamente del revestimiento.Un buen aislamiento, un sellado adecuado cuando sea necesario y un engarce correcto también ayudan a limitar la corrosión.Cuando los hilos de alambre están rizados firmemente dentro del cilindro, hay menos espacio para que se acumule la humedad y la contaminación.Cuando el aislamiento se ajusta bien y el conector se utiliza en el entorno adecuado, la conexión tiene más posibilidades de mantenerse limpia y confiable.

Es posible que los conectores de menor calidad aún funcionen en condiciones de uso liviano o en interiores, pero generalmente tienen menos protección cuando el entorno se vuelve más exigente.En áreas con humedad, sal o calor, es más probable que esos terminales de menor calidad se corroan temprano y fallen antes.

Cómo reconocer la calidad del conector

Un conector de pala de alta calidad suele mostrar varias señales claras durante su manipulación e instalación.El cuerpo de metal debe sentirse sólido y no debe doblarse demasiado fácilmente bajo una ligera presión.El revestimiento debe verse liso y uniforme en toda la superficie, sin puntos ásperos, descascarados o áreas opacas que sugieran un acabado deficiente.En los tipos aislados, la funda debe ajustarse perfectamente alrededor del terminal y no debe deslizarse, dividirse ni desprenderse durante el trabajo de engarzado normal.

Los buenos conectores también mantienen mejor su forma cuando se inserta el cable y se aplica la herramienta de engarzado.Durante el engarzado, el cilindro debe cerrarse alrededor del cable de forma controlada, sin doblarse de manera desigual ni colapsar con demasiada facilidad.Después del engarzado, el cable debe permanecer firmemente sujeto, con el conductor asegurado dentro del cilindro y el terminal aún alineado correctamente.Este tipo de ajuste ayuda a mantener un fuerte agarre mecánico y un contacto eléctrico estable.

Los conectores de mala calidad suelen revelar problemas rápidamente.El metal puede ser demasiado delgado, lo que puede provocar engarces débiles o deformaciones durante la instalación.La funda aislante puede estar floja o quebradiza, lo que reduce la protección y hace que el manejo sea menos confiable.El acabado de la superficie también puede ser desigual, lo que puede sugerir una menor resistencia a la corrosión y una menor calidad de fabricación.Estos problemas pueden provocar un contacto deficiente, una vida útil más corta y una mayor probabilidad de falla bajo carga o vibración.

Por ese motivo, la calidad del conector debe juzgarse por algo más que la apariencia.Los signos importantes incluyen el espesor del metal, la consistencia del revestimiento, el ajuste del aislamiento y el rendimiento del conector durante el engarzado.Estos detalles dan una imagen más precisa de la confiabilidad a largo plazo.

Punto clave sobre material y calidad

Un buen conector de pala depende de algo más que el tamaño y la forma correctos.También depende del metal utilizado, la calidad del revestimiento y el ajuste del aislamiento.Cuando estas piezas están bien fabricadas, el conector transporta la corriente de manera más confiable, resiste la corrosión de manera más efectiva y permanece seguro durante una vida útil más larga.

Compatibilidad y ajuste

Tamaño de terminal

Una conexión eléctrica confiable comienza con el tamaño de terminal correcto.Antes de la instalación, el conector debe coincidir con dos puntos básicos: el calibre del cable y el tamaño del perno o tornillo.Ambos deben encajar correctamente para que la conexión permanezca segura y transporte corriente de forma segura.

En el lado del cable, el cilindro de engarce debe coincidir con el calibre del cable.Después de quitar el aislamiento, se inserta el conductor en el cilindro y se comprime el metal con una herramienta de engarce.Si el cañón es demasiado grande, no sujetará el cable con suficiente fuerza.El cable puede moverse, soltarse o desarrollar una mayor resistencia en la unión engarzada.Si el cilindro es demasiado pequeño, es posible que el cable no entre completamente o que los hilos se doblen, corten o apiñen durante el engarzado.En cualquier caso, la conexión se vuelve más débil y menos fiable.

Del lado del terminal, la apertura del conector de pala debe coincidir con el tornillo o perno donde se instalará.La abertura de la horquilla debe deslizarse en su lugar sin forzarla y luego quedar plana debajo del sujetador cuando se aprieta.Si la abertura es demasiado grande, el terminal puede descentrarse antes de que se asegure el tornillo.Ese movimiento reduce el área de contacto y debilita la sujeción.Si la abertura es demasiado pequeña, el conector no se asentará correctamente.

Una coincidencia de tamaño adecuada mejora la presión de contacto, reduce el movimiento no deseado y ayuda a que la conexión mantenga un rendimiento eléctrico estable a lo largo del tiempo.

Emparejar el conector con el equipo

Un conector debe caber más que el cable y el punto de montaje.También debe coincidir con el equipo donde se utilizará.Los diferentes sistemas imponen diferentes exigencias al terminal, por lo que el material, el aislamiento y la protección de la superficie deben adaptarse a las condiciones de trabajo reales.

En los sistemas automotrices, los conectores a menudo enfrentan vibraciones, calor y exposición a fluidos, por lo que el terminal debe permanecer apretado y resistir el desgaste bajo movimientos repetidos.En los sistemas de audio domésticos, la conexión necesita un contacto metálico estable y buena conductividad para que el flujo de la señal se mantenga constante.En ambientes exteriores, húmedos o sucios, es posible que el conector necesite metal enchapado, mejor aislamiento o protección adicional contra la corrosión.

Este paso es importante porque un conector puede encajar correctamente durante la instalación y aun así fallar más adelante durante el servicio.Un terminal puede engarzarse bien y apretarse correctamente al principio, pero si su material o nivel de protección no coincide con el equipo, la conexión puede debilitarse con el tiempo.La elección correcta debe respaldar el rendimiento eléctrico, la estabilidad mecánica y la durabilidad ambiental en conjunto.

Evitar problemas comunes de ajuste y compatibilidad

Muchos problemas de conexión comienzan con una mala coincidencia entre el terminal y el trabajo real.Las causas más comunes son un dimensionamiento incorrecto, materiales inadecuados y una protección insuficiente del medio ambiente.Estos problemas a menudo no aparecen en el momento de la instalación.Aparecen más tarde como cables sueltos, terminales sobrecalentados, corrosión o problemas repetidos de servicio.

Un terminal demasiado grande o demasiado pequeño puede crear un engarzado débil o un punto de montaje inestable.Un conector fabricado con un material inadecuado puede perder conductividad o resistencia en condiciones exigentes.Un terminal sin suficiente aislamiento o resistencia a la corrosión puede funcionar aceptablemente en un espacio interior seco, pero fallar más rápidamente en un lugar húmedo, polvoriento o con altas temperaturas.Incluso un conector bien hecho puede funcionar mal si se utiliza en la aplicación incorrecta.

Estos problemas son mucho más fáciles de prevenir antes de la instalación que de corregir después de una falla.El enfoque más seguro es verificar el tamaño del cable, el tamaño del perno, el material del terminal y el entorno de trabajo antes de engarzar e instalar el conector.Este tipo de preparación reduce la posibilidad de fallos y ayuda a que la conexión se mantenga segura durante una vida útil más larga.

Siempre se debe verificar la compatibilidad antes de la instalación porque afecta la seguridad, el rendimiento y la vida útil.Un buen conector de pala no es simplemente uno que encaje en su lugar.Debe ajustarse al cable, al punto de sujeción y a las condiciones del equipo al mismo tiempo.Cuando todas estas piezas coinciden, la conexión es más fácil de instalar, más estable durante el funcionamiento y menos probable que falle más adelante.

Seguridad y estándares

Seguir códigos y estándares eléctricos

El trabajo eléctrico siempre debe seguir códigos de seguridad y estándares de productos reconocidos.Estas reglas ayudan a reducir el riesgo de sobrecalentamiento, errores de cableado, daños al equipo e incendios.Se utilizan estándares como NEC, UL y otros requisitos regionales para definir cómo se deben calificar, probar y aplicar los conectores en sistemas reales.Cuando un conector cumple con estos estándares, es más probable que funcione de manera segura dentro de los límites eléctricos y mecánicos previstos.

En el trabajo de instalación real, esto significa que el conector no debe elegirse únicamente por su forma o conveniencia.La clasificación, el material, el tipo de aislamiento y el uso previsto deben coincidir con el trabajo.Un conector que esté debidamente aprobado y utilizado de la manera correcta le brinda al instalador un punto de partida más seguro.También hace que el sistema de cableado terminado sea más fácil de inspeccionar, aprobar y mantener.

Seguir el código mejora más que el cumplimiento.Mejora la calidad general del trabajo.Cuando el conector tiene la clasificación correcta y se instala de acuerdo con los estándares reconocidos, es más probable que la conexión permanezca estable bajo carga y sea menos probable que falle prematuramente.Los estándares no reemplazan la mano de obra cuidadosa, pero proporcionan una base confiable para una instalación segura y un rendimiento a largo plazo.

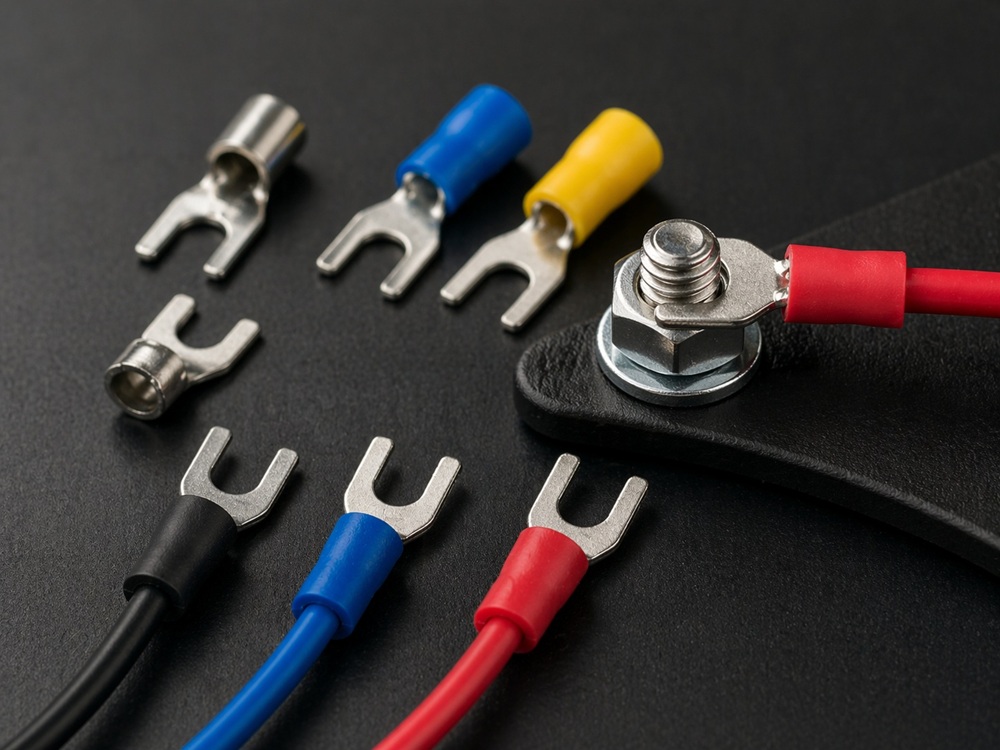

Conexiones seguras

Una conexión segura es una de las partes más importantes de la seguridad eléctrica.Cuando un terminal está suelto, el contacto metálico entre el conector y el cable o perno se vuelve menos estable.A medida que cae la presión de contacto, la resistencia eléctrica puede aumentar.Cuando la resistencia aumenta, el calor comienza a acumularse en ese punto.Con el tiempo, ese calor puede dañar el aislamiento del cable, decolorar el terminal, debilitar el metal y aumentar el riesgo de incendio o falla del equipo.

Una instalación segura comienza con lo básico.El conector debe coincidir con el tamaño del cable y el tamaño del perno o tornillo del terminal.El cable debe pelarse a la longitud correcta, insertarse completamente en el cilindro y engarzarse con la herramienta adecuada para que el conductor quede firmemente sujeto.Después de eso, el terminal debe quedar plano contra el punto de conexión y permanecer firme cuando se aprieta el sujetador.Cada uno de estos pasos afecta la estabilidad del contacto durante la operación real.

La inspección también forma parte de mantener segura la conexión.Cualquier signo de aflojamiento, decoloración, quemado, derretimiento o corrosión debe tratarse como una advertencia de que la conexión ya no funciona de manera segura.Reemplazar un terminal dañado antes de tiempo suele ser una reparación sencilla.Esperar demasiado puede permitir que el daño se extienda al cable, al terminal del dispositivo o a los componentes cercanos.

Prevenir el sobrecalentamiento

El sobrecalentamiento es uno de los signos más comunes de una mala conexión eléctrica.A menudo comienza cuando el conector es demasiado pequeño, está mal engarzado, no está apretado correctamente o se usa por encima de su límite de corriente nominal.En cada caso, el resultado es el mismo.La conexión desarrolla más resistencia de la que debería, y esa resistencia adicional convierte la energía eléctrica en calor no deseado.

Una vez que el calor comienza a acumularse en el terminal, la conexión se vuelve menos estable.El metal puede perder resistencia, la superficie de contacto puede degradarse y el aislamiento circundante puede endurecerse, oscurecerse o agrietarse.Si el problema continúa, el daño puede extenderse desde el conector al cable y a las partes cercanas del sistema.Por ese motivo, la prevención del sobrecalentamiento comienza mucho antes de encender el equipo.Comienza con la selección correcta de terminales, la clasificación de corriente correcta y una instalación cuidadosa.

El conector siempre debe elegirse para la carga real, incluidas las condiciones en las que la corriente puede aumentar brevemente por encima del nivel normal.El engarzado debe estar apretado, las superficies de contacto deben estar limpias y el terminal instalado debe permanecer estable sin moverse.La inspección periódica también ayuda a detectar problemas a tiempo.Marcas de quemaduras, calor inusual, aislamiento oscurecido o superficies de contacto desgastadas son señales de que la conexión necesita atención antes de que el daño se vuelva más grave.

La seguridad eléctrica depende de tres pasos conectados: utilizar un conector que cumpla con los estándares adecuados, realizar una instalación segura y evitar el sobrecalentamiento mediante el dimensionamiento correcto y una inspección periódica.Cuando estos pasos se siguen juntos, la conexión es más segura, más confiable y más capaz de funcionar con el tiempo.

Prensado e instalación

Herramientas necesarias para el trabajo

Una buena instalación comienza con las herramientas adecuadas.En la mayoría de los casos, la configuración básica incluye un pelacables, una herramienta de engarzado que coincida con el tipo de terminal y alicates para manipular o posicionar el conector.Estas herramientas realizan diferentes trabajos y cada uno afecta la calidad de la conexión final.

El pelacables se utiliza primero para quitar el aislamiento limpiamente sin cortar el conductor.Después de eso, se utiliza la herramienta de engarzado para comprimir el cilindro del terminal alrededor del cable.Este paso necesita la forma correcta de la herramienta y la cantidad correcta de fuerza.Para terminales aislados, una herramienta de engarzado con posiciones de matriz codificadas por colores ayuda a hacer coincidir la herramienta con el tamaño del terminal con mayor precisión.Para cables más grandes, a menudo se necesita una herramienta de engarzado más resistente porque se requiere más fuerza para comprimir el cilindro correctamente.

También se pueden utilizar materiales de protección adicionales después del engarzado.Los tubos termorretráctiles o la cinta aislante pueden ayudar a cubrir las áreas expuestas y mejorar la protección contra la humedad, la suciedad y el contacto accidental.Usar la herramienta correcta en cada etapa ayuda a producir una instalación más limpia y reduce la posibilidad de engarces débiles, terminales dañados o soporte deficiente de los cables.

Técnica de prensado adecuada

Un engarce fuerte comienza con la preparación correcta del alambre.El aislamiento debe pelarse sólo lo necesario para que el cable encaje completamente en el cilindro del terminal.Si se quita demasiado aislamiento, queda demasiado cable desnudo expuesto fuera del terminal.Si se retira muy poco, es posible que el conductor no llegue completamente al área de engarce.En ambos casos, la conexión terminada se vuelve menos confiable.

Después del pelado, los hilos del cable deben permanecer juntos y deben insertarse completamente en el cilindro.Ningún hilo debe doblarse hacia atrás, extenderse hacia afuera o permanecer fuera de la terminal.Una vez que el cable esté en su lugar, la herramienta de engarzado debe coincidir con el tamaño de terminal correcto antes de aplicar presión.Este es un paso importante porque la posición incorrecta del troquel puede dejar el engarce demasiado flojo o aplanar demasiado el terminal.

Cuando se realiza el engarzado, el cilindro debe cerrarse firmemente alrededor del conductor.Debe sujetar el cable con la suficiente firmeza para que no se mueva ni se salga durante el uso normal.Al mismo tiempo, el terminal no debe quedar aplastado, partido o deformado gravemente.Un engarzado adecuado crea resistencia mecánica y un buen contacto eléctrico al mismo tiempo.Este único paso tiene un fuerte efecto en la confiabilidad a largo plazo de la conexión.

Probar la conexión finalizada

Después del engarzado, siempre se debe comprobar la conexión.La primera comprobación suele ser una simple prueba de extracción.Se tira del cable ligera pero firmemente para confirmar que esté sujeto de forma segura dentro del terminal.Esta verificación rápida puede revelar un engarzado flojo antes de instalar el conector en el sistema.

A continuación deberá realizarse una inspección visual.El terminal debe mantener su forma y no debe mostrar signos de flexión, división, agrietamiento o compresión desigual.El cable debe asentarse correctamente en el cilindro y el aislamiento debe permanecer en su posición adecuada.En terminales aislados, el manguito no debe deslizarse ni rasgarse durante el engarzado.En aplicaciones más críticas, también se pueden utilizar herramientas especiales de prueba de tracción para medir la fuerza de sujeción con mayor precisión.

Esta verificación final confirma que la conexión está lista para el servicio.Un engarce puede parecer correcto a primera vista y aún así fallar con una fuerza ligera si el cable no se insertó completamente o la configuración de la herramienta fue incorrecta.Las pruebas ayudan a detectar esos errores a tiempo.Un cableado confiable depende no solo de conectar el terminal, sino también de confirmar que el engarzado terminado puede soportar el manejo y funcionamiento normales.

Uniendo todo el proceso

Un cuidadoso proceso de selección e instalación reúne todos estos pasos en un resultado confiable.El instalador primero verifica el tamaño del cable, luego el tamaño del perno, luego el tipo de conector, la calidad del material, la compatibilidad y los requisitos de seguridad.Después de eso, se engarza el terminal con la herramienta adecuada y se verifica para confirmar que la conexión sea segura.

Cada parte del proceso afecta el desempeño final.El tamaño del cable, el ajuste de los terminales, la calidad del conector, la idoneidad medioambiental, el cumplimiento de las normas de seguridad y la calidad del engarzado trabajan juntos.Cuando cada uno de estos puntos se maneja correctamente, los conectores de pala brindan terminaciones de cables seguras, confiables y útiles para muchos tipos de trabajos eléctricos.

Conclusión

Los conectores de pala funcionan mejor cuando coinciden correctamente con el cable, el punto de sujeción y el entorno de trabajo.El artículo muestra que un buen rendimiento eléctrico depende del tamaño adecuado, el tipo de conector adecuado, los materiales duraderos, el ajuste correcto y el engarzado seguro.También deja claro que las normas de seguridad, la inspección y la prevención del sobrecalentamiento son necesarias para un uso fiable a largo plazo.Cuando estos factores se consideran en conjunto, los conectores de pala brindan una solución práctica y confiable para muchas aplicaciones de cableado automotriz, doméstico, industrial y electrónico.

Preguntas frecuentes [FAQ]

1. ¿Cuáles son los principales usos de los terminales de espada?

Los terminales de horquilla se utilizan para conectar cables a componentes como interruptores, relés y placas de circuito.Son comunes en sistemas automotrices, máquinas industriales y electrodomésticos.Su diseño permite una rápida conexión y desconexión, lo que los hace útiles para mantenimiento y reparaciones.

2. ¿Cómo puedo determinar el tamaño de terminal adecuado para un proyecto específico?

Elija un terminal que coincida con el calibre de su cable y el tamaño del perno.Utilice el código de color como guía y verifique el ajuste antes de la instalación.Un tamaño correcto garantiza una conexión firme y evita el sobrecalentamiento o el contacto flojo.

3. ¿Es seguro reutilizar conectores de pala?

No se recomienda reutilizar conectores de pala.Pueden debilitarse o deformarse después de su uso, lo que puede afectar la conductividad y la seguridad.El uso de nuevos conectores ayuda a garantizar una conexión segura y confiable.

4. ¿Los terminales de pala aislados superan a las versiones no aisladas en todos los escenarios?

Los terminales aislados son mejores para entornos húmedos, sucios o de alto riesgo porque brindan protección.Los terminales no aislados funcionan bien en condiciones limpias y secas.La mejor elección depende del entorno.

5. ¿Qué prácticas garantizan conexiones seguras de terminales tipo espada?

Utilice la herramienta de engarzado correcta y prepare el cable adecuadamente antes de la instalación.Asegúrese de que el terminal se ajuste al tamaño del cable y del perno.Después de engarzar, verifique la conexión tirando suavemente del cable para asegurarse de que esté seguro.
