ASIC explicado: diseño, tipos y comparación de GPU

Los circuitos integrados de aplicaciones específicas (ASIC) son chips especializados creados para realizar tareas dedicadas con alta velocidad, eficiencia y precisión.A diferencia de los procesadores de uso general, están optimizados para cargas de trabajo específicas, como procesamiento de IA, criptografía y sistemas automotrices.Este artículo explica la tecnología ASIC en 2026, incluidos los flujos de trabajo de diseño, las ventajas y limitaciones, las comparaciones con las GPU, los tipos de arquitectura y las innovaciones emergentes que dan forma a la informática moderna.

Catálogo

1. Explorando los chips ASIC en 2026
2. Flujo de trabajo del diseño ASIC
3. Evaluación de ASIC versus GPU
4. Tipos de arquitecturas ASIC
5. Innovaciones pioneras en ASIC en 2026
6. Conclusión

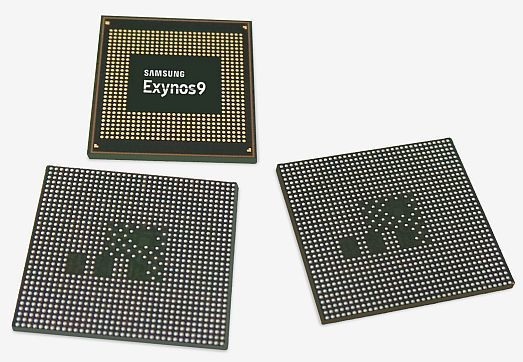

ASIC Explained: Design, Types, and GPU Comparison

Explorando chips ASIC en 2026

Los circuitos integrados de aplicaciones específicas, o ASIC, son chips personalizados creados para realizar tareas específicas en lugar de manejar muchas funciones informáticas generales.En 2026, los ASIC se utilizarán ampliamente en inteligencia artificial, criptografía, sistemas automotrices, computación de punta y electrónica de alto rendimiento porque ofrecen un procesamiento más rápido, menor uso de energía y mejor eficiencia para cargas de trabajo específicas.

A diferencia de los procesadores de uso general, los ASIC están diseñados en torno a una función principal.Esto los hace útiles para tareas que necesitan velocidad, precisión y rendimiento estable, como la inferencia de IA, el procesamiento de transacciones blockchain, la comunicación 5G y el control de vehículos autónomos.Su diseño especializado ayuda a reducir la latencia y el desperdicio de energía al tiempo que mejora la confiabilidad en sistemas exigentes.

Los ASIC modernos también se benefician de tecnologías de semiconductores avanzadas.Los nodos de proceso más nuevos, las arquitecturas de chiplets, la memoria de alto ancho de banda, la administración de energía integrada y las características de seguridad en el chip permiten a los ASIC manejar grandes cantidades de datos en diseños compactos y eficientes.Estas mejoras hacen que los ASIC sean importantes en industrias donde el rendimiento, la eficiencia energética y la seguridad son importantes.

En general, los ASIC representan el cambio hacia hardware especializado.A medida que el escalado general del procesador se vuelve más difícil, los ASIC brindan una forma práctica de mejorar el rendimiento informático para aplicaciones específicas.

Flujo de trabajo del diseño ASIC

El flujo de trabajo de diseño ASIC es el proceso paso a paso que se utiliza para convertir una idea de chip personalizado en un producto fabricable.En 2026, este proceso suele utilizar herramientas de automatización de diseño electrónico impulsadas por IA para mejorar la velocidad, la precisión y la optimización del diseño.

El proceso suele comenzar con la planificación arquitectónica.Los ingenieros definen las funciones principales del chip, como núcleos de IA, controladores de memoria, interfaces de red o bloques de seguridad.También establecen objetivos de potencia, rendimiento y área para garantizar que el chip se ajuste a la aplicación prevista.

Luego viene el diseño lógico, donde los ingenieros describen cómo debería funcionar el chip utilizando lenguajes de descripción de hardware como Verilog o VHDL.Esta etapa crea el diseño RTL, que explica cómo se mueven los datos a través del chip y cómo se comporta cada bloque lógico.

Después de eso, la verificación comprueba si el diseño funciona correctamente antes de la fabricación.Las simulaciones, la emulación de FPGA y las pruebas digitales ayudan a identificar errores, problemas de sincronización, problemas de energía y casos extremos.Este paso es importante porque corregir errores después de la fabricación es muy costoso.

La etapa de diseño físico convierte el diseño lógico en un diseño de chip real.Los ingenieros colocan bloques de circuitos, conectan cables, gestionan la sincronización, reducen las fugas de energía y preparan el diseño para el proceso de fabricación elegido.

Finalmente, el diseño llega al tape-out, donde el diseño completo se envía para su fabricación.Después de la fabricación, el chip puede pasar por pruebas, empaquetado y validación antes de usarse en productos reales.

Evaluación de ASIC versus GPU: fortalezas y desafíos

Los circuitos integrados de aplicaciones específicas (ASIC) están diseñados específicamente para tareas de función única e incorporan lógica de hardware dedicada para ejecutar operaciones específicas con alta eficiencia.Por el contrario, las unidades de procesamiento de gráficos (GPU) actúan como motores informáticos paralelos flexibles, expertos en manejar cargas de trabajo diversas y exigentes.La disparidad en sus filosofías de diseño define sus respectivas fortalezas y compensaciones, enfatizando las decisiones requeridas al seleccionar entre las dos tecnologías.

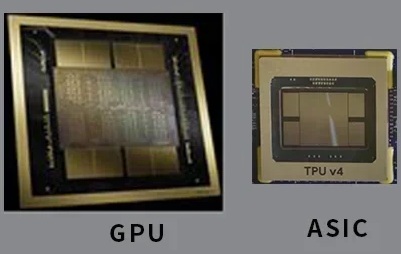

 Assessing ASICs versus GPUs: Strengths and Challenges

Ventajas de los ASIC

Los ASIC, por diseño, optimizan el rendimiento y el uso de energía para aplicaciones específicas, generando resultados incomparables en cargas de trabajo especializadas.

• Mediante la exclusión de componentes típicos de los chips de uso general como CPU y GPU, los ASIC logran una densidad de chip excepcional.Esto permite reducir el tamaño físico hasta cinco veces en aplicaciones clave como la inteligencia artificial.

• Los centros de datos equipados con ASIC informan una disminución en el consumo de energía, que a menudo oscila entre el 50% y el 70%.Esta reducción se alinea perfectamente con los esfuerzos globales para adoptar sistemas energéticamente eficientes y reducir la huella de carbono.

• Un menor consumo de energía se traduce en ahorros prácticos y eficiencia operativa, como menores demandas de refrigeración, menos recursos físicos para la infraestructura y flexibilidad para escalar las operaciones.

Los ASIC también abordan los desafíos de latencia en tiempo real:

• Al evitar operaciones de memoria superfluas, que pueden limitar el rendimiento de la GPU durante la inferencia en tiempo real, los ASIC ofrecen la capacidad de respuesta necesaria en aplicaciones críticas.Por ejemplo, las industrias que dependen de vehículos autónomos, sistemas instantáneos de detección de fraude o asistentes digitales hiperinteractivos valoran estas ganancias en la capacidad de respuesta a nivel de microsegundos.

Los beneficios económicos surgen a medida que aumenta la producción de ASIC:

• Si bien el desarrollo inicial es costoso, la producción en volumen reduce drásticamente los costos unitarios, y las implementaciones maduras producen modelos de consumo con precios tan bajos como $0,30.Esto hace que los ASIC sean particularmente disruptivos para las industrias que dependen del aprendizaje automático repetitivo o de canales de inferencia.

En particular, los especialistas operativos en entornos de nube enfatizan las ventajas prácticas de utilizar ASIC de IA.Estos sistemas generan menos calor y requieren menos intervención mecánica, lo que libera a los equipos para centrarse en ciclos de innovación extendidos o escalar la infraestructura para satisfacer demandas futuras.

Desventajas de los ASIC

El desarrollo de ASIC presenta obstáculos que moderan sus ventajas, que de otro modo serían significativas, especialmente en términos de costo, adaptabilidad y riesgos logísticos.

• Los costos iniciales para desarrollar ASIC avanzados son elevados y se prevé que aumenten hasta 500 millones de dólares para diseños de vanguardia para 2026. Barreras tan altas restringen el acceso a industrias que pueden justificar la producción a gran escala para distribuir los costos a lo largo del tiempo.

• El éxito en la implementación de hardware ASIC depende de un pronóstico confiable de la demanda.Este requisito expone a las organizaciones a los riesgos de mercados fluctuantes o cambios repentinos en los panoramas tecnológicos, donde los errores de cálculo podrían hacer que inversiones importantes sean irrecuperables.

Los ASIC, por naturaleza, carecen de la capacidad de evolucionar dinámicamente:

• Cuando los algoritmos de software superan las capacidades incorporadas en el diseño de ASIC, el hardware subyacente a menudo se vuelve irrelevante o inutilizable.Por el contrario, las GPU ofrecen la adaptabilidad de actualizaciones de software reprogramables para adaptarse a cargas de trabajo que cambian rápidamente.

• El rígido proceso de diseño único de los ASIC, que abarca de 12 a 24 meses, constituye un desajuste con industrias como los juegos o la investigación de IA, donde las tendencias tecnológicas evolucionan en una línea de tiempo acelerada.En comparación, las GPU se someten a actualizaciones iterativas trimestralmente para mantenerse alineadas con los nuevos estándares de la industria.

Los problemas logísticos presentan otras complicaciones:

• Los contratiempos o impedimentos de fabricación, como las disputas sobre propiedad intelectual, pueden descarrilar los cronogramas de los proyectos.Incluso las organizaciones bien financiadas se han enfrentado a retrasos que se extienden a través de las carteras de productos, amplificando el riesgo de los proyectos para industrias con estrictos requisitos de entrega.

Aplicaciones

Los factores distintivos entre ASIC y GPU se manifiestan claramente en aplicaciones prácticas, donde su implementación depende en gran medida de las necesidades específicas de la tarea.

• Los ASIC destacan cuando se aplican a operaciones repetitivas y altamente predecibles que requieren una evolución mínima en el tiempo.Los casos de uso incluyen minería de Bitcoin, tareas de inferencia de IA con un enfoque limitado y plataformas informáticas de vanguardia optimizadas.

• Las GPU, por el contrario, dominan entornos donde la flexibilidad y la innovación son primordiales.Estos incluyen investigación de aprendizaje automático, experimentos exploratorios de IA, procesos de renderizado complejos y aplicaciones que requieren potencia computacional generalizada.

La decisión entre ASIC y GPU revela una delicada danza entre especialización y adaptabilidad.Las organizaciones que sopesan estas tecnologías no solo deben considerar puntos de referencia de desempeño, sino también evaluar las características económicas, de desarrollo y del ciclo de vida que definen su propia industria o estrategia operativa.

En esencia, el debate entre ASIC y GPU ilumina el diálogo tecnológico más amplio entre eficiencia y flexibilidad.Esta interacción dinámica continúa moldeando la forma en que las industrias superan los límites, crean oportunidades y se adaptan a la rápida evolución tecnológica.Comprender este equilibrio ofrece información valiosa sobre la trayectoria de los avances computacionales contemporáneos y su papel en la configuración del progreso social más amplio.

Tipos de arquitecturas ASIC

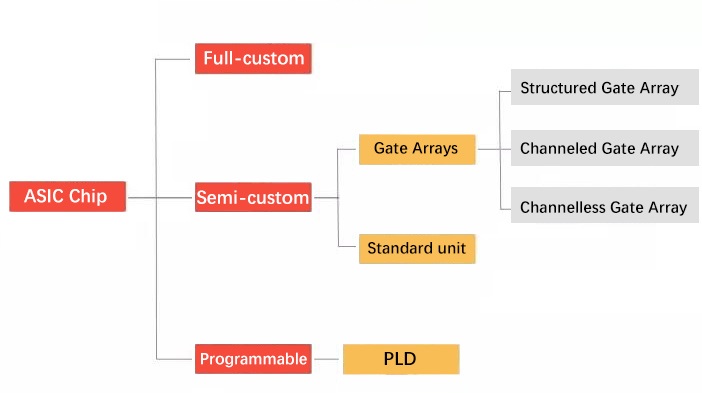

Classification of ASIC Chip Design Types

Las arquitecturas ASIC se pueden organizar en función de sus metodologías de diseño o áreas de aplicación.Estas clasificaciones proporcionan información sobre las técnicas matizadas de la ingeniería de semiconductores diseñadas para optimizar la funcionalidad de los chips en diversos dominios.Los avances recientes revelan que las tecnologías emergentes están impulsando transformaciones significativas en estas áreas.

Categorización por metodología de diseño

La metodología de diseño de los dispositivos ASIC influye en su nivel de optimización, el costo general de producción y la idoneidad para diversas aplicaciones.

Chips totalmente personalizados

Los diseños ASIC totalmente personalizados implican diseñar minuciosamente cada transistor y celda para lograr el mayor rendimiento y eficiencia posibles.Esta compleja metodología es especialmente valiosa para aplicaciones que exigen una velocidad y precisión incomparables, como procesadores de supercomputación o sistemas utilizados en operaciones financieras donde la baja latencia puede afectar directamente los resultados económicos.La naturaleza meticulosa del diseño totalmente personalizado garantiza una personalización excepcional, pero requiere mucho tiempo y experiencia colaborativa en ingeniería de microarquitectura.Los equipos que trabajan en este tipo de proyectos a menudo enfrentan desafíos técnicos complejos relacionados con el diseño manual.

Chips semipersonalizados

Los diseños semipersonalizados utilizan “celdas estándar” probadas previamente, lo que permite a los ingenieros centrarse en el diseño y la funcionalidad sin personalizar cada transistor individual.Estos ASIC son particularmente eficaces en sectores como los sistemas automotrices o la maquinaria industrial, donde una combinación de confiabilidad y rendimiento práctico es esencial.La naturaleza preestructurada de esta metodología reduce los ciclos de desarrollo, lo que permite a los fabricantes alinear los cronogramas de lanzamiento de productos con las demandas del mercado.Este equilibrio entre flexibilidad y eficiencia fomenta un enfoque pragmático para el desarrollo de chips, especialmente cuando surgen plazos o presiones de escalabilidad.

ASIC estructurados (Legacy Gate Array)

Las arquitecturas ASIC estructuradas cuentan con transistores prefabricados, lo que restringe la personalización a las interconexiones.Aunque su prevalencia ha disminuido, estos diseños siguen siendo pertinentes para aplicaciones de nicho que priorizan una flexibilidad moderada con costos de desarrollo reducidos.Por ejemplo, ciertos sistemas de telecomunicaciones heredados se benefician de los ASIC estructurados debido a su funcionalidad predecible y su alta rentabilidad durante la vida útil prolongada del producto.Su estabilidad y menor complejidad aportan valor en contextos que requieren un rendimiento confiable.

ASIC programables (FPGA/PLD)

Los ASIC programables, incluidos los FPGA (arreglos de puertas programables en campo) y los PLD (dispositivos lógicos programables), son componentes esenciales durante las etapas de creación de prototipos del desarrollo de ASIC.Su naturaleza reprogramable permite pruebas y refinamientos iterativos, particularmente útiles en diseños iniciales donde los ajustes de rendimiento deben tener en cuenta las condiciones dinámicas del mundo real.Los equipos de ingeniería aeroespacial suelen emplear FPGA para la optimización de algoritmos durante vuelos de prueba antes de finalizar los proyectos ASIC.La adaptabilidad de los dispositivos programables permite a los ingenieros experimentar sin comprometerse prematuramente con las especificaciones de producción.

Categorización por aplicación

Las clasificaciones basadas en aplicaciones enfatizan cómo las industrias clave aprovechan las arquitecturas ASIC para abordar requisitos tecnológicos específicos.

TPU (Unidades de procesamiento tensorial)

Las unidades de procesamiento tensorial están diseñadas para manejar operaciones matriciales integrales a los marcos de aprendizaje automático.Su capacidad para procesar modelos de alto rendimiento de manera eficiente los hace invaluables en áreas como simulaciones de vehículos autónomos o plataformas de atención médica predictiva que analizan grandes conjuntos de datos.Al ofrecer escalabilidad y velocidades computacionales sin precedentes, las TPU redefinen las expectativas en el entrenamiento de modelos de IA y el análisis de datos complejos.

LPU (Unidades de procesamiento del lenguaje)

Las unidades de procesamiento del lenguaje están optimizadas para el procesamiento secuencial de datos y el rendimiento de la memoria, lo que las convierte en fundamentales para las tareas de comprensión del lenguaje natural.Estos chips impulsan aplicaciones como el software de asistente virtual capaz de gestionar diálogos sofisticados y analizadores de documentos basados ​​en inteligencia artificial utilizados en flujos de trabajo legales o técnicos.Las LPU destacan por cerrar la brecha entre la potencia computacional bruta y la comprensión contextual refinada.

NPU (Unidades de procesamiento neuronal)

Las unidades de procesamiento neuronal están diseñadas para dispositivos de consumo que realizan operaciones de IA con uso eficiente de los recursos, incluido el reconocimiento facial, el análisis de voz y los controles de gestos intuitivos.Integradas en teléfonos inteligentes, tecnología portátil y dispositivos IoT, las NPU facilitan funcionalidades avanzadas sin comprometer el rendimiento de la batería.Su integración refleja tendencias más amplias hacia la informática de punta descentralizada, donde los dispositivos ejecutan de forma independiente algoritmos complejos en lugar de depender de la infraestructura de la nube.

Las arquitecturas ASIC continúan evolucionando junto con las demandas tecnológicas modernas.A través de diseños especializados que atienden distintas necesidades operativas, los ingenieros desbloquean el potencial transformador en todas las industrias.Desde sistemas de IoT energéticamente eficientes hasta capacitación en inteligencia artificial de alto rendimiento, estos diseños de silicio personalizados demuestran el valor duradero de la ingeniería de precisión.Cada innovación trae la promesa de una mayor funcionalidad destinada a abordar desafíos cada vez más complejos.

Innovaciones pioneras en ASIC que redefinirán el año 2026

Los innovadores de la industria están perfeccionando constantemente las tecnologías ASIC (circuito integrado de aplicación específica), navegando en un panorama en rápida evolución con un fuerte enfoque en mantenerse a la vanguardia en mercados competitivos.Sus innovadores desarrollos están influyendo significativamente en sectores como la computación en la nube, la inteligencia artificial (IA), los sistemas autónomos y la electrónica de consumo.A continuación se detallan los avances notables.

Google TPU v7

TPU v7 de Google personifica la vanguardia de la tecnología para la inferencia de modelos de lenguaje grande (LLM) a hiperescala.Su sofisticada arquitectura aprovecha interconexiones ópticas de alto ancho de banda junto con la memoria de alto ancho de banda (HBM), lo que permite un procesamiento ininterrumpido en tiempo real y al mismo tiempo logra un equilibrio operativo.La adopción de redes ópticas sirve para disminuir la latencia en los sistemas distribuidos, una evolución esencial para adaptarse a las crecientes demandas informáticas de IA.A medida que las aplicaciones de IA continúan remodelando la participación humana y la automatización, TPU v7 emerge como un paso instrumental hacia una escalabilidad sin precedentes en la comprensión del lenguaje natural y la implementación de sistemas inteligentes.

Entrenamiento 3 de AWS

Amazon Web Services (AWS) avanza en su papel en soluciones de IA centradas en la nube con el lanzamiento de Trainium 3, un chip diseñado para entrenar modelos de IA expansivos con una mayor rentabilidad.Su diseño optimiza la interacción entre la potencia computacional y la asequibilidad, abordando la creciente prevalencia de los servicios de IA que impulsan las industrias en todo el mundo.AWS aprovecha su profunda experiencia en su amplia infraestructura de IA al incorporar mejoras de software en Trainium 3, lo que garantiza que ofrezca accesibilidad y rendimiento, un habilitador clave para empresas e instituciones de investigación que se esfuerzan por acelerar sus capacidades de IA.

Microsoft Maia 100

Microsoft ha logrado grandes avances con su Maia 100 ASIC, una innovación fundamental para permitir un rendimiento fluido de la IA en su plataforma Azure y sus sistemas ChatGPT.En el centro de los logros de Maia 100 se encuentran los flujos de datos mejorados y los algoritmos finamente ajustados, que permiten un manejo altamente eficiente de diversas cargas de trabajo de IA, como interfaces conversacionales, procesamiento de lenguaje natural y modelado predictivo.Estos atributos se alinean con las demandas cambiantes de capacidad de respuesta inmediata y rigor computacional en dominios de vanguardia.

Chip Dojo Tesla

El chip Dojo de Tesla introduce capacidades de procesamiento transformadoras diseñadas para visión por computadora y sistemas autónomos en tiempo real.Con una notable capacidad de respuesta en el análisis de entradas sensoriales y una eficiencia inigualable de la red neuronal, el chip admite desarrollos avanzados en el reconocimiento de patrones de tráfico, optimización de la respuesta situacional durante la conducción nocturna o en condiciones climáticas adversas, y modelos adaptativos de toma de decisiones.Al reinventar el papel de los ASIC dentro de la tecnología de conducción autónoma, Tesla demuestra una visión convincente para el futuro del transporte inteligente y escalable.

ASIC centrados en el consumidor

La electrónica de consumo ha experimentado avances significativos en la funcionalidad de IA en los dispositivos, habilitada por chips como el Neural Engine de Apple y el Hexagon NPU de Qualcomm.Estos ASIC optimizan procesos como el reconocimiento facial, los asistentes de voz y la personalización impulsada por el usuario, brindando experiencias de usuario fluidas al tiempo que mejoran la seguridad a través de capacidades de IA fuera de línea.Estos avances reducen la dependencia de la conectividad constante en la nube, fomentando aplicaciones con mayor privacidad adaptadas a las preferencias individuales.Además, los esfuerzos colaborativos de los fabricantes de dispositivos y los innovadores de chips continúan remodelando las expectativas de una IA accesible en la tecnología personal.

Transformación de toda la industria a través de la competencia estratégica de ASIC

El avance meteórico de las tecnologías ASIC enfatiza un cambio fundamental dentro de las industrias globales.En la evolución de la "carrera armamentista de la IA", los principales actores compiten por el dominio competitivo en dominios como los ecosistemas basados ​​en la nube, la maquinaria autónoma y los dispositivos de consumo.Esta intensidad refleja tanto ambiciones a corto plazo como estrategias de largo alcance destinadas a revolucionar áreas como la realidad aumentada, el monitoreo ambiental de precisión y el surgimiento de infraestructura interconectada.A medida que las corporaciones exploran diseños ASIC personalizados para crear nuevos nichos, las implicaciones se extienden más allá de la rentabilidad, generando desafíos y oportunidades que redefinirán la sinergia hombre-máquina.

Conclusión

Los ASIC continúan redefiniendo la informática moderna al ofrecer alto rendimiento, baja latencia y eficiencia energética para aplicaciones específicas.Su punto fuerte radica en la especialización, lo que los hace ideales para la inferencia de IA, la computación de vanguardia y los sistemas en tiempo real, mientras que sus limitaciones incluyen un alto costo de desarrollo y una flexibilidad reducida en comparación con las GPU.A medida que las industrias exigen un procesamiento más rápido y eficiente, la innovación de ASIC sigue centrándose en equilibrar el rendimiento, la escalabilidad y la eficiencia energética.Con los avances continuos en los métodos de diseño y la arquitectura, se espera que los ASIC desempeñen un papel en la configuración de tecnologías futuras en múltiples sectores.






Preguntas frecuentes [FAQ]

1. ¿Cuáles son las aplicaciones prácticas de los chips ASIC?

Los chips ASIC se utilizan en sistemas que necesitan alta velocidad y eficiencia para una tarea específica.Son comunes en el procesamiento de IA, sistemas de datos seguros, dispositivos móviles y electrónica automotriz.Por ejemplo, ayudan a acelerar el procesamiento de datos en la IA, manejan el cifrado en sistemas seguros, mejoran el procesamiento de señales en los teléfonos inteligentes y respaldan las funciones de radar en los vehículos modernos.Su diseño enfocado les permite realizar estas tareas rápidamente y con bajo consumo de energía.

2. ¿Cuáles son las características principales de la tecnología de chip ASIC?

La tecnología ASIC es conocida por ser altamente especializada y eficiente.Cada chip está diseñado para un único propósito, lo que le permite funcionar mejor que los procesadores generales para esa tarea.Elimina funciones innecesarias y se centra sólo en lo que se necesita, lo que mejora la velocidad y reduce el uso de energía.Esto hace que los ASIC sean ideales para aplicaciones que requieren un rendimiento estable, consistente y optimizado.

3. ¿Cómo realizan sus tareas los chips ASIC?

Los chips ASIC funcionan mediante circuitos fijos que se diseñan durante la fabricación.Una vez construidos, siguen una función establecida y no se pueden cambiar.Este diseño fijo les permite realizar su tarea de manera muy eficiente, como procesar datos de IA o ejecutar algoritmos de cifrado.Debido a que no son flexibles como otros procesadores, se enfocan en hacer muy bien un trabajo con alta velocidad y bajo uso de energía.
