Guía de amplificadores de búfer: funcionamiento, funciones y aplicaciones

Los amplificadores de búfer son componentes esenciales que se utilizan para preservar la integridad de la señal y gestionar las diferencias de impedancia entre los circuitos conectados.Previenen la distorsión de la señal causada por los efectos de carga, lo que permite que las fuentes de alta impedancia interactúen eficientemente con cargas de baja impedancia.Al mantener niveles estables de voltaje o corriente, estos amplificadores admiten una transmisión de señal precisa en sistemas electrónicos tanto simples como complejos.

Catálogo

Introducción a los amplificadores de búfer

Los amplificadores de búfer, ampliamente considerados como herramientas necesarias en los circuitos eléctricos, destacan por preservar la integridad de la señal y al mismo tiempo facilitar la transformación de impedancia entre circuitos conectados.Su función principal radica en mitigar la degradación de la señal causada por interrupciones de corriente o voltaje inducidas por la carga.Al permitir que las fuentes de señal de alta impedancia interactúen de forma segura con cargas de baja impedancia, los buffers garantizan una transmisión de energía eficiente y preservan la fidelidad de la señal con una distorsión mínima.

Los amplificadores de búfer, que se encuentran con frecuencia en los sistemas electrónicos, son fundamentales para prevenir los efectos de carga, promoviendo así la uniformidad y precisión de los datos de la señal.Estos amplificadores generalmente se estructuran en dos categorías principales, según su propósito operativo: amplificadores buffer de voltaje y amplificadores buffer de corriente.

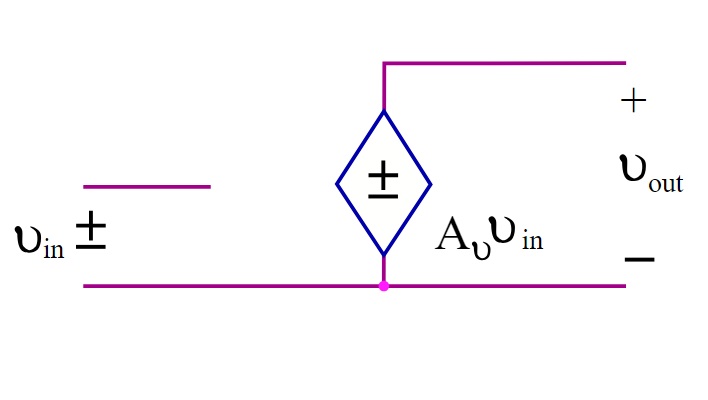

Amplificadores de búfer de voltaje

Los amplificadores de búfer de voltaje abordan los desafíos que plantean los desajustes de impedancia entre circuitos, garantizando la fidelidad de la señal incluso entre conexiones con niveles de impedancia muy diferentes.

• Actuando como intermediarios, estos buffers protegen los circuitos de baja impedancia de entrada de ser sobrecargados por fuentes de alta impedancia de salida, que de otro modo podrían causar caídas de voltaje o distorsiones de forma de onda no deseadas.

• Los amortiguadores de voltaje garantizan una recepción perfecta de la señal al eliminar los efectos de carga y mantener un voltaje casi idéntico entre la entrada y la salida.En circunstancias ideales, logran ganancia unitaria, impedancia de entrada infinita e impedancia de salida cero.

• Las implementaciones en campos como la electrónica de audio y las herramientas de medición de precisión ilustran su capacidad para mejorar los circuitos sensibles y mantener una transmisión de señal precisa en condiciones exigentes.

Los amortiguadores de voltaje se utilizan para resolver problemas prácticos de circuitos.La adaptación de impedancia ayuda a prevenir la propagación de fallas en sistemas complejos, mejorando la estabilidad y el funcionamiento confiable.

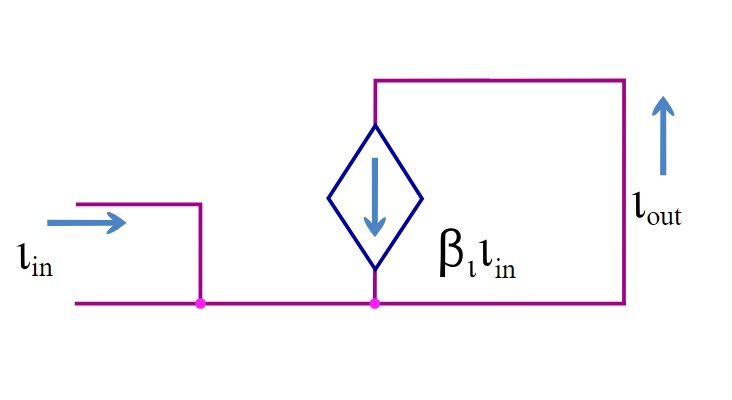

Amplificadores de búfer de corriente

Mientras que los buffers de voltaje priorizan el voltaje de la señal, los amplificadores buffer de corriente se enfocan en una entrega de corriente estable y sin distorsiones, particularmente para cargas de alta impedancia.Su papel resulta vital para proteger las fuentes de señales de baja impedancia de las interrupciones causadas por demandas de corriente excesivas.

• Un buffer de corriente ideal logra una impedancia de entrada cero, similar a un cortocircuito, asegurando un flujo de corriente continuo hacia el amplificador.Al mismo tiempo, mantiene una impedancia de salida infinita, consistente con el comportamiento de una fuente de corriente perfecta.

• A través de una estabilización de corriente precisa, estos amortiguadores respaldan la transferencia eficiente de corriente y al mismo tiempo eliminan las distorsiones que surgen de los desajustes de impedancia.

• Sus aplicaciones abarcan una amplia gama de dominios, incluidos sistemas de sensores, diseños analógicos e instrumentación de precisión, donde la fidelidad actual es primordial.

Desde equipos industriales hasta sistemas de investigación de vanguardia, la integración de las reservas actuales ha demostrado constantemente su valor.Al mitigar los riesgos de inestabilidad actual en circuitos complejos, estos amplificadores fortalecen la confiabilidad del rendimiento y admiten diseños optimizados que satisfacen requisitos sensibles a la energía o críticos para el rendimiento.

La aplicación de amplificadores buffer, que abarcan tanto buffers de voltaje como buffers de corriente, encapsula un enfoque deliberado para resolver desafíos críticos a nivel de circuito, como la degradación de la señal y los desajustes de impedancia.Su inclusión facilita diseños que siguen siendo adaptables y eficientes en diferentes condiciones.

El examen de casos específicos proporciona claridad sobre cómo estos amplificadores contribuyen a los avances de ingeniería en el mundo real.Al combinar solidez teórica con versatilidad práctica, los amplificadores buffer fortalecen la base de los circuitos de alto rendimiento en sistemas tanto básicos como avanzados, incorporando una solución perspicaz a las demandas del diseño electrónico moderno.

Principios de funcionamiento de los amplificadores de búfer

Los amplificadores de búfer actúan como entidades intermediarias que optimizan la impedancia en los circuitos interconectados, preservando la calidad y precisión de la transmisión de la señal.A menudo surgen desafíos cuando una fuente de alta impedancia interactúa con una carga de baja impedancia;tales desajustes pueden provocar distorsión de la señal debido a demandas excesivas de corriente de la carga, que pueden exceder la capacidad de la fuente para suministrarla.Esta interacción puede comprometer la señal original e introducir imprecisiones.Por diseño, los amplificadores buffer mitigan este problema a través de propiedades inherentes: su alta impedancia de entrada limita el consumo de corriente de la fuente, mientras que su baja impedancia de salida garantiza una transmisión eficiente a las etapas posteriores del circuito, independientemente de las características de la carga.

La falta de coincidencia de impedancia es un problema recurrente tanto en los sistemas analógicos como en los digitales y puede generar desafíos como la degradación de la señal y el desgaste de los componentes.Los amplificadores de búfer sirven para separar o "aislar" el circuito fuente de la carga, asegurando que la señal original permanezca intacta durante la transmisión y protegiendo elementos delicados, sensores, transductores u otros componentes de precisión contra impactos indebidos o tensiones operativas.Los ejemplos del mundo real brindan información valiosa, como su papel a la hora de garantizar una reproducción de audio de alta calidad en sistemas de altavoces con diferentes impedancias.

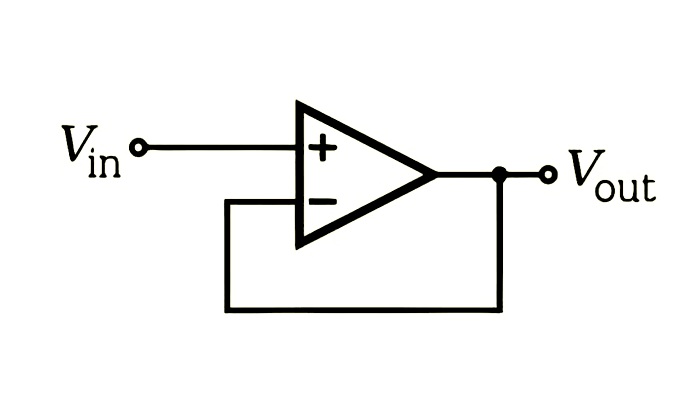

Una configuración popular para los amplificadores buffer es el buffer de voltaje de ganancia unitaria, diseñado para replicar el voltaje de entrada en la salida sin alteración.Comúnmente construidos utilizando amplificadores operacionales (op-amps) versátiles, estos buffers comparan estratégicamente las señales de entrada recibidas en su terminal no inversor con señales de referencia o retroalimentación de su terminal inversor.

La estabilidad y la capacidad de respuesta de los buffers de voltaje de ganancia unitaria se logran a través de bucles de retroalimentación, también conocidos como configuraciones de "seguidor de voltaje".En esta configuración, la salida del amplificador operacional está conectada a su entrada inversora, formando un mecanismo de autocorrección que neutraliza las desviaciones de voltaje, lo que permite que el búfer mantenga una integridad de señal constante en condiciones de carga fluctuantes.Tal precisión y confiabilidad establecen amortiguadores de ganancia unitaria como elementos fundamentales en el diseño y funcionalidad de dispositivos que abarcan desde instrumentos científicos hasta equipos de comunicación.

Funcionalidades de los amplificadores de búfer

Los amplificadores de búfer son parte integral de los sistemas electrónicos contemporáneos, abordan los desafíos en la gestión de señales y mejoran la confiabilidad operativa.Sus diversas aplicaciones resaltan la sofisticación necesaria en circuitos que requieren precisión y rendimiento constante.

Alineación de impedancia para un flujo de señal eficiente

Los amplificadores de búfer alivian los desajustes de impedancia que alteran la eficiencia de la transmisión de la señal.Los ejemplos prácticos incluyen la interconexión de sensores de alta impedancia con instrumentos de baja impedancia.Al mediar en estas disparidades, los buffers reducen la atenuación de la señal y la pérdida de energía, lo que garantiza una comunicación fluida en configuraciones complejas.

• Mejora la compatibilidad entre diferentes elementos del circuito.

• Mantiene la intensidad de la señal durante las transiciones entre componentes.

• Minimiza el desperdicio de energía causado por desajustes de impedancia.

Gestión de la pureza de la señal mediante el desacoplamiento de carga

Los buffers preservan la fidelidad de la señal aislando componentes y mitigando los efectos de carga.En escenarios en los que hay varios elementos interconectados, las conexiones directas pueden provocar caídas de voltaje no deseadas o distorsiones de la forma de onda, lo que provoca inestabilidad en sistemas sensibles.Los amplificadores de búfer salvaguardan la claridad de la señal original y brindan resultados consistentes, cruciales para aplicaciones que involucran procesamiento de audio o instrumentación de precisión.

• Admite sistemas de múltiples etapas con aislamiento efectivo.

• Previene la degradación de las formas de onda de la señal durante la transmisión.

• Garantiza la entrega de señales inalteradas en entornos exigentes como la adquisición de datos.

Aislamiento de circuitos para operaciones sin perturbaciones

Las características de protección de los amplificadores buffer mejoran el rendimiento del circuito al aislar los elementos de entrada y salida, permitiendo que cada uno funcione sin la influencia de fluctuaciones externas.En los sistemas de comunicación, los buffers evitan la interferencia entre componentes interconectados, salvaguardando las operaciones y al mismo tiempo permitiendo que los subsistemas individuales funcionen armoniosamente.

• Bloquea las interacciones disruptivas entre subsistemas.

• Preserva señales sensibles en redes densamente interconectadas.

• Facilita la operación independiente entre diversos componentes.

Optimización de la transferencia de energía para la eficiencia de la transmisión

Al aprovechar su alta impedancia de entrada y baja impedancia de salida, los amplificadores buffer maximizan la entrega de potencia sin sobrecargar los circuitos.Esta capacidad es ventajosa en aplicaciones que involucran rutas de transmisión largas o sistemas de interfaz con diferentes requisitos de energía, lo que garantiza una transferencia de energía fluida y eficiente.

• Ideal para conducir señales en largas distancias.

• Equilibra la asignación de energía entre sistemas de baja y alta potencia.

• Reduce el riesgo de sobrecarga del sistema al tiempo que garantiza un flujo de energía constante.

Estabilidad en condiciones dinámicas

La adaptabilidad de los amplificadores buffer bajo condiciones ambientales u operativas cambiantes enfatiza su versatilidad.Por ejemplo, su rendimiento confiable en entornos industriales que enfrentan variaciones de temperatura o fluctuaciones de voltaje de suministro los hace indispensables.Además, los buffers destacan en sistemas de rápida evolución donde las necesidades de señal y potencia evolucionan continuamente.

• Respalda el funcionamiento ininterrumpido bajo factores ambientales estresantes.

• Proporciona una transmisión de señal constante en condiciones fluctuantes.

• Satisface las demandas cambiantes en sistemas dinámicos y multifuncionales.

Aplicaciones de amplificadores de búfer

Los amplificadores de búfer mejoran el rendimiento de los sistemas tecnológicos, garantizan la precisión de la señal y contribuyen a un funcionamiento perfecto en diversas industrias.A continuación se muestra un análisis detallado de sus aplicaciones, beneficios e implicaciones ampliadas:

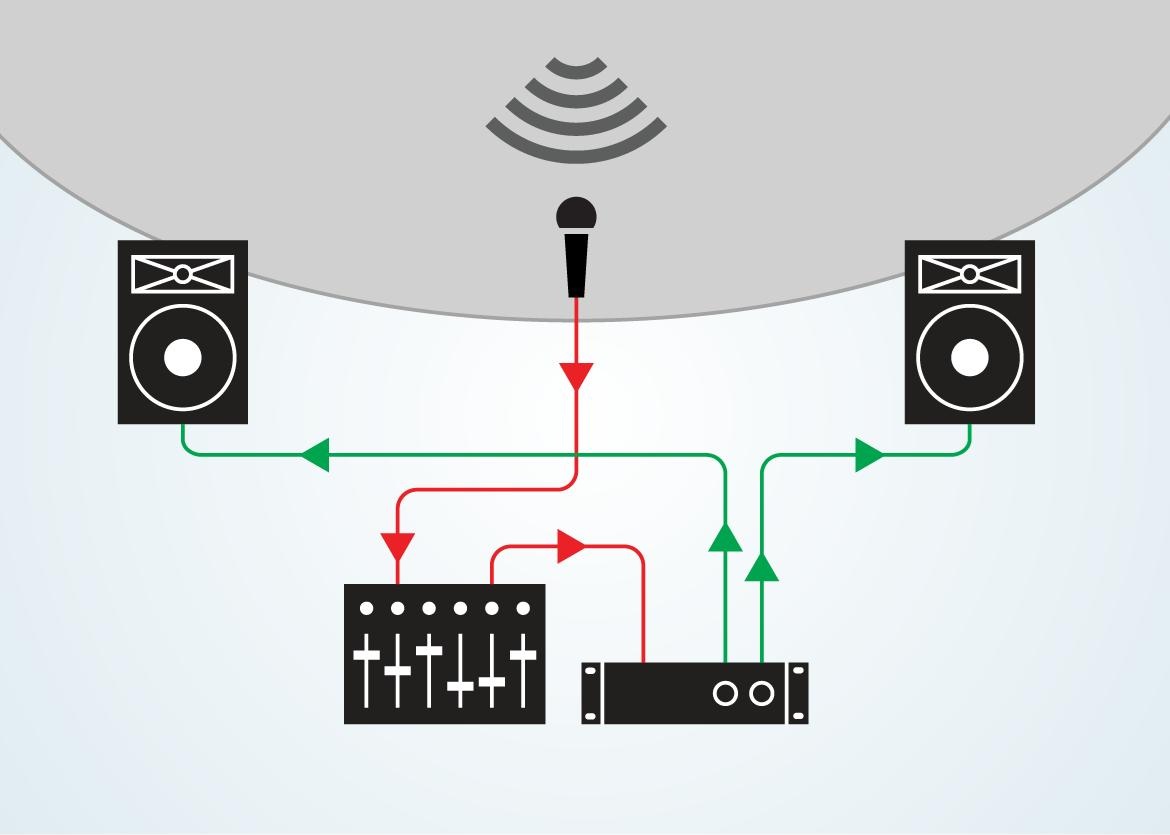

Sistemas de audio: fortalecimiento del flujo de señal para la excelencia acústica

Los amplificadores de búfer desempeñan un papel fundamental en los sistemas de audio al resolver desajustes de impedancia entre componentes como micrófonos, mezcladores, amplificadores y parlantes.

• Reducen la distorsión y preservan la fidelidad del sonido, asegurando que el audio original permanezca intacto durante la transmisión de la señal.

• En actuaciones en vivo o estudios de grabación, salvaguardan la claridad del sonido, ideal para ofrecer un audio nítido y auténtico.

• Las configuraciones de audio complejas se benefician de los buffers que integran equipos de alta definición sin comprometer la profundidad o el detalle del sonido.

Por ejemplo, al interconectar micrófonos de alta impedancia con consolas de mezcla de baja impedancia, los buffers evitan la degradación de la señal, una ventaja particularmente evidente en entornos de audio profesionales que exigen una producción de sonido impecable.

Control de voltaje estable en sistemas de energía

Los amplificadores de búfer contribuyen al funcionamiento confiable del sistema de energía al brindar salidas de voltaje consistentes y acomodar cargas variables.

• Reflejan el voltaje de entrada con precisión, creando un entorno estable para los componentes electrónicos sensibles al mitigar los problemas de sobrecarga.

• Los buffers son particularmente útiles en sistemas de energía renovable y dispositivos alimentados por baterías propensos a fluctuaciones de voltaje.

• Se utilizan en circuitos de potencia de múltiples etapas para garantizar la eficiencia, beneficiando a dispositivos que van desde electrodomésticos hasta maquinaria industrial.

Por ejemplo, en redes eléctricas complejas, el suavizado constante de voltaje mediante amplificadores buffer mejora el rendimiento y la confiabilidad, especialmente en sistemas que satisfacen demandas de energía fluctuantes.

Minimizar la interferencia de señales en circuitos de RF

En los circuitos de RF, los amplificadores de búfer desempeñan un papel esencial en el mantenimiento de la integridad de la señal en etapas complejas del procesamiento de la señal.

• Actúan como aisladores para evitar la degradación de la señal causada por la interacción entre etapas, lo que ayuda a una comunicación limpia a través de redes celulares, sistemas de radar y enlaces satelitales.

• Los protocolos de RF para dispositivos IoT y sistemas autónomos dependen de buffers para estabilizar las frecuencias, asegurando un funcionamiento confiable en condiciones exigentes.

• Los buffers suprimen el ruido y preservan la claridad de la transmisión, abordando los requisitos de aplicaciones impulsadas por la precisión, como la comunicación inalámbrica y los sistemas de navegación avanzados.

Por ejemplo, el diseño de sistemas de RF para vehículos autónomos sería ineficaz sin buffers que mantengan una transmisión de datos precisa e ininterrumpida.

Sensores: salvaguardando la integridad de los datos en las transmisiones

Los sensores suelen producir salidas de alta impedancia, que pueden sufrir atenuación durante la transmisión.Los amplificadores de búfer contrarrestan estas vulnerabilidades mediante la conversión.

• Las señales de alta impedancia se transforman en salidas de baja impedancia, lo que facilita la transmisión de datos ininterrumpida a través de distancias extendidas.

• Los sistemas de monitoreo ambiental incluyen amortiguadores para garantizar que las lecturas de temperatura o presión mantengan la precisión en largas distancias.

• En tecnología médica, dispositivos como monitores de ECG o sensores de glucosa dependen de amortiguadores para preservar la precisión de mediciones fisiológicas vitales.

Por ejemplo, en el sector sanitario, donde incluso las imprecisiones más pequeñas pueden afectar el diagnóstico o el tratamiento, los amplificadores de búfer mejoran la confiabilidad de las salidas de los sensores para realizar intervenciones médicas precisas.

Sistemas de adquisición de datos: respaldando la precisión en mediciones complejas

Los amplificadores de búfer son parte integral de los sistemas de adquisición de datos, ya que optimizan su capacidad para manejar señales analógicas antes de la digitalización.

• Previenen la interferencia de la señal y mantienen la integridad al agregar entradas de múltiples fuentes.

• La automatización industrial y la investigación científica requieren buffers para mejorar la precisión de los resultados del sistema en entornos con gran cantidad de datos.

• Aplicaciones como espectrometría o cromatografía aprovechan los amplificadores de búfer para lograr resultados confiables durante el análisis de datos simultáneo.

Por ejemplo, los laboratorios químicos dependen de amplificadores de búfer para obtener mediciones reproducibles en procedimientos de prueba precisos, lo que refuerza la confianza en los resultados experimentales.

Impacto fundamental en las tecnologías emergentes

Los amplificadores de búfer trascienden las funciones convencionales y permiten el avance de tecnologías innovadoras.

• Al resolver desafíos técnicos como desajustes de impedancia y aislamiento de señales, los buffers sientan las bases para las innovaciones modernas.

• Los sistemas sofisticados en campos como la computación cuántica, la robótica y la infraestructura 5G dependen en gran medida de amortiguadores para la confiabilidad operativa y la coherencia del sistema.

• Sus contribuciones se extienden a la creación de circuitos robustos de múltiples capas capaces de manejar las complejidades de los diseños electrónicos modernos.

Por ejemplo, en robótica, donde el funcionamiento perfecto de circuitos complejos es esencial, los amplificadores de búfer mejoran la estabilidad del sistema, esencial para tareas de alto rendimiento.

Conclusión

Los amplificadores de búfer mejoran la confiabilidad del circuito, mantienen señales claras y respaldan el rendimiento general del sistema.Su capacidad para aislar circuitos, igualar impedancias y estabilizar voltaje o corriente los hace valiosos en aplicaciones como sistemas de audio, sensores, circuitos de RF y adquisición de datos.Al reducir la distorsión y proteger los componentes sensibles, permiten un funcionamiento eficiente y consistente en la electrónica moderna.Con un diseño e integración adecuados, los amplificadores buffer siguen siendo una solución práctica para mantener la calidad de la señal en una amplia gama de diseños electrónicos.
