Explicación de los condensadores: guía de tipos, funcionamiento y aplicaciones

Los condensadores son componentes electrónicos básicos que almacenan y liberan carga eléctrica para respaldar muchas funciones importantes del circuito.Su capacitancia, material dieléctrico, tamaño y construcción determinan su desempeño en filtrado, acoplamiento, temporización, almacenamiento de energía y estabilización de voltaje.El artículo explica cómo funcionan los capacitores, describe las principales categorías de capacitores y enfatiza las mejoras recientes en materiales, confiabilidad, miniaturización y eficiencia.También muestra por qué la selección, las condiciones de funcionamiento y el mantenimiento adecuados son importantes en el diseño electrónico moderno.

Catálogo

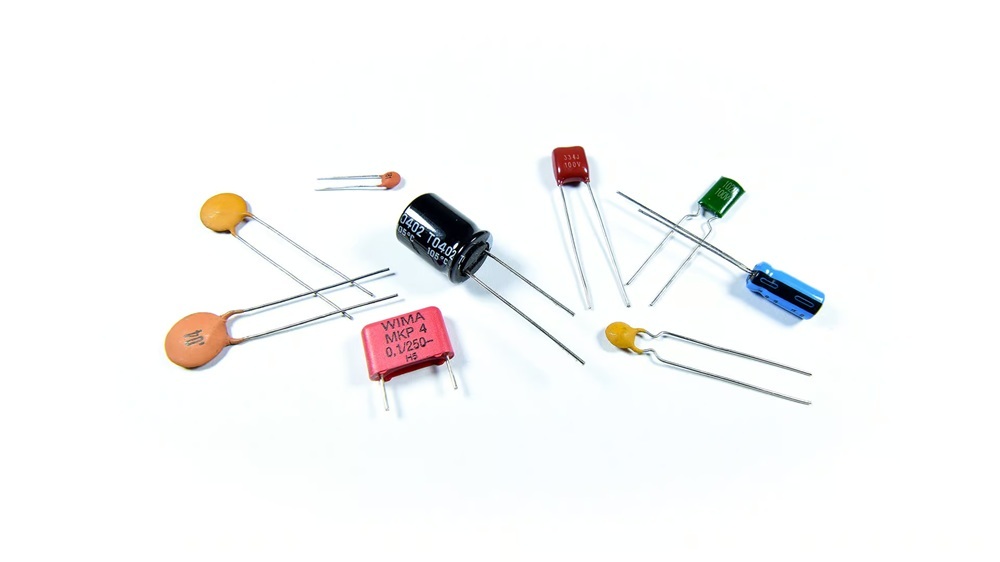

Explorando los condensadores

Los condensadores son elementos esenciales en los circuitos electrónicos, conocidos por su capacidad para almacenar y liberar carga eléctrica de forma controlada.Al gestionar la energía eléctrica, influyen en el comportamiento del circuito a través de su característica cuantificada llamada capacitancia.Esta característica mide la carga mantenida bajo una diferencia de potencial de CC de 1 voltio y se expresa en faradios (F).Sin embargo, debido a la impracticabilidad de los faradios en la mayoría de las aplicaciones, comúnmente se utilizan unidades más pequeñas como microfaradios (μF), nanofaradios (nF) y picofaradios (pF):

• 1 F equivale a 1.000.000 µF.

• 1 µF equivale a 1.000 nF o 1.000.000 pF.

La versatilidad de los condensadores permite su integración en diversas aplicaciones.Actúan como barreras para las corrientes de CC al tiempo que permiten que las señales de CA fluyan, almacenen carga para el suministro de energía y estabilicen las señales mediante filtrado.Los condensadores más pequeños encuentran aplicaciones frecuentes en sistemas de alta frecuencia, como osciladores y radios, donde la precisión es fundamental.Por otro lado, los condensadores más grandes destacan en escenarios de mayor almacenamiento de energía y filtrado de energía, mejorando el rendimiento en sistemas que requieren un suministro de energía estable.Innovaciones como los condensadores cerámicos multicapa (MLCC) introducen soluciones compactas de alta capacitancia, ampliando su utilidad en diseños restringidos.Mientras tanto, los condensadores electrolíticos, con su naturaleza polarizada, siguen siendo indispensables en funciones específicas.Incluso con materiales y diseños mejorados, aún se requiere una orientación correcta durante la instalación para evitar fallas.

Los condensadores operan a través de dos procesos fundamentales:

• Cargando: La energía eléctrica se almacena como un campo eléctrico entre dos placas conductoras separadas por un material dieléctrico.
• descargando: Esta energía almacenada se libera nuevamente al circuito, contribuyendo al flujo eléctrico.

Estos dos procesos no son meramente teóricos sino que se observan en numerosos escenarios prácticos:

• En los adaptadores de corriente, los zumbidos de baja frecuencia se deben a condensadores de filtrado configurados o clasificados incorrectamente, un defecto que se mitiga en gran medida en los diseños modernos para mejorar la confiabilidad.
• En los sistemas de audio, los condensadores de filtro mantienen una potencia constante para evitar interrupciones durante fluctuaciones inesperadas de la carga, lo que mejora directamente la fidelidad y la estabilidad del sonido.

El principio de “pasar CA mientras se bloquea CC” es el núcleo de muchas aplicaciones de condensadores.Los usos clave incluyen:

• Acoplamiento de señal: Aislar los niveles de CC entre las etapas del circuito y al mismo tiempo permitir la transferencia de señales de CA.
• Redes de derivación: Omitir frecuencias no deseadas para preservar la claridad de la señal.
• Aplicaciones de filtrado: Suaviza el ruido de la fuente de alimentación y estabiliza las salidas.

Un condensador se carga y descarga continuamente con señales de CA.Este comportamiento admite el funcionamiento en sistemas tanto digitales como analógicos.Este efecto se utiliza para lograr aislamiento de voltaje, control de señal y reducción de ruido.Los sistemas de comunicación suelen utilizar conjuntos de condensadores para mejorar la calidad de la señal, lo que demuestra la importancia de estos componentes.

Las tecnologías emergentes exigen condensadores cada vez más compactos, robustos y energéticamente eficientes.Los avances recientes incluyen:

• Condensadores cerámicos multicapa (MLCC) : Aprovechando materiales cerámicos avanzados para ofrecer alta capacitancia en formas miniaturizadas, atendiendo a dispositivos como teléfonos inteligentes, electrónica automotriz y dispositivos portátiles.
• Dieléctricos mejorados: Promover una mayor densidad energética y una mejor gestión térmica, alineándose con las necesidades modernas de eficiencia y confiabilidad en espacios más reducidos.

Se consideran cuidadosamente factores clave como los cambios de temperatura, la resistencia en serie equivalente (ESR) y la tolerancia de capacitancia.Ajustar estos parámetros ayuda a que los capacitores funcionen bien en condiciones diferentes y exigentes, lo que los convierte en soluciones efectivas en sistemas complejos.

La gestión del rendimiento de un condensador a menudo comienza con la apreciación de sus limitaciones.Por ejemplo:

• Condensadores electrolíticos: Propensos a degradarse con el tiempo debido a la evaporación de su electrolito, enfatizando la importancia del mantenimiento periódico en aplicaciones de alto estrés.
• Condiciones de funcionamiento: Las pautas de los fabricantes especifican parámetros, incluidos los rangos de temperatura permitidos, la corriente de ondulación y las condiciones ambientales, que deben cumplirse para evitar fallas prematuras.

Categorías de condensadores

Condensadores fijos

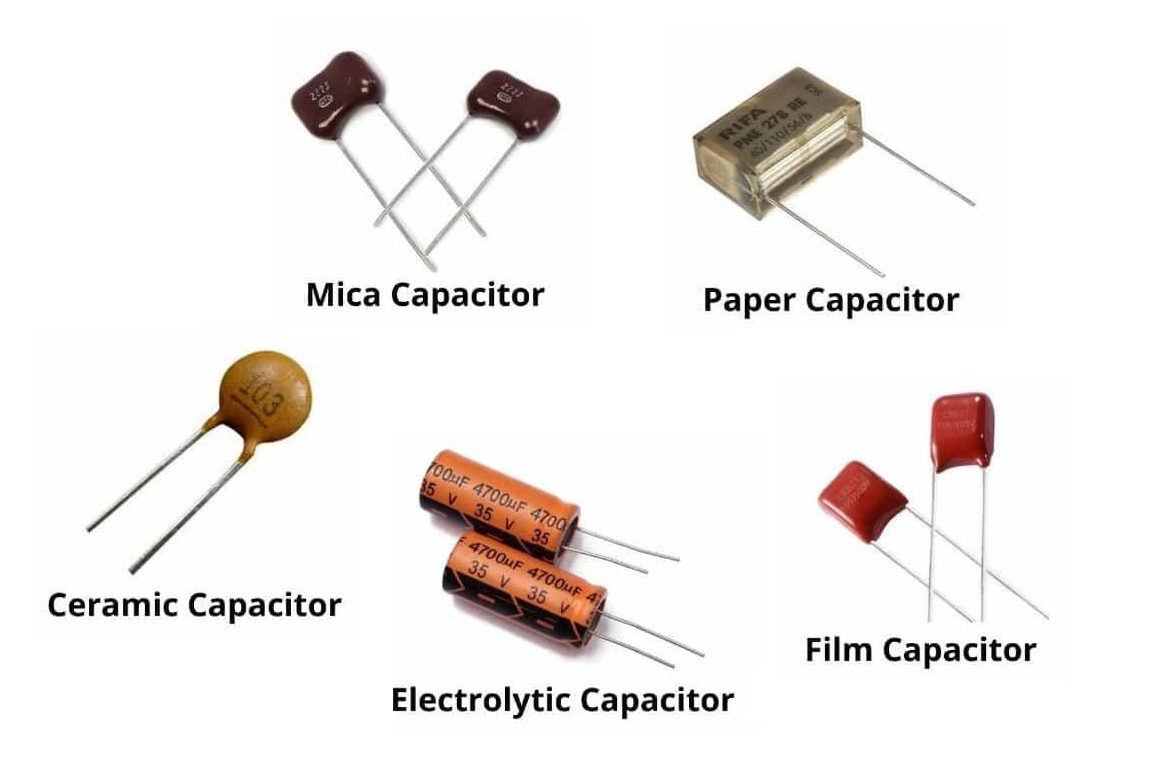

Los condensadores fijos exhiben un valor de capacitancia predefinido determinado por sus materiales dieléctricos, y se adaptan a un amplio espectro de aplicaciones electrónicas.Varias opciones dieléctricas optimizan el rendimiento según necesidades específicas, incluidos los tipos de cerámica, mica, papel, película y electrolíticos.

• Condensadores cerámicos: Los condensadores cerámicos utilizan materiales de alta constante dieléctrica, como el titanato de bario, para refinar sus atributos funcionales.Las versiones cerámicas de alta frecuencia se prefieren para circuitos de radiofrecuencia donde la estabilidad de la señal define el éxito de la aplicación, mientras que las variedades de baja frecuencia brindan soluciones confiables en funciones no críticas como la derivación de señales.Los condensadores cerámicos monolíticos (MLCC) abordan la creciente demanda de productos electrónicos compactos, equilibrando la miniaturización con relaciones robustas de capacitancia-densidad.Su integración en sectores como la tecnología móvil, los sistemas de comunicaciones y la instrumentación sanitaria revela la alineación del ingenio de la ingeniería con los requisitos.

• Condensadores de mica: Los condensadores de mica son famosos por su precisión y durabilidad inquebrantables.Su resiliencia los hace valiosos en entornos de alta frecuencia, especialmente para mantener la coherencia oscilatoria en las redes de comunicación.Estos componentes destacan en circuitos de sintonización sensibles, donde pequeñas desviaciones de capacitancia pueden producir implicaciones significativas para la estabilidad de la señal.En comparación con tipos alternativos, los condensadores de mica resultan especialmente adecuados en aplicaciones duraderas y de alta confiabilidad, lo que subraya los principios de ingeniería de materiales adaptados para una funcionalidad duradera.

• Condensadores de papel: Si bien los diseños modernos han reemplazado en gran medida los condensadores de papel con variedades de películas avanzadas, sus capacidades de autorreparación siguen siendo beneficiosas en casos de uso especializados, como aplicaciones de alto voltaje.Estos condensadores invocan información sobre la progresión histórica de la tecnología dieléctrica, transmitiendo la transición de construcciones ambientalmente vulnerables a soluciones contemporáneas optimizadas para tolerancia térmica y confiabilidad extendida.

• Condensadores de película: Al implementar dieléctricos plásticos especializados, como poliéster, polipropileno y poliestireno, los condensadores de película unen la durabilidad con la consistencia eléctrica.Estos componentes destacan en circuitos de acoplamiento, derivación de señales y aplicaciones de temporización donde el rendimiento predecible es fundamental.Los condensadores de película son fundamentales en sistemas que exigen alta fidelidad de señal, como equipos de audio y controles de automatización industrial, asegurando un funcionamiento perfecto y cumpliendo con estrictos estándares de calidad.

• Condensadores electrolíticos: Los condensadores electrolíticos proporcionan valores de capacitancia significativos dominados por sus finas capas dieléctricas de óxido.Si bien los requisitos de polaridad rigen sus limitaciones de uso, innovaciones como los diseños electrolíticos de polímero conductor y aluminio híbrido han reducido la resistencia en serie equivalente (ESR), mejorando el rendimiento para dominios de alta frecuencia.Las aplicaciones incluyen gestión de energía eficiente en vehículos eléctricos y sistemas de energía avanzados, con variantes basadas en tantalio que resultan esenciales para dispositivos compactos que requieren estabilidad y confiabilidad incomparables.

Condensadores recortadores

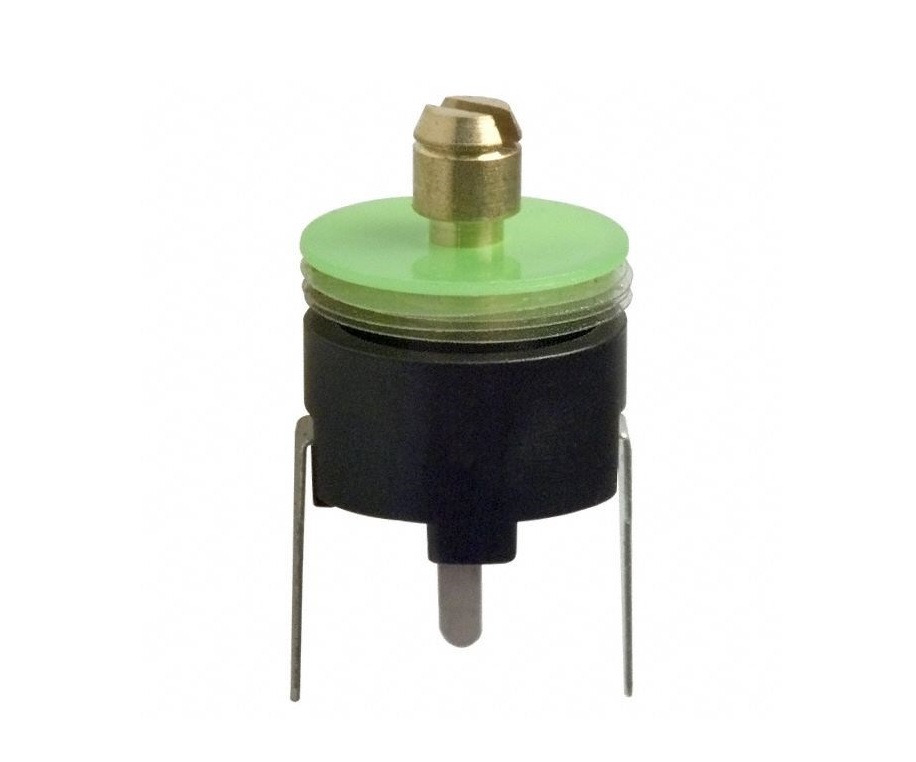

Los condensadores recortadores permiten ajustes de precisión en la capacitancia del circuito para una calibración de rendimiento óptima.Una vez sintonizados, su valor se vuelve fijo, lo que les permite mantener la integridad del circuito.Estos condensadores utilizan dieléctricos como porcelana, mica y poliestireno, cada uno de los cuales cumple demandas específicas de estabilidad, calidad y restricciones dimensionales.Las aplicaciones comunes incluyen la alineación de frecuencias en osciladores y el ajuste fino dentro de los sistemas de comunicación, cerrando la brecha entre el diseño y las tolerancias funcionales.Estos condensadores se utilizan a menudo durante la fabricación y reparación para manejar variaciones en los valores de los componentes y las condiciones del sistema.

Condensadores variables

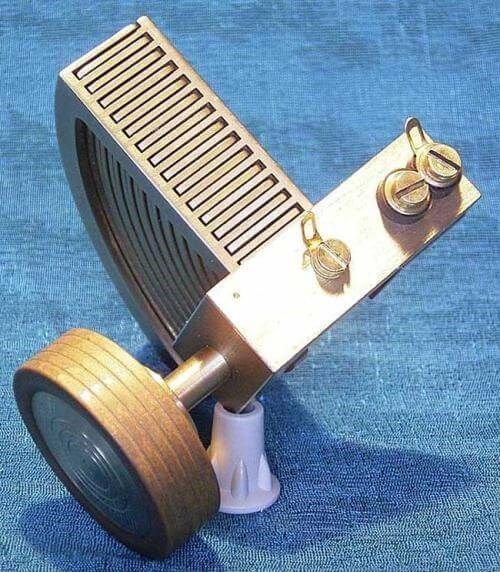

Los condensadores variables admiten modificaciones dinámicas de capacitancia para adaptarse a las necesidades operativas cambiantes.Son indispensables en tareas como sintonización de resonancia, optimización de señales de radio y acoplamiento de circuitos.Los diseños dieléctricos de aire destacan por su confiabilidad, mientras que los modelos dieléctricos de película se alinean con los requisitos modernos para una mayor durabilidad y adaptabilidad a la temperatura.Algunas configuraciones avanzadas, como los condensadores dobles, cuentan con mecanismos de doble rotor que ofrecen mayor precisión en infraestructuras de RF complejas, lo que ilustra su papel en el perfeccionamiento del control de circuitos específicos de aplicaciones.

Avances contemporáneos en condensadores

El progreso en la tecnología de capacitores remodela continuamente tanto el uso como las posibilidades del mercado.Los avances recientes enfatizan el impulso hacia una mayor eficiencia y funcionalidades innovadoras.

• Supercondensadores: Combinando los rápidos ciclos de carga y descarga de los condensadores tradicionales con capacidades de almacenamiento de energía a nivel de batería, los supercondensadores han revolucionado numerosos campos, desde los sistemas de energía renovable hasta la movilidad eléctrica y las redes eléctricas de emergencia.Su influencia se extiende a la estabilización de las fluctuaciones de energía durante los picos de carga, presentando soluciones confiables para las preocupaciones de sostenibilidad de hoy en día.

• Condensadores de polímero: Al reemplazar los electrolitos líquidos convencionales con polímeros conductores sólidos, estos capacitores ofrecen una ESR más baja, un manejo superior de la temperatura y una alta confiabilidad en operaciones a largo plazo.Sus aplicaciones abarcan sectores que requieren un rendimiento constante de alta frecuencia, como dispositivos portátiles, convertidores de potencia y sistemas integrados, lo que refleja la interacción entre la practicidad y las innovaciones de fabricación de vanguardia.

• Condensadores cerámicos monolíticos de alta capacitancia (MLCC): Los avances en la ingeniería de materiales han elevado los MLCC a la vanguardia del diseño de circuitos compactos, logrando niveles de capacitancia superiores a 100 µF en espacios muy reducidos.Este progreso respalda la gestión de energía en dispositivos que exigen una eficiencia energética excepcional, como drones y teléfonos inteligentes, donde las limitaciones espaciales dictan diseños de circuitos sofisticados.

La industria de los condensadores ha adoptado la sostenibilidad a medida que las prioridades de fabricación evolucionan bajo presiones ecológicas.Regulaciones como la Restricción de Sustancias Peligrosas (RoHS) fomentan prácticas de producción ambientalmente responsables, lo que influye en la selección de materiales y las estrategias de cumplimiento.Los fabricantes incorporan cada vez más soluciones ecológicas, incluidas soldaduras sin plomo y materiales reciclables, manteniendo al mismo tiempo estrictos estándares de calidad.Los mercados orientados a la conservación de energía muestran un interés creciente en tecnologías de condensadores alternativas, promoviendo diseños rentables y sostenibles adaptados a la producción a gran escala y a diversas aplicaciones.

Conclusión

Los condensadores siguen siendo esenciales en la electrónica porque ayudan a gestionar la energía, mejorar la calidad de la señal, estabilizar la energía y respaldar el funcionamiento confiable del circuito.Los distintos tipos de condensadores satisfacen diferentes necesidades, desde diseños fijos y variables hasta opciones avanzadas como supercondensadores, condensadores de polímero y MLCC de alta capacitancia.A medida que la tecnología continúa exigiendo componentes más pequeños, más eficientes y más duraderos, el desarrollo de capacitores seguirá siendo importante para mejorar el rendimiento, extender la vida útil y respaldar los sistemas electrónicos sustentables.

Preguntas frecuentes [FAQ]

1. ¿Qué tipos de condensadores se utilizan habitualmente?

Los condensadores se agrupan según cómo están construidos y el material que contienen.Los tipos comunes incluyen condensadores electrolíticos para alta capacitancia, supercondensadores para almacenamiento de energía, condensadores de película para uso de alta frecuencia y condensadores cerámicos para circuitos estables y de uso general.Algunos tipos especiales, como los condensadores de mica y tantalio, se utilizan en aplicaciones específicas.Cada tipo está diseñado para diferentes necesidades de circuito.

2. ¿En qué se diferencian los tipos de condensadores entre sí?

Los condensadores se diferencian principalmente en el material utilizado entre sus placas.Este material afecta su rendimiento, incluido el rango de capacitancia, el manejo de voltaje y la respuesta de frecuencia.Los condensadores cerámicos son estables y se utilizan en circuitos de alta frecuencia, mientras que los condensadores de película proporcionan un fuerte aislamiento y un buen rendimiento en altas frecuencias.Otros factores como el tamaño, el comportamiento de la temperatura y la vida útil también afectan la elección del condensador.

3. ¿Cómo funciona un condensador?

Un condensador almacena energía eléctrica mediante dos placas conductoras separadas por un material llamado dieléctrico.Cuando se aplica voltaje, se forma un campo eléctrico entre las placas, lo que permite almacenar y liberar energía cuando sea necesario.Esta función ayuda a estabilizar el voltaje, filtrar señales y respaldar el control de potencia en los circuitos.

4. ¿Se pueden utilizar condensadores tanto en circuitos de CA como de CC?

Los condensadores funcionan tanto en circuitos de CA como de CC, pero se comportan de manera diferente.En CC, se cargan y luego bloquean la corriente constante.En CA, se cargan y descargan continuamente, permitiendo el paso de las señales.Esto los hace útiles para filtrar, controlar señales y mejorar el rendimiento del circuito.

5. ¿Qué factores son importantes a la hora de elegir un condensador?

La selección de un condensador depende de la tensión nominal, el valor de capacitancia y el tipo.La clasificación de voltaje debe ser mayor que el voltaje del circuito para evitar daños.La capacitancia debe coincidir con las necesidades del circuito.El tipo también debe adaptarse a la aplicación, ya sea para un diseño compacto, un alto almacenamiento de energía o un rendimiento estable.Consultar las hojas de datos ayuda a garantizar la elección correcta.
