Explicación de los modos y causas de falla del condensador cerámico

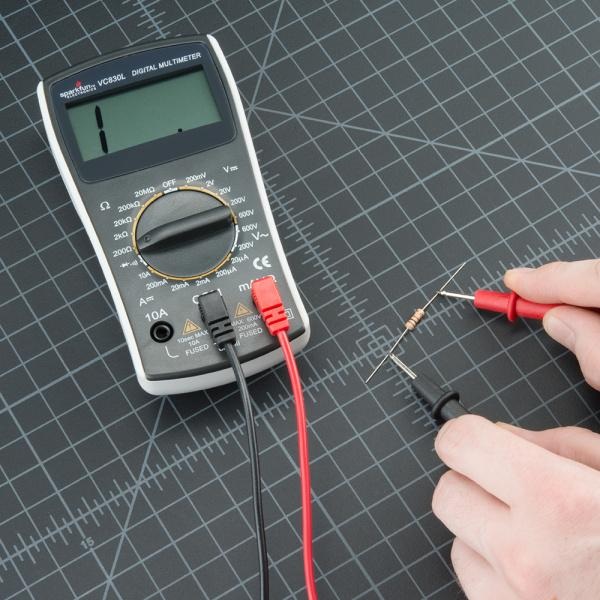

Las resistencias óhmicas son componentes básicos de un circuito que proporcionan una resistencia estable y siguen la ley de Ohm, donde la corriente cambia directamente con el voltaje aplicado.Su comportamiento lineal predecible respalda el diseño, las pruebas y la resolución de problemas de circuitos precisos en sistemas electrónicos tanto simples como avanzados.Desde el control de corriente y la división de voltaje hasta el acondicionamiento de señales y la administración de energía, las resistencias óhmicas se usan ampliamente porque ayudan a mantener un rendimiento confiable y consistente del circuito en condiciones normales de operación.

Catálogo

Modos de falla comunes de los condensadores cerámicos

Los condensadores cerámicos son ampliamente considerados por su confiabilidad, pero a menudo surgen tres modos distintivos de falla relacionados con el voltaje debido a factores causales específicos.Cada modo de falla exhibe características únicas y garantiza resoluciones específicas para mitigar los riesgos durante la aplicación.El estudio de estos mecanismos ayuda a mejorar la confiabilidad y respalda mejores métodos de producción.

Penetración cerámica del borde del electrodo (rotura en el borde de la superficie plateada)

Este modo de falla se caracteriza por la descomposición del material que se origina en los bordes de la superficie del electrodo de plata.A menudo se debe a factores como deficiencias en la formulación del polvo cerámico o una densificación insuficiente en el borde del electrodo durante la fabricación.Estas inconsistencias de los materiales pueden dar lugar a defectos microestructurales, incluidas grietas y poros.Bajo tensiones de voltaje repetidas, estas anomalías pueden evolucionar y provocar fracturas expandidas o degradación del material.Los signos observables incluyen fracturas de cerámica con marcas de ablación y ensanchamiento de poros en los bordes.

• Los factores causales comunes incluyen:

- Propiedades inferiores del polvo cerámico.
- Problemas del proceso de fabricación relacionados con la densificación de bordes.

• Indicadores observables:

- Fracturas cerámicas con marcas de ablación visibles.
- Se forman poros agrandados en los bordes de los electrodos.

Las formulaciones de materiales mejoradas han mostrado resultados efectivos en la mitigación de defectos relacionados con los bordes.Refinar las propiedades del polvo cerámico, emplear técnicas avanzadas de recubrimiento de bordes y optimizar los parámetros de presión de producción son estrategias viables.El monitoreo continuo de la calidad durante las etapas de fabricación refuerza aún más la integridad de los bordes, lo que contribuye a reducir las tasas de falla.

Formación de caminos conductores o daños en los bordes de las virutas de cerámica (rotura a lo largo de los bordes laterales)

Este tipo de falla se origina en los bordes laterales de los capacitores cerámicos.Ocurre principalmente debido a la acumulación de contaminantes en la superficie, como residuos de soldadura, aceites o desechos conductores, que crean caminos conductores no deseados.Los factores agravantes pueden incluir procesos de recubrimiento subóptimos, burbujas de aire atrapadas o técnicas de curado desiguales.Los síntomas a menudo se presentan como explosiones laterales, colapso del material o quemaduras en los bordes en forma de arco.

• Las causas fundamentales incluyen:

- Contaminantes como escorias de soldadura y residuos conductores.
- Burbujas de aire o material mal curado durante la fabricación.

• Signos de falla observables:

- Estallidos de borde lateral o colapso físico.
- Marcas de quemaduras que se asemejan a arcos eléctricos.

Las estrategias de mitigación efectivas se centran en garantizar una estricta limpieza ambiental durante la fabricación, controlar los niveles de flujo durante el ensamblaje y optimizar la profundidad de inmersión durante el procesamiento.La limpieza y el control periódicos del equipo, junto con las mejoras en la densidad del recubrimiento y la consistencia del curado, mejoran el rendimiento del aislamiento y reducen los puntos débiles.Las observaciones de la industria subrayan el papel de la precisión en el mantenimiento de una alta confiabilidad en este modo de falla.

Penetración cerámica del electrodo interno (desglose en la zona central)

Las averías que se producen en la zona central del condensador se deben a vulnerabilidades estructurales internas, como una compacidad inadecuada, bolsas de aire atrapadas, grietas o impurezas conductoras incrustadas durante la producción.Estos problemas pueden provocar una rotura dieléctrica localizada, lo que provoca poros, fracturas o estallidos concentrados en el núcleo del material cerámico.

• Las debilidades estructurales internas pueden incluir:

- Baja compacidad de los materiales cerámicos.
- Espacios de aire o grietas dentro del núcleo dieléctrico.
- Impurezas conductoras incrustadas.

• Síntomas comunes:

- Formación de poros y grietas localizadas en el centro.
- Explosiones repentinas o degradación localizada del material.

Las estrategias para abordar estos fallos giran en torno al avance de las técnicas de encapsulación y densificación de recubrimientos.El empleo de procesos de aislamiento modernos combinados con estrictos protocolos de curado ayuda a minimizar las impurezas y mejorar la integridad del material.El mantenimiento y la supervisión de rutina de los equipos de producción garantizan un aislamiento constante y mejoran el rendimiento a largo plazo.La evidencia empírica demuestra que la eliminación proactiva de residuos conductores menores en etapas propensas a la contaminación mejora significativamente la durabilidad del capacitor.

Principales causas de fallas de los condensadores cerámicos

Las fallas en los capacitores cerámicos surgen de una variedad multifacética de factores, a menudo entrelazados, que influyen en su confiabilidad operativa y rendimiento.Al analizar estas causas y su impacto, los ingenieros pueden diseñar estrategias informadas para mitigar los riesgos y mejorar la durabilidad en aplicaciones prácticas.A continuación, se analizan en detalle las causas principales.

La humedad y su impacto en los parámetros eléctricos

• Degradación del rendimiento en entornos de alta humedad

Los condensadores cerámicos que funcionan en entornos de alta humedad a menudo experimentan una disminución gradual de su rendimiento.La condensación en las superficies reduce la resistencia del aislamiento, particularmente en diseños semisellados vulnerables a la filtración de humedad.Cuando la humedad penetra en el dieléctrico, desencadena la corrosión electroquímica de los cables conductores, exacerbada bajo temperaturas elevadas donde el agua se disocia en iones.

• Daño irreversible al medio dieléctrico

Incluso después de que se haya evacuado la humedad, el medio dieléctrico a menudo permanece permanentemente comprometido.Esta degradación irreversible pone de relieve los desafíos a la hora de restaurar los niveles de rendimiento originales después de la exposición a alta humedad.

• Contramedidas de ingeniería

- Las tecnologías de sellado avanzadas y los revestimientos a prueba de humedad se han mostrado muy prometedores.
- Los procedimientos de secado antes del sellado durante la producción pueden reducir eficazmente los riesgos de humedad residual.
- La incorporación de pruebas de uso real en regiones tropicales y costeras puede ayudar a perfeccionar los estándares ambientales, identificando parámetros de confiabilidad a largo plazo donde los riesgos de degradación aumentan.

El desafío de la migración de iones de plata

• Mecanismos de formación de dendritas

La migración de iones de plata, más frecuente en condensadores con electrodos a base de plata, se inicia mediante electrólisis en ambientes húmedos y de alta temperatura.Este proceso genera iones que viajan a través del dieléctrico formando dendritas conductoras.Estas dendritas degradan la resistencia del aislamiento, introducen corrientes de fuga y potencialmente provocan cortocircuitos.

• Efectos sobre la capacitancia y la estabilidad dieléctrica

La migración de iones altera las propiedades de difusión térmica, debilitando el dieléctrico y reduciendo la capacitancia.Los huecos microscópicos que se forman durante la sinterización agravan aún más las vías de migración.

• Estrategias de mitigación

- El cambio a electrodos de níquel demuestra una mayor estabilidad química y reduce los riesgos de migración de iones.
- Se han adoptado compuestos de plata-paladio o materiales de frita de vidrio para interrumpir las vías de migración.
- Los avances en la fabricación, como los sistemas automatizados de detección de dendritas, representan medidas preventivas adicionales.

Mecanismos de descomposición de alta temperatura

• Causas de avería interna

La ruptura dieléctrica a altas temperaturas a menudo se debe a irregularidades en la fabricación de materiales cerámicos.Los efectos del envejecimiento, como la migración de iones o la degradación electroquímica, aumentan los riesgos.Elementos como el dióxido de titanio, que presentan estados iónicos inestables, aceleran el debilitamiento dieléctrico durante un estrés prolongado.

• Problemas de formación de arcos superficiales

Las fallas de los arcos superficiales generalmente ocurren debido a la deposición de una película de agua y la distorsión de los iones de plata cerca de los electrodos, amplificada aún más en condiciones de humedad.

• Enfoques preventivos

- Ampliar el espacio entre electrodos reduce las concentraciones de tensión en escenarios de alta temperatura.
- Los recubrimientos hidrofóbicos minimizan la formación de película de agua, evitando la formación de arcos en la superficie.
- Los refinamientos de fabricación para limitar las microfisuras mejoran la confiabilidad dieléctrica.
- Los operadores deben priorizar los componentes con materiales dieléctricos avanzados para entornos de alta temperatura.

Avances en el desarrollo de materiales para electrodos

• Transición de electrodos de plata a níquel

Los electrodos de plata, si bien alguna vez fueron dominantes, exhibieron importantes inconvenientes debido a la migración de iones.Los compuestos de níquel y plata-paladio presentan alternativas más estables, lo que prolonga la vida útil de los condensadores en condiciones difíciles.

• Papel de la frita de vidrio y sinterización mejorada

La integración de frita de vidrio en los electrodos mejora la compacidad dieléctrica, reduciendo efectivamente las vías de migración.Al mismo tiempo, las innovaciones en los procesos de sinterización han logrado estructuras cerámicas más densas, mejorando la durabilidad tanto térmica como mecánica.

• Colaboración industrial y soluciones específicas para aplicaciones

- Los condensadores con propiedades materiales mejoradas tienen prioridad en aplicaciones aeroespaciales y automotrices.
- Una colaboración más estrecha entre fabricantes y usuarios ayuda a crear soluciones adecuadas para condiciones exigentes.

Fracturas en condensadores cerámicos laminados

• Causas de las fracturas inducidas por estrés mecánico

Durante la soldadura y el funcionamiento de la placa de circuito, los condensadores cerámicos laminados a menudo se fracturan bajo tensiones mecánicas.Las tensiones de flexión y los desajustes de expansión térmica provocan la propagación de grietas, especialmente en paquetes de condensadores más pequeños con capacidades limitadas de distribución de tensiones.

• Técnicas de mitigación de fracturas

- Los diseños de interconexión flexibles o paquetes más pequeños y mecánicamente robustos reducen los riesgos de fractura.
- El refuerzo mecánico en placas de circuito impreso alivia las concentraciones de tensiones localizadas.
- Los técnicos de ensamblaje deben centrarse en la precisión de la alineación y adoptar prácticas de retrabajo para limitar la tensión durante la soldadura.

Dinámica del crack y gestión a largo plazo

• Degradación del aislamiento por grietas

Las grietas comprometen la resistencia del aislamiento, exponen los condensadores a descargas de arco y aumentan la probabilidad de fallas.

• Refinamiento de procesos de soldadura y compatibilidad

La optimización de los diseños de soldadura con formas que amortigüen la tensión y perfiles térmicos precisos durante los procesos de reflujo puede reducir sustancialmente los incidentes de fractura.Los análisis de compatibilidad de materiales garantizan aún más la confiabilidad a largo plazo en aplicaciones de alto estrés.

• Fortalecimiento de las laminaciones para entornos exigentes

Las laminaciones multicapa y el embalaje con pasadores reforzados mejoran la resistencia a la fatiga.Además, la incorporación de simulaciones en las etapas de diseño ofrece información importante sobre las estrategias de reducción de fracturas.

Abordar la fusión de la soldadura de terminales durante la soldadura por ola

• Estrés térmico y desprendimiento de soldadura

La soldadura por ola produce un estrés térmico significativo, que a menudo conduce a la fusión de la soldadura o al desprendimiento de los terminales, especialmente cuando los componentes no están diseñados para condiciones tan extremas.

• Medidas Preventivas Estratégicas

- Los componentes deben someterse a pruebas específicas de resistencia a la temperatura durante la producción.
- El cambio a soldadura por reflujo mejora la estabilidad térmica, lo que la convierte en la opción preferida para aplicaciones sensibles a la temperatura.
- El perfilado térmico exhaustivo en los lanzamientos de producción garantiza la coherencia del ensamblaje y reduce el riesgo de fallas de conectividad relacionadas con la soldadura.

Conclusión

Las resistencias óhmicas siguen siendo importantes en electrónica debido a su resistencia estable, comportamiento lineal de corriente-voltaje y amplio uso práctico en muchos tipos de circuitos.Una comprensión clara de en qué se diferencian de los componentes no óhmicos, cómo se les aplica la ley de Ohm y cómo factores como la temperatura, el material y la potencia nominal afectan el rendimiento respaldan mejores decisiones de diseño.La selección adecuada y el uso correcto de resistencias óhmicas mejoran la estabilidad, la eficiencia, la seguridad y la confiabilidad del circuito a largo plazo.

Preguntas frecuentes [FAQ]

1. ¿Cuáles son las funciones principales que cumplen los condensadores cerámicos en el diseño de circuitos?

Los condensadores cerámicos se utilizan para respaldar el funcionamiento estable del circuito.Ayudan a pasar señales entre etapas, reducir el ruido y mantener estable el voltaje.También filtran señales no deseadas y funcionan bien en circuitos de alta frecuencia debido a su pequeño tamaño y bajas pérdidas.

2. ¿En qué se diferencian los condensadores cerámicos de los condensadores electrolíticos?

Los condensadores cerámicos utilizan un material cerámico sólido, lo que los hace estables y adecuados para uso de alta frecuencia.Los condensadores electrolíticos utilizan una estructura de base líquida, lo que les permite almacenar más carga pero los hace menos estables en condiciones cambiantes.Los tipos cerámicos se utilizan en circuitos pequeños y rápidos, mientras que los tipos electrolíticos se utilizan donde se necesita alta capacitancia, como fuentes de alimentación.

3. ¿Los condensadores cerámicos están diseñados para sistemas de CC, sistemas de CA o ambos?

Los condensadores cerámicos se pueden utilizar tanto en circuitos de CC como de CA.En los sistemas de CC, ayudan a suavizar el voltaje y reducir el ruido.En los circuitos de CA, se encargan del filtrado y acoplamiento de señales.Su amplia gama de valores y tensiones nominales permite su uso en muchos tipos de circuitos.

4. ¿Cuáles son las razones típicas por las que fallan los condensadores cerámicos?

Los condensadores cerámicos fallan debido al estrés causado por la manipulación, el calor o la sobrecarga eléctrica.El exceso de voltaje puede dañar la estructura interna, mientras que la presión física o una mala soldadura pueden provocar grietas.Los cambios de temperatura también pueden crear tensión entre el condensador y la placa de circuito, lo que provoca fallas.

5. ¿Por qué a veces se agrietan las virutas de cerámica y cómo se puede solucionar este problema?

Las virutas de cerámica se agrietan bajo tensión física o térmica.La flexión de la placa de circuito o los cambios repentinos de temperatura pueden crear presión sobre el componente.Un mal diseño de PCB puede empeorar esto.Un diseño cuidadoso, una soldadura controlada y un manejo adecuado ayudan a reducir el riesgo de grietas.
