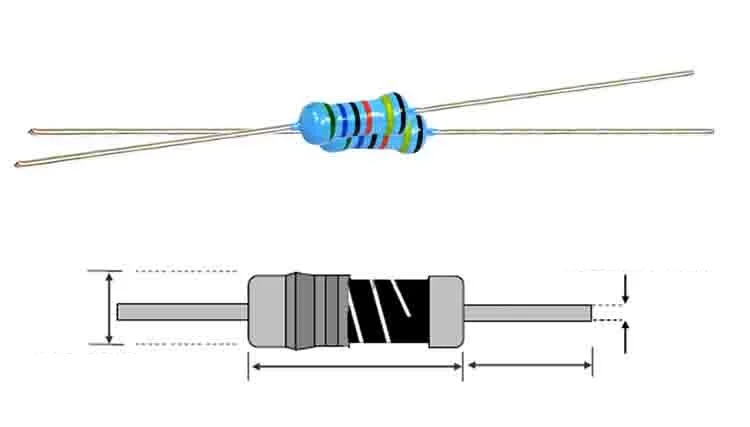

Elección de la resistencia terminal del bus CAN adecuada: explicación de 120 Ω y 0,25 W

Las resistencias terminales son esenciales en los sistemas de bus CAN porque ayudan a mantener una comunicación estable y precisa entre los dispositivos conectados.Este artículo explica cómo reducen el ruido, previenen los reflejos de la señal y mejoran la recuperación de la señal en la red.También analiza por qué se utilizan resistencias de 120 Ω como valor estándar para la terminación del bus CAN y cómo las potencias nominales adecuadas, como 0,25 W y 0,5 W, afectan la seguridad, el rendimiento térmico y la confiabilidad a largo plazo.En conjunto, estos temas muestran cómo la selección correcta de resistencia respalda el funcionamiento confiable del bus CAN en condiciones del mundo real.

Catálogo

El papel de las resistencias terminales

Las resistencias terminales son importantes en los sistemas de bus CAN porque ayudan a mantener la comunicación estable y confiable.Reducen el ruido, evitan reflejos de señal y permiten un flujo de datos fluido entre dispositivos.Estas resistencias se colocan en ambos extremos del bus para mantener el comportamiento adecuado de la señal en toda la red.

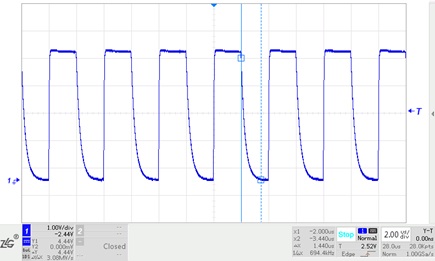

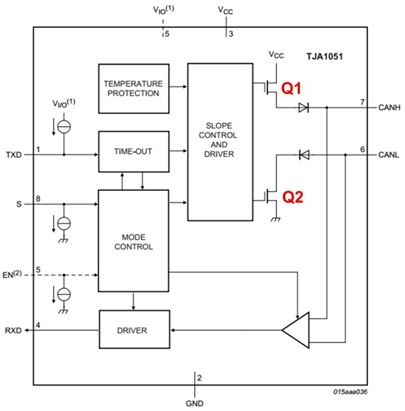

El bus CAN funciona en dos estados, dominante y recesivo, en función de las diferencias de voltaje.Cuando el sistema está en estado recesivo, se vuelve más sensible al ruido externo.Pequeñas perturbaciones eléctricas pueden provocar señales incorrectas.Una resistencia colocada entre CANH y CANL ayuda a absorber este ruido y mantiene la señal limpia.Los valores de resistencia se seleccionan para reducir la interferencia y al mismo tiempo evitar una pérdida de energía adicional.

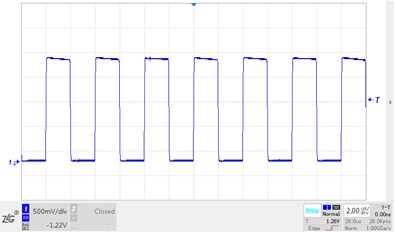

Durante la comunicación, la energía puede acumularse en el sistema.Sin resistencias, esta energía almacenada ralentiza el retorno al estado normal.Las resistencias terminales ayudan a liberar esta energía rápidamente, mejorando el tiempo de respuesta.Las pruebas han demostrado que agregar una resistencia adecuada reduce el retraso y mejora el rendimiento del sistema, especialmente en redes rápidas u ocupadas.

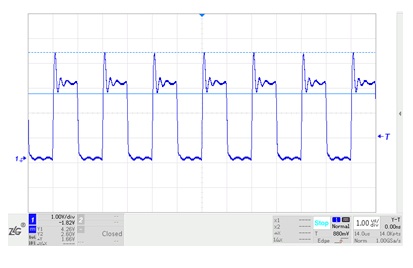

Los reflejos de la señal también pueden ocurrir debido a impedancias no coincidentes o problemas con el cable.Estos reflejos distorsionan las señales y afectan la precisión de los datos.Las resistencias terminales coinciden con la impedancia del cable y absorben el exceso de energía, lo que ayuda a mantener una comunicación clara.Esto es importante en sistemas complejos como vehículos y máquinas industriales.

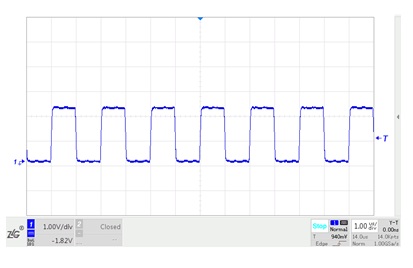

El rendimiento confiable también depende de la selección e instalación adecuadas de los componentes.Las resistencias deben soportar los niveles de potencia requeridos, especialmente en condiciones difíciles.Es necesaria una colocación correcta y conexiones seguras para evitar fallas.Seguir estándares como ISO 11898 garantiza la compatibilidad y un mantenimiento más sencillo del sistema.

Se consideran posibles fallas en aplicaciones reales y se agregan soluciones de respaldo para mejorar la confiabilidad.En general, las resistencias terminales respaldan un equilibrio entre simplicidad, eficiencia y estabilidad en el diseño del bus CAN.El uso en el mundo real a menudo requiere ajustes según las condiciones, lo que ayuda a mejorar el rendimiento en diferentes entornos.

Razones para optar por resistencias de 120 Ω

La impedancia representa el efecto combinado de la resistencia y la reactancia (incluidos los componentes capacitivos e inductivos), lo que ilustra cómo los circuitos resisten el flujo de corrientes alternas.Esta propiedad integra comportamientos eléctricos dinámicos y estáticos y es esencial para analizar las respuestas de los circuitos a frecuencias de señales variables.Para aplicaciones de comunicación de alta velocidad, como las que se ven en los buses de la red de área del controlador (CAN), la alineación de la impedancia se vuelve vital para preservar la claridad de la señal.Lograr esto requiere una adaptación cuidadosa de la impedancia, lo que minimiza significativamente la distorsión de la señal y garantiza un funcionamiento consistente del sistema.

Para medir eficazmente la impedancia característica de los cables del bus CAN, conecte un cable a un generador de onda cuadrada y ajuste el valor de resistencia externa hasta que disminuyan las anomalías visibles, como el timbre de la forma de onda.La experimentación práctica demuestra que los cables automotrices de par trenzado generalmente poseen una impedancia cercana a 120 Ω, una cifra consolidada por las normas ISO 11898-2.Este método tiene en cuenta factores como los tipos de conectores, las propiedades dieléctricas y la geometría del cable, que influyen en los resultados de las mediciones más allá de los modelos teóricos.

El uso de resistencias de 120 Ω está diseñado para coincidir con la impedancia característica que se encuentra en los cables de par trenzado integrales de las arquitecturas de bus CAN.Este valor de resistencia facilita transiciones suaves de señal entre nodos de comunicación, minimizando las distorsiones reflectantes y la atenuación de la señal.La estandarización de estas resistencias impulsada por la industria surge de extensas investigaciones y ensayos de aplicaciones, que enfatizan tanto su confiabilidad funcional como su idoneidad para una amplia implementación industrial y automotriz.La construcción e incorporación de estas resistencias también contribuyen a reducir el ruido electromagnético y a mantener intercambios de datos sólidos a través de redes complejas.

Se utilizan diseños, pruebas y diagnósticos iterativos para encontrar discrepancias de impedancia.Estos pasos ayudan a detectar fallas y mejorar las rutas de comunicación.Las resistencias de terminación se verifican durante el mantenimiento y se verifica que las conexiones de los cables cumplan con el requisito de 120 Ω.Estas actividades reflejan una dependencia colectiva de prácticas estandarizadas, respaldadas por una integración exitosa y generalizada dentro de diferentes contextos industriales.La prevalencia continua de resistencias de 120 Ω ejemplifica décadas de conocimiento acumulado y experiencias compartidas en todos los sectores de la ingeniería.

El principio de adaptación de impedancia se extiende más allá de los sistemas CAN automotrices para incorporar prácticas fundamentales en tecnologías de comunicación de alta velocidad más amplias.Los desequilibrios marginales en la impedancia pueden introducir ruido, distorsionar la sincronización de la señal de datos o socavar la sincronización.Por ejemplo, las prácticas estructuradas basadas en diseños de circuitos de radiofrecuencia o Ethernet revelan cómo mantener la uniformidad de la impedancia garantiza una conectividad sostenida y una fidelidad de datos constante.Las lecciones extraídas de estos dominios mejoran el conocimiento de ingeniería sobre el rendimiento confiable que permiten las prácticas estandarizadas como la adaptación de impedancia de 120 Ω.

La adopción de 120 Ω para los sistemas de bus CAN ilustra la fusión entre modelos de ingeniería y esfuerzos de refinamiento empírico.Si bien las directrices ofrecen marcos iniciales basados ​​en la precisión matemática, las pruebas prácticas iterativas y los ensayos industriales perfeccionan estos principios para garantizar la eficacia operativa en el mundo real.Estas metodologías de ingeniería equilibradas enfatizan la interacción entre la previsión calculada y la ejecución adaptativa, una dinámica crucial para fomentar soluciones innovadoras y sostenibles en entornos prácticos.

Beneficios de elegir resistencias de 0,25 W

• Maneja las condiciones de falla de forma segura: Una resistencia de 0,25 W puede manejar situaciones de cortocircuito, como un cortocircuito a un voltaje más alto.Puede gestionar de forma segura el calor generado sin fallar.
• Soporta disipación de energía estable: Puede manejar alrededor de 0,3 W durante breves eventos de falla.Esto ayuda a mantener un funcionamiento estable y evita daños repentinos al sistema.
• Buen equilibrio entre tamaño y fuerza: Una resistencia de 0,25 W ofrece suficiente manejo de potencia sin dejar de ser compacta.Esto lo hace adecuado para espacios reducidos como circuitos automotrices.
• Mejora la confiabilidad térmica: Reduce el riesgo de sobrecalentamiento.Esto ayuda a prolongar la vida útil de los componentes y mantiene un rendimiento constante a lo largo del tiempo.
• Solución rentable: Proporciona suficiente protección sin aumentar el coste.Esto lo hace práctico para la mayoría de los diseños de bus CAN estándar.
• Resiste variaciones de temperatura: Puede soportar cambios de temperatura en condiciones del mundo real.Esto ayuda a mantener un rendimiento estable en entornos automotrices e industriales.

Beneficios de potencias nominales más altas (opción de 0,5 W)

• Margen de seguridad adicional: Una resistencia de 0,5 W puede manejar más potencia, brindando protección adicional durante picos de voltaje inesperados o fallas más prolongadas.
• Confiabilidad mejorada a largo plazo: Las resistencias de mayor calificación duran más bajo tensión.Esto es útil en sistemas que funcionan continuamente o enfrentan condiciones difíciles.
• Mejor para entornos hostiles: Funciona de manera más confiable en condiciones de alta temperatura o inestables, lo que reduce el riesgo de falla.

Beneficios prácticos del diseño:

• Coincide con las condiciones del mundo real: Si bien 0,25 W suele ser suficiente en teoría, los sistemas reales pueden enfrentar un estrés mayor.Elegir la clasificación correcta mejora la confiabilidad.
• Se adapta a cambios inesperados: Diseñar con cierto margen permite que el sistema maneje cambios repentinos como picos de voltaje o acumulación de calor.
• Mejora la durabilidad general del sistema: La selección adecuada de resistencia ayuda a garantizar un funcionamiento estable a largo plazo y reduce los problemas de mantenimiento.

Conclusión

Las resistencias terminales desempeñan un papel clave para mantener la comunicación del bus CAN estable, clara y confiable.Su capacidad para igualar la impedancia del cable, reducir los reflejos y mejorar la recuperación de la señal los hace necesarios para el rendimiento adecuado de la red.El artículo también muestra que el valor común de 120 Ω se basa en una adaptación práctica de impedancia, mientras que las potencias nominales adecuadas ayudan a la resistencia a manejar el calor, las fallas y las condiciones operativas cambiantes.Elegir la resistencia de terminación adecuada mejora la durabilidad del sistema, respalda un funcionamiento más seguro y ayuda a mantener una comunicación constante en aplicaciones industriales y automotrices.

Preguntas frecuentes [FAQ]

1. ¿Qué significa "bus CAN"?

El bus CAN significa bus de red de área del controlador.Es un sistema de comunicación que permite que los dispositivos electrónicos, especialmente en los vehículos, compartan datos entre sí de forma fiable.Conecta componentes como sensores, controladores y ECU para que puedan funcionar juntos sin problemas.

2. ¿El bus CAN es full duplex o half duplex?¿Puede enviar y recibir datos simultáneamente?

El bus CAN es semidúplex.Puede enviar o recibir datos al mismo tiempo, no ambos al mismo tiempo.Utiliza un sistema basado en prioridades para administrar múltiples dispositivos y evitar colisiones de datos.

3. ¿Cómo se conecta el bus CAN?

El bus CAN está conectado a través de líneas de alimentación, tierra y comunicación.El sistema se conecta a una fuente de energía constante, una tierra estable y un cableado accesorio que se activa con el encendido.Las conexiones adecuadas son importantes para mantener una comunicación estable y confiable.
