Principio de funcionamiento, métodos de prueba y aplicaciones de circuitos del inductor de anillo de color

Los inductores de anillos de color son componentes pequeños pero útiles que ayudan a que los circuitos electrónicos se mantengan estables, administren la energía y reduzcan el ruido de señal no deseado.Este artículo explica cómo funcionan mediante inducción electromagnética, cómo su diseño admite el filtrado y el almacenamiento de energía, y por qué se utilizan en fuentes de alimentación, sistemas de comunicación y otros dispositivos electrónicos.También cubre el significado de los códigos de colores de los inductores y los métodos básicos utilizados para probarlos, brindando una visión clara de su función, selección y valor práctico en el diseño de circuitos.

Catálogo

Comprender la funcionalidad principal de un inductor de anillo de color

Un inductor de anillo de color es un componente electrónico compacto diseñado para almacenar energía y respaldar un rendimiento estable del circuito.Se utiliza comúnmente en sistemas electrónicos donde el flujo de energía controlado y la calidad de la señal son importantes.Las bandas de colores del inductor indican su valor de inductancia, lo que permite una identificación rápida durante el diseño, el mantenimiento o el reemplazo.

La función principal de un inductor de anillo de color es gestionar la corriente y mejorar la estabilidad de la señal en un circuito.Ayuda a mantener un flujo constante de energía, reduciendo las variaciones repentinas que pueden afectar el rendimiento.Debido a esto, desempeña un papel clave para garantizar un funcionamiento confiable en aplicaciones electrónicas tanto de baja como de alta potencia.

Los inductores de anillo de color se utilizan ampliamente en circuitos de filtrado y acondicionamiento de señales.En aplicaciones de filtrado, ayudan a reducir el ruido eléctrico y eliminar señales no deseadas, lo que genera resultados más limpios y precisos.En los circuitos resonantes, ayudan a seleccionar frecuencias específicas, lo cual es esencial en los sistemas de comunicación y dispositivos electrónicos que dependen de un control preciso de la señal.

Estos inductores también son importantes en los circuitos de suministro de energía.Ayudan a estabilizar los niveles de voltaje y respaldan la entrega constante de energía, especialmente en sistemas con cargas cambiantes.Esto los hace útiles en aplicaciones como convertidores de energía, sistemas de baterías y configuraciones de energía renovable como sistemas solares y eólicos.

¿Cómo funciona un inductor de anillo de color?

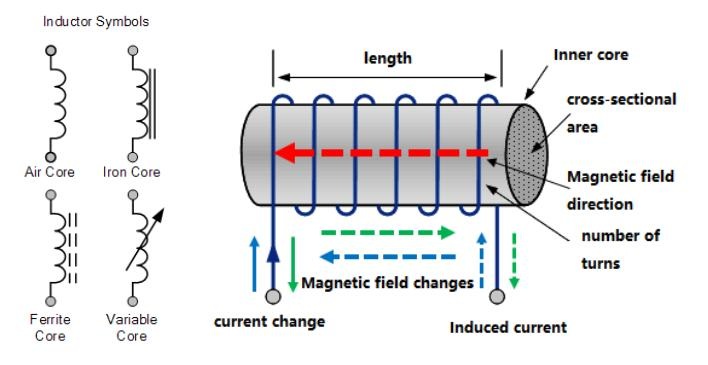

Un inductor de anillo de color funciona según el principio de inducción electromagnética.Cuando la corriente eléctrica fluye a través de la bobina, crea un campo magnético a su alrededor.Si la corriente cambia, el campo magnético también cambia.Este campo magnético cambiante genera un voltaje que se opone al cambio de corriente.Este efecto se llama autoinductancia.

Debido a este comportamiento, el inductor resiste aumentos o disminuciones repentinas de corriente.En lugar de permitir cambios rápidos, los ralentiza, ayudando a mantener un flujo de energía más estable en el circuito.Por eso los inductores son importantes en circuitos que requieren una corriente suave y controlada.

El rendimiento del inductor depende de su diseño físico.Factores como el número de vueltas de la bobina, el material del núcleo y el tamaño del inductor influyen en la intensidad del campo magnético y en la eficacia con la que responde a los cambios de corriente.Un núcleo hecho de materiales como ferrita o hierro aumenta la inductancia, mientras que los diseños con núcleo de aire son más adecuados para señales de alta frecuencia.

Dentro de un inductor de anillo de color, se enrolla firmemente un alambre de cobre aislado para formar la bobina.Esta estructura permite una generación eficiente de campo magnético manteniendo al mismo tiempo el componente compacto.Los anillos de colores en la superficie no afectan el funcionamiento, pero proporcionan una manera rápida de identificar el valor de la inductancia.

En circuitos prácticos, este principio de funcionamiento permite que el inductor controle el comportamiento de la corriente, reduzca los picos repentinos y admita condiciones estables de señal y potencia.

Características de diseño de un inductor de anillo de color

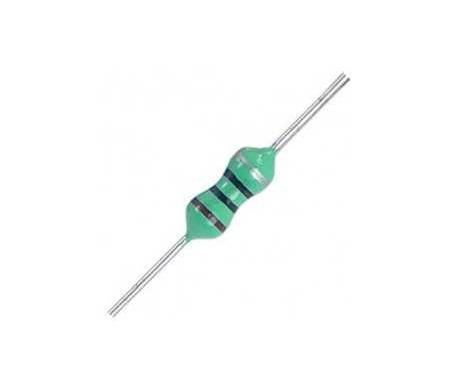

Un inductor de anillo de color está diseñado con una estructura compacta y práctica que admite un rendimiento confiable en circuitos electrónicos.Su construcción generalmente incluye una bobina enrollada y un núcleo magnético, formando un componente estable que se adapta fácilmente a varios diseños de circuitos.El diseño físico le permite manejar diferentes condiciones eléctricas mientras mantiene un comportamiento consistente en todas las aplicaciones.

Una de sus características clave de diseño es el sistema de codificación de bandas de colores en la superficie exterior.Estos anillos de colores representan el valor y la tolerancia de la inductancia, lo que facilita la identificación del componente sin herramientas de medición adicionales.Este sistema de marcado estandarizado simplifica el montaje de circuitos, reduce errores durante la instalación y acelera los procesos de mantenimiento o sustitución.

El inductor también está recubierto con una capa aislante protectora.Este recubrimiento proporciona aislamiento eléctrico entre el componente y el circuito circundante, lo que ayuda a prevenir cortocircuitos e interferencias no deseadas.También agrega protección mecánica, lo que permite que el inductor resista la manipulación, la exposición ambiental y el uso a largo plazo.

La selección de materiales es otra característica de diseño importante.El material del núcleo, como ferrita o hierro en polvo, se elige en función de la aplicación prevista.Los diferentes materiales influyen en factores de rendimiento como la respuesta de frecuencia, la eficiencia y la estabilidad térmica.El cable utilizado en la bobina también se selecciona para soportar el manejo adecuado de la corriente y la durabilidad.

El tamaño y la forma juegan un papel importante en el diseño.Los inductores de anillo de color están disponibles en diferentes tamaños para satisfacer los requisitos específicos del circuito.Los diseños más pequeños se utilizan en dispositivos electrónicos compactos, mientras que los más grandes pueden manejar niveles de potencia más altos.Esta flexibilidad permite a los ingenieros seleccionar componentes que se ajusten a las limitaciones tanto eléctricas como físicas.

Decodificación y comprensión de códigos de colores de inductores

Los códigos de colores de inductores sirven como una metodología práctica diseñada para permitir una identificación eficiente de los valores de inductancia.Estos códigos siguen convenciones de color estandarizadas, con el objetivo de agilizar tanto el reconocimiento de componentes como el ensamblaje de circuitos electrónicos.Cada banda o franja de color grabada en la superficie del inductor proporciona información específica sobre sus propiedades eléctricas, lo que facilita la integración adecuada en sistemas complejos.

Aspectos centrales codificados en bandas de colores del inductor

El sistema de bandas de colores en un inductor codifica distintos parámetros eléctricos que contribuyen a su funcionalidad dentro de los circuitos:

• Valores base numéricos: Las bandas de color iniciales representan dígitos que establecen el valor de inductancia fundamental.Cada color corresponde a un dígito numérico único (por ejemplo, marrón = 1, rojo = 2, naranja = 3).

• Factor de escala: Una banda posterior funciona como multiplicador, escalando el número base a su orden inductivo apropiado.Por ejemplo, el marrón significa ×10, el rojo equivale a ×100 y el naranja indica ×1000 (o ×1K).

• Rango de precisión: La banda de tolerancia indica la variación permitida del valor de inductancia indicado.Los ejemplos incluyen oro (±5%) y plata (±10%).

La disección y aplicación efectiva de estos parámetros sienta las bases para interpretar los códigos de colores de los inductores, que pueden influir profundamente en la confiabilidad y eficiencia de un circuito.Un descuido en la decodificación puede provocar inadvertidamente interrupciones operativas o resultados subóptimos en los diseños electrónicos.

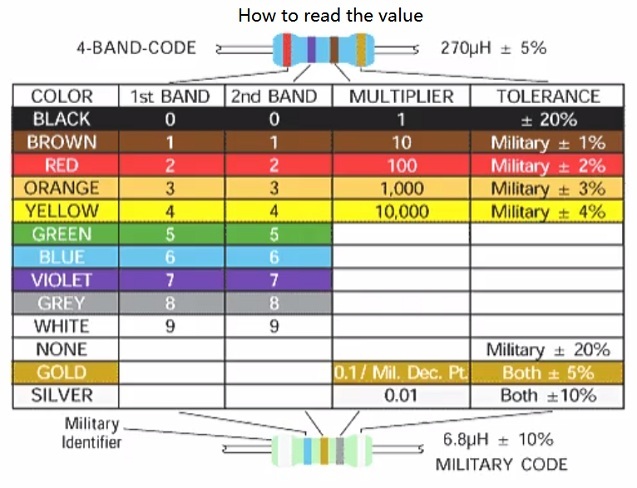

Decodificación paso a paso de un inductor de cuatro bandas

Un inductor de cuatro bandas emplea un orden de codificación estructurado que, cuando se sigue, garantiza una interpretación consistente y precisa:

• Valor base: La primera y segunda bandas significan el componente numérico del valor de inductancia.

• Multiplicador: La tercera banda identifica el factor para ajustar este valor a la magnitud adecuada.

• Banda de tolerancia: La cuarta franja especifica el grado de desviación permitida de la inductancia nominal.

Para su aplicación, considere un inductor marcado con las bandas de colores marrón, negro, rojo y dorado:

• Valor numérico: Marrón = 1, negro = 0;la base numérica es 10.

• Conversión multiplicadora: El rojo indica ×100.

• Inductancia final: 10 × 100 = 1000μH (microhenrios).

• Indicador de precisión: El oro refleja una tolerancia de ±5%.

Comprender y aplicar este sencillo proceso ayuda a construir sistemas electrónicos funcionales y garantiza que los componentes cumplan con las especificaciones deseadas.Esto se utiliza en entornos críticos como telecomunicaciones o flujos de trabajo de fabricación de alta precisión.

Prácticas metódicas para la orientación de bandas de color

Un aspecto integral de la interpretación de las bandas de colores de los inductores radica en leerlas en la secuencia adecuada.Normalmente, la banda de tolerancia, a menudo dorada o plateada, aparece en el otro extremo, en contraste con las bandas numéricas o multiplicadoras.Mantener este orden elimina la ambigüedad y permite lecturas precisas.

La identificación visual disciplinada reduce los errores, simplifica el diseño de circuitos y reduce los riesgos de montaje.El uso regular mejora el reconocimiento rápido del código de color y permite trabajar más rápido en tareas exigentes.

Implicaciones para la precisión en el diseño de circuitos

Reconocer los códigos de color de los inductores va más allá de los cálculos básicos: proporciona una puerta de entrada a un rendimiento superior del circuito.En aplicaciones avanzadas, como el procesamiento de señales analógicas o los sistemas de comunicación de alta frecuencia, incluso ligeras desviaciones en la inductancia pueden influir en los resultados, como la alteración de las frecuencias de resonancia o la reducción de la fidelidad de la señal.

La selección de inductores se basa tanto en la teoría como en la experiencia práctica.Las pequeñas decisiones de juicio mejoran con el uso y las pruebas repetidas.Estas opciones ayudan a lograr un rendimiento preciso y un funcionamiento estable del circuito.

Un marco unificado para el diseño electrónico

Los códigos de colores de inductores proporcionan una forma sencilla y precisa de identificar valores.Este sistema ofrece un estándar claro y ampliamente comprendido en electrónica.El uso de estos códigos respalda la selección correcta de componentes y ayuda a mantener la coherencia en el diseño del circuito.

Métodos para probar un inductor de anillo de color

Para garantizar la confiabilidad operativa de un inductor de anillo de color y descubrir posibles problemas, las pruebas se convierten en un proceso esencial.Por lo general, esto implica el uso de herramientas como multímetros para evaluaciones básicas y medidores LCR (inductancia-capacitancia-resistencia) especializados para mediciones más detalladas.Un multímetro es adecuado para evaluaciones rápidas y sencillas, mientras que la precisión de un medidor LCR es especialmente valiosa para aplicaciones que exigen alta precisión en la evaluación de inductancia.Diferenciar entre estos instrumentos permite prácticas de prueba adaptadas a las necesidades específicas de diversos entornos, enfatizando la eficiencia y la claridad en el diagnóstico.

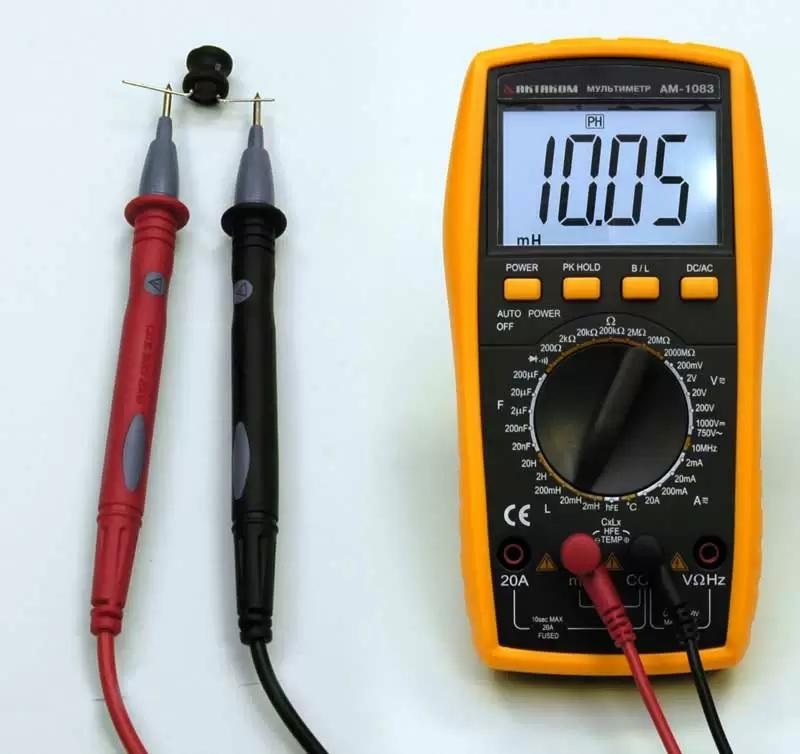

Prueba con un multímetro

Cuando se emplea un multímetro estándar:

• Conecte firmemente los cables del multímetro a cada pin del inductor para establecer un contacto estable.

• Observe los valores de resistencia mostrados en la pantalla del multímetro.Una resistencia extremadamente baja podría indicar un cortocircuito, mientras que una resistencia infinita podría sugerir un circuito abierto.

• Comparar los valores de resistencia observados con las especificaciones esperadas proporcionadas por el fabricante.Las variaciones de los valores nominales pueden indicar problemas como degradación del material o un posible defecto en la fabricación.

Si bien este procedimiento ofrece un método de evaluación simplificado, generalmente es insuficiente para detectar irregularidades de desempeño más sutiles.

Durante el uso real, varias variables pueden influir en los resultados del multímetro, como factores ambientales o la consistencia del contacto entre los cables y las clavijas.A través de pruebas prácticas se hace evidente que las conexiones flojas o desiguales pueden sesgar las lecturas y provocar errores.Además, el seguimiento de las tendencias de resistencia a lo largo del tiempo puede revelar cambios graduales en el rendimiento del inductor, especialmente importante en entornos donde los componentes soportan estrés térmico o cargas repetitivas de alta frecuencia.

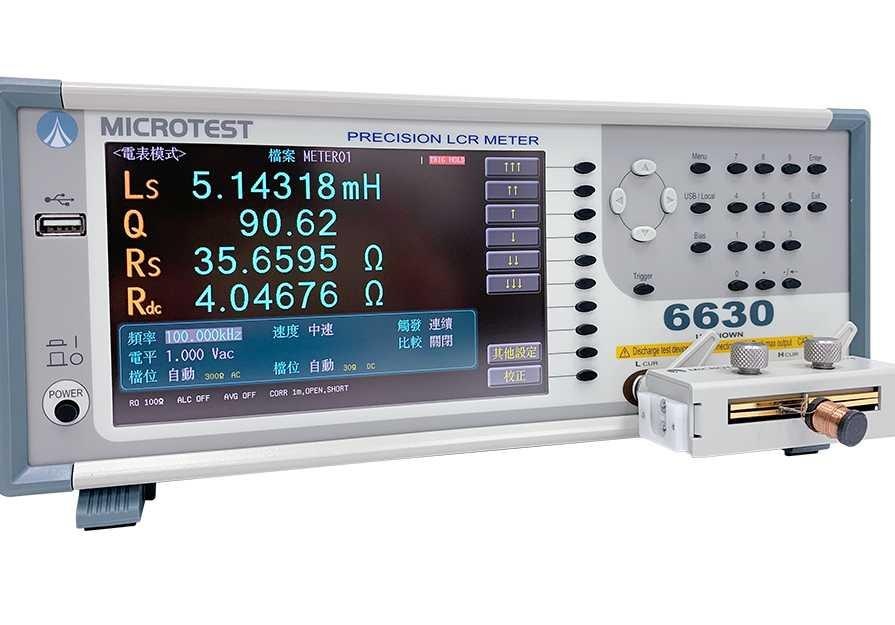

Pruebas de precisión con medidores LCR

Los medidores LCR facilitan un examen detallado de los inductores mediante la evaluación de sus propiedades eléctricas:

• Siga los pasos de calibración específicos del fabricante para garantizar lecturas precisas de los valores de inductancia.

• Ampliar el análisis para incluir propiedades de capacitancia y resistencia, ofreciendo una comprensión más completa de la estabilidad e idoneidad del componente.

• Aproveche las funciones avanzadas del medidor LCR para medir la inductancia en frecuencias de prueba variables.Esto proporciona información sobre cómo se comporta el inductor en condiciones similares a las de su uso previsto, revelando variaciones dependientes de la frecuencia que no son detectables por los multímetros estándar.

Las pruebas controladas se utilizan para inductores en sistemas de alta demanda para simular condiciones reales como cambios de temperatura y efectos electromagnéticos.Las pruebas de frecuencia dinámica pueden revelar problemas como la deriva de la inductancia.Las pruebas repetidas en estas condiciones proporcionan datos que ayudan a mantener un rendimiento estable en entornos desafiantes.

Consideraciones durante las pruebas

• Manejo de inductores defectuosos

Si las pruebas revelan un inductor defectuoso, reemplazar el componente por uno que coincida con las especificaciones eléctricas y físicas precisas se convierte en una acción correctiva vital para mantener la integridad del diseño del circuito.No cumplir con estos parámetros puede generar problemas como fallas de rendimiento o fallas de funcionamiento graves al solucionar problemas o actualizar circuitos sofisticados.

• Influencia de las temperaturas ambientales

La susceptibilidad de los inductores al estrés térmico merece un seguimiento estrecho tanto durante las pruebas como en los contextos operativos.El calor ambiental excesivo, un umbral típico de 140 °F, puede provocar una caída en la inductancia, lo que afecta la capacidad del inductor para funcionar de manera efectiva.Este efecto puede ser pronunciado en líneas de montaje de alta potencia o durante pruebas intensivas y prolongadas.El enfriamiento forzado y la ventilación mejorada se utilizan para reducir la acumulación de calor en instalaciones industriales y de laboratorio.Estas medidas ayudan a mantener mediciones precisas.

• Disposición y interferencia electromagnética

La organización espacial adecuada de los inductores en los circuitos es importante para minimizar la interferencia electromagnética.La proximidad de varios inductores puede provocar un acoplamiento mutuo, lo que produce ruido no deseado o degradación del rendimiento.Adoptar medidas como alineación perpendicular, separación adecuada o aplicar técnicas de blindaje son estrategias efectivas registradas en el diseño de placas de circuito.El modelado electromagnético se aplica tempranamente en el diseño de diseño denso para mejorar la compatibilidad.

Conclusión

Los inductores de anillo de color respaldan el rendimiento del circuito al almacenar energía, resistir cambios repentinos de corriente, filtrar señales no deseadas y mejorar la estabilidad general.Sus bandas de colores facilitan la identificación del valor, lo que ayuda durante el montaje, mantenimiento y reemplazo.El artículo también muestra que para obtener resultados confiables es necesario una decodificación correcta, una selección cuidadosa y pruebas adecuadas.Comprender estos puntos ayuda a utilizar los inductores de anillo de color de manera más eficaz en aplicaciones electrónicas tanto básicas como avanzadas.

Preguntas frecuentes [FAQ]

1. ¿Cómo se puede diferenciar eficazmente entre un inductor de anillo de color y una resistencia?

Un inductor de anillo de color se puede identificar por su revestimiento verde, su forma ligeramente cónica y su resistencia muy baja cuando se mide.Una resistencia suele ser azul o beige, tiene una forma cilíndrica uniforme y muestra valores de resistencia más altos.Un multímetro puede confirmar la diferencia, ya que los inductores leen una resistencia muy baja mientras que las resistencias coinciden con su valor nominal.

2. ¿En qué se diferencian sustancialmente los inductores de anillo de color de los inductores en forma de I?

Los inductores de anillo de color utilizan un cable más delgado y están diseñados para procesar, sintonizar y filtrar señales en circuitos pequeños.Los inductores en forma de I utilizan cables más gruesos, manejan corrientes más altas y se utilizan en circuitos de potencia como la regulación de voltaje.Los tipos en forma de I se centran en el manejo de potencia, mientras que los inductores de anillo de color se centran en la precisión y el tamaño compacto.

3. ¿Qué constituye la estructura de un inductor de anillo de color?

Un inductor de anillo de color está hecho de una bobina de alambre de cobre enrollada alrededor de un núcleo, a menudo de ferrita o aire.El cuerpo tiene bandas de colores que muestran su valor de inductancia y tolerancia.Su diseño compacto le permite encajar fácilmente en circuitos manteniendo un rendimiento estable.
