Enfriamiento criogénico para dispositivos de SiC y GaN: rendimiento, beneficios y desafíos

El enfriamiento criogénico se utiliza para mejorar el rendimiento, la eficiencia y la densidad de potencia de dispositivos de banda prohibida amplia, como los MOSFET de SiC y los HEMT de GaN.En entornos de baja temperatura, el comportamiento del dispositivo cambia, lo que afecta la resistencia en estado de encendido, el voltaje de ruptura, las pérdidas de conmutación y la confiabilidad.Este artículo explica cómo funcionan los dispositivos de SiC, GaN y silicio en condiciones criogénicas, cómo el enfriamiento criogénico respalda los convertidores de SiC a escala MW y qué desafíos de diseño afectan el empaque, el filtrado EMI, el control térmico y la seguridad.

Catálogo

Dispositivos de SiC y estrategias de enfriamiento criogénico

Comportamiento del dispositivo en condiciones criogénicas

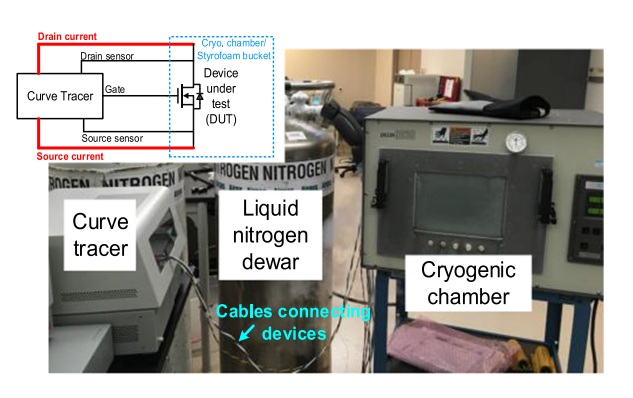

Explorar cómo funcionan los dispositivos eléctricos en condiciones de temperatura extremadamente baja exige un entorno criogénico rigurosamente controlado.Se emplea una cámara de temperatura criogénica dedicada, que aprovecha el nitrógeno líquido para lograr rangos de temperatura que abarcan niveles ambientales de hasta 93 K. Dichas cámaras están completamente aisladas, tanto interna como externamente, para mantener niveles de temperatura estables y al mismo tiempo suprimir las influencias externas.Se implementa instrumentación de precisión, como el trazador de curvas B1505A equipado con conexiones Kelvin, para garantizar una caracterización precisa de los dispositivos bajo prueba (DUT).Conexiones Kelvin que combaten las distorsiones y errores de la señal que surgen de la resistencia del cable o la inductancia parásita durante las mediciones, promoviendo así una mayor fidelidad en los datos capturados.

Cada detalle dentro del entorno de prueba refleja la experiencia acumulada, donde factores como la integridad del cable o la interferencia externa pueden influir sustancialmente en los resultados de las mediciones.Se requieren configuraciones de prueba sólidas en trabajos de alta precisión, ya que pequeños errores pueden ocultar detalles importantes en el rendimiento del dispositivo, especialmente a bajas temperaturas.

Rendimiento de dispositivos de SiC, GaN y Si en entornos criogénicos

Las diferentes respuestas térmicas de los MOSFET de silicio, los MOSFET de carburo de silicio (SiC) y los HEMT de nitruro de galio (GaN) revelan distintas propiedades de los materiales en condiciones criogénicas, lo que proporciona importantes conocimientos comparativos para aplicaciones de ingeniería avanzada.

Características de los MOSFET de silicio (Si)

• Efecto inicial: Reducción de la resistencia en estado debido a la mejora de la movilidad del portador en temperaturas criogénicas.

• Congelación del transportista: Por debajo de aproximadamente 100 K, los portadores de carga pierden movilidad debido a la reducción de la excitación térmica, lo que aumenta significativamente la resistencia.

•BReducción de voltaje de recuperación: Se observa una disminución en el voltaje de ruptura a medida que desciende la temperatura, lo que compromete la confiabilidad del alto voltaje.

• Implicaciones: Las limitaciones dependientes de la temperatura muestran desafíos intrínsecos al utilizar silicio para aplicaciones que requieren una resiliencia ambiental extrema.

Avances en los HEMT de nitruro de galio (GaN)

• Reducción de resistencia: Disminuciones constantes en la resistencia en estado, con niveles que disminuyen más de cinco veces en comparación con la temperatura ambiente.

• Estabilidad del voltaje de ruptura: Mantiene valores estables en diversos rangos criogénicos, lo que refuerza la confiabilidad.

• Características de los materiales: Los fuertes enlaces covalentes y la amplia banda prohibida minimizan inherentemente la agitación térmica, lo que contribuye a un rendimiento superior.

• Potencial de ingeniería: Para diseños que priorizan la densidad de potencia y la eficiencia, el GaN representa una opción de material viable e innovadora para uso criogénico.

Rasgos de rendimiento únicos de los MOSFET de carburo de silicio (SiC)

• Dinámica de resistencia: La resistencia en estado aumenta en condiciones criogénicas, potencialmente debido a imperfecciones en las estructuras cristalinas o propiedades de los materiales que inhiben la movilidad de los electrones.

• Robustez del voltaje de ruptura: Se mantienen voltajes de ruptura confiables en diferentes temperaturas criogénicas, alineándose con el rendimiento de GaN.

• Potencial de aplicación: Demuestra potencial en campos especializados como la exploración espacial y los sistemas superconductores, donde la estabilidad de alto voltaje a temperaturas ultrabajas es esencial.

El análisis del rendimiento térmico de estos materiales sugiere que los HEMT de GaN ofrecen una combinación óptima de resistencia reducida en estado de encendido y voltaje de ruptura constante, superando a los MOSFET de silicio y SiC en entornos criogénicos.Esta tendencia sugiere un cambio más amplio en la industria hacia la priorización de GaN para aplicaciones de vanguardia.

La selección de materiales para ambientes fríos requiere un enfoque equilibrado que considere los límites del dispositivo, el control térmico, la confiabilidad y el costo.La colaboración entre la ciencia de los materiales y la ingeniería eléctrica respalda las mejoras en los métodos de crecimiento y el embalaje, lo que ayuda a que los dispositivos funcionen mejor a bajas temperaturas.

Implementación de un convertidor de SiC de alta potencia con refrigeración criogénica

Aplicaciones de refrigeración criogénica para convertidores MW SiC

El enfriamiento criogénico se utiliza cada vez más en convertidores basados en SiC a escala de megavatios (MW) para lograr un rendimiento superior del sistema, especialmente en tecnologías avanzadas de propulsión eléctrica como las que se encuentran en los aviones eléctricos.Estos convertidores funcionan en un bus de CC de ±500 V y generan salidas trifásicas de alta frecuencia de hasta 3 kHz.Al controlar cuidadosamente la temperatura ambiente y reducir las temperaturas de las uniones de los dispositivos de SiC durante el funcionamiento de alta potencia, los sistemas criogénicos facilitan la reducción de energía al mismo tiempo que soportan los componentes mientras soportan cargas de trabajo elevadas sin comprometer la confiabilidad.

Además, el enfriamiento criogénico afecta los sistemas periféricos, como barras colectoras e inductores, al mejorar el rendimiento térmico y eléctrico.Las menores pérdidas resistivas y del núcleo debido a la disminución de las temperaturas de funcionamiento conducen a tolerancias térmicas más estrictas, lo que indirectamente aborda la tensión del material y reduce el ritmo de envejecimiento de los elementos inductivos.Gracias a estos beneficios, la eficacia operativa a largo plazo está asegurada incluso bajo fuertes tensiones eléctricas y térmicas.

Los diseños mejorados para convertidores criogénicos aeronáuticos han revelado otras ventajas, incluida la disminución del peso y el volumen del sistema.Estos ajustes se alinean perfectamente con los objetivos de la industria para optimizar las capacidades de carga útil y aumentar la eficiencia de los vuelos.

Consideraciones del dispositivo para niveles de potencia de MW

Los módulos de potencia de SiC son cada vez más preferidos en escenarios de densidad de potencia de MW debido a la resistencia de sus materiales y sus capacidades de producción avanzadas en comparación con otras tecnologías como los MOSFET de Si y los HEMT de GaN.Sin embargo, una función óptima exige un cumplimiento preciso de las restricciones criogénicas, en particular mantener temperaturas operativas alrededor de 257 K y evitar condiciones por debajo de 225 K. Se ha demostrado de manera concluyente que los rangos de temperatura más bajos inducen la degradación del encapsulante de gel de silicona, un fenómeno identificado a través de extensos análisis de fallas y estudios acelerados de tensión del material.

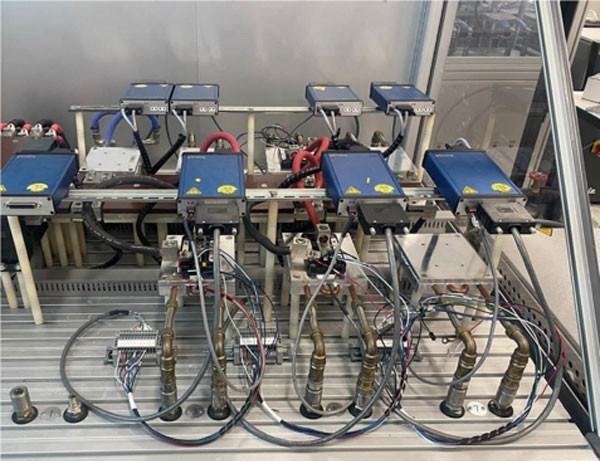

El convertidor de potencia utiliza una topología de punto neutro activo de tres niveles (3L-ANPC).Se disponen dos inversores entrelazados de 500 kW con inductores acoplados para ofrecer una potencia combinada de 1 MW.

Pérdidas de conmutación y conducción reducidas: la configuración de entrelazado reduce las pérdidas del dispositivo al tiempo que gestiona la ondulación de corriente y voltaje para una calidad de salida estable.

Optimización del filtro EMI: la reducción de ruido se logra refinando los filtros de interferencia electromagnética (EMI), guiados por prototipos iterativos y modelado de cumplimiento para cumplir con los rigurosos estándares de aviación DO-160.

Las características estáticas y dinámicas de los sistemas de alta potencia se benefician de técnicas de modulación personalizadas.Un enfoque prometedor es la modulación adaptativa: alterar dinámicamente las frecuencias de conmutación según los niveles de carga para reducir el desgaste de los componentes y mejorar la durabilidad del campo.

Diseño de la infraestructura de refrigeración

Las configuraciones de enfriamiento criogénico en módulos de SiC MW generalmente utilizan gas nitrógeno enfriado debido a su perfil de enfriamiento consistente y su capacidad para evitar anomalías de temperatura localizadas, un problema asociado con el enfriamiento directo con nitrógeno líquido.Los diseños sistemáticos utilizan métodos criogénicos de intercambio de calor, como el gas nitrógeno que fluye a través de serpentines colocados en nitrógeno líquido.

Las características incluyen:

• Personalización en la profundidad de inmersión del serpentín y ajustes dinámicos del flujo de gas, lo que permite un control personalizado sobre las condiciones térmicas de la placa fría que alberga los módulos de potencia de SiC, garantizando una distribución uniforme y mitigando los riesgos de sobrecalentamiento o subenfriamiento.

• Incorporación de simulaciones dinámicas térmicas durante las fases de diseño: los modelos de elementos finitos predicen patrones de temperatura e irregularidades de flujo a través de rutas criogénicas planificadas en convertidores, agilizando el análisis y garantizando mejoras prácticas para la eficiencia operativa.

• Mejoras en la confiabilidad utilizando vías de enfriamiento tolerantes a fallas: un enfoque respaldado por redundancia garantiza un control de temperatura consistente en escenarios de falla, ideal en aplicaciones aeroespaciales donde la confiabilidad del sistema es importante.

La investigación en curso amplía las estrategias de enfriamiento criogénico híbrido que combinan sistemas a base de gas con materiales de cambio de fase, integrando estos desarrollos en sistemas futuros diseñados para aumentar la densidad de energía y gestionar los períodos de enfriamiento de forma autónoma.Estos sistemas transformadores enfatizan el papel indispensable del enfriamiento criogénico en el avance de los convertidores de SiC a nivel de MW, uniendo innovaciones tecnológicas con prácticas de implementación escalables.

Desafíos en el enfriamiento criogénico para dispositivos de SiC y GaN

El enfriamiento criogénico está a la vanguardia de la mejora del rendimiento de dispositivos de banda ancha (WBG) como los transistores de SiC y GaN.A temperaturas de funcionamiento extremadamente bajas, se observan mejoras en la conductividad eléctrica, la eficiencia térmica y la confiabilidad, allanando el camino para un rendimiento superior.Además, estas bajas temperaturas permiten conductores livianos con alta densidad de potencia, lo que hace que los convertidores de potencia enfriados criogénicamente sean especialmente atractivos para industrias como la aeroespacial, automotriz y de centros de datos.Sin embargo, la transición de los éxitos experimentales al despliegue a gran escala introduce desafíos técnicos y logísticos, lo que enfatiza la naturaleza incipiente de esta tecnología en aplicaciones prácticas.

Desafíos en el embalaje para el enfriamiento criogénico

Abordar los parásitos electromagnéticos y la uniformidad actual

El desarrollo de paquetes compatibles con criogenia requiere superar los parásitos electromagnéticos y garantizar una distribución uniforme de la corriente entre los dispositivos WBG de alta potencia.Los HEMT de GaN y otros componentes similares, debido a sus mayores densidades de potencia y velocidades de conmutación más rápidas, hacen que esta tarea sea cada vez más compleja.Las soluciones prácticas de embalaje deben ir más allá de los diseños teóricos y aprovechar las pruebas iterativas en entornos criogénicos, ya que las aplicaciones prácticas a menudo descubren problemas de rendimiento latentes.Las herramientas de simulación sofisticadas, si bien son invaluables, deben complementarse con una evaluación práctica para lograr diseños sólidos que se alineen con las realidades operativas.

Selección de materiales: gel de silicona frente a encapsulantes a base de epoxi

El rendimiento mecánico de los encapsulantes en condiciones criogénicas es una consideración fundamental.Los geles de silicona, que destacan en temperaturas de funcionamiento estándar, degradan su flexibilidad con el frío extremo, poniendo en riesgo la integridad del dispositivo.Por el contrario, los encapsulantes a base de epoxi, aunque frágiles en ambientes criogénicos, ofrecen cierto grado de solidez estructural.Lograr un equilibrio a través de composiciones híbridas, como la mezcla de polímeros blandos con materiales reforzados, abre nuevas vías para la durabilidad.Algunas pruebas han renunciado por completo a la encapsulación para mantener una menor resistencia térmica, pero esto crea compensaciones en cuanto a aislamiento y durabilidad, lo que pone a prueba su viabilidad para la mayoría de las aplicaciones.

Mitigar el desajuste de expansión térmica

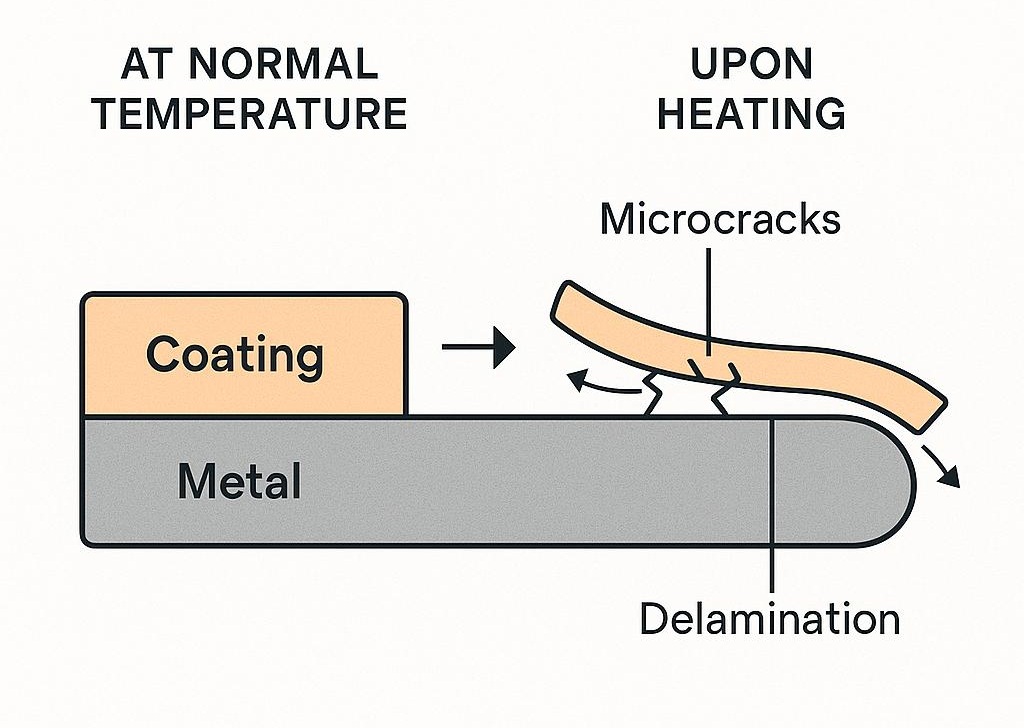

El desajuste de expansión térmica entre componentes de diferentes coeficientes sigue siendo un problema importante en los sistemas criogénicos.Este fenómeno provoca tensiones internas, grietas o incluso delaminación bajo el ciclo térmico.Las soluciones se centran en adhesivos e interconexiones diseñados para ofrecer flexibilidad compensatoria.Las iteraciones de diseño, basadas en datos experimentales, han introducido estructuras que disipan la tensión para compensar la degradación durante el uso prolongado.Aunque se han logrado avances en casos aislados, sigue siendo difícil encontrar una metodología unificada y escalable para contrarrestar estos desajustes, lo que pone de relieve el intenso desarrollo que aún está pendiente en este ámbito.

Diseño de filtros EMI para sistemas de refrigeración criogénicos

El enfriamiento criogénico libera el potencial de frecuencias de conmutación más altas, lo que permite diseños de filtros EMI compactos y una miniaturización avanzada del sistema para aplicaciones restringidas, como la exploración espacial.Sin embargo, esto tiene el costo de un mayor ruido EMI en frecuencias elevadas.Esto introduce complejidades de acoplamiento que desafían las arquitecturas de filtros convencionales.

Los entornos criogénicos favorecen la reducción de las pérdidas resistivas en los devanados del inductor, pero los materiales del núcleo magnético, esenciales para el filtrado EMI, a menudo tienen un rendimiento inferior debido a la menor permeabilidad del núcleo en estas condiciones.Los diseños de viviendas que tienen en cuenta las propiedades térmicas y centran los esfuerzos en compensar activamente dichas pérdidas mediante materiales mejorados o mecanismos de retroalimentación se han mostrado prometedores.Los diseños de los filtros se mejoran con el tiempo para equilibrar la eficiencia y la reducción de ruido, lo que permite un uso más amplio.

Restricciones operativas y de seguridad de los sistemas de enfriamiento criogénico

Gestión del nitrógeno líquido y complejidad del sistema

El empleo de nitrógeno líquido como medio de refrigeración complica el diseño del sistema debido a sus propiedades físicas.Su densidad exige una contención segura para evitar la acumulación de presión, mientras que las temperaturas extremadamente bajas pueden provocar la congelación del vapor, con el riesgo de cortocircuitos inducidos por la condensación.Durante las pruebas se agregan control de vapor y métodos de sellado mejorados.Los ajustes repetidos reducen el riesgo y mantienen la confiabilidad del sistema al combinar diseño y protección práctica.

Aislamiento Térmico y Medidas de Seguridad

Las estrategias de aislamiento efectivas son fundamentales para mantener la viabilidad operativa en los sistemas de enfriamiento criogénico y al mismo tiempo proteger al personal y los equipos.La exposición accidental al nitrógeno líquido conlleva riesgos importantes que requieren barreras térmicas diseñadas y configuraciones de aislamiento de múltiples capas.Además, la implementación de protocolos de seguridad y programas de capacitación rigurosos se ha convertido en un marco preventivo eficaz.Historias de éxito notables de implementaciones experimentales subrayan cómo el diseño térmico reduce directamente los riesgos de seguridad al tiempo que mantiene un rendimiento eficiente del sistema.

Gestión proactiva de riesgos

La integración de la refrigeración criogénica en los sistemas eléctricos de alta potencia requiere un enfoque de gestión de riesgos con visión de futuro.Los componentes del sistema deben soportar variaciones extremas de temperatura sin comprometer la funcionalidad, lo que requiere un estricto cumplimiento de las normas de seguridad y un sólido control de calidad.La capacitación del personal en el manejo de sistemas criogénicos, junto con evaluaciones de riesgos sensibles a posibles puntos de falla, ha demostrado su valor.Esta planificación proactiva ilumina el camino hacia una implementación más amplia, reflejando una industria que prioriza tanto la innovación como la confiabilidad para un futuro más seguro y eficiente.

Conclusión

El enfriamiento criogénico ofrece un gran potencial para los sistemas de SiC y GaN de alta potencia, especialmente en la industria aeroespacial, de propulsión eléctrica, de sistemas superconductores y de convertidores de potencia compactos.Puede reducir las pérdidas, mejorar el rendimiento térmico y admitir una mayor densidad de potencia, pero el uso práctico requiere un control cuidadoso de los límites de temperatura, los materiales de embalaje, la infraestructura de refrigeración, el comportamiento de EMI y la seguridad del nitrógeno líquido.Con la selección adecuada de dispositivos, el diseño térmico y la gestión de riesgos, el enfriamiento criogénico puede ayudar a avanzar en la electrónica de potencia confiable, eficiente y compacta para aplicaciones exigentes.
