Procesamiento de señales digitales (DSP): aplicaciones, evolución y guía comparativa de FPGA

El procesamiento de señales digitales, o DSP, es una tecnología central que hace posible el manejo de señales rápido y preciso en muchos sistemas modernos.El artículo explica cómo el DSP evolucionó desde un hardware limitado hasta convertirse en chips de alta capacidad creados para un procesamiento rápido.También muestra la amplia gama de aplicaciones DSP, desde comunicación multimedia y automatización industrial hasta sistemas de automoción y defensa.Además, compara los chips DSP con los FPGA, mostrando cómo cada uno cumple diferentes funciones y cómo su uso combinado respalda un diseño de sistemas digitales más flexible y eficiente.

Catálogo

Explorando el procesamiento de señales digitales (DSP)

El procesamiento de señales digitales (DSP) se ha establecido firmemente como una tecnología fundamental que permite una amplia gama de innovaciones modernas.Su influencia abarca ámbitos como las telecomunicaciones, la informática, el diagnóstico médico y la electrónica de consumo.Al permitir el procesamiento de datos en tiempo real, DSP aborda necesidades prácticas que van desde el reconocimiento de voz y la claridad del audio hasta las operaciones de radar y la compresión de medios.En el corazón de la funcionalidad DSP se encuentran sus chips especializados, que aprovechan la arquitectura distintiva de Harvard y los multiplicadores de hardware integrados.Estas características facilitan los sofisticados cálculos matemáticos necesarios para el manejo avanzado de señales.La génesis del DSP en la década de 1960 surgió como respuesta a las limitaciones de los primeros microprocesadores, que no podían satisfacer las demandas de velocidad o procesamiento en tiempo real.

DSP comenzó como un marco teórico, limitado por las limitaciones del hardware de sus primeros años.

Los primeros chips DSP operativos aparecieron a finales de la década de 1970, con hitos como el S2811 de AMI (1978) y el 2920 programable de Intel (1979).

Un problema clave con estos primeros chips fue la ausencia de multiplicadores de hardware dedicados.Esta limitación obstaculizó su eficiencia computacional y redujo su viabilidad para aplicaciones dinámicas en tiempo real que requieren velocidades de procesamiento rápidas.

En 1980, el MPD7720 de NEC marcó un punto de inflexión al ser el primer chip DSP comercial en incorporar un multiplicador de hardware, mejorando el rendimiento al acelerar las operaciones matemáticas.Con esta incorporación clave, comenzó la transición del concepto a la aplicación práctica, sentando las bases para una gama más amplia de funcionalidades de procesamiento de señales.

Aprovechando la tecnología de fabricación NMOS, los chips TMS32010 lograron velocidades computacionales más rápidas que los microprocesadores contemporáneos.

Sin embargo, estos chips no estaban exentos de inconvenientes, incluido un elevado consumo de energía y dimensiones físicas comparativamente grandes.

La trayectoria hacia el refinamiento surgió a mediados de la década de 1980, cuando se pasó a la tecnología CMOS para la producción de chips DSP.Esta transición generó numerosos beneficios:

• Menor consumo de energía, lo que mejoró la eficiencia y amplió los casos de uso operativo.
• Reducción del tamaño del chip, lo que lleva a un mayor embellecimiento en el diseño de dispositivos de consumo compactos.
• Soporte mejorado para aplicaciones avanzadas, incluido el procesamiento de voz e imágenes, así como el desarrollo de inteligencia artificial en etapas iniciales.

Estos avances profundizaron la relevancia de DSP para diversas industrias, cultivando oportunidades sin explotar para la resolución de problemas y funcionalidades con visión de futuro.

A finales de los años 80 y principios de los 90, los avances en los chips DSP magnificaron su impacto en todas las industrias.

• Las tecnologías DSP de tercera y cuarta generación aumentaron drásticamente las velocidades computacionales, con diseños más pequeños y portátiles que ampliaron su integración en dispositivos de consumo como reproductores de discos compactos y teléfonos celulares.
• La infraestructura de comunicaciones, incluidas las redes celulares y las tecnologías satelitales, pasó a depender en gran medida de estos chips para técnicas de filtrado adaptativo, corrección de errores y compresión de voz.

La mayor eficiencia de DSP en estos dominios:

• Se mejora la claridad del sonido, la conectividad es más estable y el uso del ancho de banda se optimiza para sistemas de audio y transmisión.
• Ofreció experiencias transformadoras que equilibraron el alto rendimiento con la facilidad de acceso, alineándose con los cambios sociales hacia una mayor inmersión digital.

En el siglo XXI, DSP había abrazado una era de especialización, evolucionando para satisfacer las demandas complejas planteadas por los desafíos específicos de la industria.

• La sexta generación de chips DSP introdujo diseños personalizados que respaldan las industrias de próxima generación, como los vehículos autónomos y las imágenes biomédicas.Estos dispositivos dependen del DSP para el procesamiento de señales de radar, escaneos LiDAR y mapas ambientales.
• Dentro de los dominios multimedia, DSP facilitó la transmisión adaptativa, la realidad virtual inmersiva y las imágenes de ultra alta definición, abordando la creciente demanda de experiencias de entretenimiento personalizadas.

El enfoque en la adaptabilidad surgió como un principio de diseño clave para los chips DSP modernos:

• Estos chips se integraron perfectamente en dispositivos multifuncionales, gestionando cargas de trabajo dinámicas de manera eficiente.
• Las industrias se beneficiaron de la colaboración entre diversos expertos, como creadores multimedia e ingenieros de hardware, para crear soluciones DSP capaces de producir experiencias visuales y de audio superiores.

La historia de DSP es una historia de ingenio guiado por las necesidades sociales en evolución y las demandas específicas de la industria.De cara al futuro, su trayectoria de desarrollo depende de varios avances tecnológicos:

• La reducción del tamaño de los transistores podría dar lugar a chips con una potencia de procesamiento sin precedentes, aprovechando potencialmente la computación cuántica para redefinir los estándares de la industria.
• Las aplicaciones futuras podrían abarcar la regulación de anchos de banda masivos en comunicaciones relacionadas con satélites o la ejecución de soluciones de datos en robótica autónoma.

El viaje de DSP habla de la profunda interacción entre la innovación en ingeniería y la resolución práctica de problemas.La tecnología prospera no sólo gracias a los avances del hardware, sino también a través de conocimientos interdisciplinarios de profesionales que comprenden las necesidades matizadas de los sistemas centrados en el ser humano.Al aceptar la diversidad de perspectivas y esta intersección de creatividad y tecnología, las innovaciones de DSP prometen trascender los límites convencionales, remodelando industrias y experiencias humanas por igual.

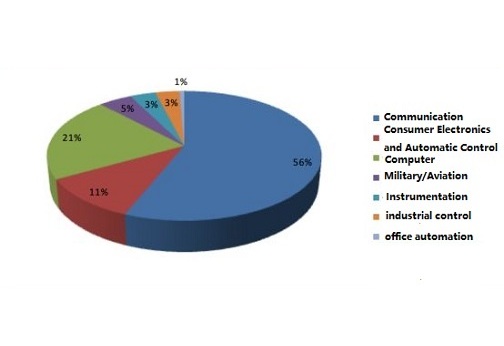

Aplicaciones de los chips DSP

Los chips de procesamiento de señales digitales (DSP) han impulsado significativamente la conversión de entradas analógicas a formatos digitales, permitiendo un procesamiento rápido y eficiente.Reconocidos por su adaptabilidad, eficiencia operativa y capacidad de ahorro de energía, estos chips son el eje de la innovación en múltiples dominios.

Comunicación multimedia

Los chips DSP sustentan la dinámica central del procesamiento y mejora multimedia.Se destacan en:

• Tecnologías de voz, que permiten una codificación precisa y técnicas avanzadas de supresión de ruido.
• Procesamiento de vídeo, donde complejos algoritmos de compresión garantizan una transmisión de datos eficiente.
• Decodificación adaptativa, que facilita la interpretación perfecta de datos complejos de voz e imagen.

Por ejemplo:

• Las redes móviles implementan chips DSP para mejorar la claridad de la señal, reducir la latencia y asignar de manera óptima el ancho de banda.Esto garantiza el buen funcionamiento de los sistemas que manejan tráfico masivo.
• En los servicios de streaming, los chips DSP permiten tecnologías de velocidad de bits adaptables, lo que garantiza una reproducción constante de vídeo de alta calidad en diferentes condiciones de red.Estos avances mejoran la experiencia del espectador y satisfacen tanto el consumo informal como las demandas empresariales profesionales.

Automatización Industrial

La progresión de la automatización industrial se basa en el cálculo rápido y la adaptabilidad que proporcionan los chips DSP.Las capacidades clave incluyen:

• Permitir que los sistemas robóticos realicen tareas muy detalladas con errores mínimos.Por ejemplo, los chips DSP permiten a los robots de soldadura automatizados ajustar parámetros como la temperatura y la presión al instante, lo que garantiza una producción constante y un menor desperdicio de material.
• Mejora del mantenimiento predictivo mediante análisis de diagnóstico.Los robots equipados con procesadores DSP evalúan los datos de los sensores, como la vibración y la temperatura, para anticipar posibles fallos del equipo, reduciendo así los tiempos de inactividad operativos y los gastos de reparación.

Estas contribuciones no sólo mejoran la eficiencia sino que también refinan las arquitecturas de los sistemas, estableciendo estándares más altos de productividad en entornos automatizados.

Instrumentación de precisión

Los chips DSP de alto rendimiento simplifican la complejidad operativa al tiempo que elevan la precisión de las herramientas de medición de precisión, como:

• Osciloscopios y analizadores de espectro, que dependen de procesadores DSP para una resolución de señal superior y una mitigación efectiva de interferencias.
• Dispositivos de imágenes médicas y sistemas de monitoreo ambiental, donde la serie TMS320 de Texas Instruments, por ejemplo, sirve como sello distintivo de confiabilidad y cálculos digitales de alta velocidad.

En el ámbito científico, la tecnología DSP ha fomentado avances en:

• Análisis de partículas para física experimental.
• Investigación astronómica, donde se acelera el procesamiento de señales débiles de radio o luz procedentes del espacio, lo que produce una mayor claridad incluso en presencia de interferencias.

Estas innovaciones subrayan la capacidad de los chips DSP para soportar una precisión rigurosa y tareas analíticas complejas en disciplinas exigentes.

Sistemas automotrices

Las tecnologías automotrices modernas aprovechan los procesadores DSP para manejar desafíos complejos y mejorar el rendimiento general.Las aplicaciones notables incluyen:

• Admite sistemas anticolisión y control de crucero adaptativo basados en radar.
• Permitir el análisis de datos visuales en tiempo real para vehículos autónomos.Por ejemplo, un automóvil que circula por vías urbanas congestionadas depende de chips DSP para interpretar una serie de datos de sensores y cámaras, lo que permite tomar decisiones en fracciones de segundo necesarias para la seguridad y la precisión.

En los vehículos eléctricos, las soluciones impulsadas por DSP contribuyen a mejorar la gestión del flujo de energía, el diagnóstico de la batería y la optimización de componentes como los sistemas de propulsión y los sistemas de frenado regenerativo.Estas mejoras garantizan operaciones más fluidas y amplían las capacidades del transporte sostenible.

Tecnologías militares y de defensa

Los procesadores DSP desempeñan un papel crucial en el avance de las iniciativas de defensa al ofrecer:

• Sistemas de radar superiores con filtrado de señales mejorado y precisión de seguimiento.
• Procesamiento en tiempo real para sistemas guiados por infrarrojos en tecnología de misiles, que facilita la detección rápida de objetivos y el análisis ambiental.

Los ejemplos prácticos incluyen:

• Sistemas de combate aéreo que consolidan las entradas de radar en información procesable, ayudando a los pilotos a detectar amenazas sigilosas o iniciar contramedidas.
• Operaciones de reconocimiento, donde los chips DSP identifican inteligencia dentro de vastos conjuntos de datos, asegurando el éxito de la misión en escenarios de mucha presión.

Estas aplicaciones resaltan el impacto transformador de los chips DSP al elevar tanto la velocidad como la precisión de las operaciones militares, dando forma a resultados estratégicos con claridad y eficacia.

Gracias a su capacidad para procesar datos complejos de manera eficiente, los chips DSP están remodelando continuamente los principios tecnológicos que subyacen a las industrias modernas, asegurando su evolución tanto en la dimensión práctica como en la exploratoria.

Elegir el DSP y FPGA adecuados

• Definir el requisito de procesamiento
Identifique si el sistema necesita procesamiento de datos secuencial o ejecución paralela.DSP se adapta a tareas estructuradas de procesamiento de señales, mientras que FPGA admite múltiples operaciones al mismo tiempo.

• Evaluar la complejidad del algoritmo
Seleccione DSP cuando el diseño dependa de algoritmos estables basados en matemáticas, como filtrado o análisis de señales.Elija FPGA cuando la lógica sea compleja y requiera un comportamiento de hardware personalizado.

• Considere el estilo de procesamiento
DSP utiliza procesamiento basado en instrucciones con tiempos predecibles.FPGA realiza procesamiento paralelo, lo que mejora el rendimiento en sistemas de alta velocidad o de múltiples flujos.

• Verifique las necesidades de flexibilidad
Utilice FPGA si el diseño puede cambiar o requerir actualizaciones a nivel de hardware.DSP es más adecuado cuando el diseño del sistema es fijo y no necesita modificación de hardware.

• Evaluar el esfuerzo de desarrollo
Los sistemas DSP son más fáciles de desarrollar utilizando herramientas de software.FPGA requiere conocimientos de diseño de hardware y más tiempo de desarrollo debido a la programación basada en HDL.

• Revisar las demandas de desempeño
Elija FPGA para aplicaciones de alto rendimiento como procesamiento de imágenes o análisis de datos.DSP es ideal para entornos controlados como sistemas de comunicación y procesamiento de audio.

• Analice las limitaciones de costos y tiempo
DSP es generalmente más rentable y más rápido de implementar para aplicaciones estándar.FPGA implica un costo inicial más alto pero proporciona flexibilidad a largo plazo para sistemas complejos.

• Tipo de aplicación de coincidencia
DSP se utiliza ampliamente en electrónica de consumo, sistemas de audio y dispositivos de control.Se prefiere FPGA en sistemas avanzados como radares, redes de alta velocidad y plataformas de datos en tiempo real.

• Plan de escalabilidad
Seleccione FPGA si el sistema puede expandirse o requerir funciones adicionales con el tiempo.DSP es adecuado para diseños estables con funciones definidas.

• Considere soluciones híbridas
Combine DSP y FPGA cuando se necesiten cálculos precisos y procesamiento paralelo.DSP maneja el análisis de datos en tiempo real, mientras que FPGA administra múltiples flujos de datos de manera eficiente.

Conclusión

La tecnología DSP ha pasado de ser un concepto de procesamiento especializado a convertirse en una parte importante de la electrónica y los sistemas inteligentes modernos.Su capacidad para procesar señales de forma rápida, confiable y eficiente lo ha hecho valioso en muchas industrias.El artículo también muestra que, si bien los chips DSP siguen siendo sólidos en tareas en tiempo real basadas en algoritmos, la tecnología FPGA ofrece mayor flexibilidad para el procesamiento paralelo y personalizado.A medida que las demandas de los sistemas continúan aumentando, se espera que el uso combinado de DSP y FPGA desempeñe un papel aún mayor en la creación de soluciones digitales más rápidas, inteligentes y adaptables.

Preguntas frecuentes [FAQ]

1. ¿Qué es DSP?

Un procesador de señal digital es un tipo de microprocesador diseñado para manejar señales digitales que se originan a partir de fuentes analógicas.Realiza operaciones como filtrado, modulación, compresión y análisis de datos.Estas funciones admiten aplicaciones en sistemas de audio, redes de comunicación, dispositivos médicos y sistemas de imágenes.Al convertir señales analógicas en formato digital, se permite un procesamiento preciso y resultados consistentes que son difíciles de lograr con métodos exclusivamente analógicos.La tecnología DSP se utiliza ampliamente en dispositivos como teléfonos inteligentes, equipos de audio y sistemas industriales.

2. ¿Cuáles son las características que definen a DSP?

Los procesadores de señales digitales están diseñados para procesar datos rápidamente y con alta precisión.Pueden completar la multiplicación y la suma en un solo ciclo de reloj, lo que ayuda a manejar cálculos complejos de manera eficiente.Su diseño suele utilizar espacios de memoria separados para instrucciones y datos, lo que permite acceder a ambos al mismo tiempo y mejorar la velocidad.La memoria interna de alta velocidad admite una transferencia rápida de datos con un retraso mínimo, lo que resulta útil en tareas en tiempo real.También incluyen un manejo eficiente de interrupciones para que el sistema pueda responder rápidamente a señales externas.Además, los DSP admiten procesamiento y canalización paralelos, lo que permite ejecutar múltiples operaciones a la vez y aumentar el rendimiento general.

3. ¿Por qué el procesamiento de señales digitales es superior a los métodos analógicos?

El procesamiento de señales digitales proporciona resultados más estables y precisos en comparación con los métodos analógicos.Las señales analógicas pueden degradarse con la distancia o debido al ruido, lo que afecta la calidad de la señal.Por el contrario, las señales digitales son menos sensibles a las interferencias, lo que ayuda a preservar la integridad de los datos.Las mejoras en las técnicas de conversión ahora permiten que los sistemas digitales mantengan una representación de señal de alta calidad con una pérdida mínima.Esto hace que DSP sea adecuado para aplicaciones basadas en precisión, como imágenes médicas y sistemas aeroespaciales.Su confiabilidad y flexibilidad también respaldan tecnologías avanzadas como sistemas autónomos, donde se requiere precisión y procesamiento de datos en tiempo real.
