Explorando el MOV (Varistor de Óxido Metálico) Principio de Funcionamiento, Aplicaciones y Guía de Selección

Los Varistores de Óxido Metálico (MOVs) son dispositivos de protección contra sobretensiones ampliamente utilizados que ayudan a proteger los circuitos electrónicos de eventos de sobrevoltaje transitorio causados por rayos, operaciones de conmutación, motores y fallos eléctricos. Al cambiar automáticamente de un estado de alta resistencia a un estado de baja resistencia durante una sobretensión, los MOVs desvían el exceso de energía lejos de los componentes sensibles. Este artículo explica qué son los MOVs, cómo funcionan, su construcción, características eléctricas, mecanismos de protección, criterios de selección y aplicaciones prácticas en sistemas electrónicos y de potencia.

Catálogo

¿Qué es un MOV?

Un Varistor de Óxido Metálico (MOV) es un componente de protección electrónica utilizado para proteger circuitos de sobretensiones de voltaje y eventos de sobrevoltaje transitorio. Su propósito principal es prevenir que voltajes excesivos lleguen a componentes electrónicos sensibles que podrían dañarse por perturbaciones eléctricas repentinas.

Un MOV se llama a menudo resistor dependiente de voltaje porque su resistencia cambia automáticamente de acuerdo con el voltaje aplicado a través de sus terminales. En condiciones de operación normales, permanece altamente resistivo. Cuando ocurre una sobretensión, su resistencia disminuye rápidamente, lo que le permite desviar energía excesiva del circuito protegido.

Esta respuesta automática hace que los MOVs sean uno de los componentes de protección contra sobretensiones más utilizados en sistemas electrónicos y eléctricos.

Comportamiento del MOV en Condiciones Normales

Durante la operación normal, el voltaje a través del MOV se mantiene por debajo de su umbral de protección. En esta condición, el dispositivo exhibe una resistencia muy alta y permite que solo una pequeña corriente de fuga fluya.

El MOV se comporta casi como un circuito abierto y tiene poco efecto en la operación del equipo que protege. La corriente continúa fluyendo a través del camino de circuito previsto mientras el MOV permanece en un estado de espera.

Debido a que muy poca corriente pasa a través del dispositivo, el consumo de energía es mínimo durante la operación normal.

Respuesta del MOV a Sobretensiones de Voltaje

Las sobretensiones de voltaje pueden ser causadas por descargas eléctricas, operaciones de conmutación de servicios públicos, arranque y paro de motores, fallos eléctricos u otras perturbaciones transitorias.

Cuando el voltaje aplicado excede el umbral del MOV, el dispositivo responde casi de inmediato. Su resistencia disminuye rápidamente y comienza a conducir una corriente mucho mayor.

Este cambio repentino crea un camino de baja resistencia que permite desviar la energía excesiva de sobretensión lejos del circuito protegido. Al mismo tiempo, el MOV ayuda a limitar el voltaje a través de los componentes sensibles a un nivel más seguro. Esta acción de protección se conoce como limitación de voltaje.

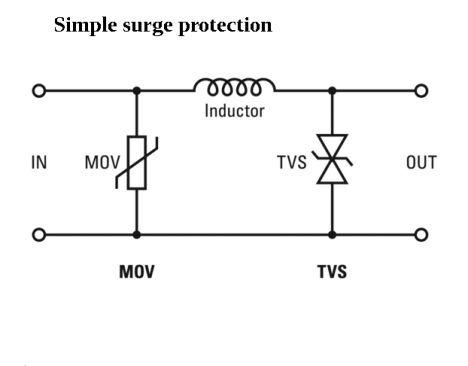

Cómo los MOVs Protegen Circuitos Electrónicos

Los MOVs protegen los circuitos proporcionando un camino alternativo para la corriente de sobretensión.

Durante el funcionamiento normal, el MOV permanece inactivo y no interfiere con el rendimiento del circuito. Cuando aparece un pico de voltaje, el dispositivo se vuelve rápidamente conductor y redirige gran parte de la energía del pico lejos de los componentes vulnerables.

Esto reduce el estrés de voltaje en circuitos integrados, transistores, microcontroladores, MOSFETs y otros dispositivos semiconductores. Una vez que el pico termina y el voltaje normal regresa, el MOV vuelve automáticamente a su estado de alta resistencia.

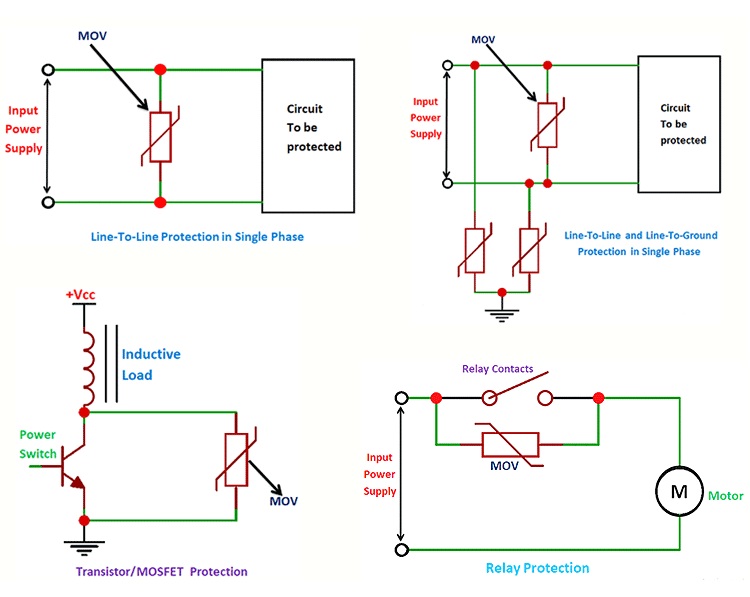

Aplicaciones Comunes de los MOV

Los MOV se utilizan ampliamente donde se requiere protección contra picos de voltaje.

Las aplicaciones comunes incluyen:

• Fuentes de alimentación

• Adaptadores de CA

• Protectores contra picos y regletas de enchufes

• Equipos de comunicación

• Sistemas de control industrial

• Electrónica de consumo

• Electrodomésticos

• Redes de telecomunicaciones

En estas aplicaciones, los MOVs actúan como la primera línea de defensa contra eventos transitorios de sobrevoltaje.

Por qué son Importantes los MOV

El equipo electrónico moderno a menudo contiene dispositivos semiconductores altamente sensibles que pueden dañarse incluso por picos de voltaje breves.

Los MOV proporcionan protección contra sobrecargas de manera automática sin requerir circuitos de control o activación externa. Su tiempo de respuesta rápido, implementación sencilla y capacidad para absorber energía de sobrecarga los hacen altamente efectivos para proteger sistemas electrónicos.

Debido a estas ventajas, los MOV se utilizan comúnmente en productos electrónicos de baja potencia y en equipos industriales de alta potencia.

¿Cómo Funciona un MOV?

Condición Normal de Operación

Un MOV está normalmente conectado a través de la línea de alimentación o circuito protegido y permanece inactivo durante las condiciones normales de operación.

A niveles de voltaje normales, el MOV presenta una muy alta resistencia y permite que solo fluya una pequeña corriente de fugas. La mayoría de la corriente del circuito sigue su camino previsto a través de la carga, mientras el MOV permanece en espera.

Debido a que el dispositivo consume muy poca corriente, tiene un impacto mínimo en el funcionamiento normal del circuito.

Respuesta a un Pico de Voltaje

Cuando aparece un pico de voltaje transitorio a través del MOV, el voltaje comienza a subir hacia el umbral de su sujeción.

Siempre que el voltaje se mantenga por debajo de este umbral, el MOV se mantiene altamente resistivo. Una vez que se excede el umbral, el dispositivo pasa rápidamente a un estado de baja resistencia.

Este cambio ocurre en un tiempo muy corto, permitiendo que el MOV reaccione rápidamente a eventos súbitos de sobrevoltaje.

Cómo Ocurre la Protección Contra Sobretensiones

Después de volverse conductor, el MOV proporciona un camino de baja resistencia para la corriente de sobrecarga.

En lugar de permitir que un voltaje excesivo llegue a componentes sensibles, gran parte de la energía del pico es redirigida a través del MOV. Esto limita el voltaje a través del circuito protegido y reduce el estrés eléctrico en los dispositivos electrónicos.

Una forma útil de ver este proceso es pensar en el MOV como una ruta de bypass de emergencia que permanece inactiva hasta que aparece una condición anormal de voltaje.

Una vez que el pico desaparece y el voltaje vuelve a la normalidad, el MOV vuelve automáticamente a su estado de alta resistencia.

Degradación del MOV y Vida Útil

Los MOV están diseñados para absorber energía de sobrecarga, pero este proceso afecta gradualmente su estructura interna.

Cada evento de sobrecarga causa una pequeña cantidad de desgaste dentro del dispositivo. Mientras que un solo pico menor puede tener poco impacto, la exposición repetida a picos de voltaje cambia lentamente las características eléctricas del MOV.

Con el tiempo:

• El voltaje de sujeción puede desplazarse

• La corriente de fuga puede aumentar

• La capacidad de absorción de energía puede disminuir

• El rendimiento de protección puede declinar

Debido a este proceso de envejecimiento, los MOV tienen una vida útil finita. Las aplicaciones expuestas a sobresaltos frecuentes o de alta energía pueden requerir inspección o reemplazo periódico del MOV para mantener la protección confiable.

Por qué se Utilizan Fusibles con MOV

Los MOV se utilizan comúnmente junto con fusibles térmicos o fusibles de seguridad para mejorar la protección y la seguridad.

En condiciones normales de sobretensión, el MOV conduce solo brevemente y luego vuelve a su estado de alta resistencia. Sin embargo, un fallo severo o una condición de sobrevoltaje prolongada puede hacer que el MOV permanezca conductor durante un período extendido.

Cuando esto ocurre, se puede generar calor excesivo dentro del dispositivo.

Un fusible proporciona una capa secundaria de protección desconectando el MOV si continúa fluyendo corriente excesiva. Esto ayuda a prevenir el sobrecalentamiento, daños en los componentes, generación de humo y otros peligros de seguridad.

Por esta razón, las combinaciones de MOV y fusibles se utilizan ampliamente en productos comerciales de protección contra sobretensiones.

¿Cómo Utilizar un MOV en Su Circuito?

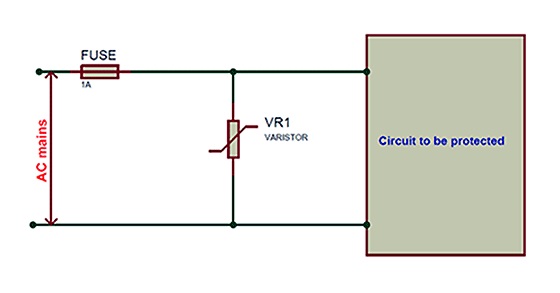

Conexión Básica del MOV

Un MOV se conecta típicamente en paralelo con el circuito o el equipo que se protege.

Debido a que está conectado a través de la línea de alimentación en lugar de en el camino principal de corriente, monitorea continuamente el voltaje aplicado al circuito sin afectar el funcionamiento normal.

En muchas aplicaciones, se instala un fusible junto con el MOV para mejorar la protección general.

Flujo de corriente durante el funcionamiento normal

Durante las condiciones de funcionamiento normal, el MOV permanece en su estado de alta resistencia.

Solo fluye una corriente de fuga muy pequeña a través del dispositivo, mientras que casi toda la corriente sigue el camino previsto a través de la carga y otros componentes del circuito.

Debido a que el MOV está conectado directamente a través del circuito protegido, siempre está listo para responder si ocurre un pico.

Qué sucede durante un pico de voltaje

Cuando aparece un pico de voltaje en la línea de alimentación, el MOV experimenta el mismo aumento de voltaje que el circuito protegido.

A medida que el voltaje alcanza el umbral de sujeción del MOV, el dispositivo se vuelve rápidamente conductivo. La corriente de sobretensión se desvía a través del MOV en lugar de a través de componentes electrónicos sensibles.

Esta acción limita el voltaje que alcanza el circuito y ayuda a prevenir daños a los semiconductores y otros dispositivos vulnerables.

El papel del fusible

El fusible sirve como un dispositivo de protección de respaldo.

Durante eventos de sobretensión normales, el MOV conduce brevemente y luego vuelve a operar normalmente. Si ocurre una sobretensión inusualmente severa o una condición de sobrevoltaje prolongada, puede continuar fluyendo corriente excesiva a través del MOV.

En tales casos, el fusible puede abrirse y desconectar el circuito, ayudando a prevenir el sobrecalentamiento y daños adicionales.

Desgaste y envejecimiento del MOV

Los MOV se consideran dispositivos de protección sacrificial porque cada evento de sobretensión causa una pequeña cantidad de desgaste interno.

La exposición repetida a sobretensiones reduce gradualmente la capacidad de protección del dispositivo. Con el tiempo, el envejecimiento puede afectar la corriente de fuga, el voltaje de sujeción y el rendimiento general en el manejo de sobretensiones.

Por esta razón, se debe considerar el estado del MOV en sistemas que experimentan eventos de sobretensión frecuentes.

Reconociendo un MOV fallido

Un MOV fallido puede mostrar signos visibles de daño, como:

• Descoloración

• Grietas

• Carbonización

• Deformación física

En algunos casos, no hay daño visible presente, aunque las características eléctricas han cambiado significativamente.

Después de un evento de sobretensión mayor, los MOV a menudo son inspeccionados o reemplazados para asegurar que el sistema de protección continúe funcionando correctamente.

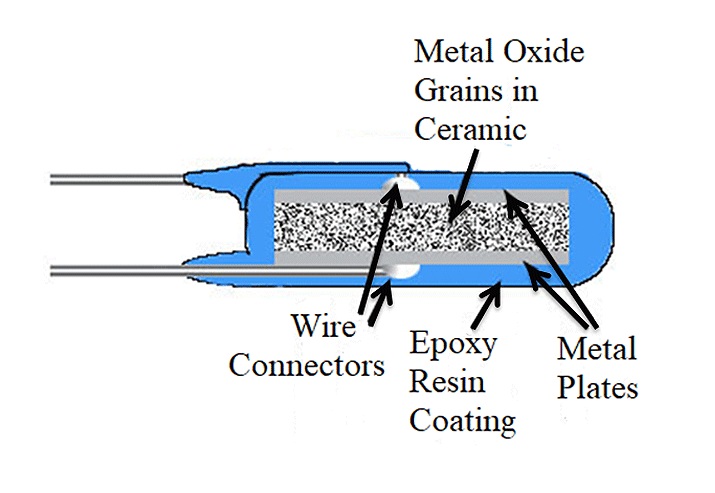

Construcción del MOV

Materiales utilizados en un MOV

Un MOV es un componente a base de cerámica hecho principalmente de óxido de zinc (ZnO), que normalmente representa alrededor del 90% del material.

Se añaden óxidos metálicos adicionales como óxido de bismuto, óxido de cobalto y óxido de manganeso en cantidades menores para modificar las características eléctricas y mejorar el rendimiento en el manejo de sobretensiones.

Al ajustar la composición de estos materiales, los fabricantes pueden producir MOVs con diferentes clasificaciones de voltaje, características de sujeción y capacidades energéticas.

Proceso de fabricación

La producción de MOV comienza mezclando polvo de óxido de zinc con materiales aditivos cuidadosamente seleccionados.

La mezcla de polvo se comprime en la forma deseada y luego se calienta a alta temperatura durante un proceso conocido como sinterización. La sinterización une las partículas y crea una estructura cerámica densa.

Después de formar el cuerpo cerámico, se adjuntan electrodos metálicos a lados opuestos del dispositivo. Luego se añaden cables de conexión o terminales para que el MOV se pueda conectar a circuitos externos.

Este proceso de fabricación crea la estructura interna responsable del comportamiento eléctrico único del MOV.

Estructura interna de grano

El cuerpo cerámico de un MOV contiene millones de granos microscópicos de óxido de zinc.

En los límites donde se encuentran estos granos, se forman pequeñas uniones eléctricas. Estas uniones en los límites de los granos se comportan de manera similar a una gran red de uniones semiconductoras distribuidas por todo el dispositivo.

Debido a que existe un número tan grande de uniones microscópicas dentro del MOV, el dispositivo puede responder rápidamente cuando se aplica un voltaje excesivo.

Comportamiento del MOV a voltajes normales y de sobretensión

Bajo voltajes de funcionamiento normal, la mayoría de las uniones en los límites de los granos restringen el flujo de corriente. Esto resulta en una resistencia muy alta y solo una pequeña corriente de fuga.

Cuando el voltaje aplicado supera el umbral del MOV, los mecanismos de conducción eléctrica comienzan a desarrollarse dentro de los límites del grano. El túnel de electrones y los efectos de avalancha permiten que la corriente fluya mucho más fácilmente a través de la estructura cerámica.

Como resultado, la resistencia disminuye rápidamente y el MOV se vuelve altamente conductivo. Esto permite que el dispositivo desvíe la corriente de sobretensión y limite el voltaje aplicado al circuito protegido.

Tipos de paquetes MOV comunes

Los MOV están disponibles en varios estilos de paquete para soportar diferentes aplicaciones y niveles de potencia.

Los tipos más comunes incluyen:

• MOVs de tipo disco

• MOVs de terminal axial

• MOVs de terminal radial

• MOVs de tipo bloque

• MOVs de terminal de tornillo

Los dispositivos más pequeños se utilizan comúnmente en electrónica de consumo, mientras que los estilos de paquete más grandes se encuentran a menudo en aplicaciones industriales y de sistemas de energía.

Aumento de las Calificaciones de Voltaje y Energía

En aplicaciones de alta potencia, se pueden combinar múltiples MOVs para aumentar la capacidad de protección.

Conectar MOVs en paralelo permite que la corriente de sobretensión se comparta entre los dispositivos, aumentando la capacidad general de manejo de energía.

Conectar MOVs en serie distribuye el voltaje a través de múltiples dispositivos, aumentando la capacidad general de manejo de voltaje.

Estos arreglos permiten que los sistemas de protección MOV se adapten a una amplia gama de aplicaciones eléctricas e industriales.

Características Eléctricas de un MOV

El rendimiento de un Varistor de Óxido Metálico (MOV) está determinado por varias características eléctricas importantes. Estas características definen cómo se comporta el dispositivo bajo condiciones de operación normales, cómo responde a picos de voltaje y qué tan eficazmente protege los componentes electrónicos sensibles.

Las características más importantes incluyen la resistencia dependiente del voltaje, el comportamiento no lineal voltaje-corriente y la capacitancia. Juntas, estas propiedades permiten que el MOV reaccione automáticamente a eventos transitorios de sobretensión mientras permanece en gran medida inactivo durante el funcionamiento normal.

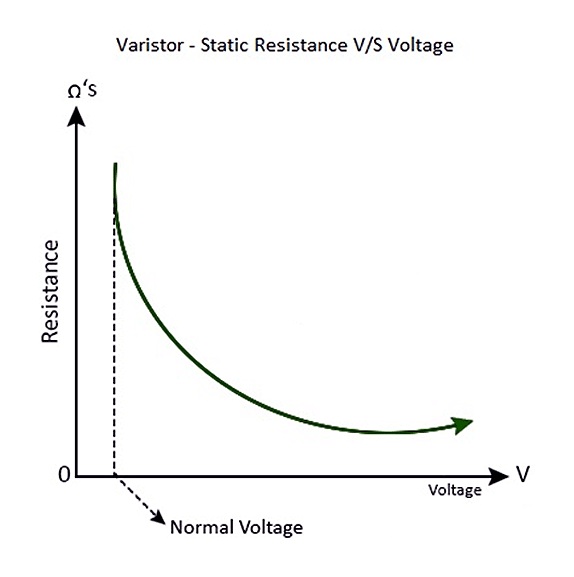

Resistencia Estática

A diferencia de un resistor convencional que mantiene una resistencia casi constante, un MOV cambia continuamente su resistencia según el voltaje que se aplica a través de sus terminales.

A voltajes de operación normales, el MOV exhibe una resistencia extremadamente alta y permite que solo fluya una corriente de fuga muy pequeña. A medida que aumenta el voltaje aplicado, la resistencia disminuye gradualmente. Una vez que el voltaje se aproxima al umbral de protección, la resistencia cae mucho más rápidamente.

Esta resistencia dependiente del voltaje es la base del funcionamiento del MOV. La alta resistencia previene el flujo de corriente innecesario durante condiciones normales, mientras que la baja resistencia durante una sobretensión crea un camino para que la energía excedente se desvíe del circuito protegido.

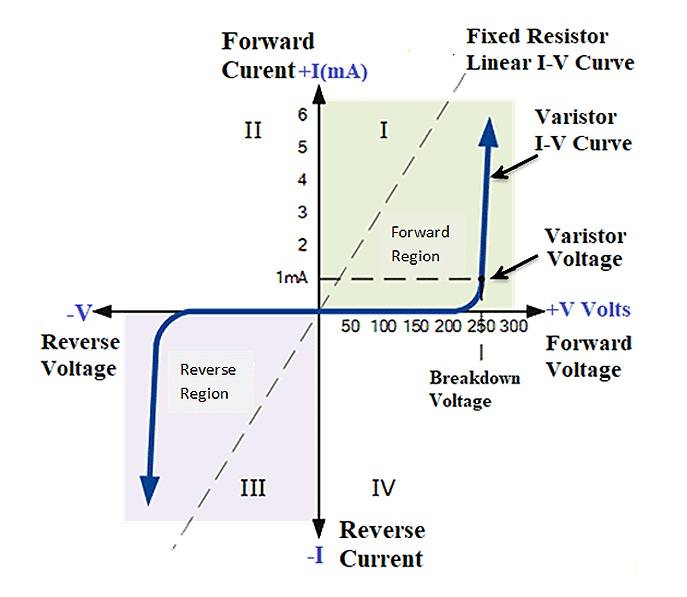

Características Voltaje-Corriente (V-I)

Comportamiento Eléctrico No Lineal

Un MOV no sigue la relación lineal voltaje-corriente de un resistor convencional.

En un resistor estándar, la corriente aumenta proporcionalmente a medida que aumenta el voltaje. En contraste, el MOV exhibe una respuesta altamente no lineal. A voltajes bajos, solo fluye una corriente muy pequeña. A medida que el voltaje se acerca a la región de limitación, un aumento relativamente pequeño en voltaje puede producir un aumento muy grande en la corriente.

Esta transición abrupta permite que el MOV reaccione rápida y eficazmente durante eventos de sobretensión.

Conducción Bidireccional

Un MOV puede conducir corriente en ambas direcciones, dándole una característica bidireccional simétrica.

Debido a este comportamiento, los MOVs pueden proteger tanto contra picos de voltaje positivos como negativos. Esto los hace adecuados para aplicaciones de CA y CC y permite que un solo dispositivo proporcione protección independientemente de la polaridad de la sobretensión.

Flujo de Corriente a Diferentes Niveles de Voltaje

Cuando el voltaje aplicado está muy por debajo del voltaje de limitación, el MOV permanece altamente resistivo y solo fluye una pequeña corriente de fuga.

A medida que el voltaje se acerca a la región de limitación, la resistencia disminuye y la corriente comienza a aumentar gradualmente. Una vez que se alcanza el voltaje de limitación, la resistencia cae bruscamente y el MOV se vuelve altamente conductivo.

Este rápido aumento de la corriente permite que el MOV absorba y desvíe la energía de sobretensión mientras limita el voltaje que experimentan los componentes sensibles.

Capacitancia del MOV

Además de su resistencia dependiente del voltaje, un MOV también exhibe capacitancia debido a su construcción física.

El dispositivo contiene dos electrodos metálicos separados por un cuerpo cerámico, creando una estructura similar a un condensador. Como resultado, cada MOV posee un valor de capacitancia medible.

La capacitancia se ve influenciada por varios factores:

• Área de superficie del electrodo

• Espesor cerámico

• Tamaño físico del dispositivo

Áreas de electrodos más grandes generalmente aumentan la capacitancia, mientras que una mayor separación entre los electrodos tiende a reducirla.

Efectos de Capacitancia en Circuitos de CC y CA

Circuitos de CC

En la mayoría de las aplicaciones de CC, la capacitancia del MOV tiene poco efecto en el funcionamiento del circuito.

Cuando el voltaje aplicado se mantiene por debajo del umbral de limitación, el MOV permanece en su estado de alta resistencia y sus características capacitivas generalmente tienen una influencia mínima en el rendimiento. Durante un evento de sobretensión, el comportamiento conductor del MOV se convierte en el factor dominante.

Circuitos de CA

La capacitancia se vuelve más importante en los sistemas de CA.

Debido a que el MOV está conectado a través del circuito protegido, su capacitancia permite que fluya una pequeña corriente de CA incluso cuando no hay un sobretensión presente. Esto contribuye a la corriente de fuga observada durante el funcionamiento normal.

A medida que la frecuencia de operación aumenta, el efecto de la capacitancia se vuelve más notable. Por esta razón, la capacitancia del MOV a menudo se considera en equipos de comunicación, circuitos de alta frecuencia y otras aplicaciones sensibles a la señal.

Reactancia Capacitiva

La oposición creada por la capacitancia en un circuito de CA se conoce como reactancia capacitiva.

Donde:

• X₍C₎ = reactancia capacitiva (Ω)

• f = frecuencia (Hz)

• C = capacitancia (F)

Esta relación muestra que la reactancia capacitiva disminuye a medida que aumenta la frecuencia y también disminuye a medida que aumenta la capacitancia.

Como resultado, las señales de mayor frecuencia pueden producir corrientes de fuga más grandes a través del camino capacitivo del MOV.

Resumen de Características Eléctricas Clave

El comportamiento eléctrico de un MOV está determinado principalmente por tres características: resistencia dependiente de la tensión, respuesta no lineal tensión-corriente y capacitancia.

En condiciones de funcionamiento normales, el MOV mantiene una resistencia muy alta y permite que solo fluya una pequeña corriente de fuga. A medida que la tensión se acerca a la región de limitación, la resistencia disminuye rápidamente y la corriente aumenta bruscamente, permitiendo que el dispositivo desvíe la energía de la sobretensión del circuito protegido.

La presencia de capacitancia también influye en la corriente de fuga, particularmente en aplicaciones de CA y de alta frecuencia. Juntas, estas características permiten que los MOV proporcionen una protección contra sobretensiones rápida y efectiva.

Elegir el MOV Adecuado para Protección

Seleccionar el MOV correcto es esencial para lograr una protección contra sobretensiones confiable. Un dispositivo con clasificaciones inadecuadas puede fallar prematuramente, mientras que un dispositivo sobredimensionado puede no proporcionar una protección óptima para componentes sensibles.

Varias especificaciones clave deben ser evaluadas juntas para asegurar un funcionamiento adecuado tanto en condiciones normales como de sobretensión.

Tensión de Trabajo Máxima

La tensión de trabajo máxima es la tensión continua más alta que se puede aplicar al MOV mientras se mantiene la corriente de fuga dentro de límites especificados.

Este valor siempre debe ser mayor que la tensión de operación normal del circuito. Elegir un margen apropiado ayuda a prevenir una conducción no deseada y reduce el estrés a largo plazo en el dispositivo.

Tensión de Limitación

La tensión de limitación define el nivel al cual el MOV comienza a conducir una corriente sustancial y limita activamente un mayor aumento de tensión.

Una tensión de limitación más baja generalmente proporciona una protección más fuerte, pero debe ser lo suficientemente alta como para evitar interferir con el funcionamiento normal. La selección adecuada requiere equilibrar la efectividad de protección y la estabilidad de operación.

Clasificación de Corriente de Sobretensión

La clasificación de corriente de sobretensión especifica la corriente máxima de pico que el MOV puede conducir de manera segura durante un evento transitorio.

Las aplicaciones expuestas a sobretensiones relacionadas con rayos, transitorios industriales de conmutación, u otras perturbaciones de alta energía a menudo requieren capacidades de corriente de sobretensión más altas.

Seleccionar un MOV con suficiente capacidad de manejo de corriente mejora la confiabilidad y reduce el riesgo de fallo durante eventos severos de sobretensión.

Clasificación de Absorción de Energía

La clasificación de absorción de energía indica la energía de sobretensión máxima que el MOV puede disipat de manera segura y generalmente se expresa en julios (J).

Durante una sobretensión, el MOV convierte la energía eléctrica en calor. El dispositivo seleccionado debe tener una clasificación de energía que supere la energía de sobretensión máxima esperada para proporcionar una protección y vida útil adecuadas.

Tiempo de Respuesta

El tiempo de respuesta se refiere a qué tan rápido el MOV comienza a conducir después de que aparece una tensión de sobretensión.

Los MOV generalmente responden en aproximadamente 100 nanosegundos, lo que les permite reaccionar rápidamente a eventos transitorios de sobretensión antes de que se puedan dañar componentes sensibles.

Tensión de CA Máxima

La clasificación de tensión de CA máxima especifica la tensión RMS más alta que se puede aplicar de manera continua al MOV en sistemas de CA.

La clasificación seleccionada debe ser ligeramente mayor que la tensión de línea normal para prevenir una corriente de fuga excesiva y un estrés innecesario en el dispositivo.

Corriente de Fuga

La corriente de fuga es la pequeña corriente que fluye a través del MOV mientras opera por debajo de su tensión de limitación.

Aunque normalmente es muy pequeña, la corriente de fuga puede proporcionar información útil sobre la condición del dispositivo. Un aumento en la corriente de fuga puede indicar envejecimiento, estrés eléctrico o degradación.

Confiabilidad a Largo Plazo y Desplazamiento de Sobretensión

El rendimiento del MOV cambia gradualmente a medida que se absorbe repetidamente la energía de sobretensión.

Uno de los efectos de envejecimiento más comunes es el cambio de sobretensión, que se refiere a los cambios en las características eléctricas, particularmente el voltaje de clamping, después de una exposición repetida a sobretensiones.

A medida que el MOV envejece:

• El voltaje de clamping puede cambiar

• La corriente de fuga puede aumentar

• La capacidad de manejo de energía puede disminuir

• El rendimiento general de protección puede declinar

Las aplicaciones expuestas a transitorios frecuentes deben considerar la confiabilidad a largo plazo al seleccionar un MOV y pueden requerir inspección o reemplazo periódicos.

Lista de verificación para la selección de MOV y mejores prácticas

Antes de seleccionar un MOV, verifique que el dispositivo proporcione:

• Voltaje de trabajo máximo por encima del voltaje de operación normal

• Voltaje de clamping adecuado para los componentes protegidos

• Capacidad de corriente de sobretensión adecuada

• Clasificación de absorción de energía suficiente

• Tiempo de respuesta rápido

• Clasificación de voltaje AC apropiada

• Características de corriente de fuga aceptables

• Confiabilidad a largo plazo adecuada para la exposición esperada a sobretensiones

Evaluar estas especificaciones juntas ayuda a asegurar una protección contra sobretensiones efectiva y un funcionamiento fiable a largo plazo.

Aplicaciones del mundo real de los MOV

Los MOV se utilizan en todo tipo de sistemas eléctricos y electrónicos para proteger contra eventos de sobretensión transitoria. Su capacidad para reaccionar automáticamente y desviar la energía de sobretensión los hace adecuados para una amplia gama de aplicaciones.

Protección de semiconductores

Los dispositivos semiconductores sensibles pueden dañarse incluso con picos de voltaje breves.

Los MOV se utilizan comúnmente para proteger:

• Transistores

• MOSFETs

• Tiristores

• Circuitos integrados

• Microcontroladores

• Semiconductores de potencia

Al limitar el voltaje de sobretensión, el MOV ayuda a mejorar la confiabilidad de los componentes y reducir el riesgo de daños eléctricos.

Equipos de motor y conmutación

Los motores, relés, contactores y dispositivos de conmutación generan frecuentemente voltajes transitorios durante su operación.

Los MOV ayudan a suprimir:

• Transitorios de conmutación

• Ruido eléctrico

• Arcos de contacto

• Desgaste prematuro de componentes

Esto mejora la confiabilidad del equipo y extiende la vida útil de los componentes de conmutación.

Protección de suministro de energía y sistemas de potencia

Los sistemas de potencia a menudo están expuestos a sobretensiones causadas por rayos, conmutación de utilidades, grandes cargas de motor y perturbaciones de la red.

Los MOV se instalan comúnmente en:

• Protectores contra sobretensiones

• Regletas de alimentación

• Fuentes de alimentación AC

• Adaptadores de corriente

• Cargadores de baterías

• Equipos de acondicionamiento de voltaje

En estas aplicaciones, el MOV actúa como la primera línea de defensa contra la energía de sobretensión entrante.

Equipos de comunicación y redes

Los sistemas de comunicación frecuentemente utilizan largos tramos de cable que pueden estar expuestos a fuentes externas de sobretensión.

Los MOV se utilizan comúnmente en:

• Sistemas telefónicos

• Redes de comunicación

• Equipos de transmisión de datos

• Hardware de redes

• Sistemas de distribución de señales

Esta protección ayuda a mantener la confiabilidad del sistema y la integridad de los datos.

Sistemas industriales y de distribución

Los entornos industriales a menudo contienen grandes cargas eléctricas y equipos de conmutación capaces de generar voltajes transitorios significativos.

Los MOV se utilizan ampliamente en:

• Sistemas de energía industrial

• Tableros de control

• Sistemas de automatización

• Centros de control de motores

• Equipos de distribución

Estas instalaciones ayudan a proteger tanto los equipos de potencia como la electrónica de control sensible.

Electrónica de consumo

Muchos productos de consumo contienen protección MOV incorporada.

Ejemplos incluyen:

• Teléfonos móviles

• Computadoras portátiles

• Computadoras de escritorio

• Televisores

• Cámaras digitales

• Sistemas de juego

• Electrodomésticos

Los MOV ayudan a proteger estos dispositivos de perturbaciones de voltaje que pueden ocurrir en la red eléctrica.

Aplicaciones especializadas de alta frecuencia

Aunque se usan principalmente para protección contra sobretensiones, los MOV también se pueden encontrar en ciertas aplicaciones de alta frecuencia y microondas.

Sus características eléctricas no lineales pueden ser utilizadas para:

• Modulación de señales

• Detección de señales

• Conversión de frecuencia

Estas aplicaciones son menos comunes pero demuestran la versatilidad de la tecnología MOV.

Consejos para el diseño y la selección de circuitos de protección MOV

La selección adecuada del MOV es esencial para lograr una protección fiable contra sobretensiones. El dispositivo debe soportar condiciones normales de operación mientras maneja de forma segura eventos transitorios de sobretensión.

Determinar el voltaje de operación continuo

El MOV debe permanecer inactivo durante la operación normal.

Una práctica de diseño común es seleccionar un MOV con una clasificación de voltaje continuo aproximadamente un 10% a 15% más alta que el voltaje de operación esperado. Esto ayuda a acomodar variaciones de suministro y previene la conducción no deseada.

Calcular la clasificación de energía de sobretensión requerida

Estime la energía de sobretensión máxima esperada en la aplicación y seleccione un MOV con un margen de seguridad adecuado.

Clasificaciones de energía más altas generalmente mejoran la durabilidad y proporcionan mejor protección en entornos donde las sobretensiones ocurren con frecuencia.

Verificar la capacidad de corriente de sobretensión

El MOV seleccionado debe tener una clasificación de corriente de sobretensión mayor que la corriente transitoria más alta anticipada.

Un margen adicional de manejo de corriente a menudo mejora la confiabilidad a largo plazo y reduce el estrés del dispositivo.

Considerar los requisitos de disipación de energía

La energía de sobretensión absorbida por el MOV se convierte en calor.

El dispositivo seleccionado debe proporcionar una capacidad adecuada de disipación de energía para manejar las condiciones de operación esperadas sin estrés térmico excesivo.

Seleccionar el voltaje de sujeción correcto

El voltaje de sujeción debe ser lo suficientemente bajo como para proteger componentes sensibles pero lo suficientemente alto como para evitar la conducción innecesaria durante la operación normal.

Seleccionar el valor adecuado es uno de los aspectos más importantes del diseño de protección de MOV.

Incluir dispositivos de protección adicionales

Los MOV a menudo se combinan con componentes protectores adicionales como fusibles y dispositivos de protección térmica.

Estos dispositivos proporcionan protección adicional si una sobretensión severa o una condición de sobrevoltaje prolongada causan corriente excesiva o sobrecalentamiento.

Mejores prácticas para una protección confiable de MOV

Para un funcionamiento confiable, asegúrese de que el MOV seleccionado proporcione:

• Margen de voltaje continuo adecuado

• Capacidad de energía de sobretensión suficiente

• Clasificación de corriente de sobretensión apropiada

• Capacidad adecuada de disipación de energía

• Voltaje de sujeción correcto

• Fusible o protección térmica adecuada

Seguir estas pautas ayuda a mejorar el rendimiento de protección contra sobretensiones, la confiabilidad del equipo y la seguridad general del sistema.

Conclusión

Los MOV proporcionan un método simple y efectivo para proteger el equipo electrónico de picos de voltaje dañinos. Su capacidad para responder rápidamente, limitar el voltaje excesivo y absorber la energía de sobretensión los convierte en una opción común en fuentes de alimentación, sistemas industriales, equipos de comunicación y electrónica de consumo. Entender el funcionamiento del MOV, sus clasificaciones, el comportamiento de envejecimiento y la correcta integración en circuitos ayuda a garantizar una protección confiable contra sobretensiones y mejora la durabilidad a largo plazo de los sistemas electrónicos.

Preguntas frecuentes [FAQ]

1. ¿Por qué se conecta un MOV en paralelo en lugar de en serie con el circuito que protege?

Un MOV se conecta en paralelo para que pueda monitorear continuamente el voltaje a través del circuito protegido sin interferir con el flujo de corriente normal. Durante la operación normal, el MOV permanece en un estado de alta resistencia y consume solo una pequeña corriente de fuga. Cuando un pico de voltaje supera el voltaje de sujeción, el MOV cambia rápidamente a un estado de baja resistencia y proporciona un camino alternativo para la corriente de sobretensión. Este arreglo permite que el MOV desvíe el exceso de energía de componentes sensibles mientras mantiene la operación normal del circuito en condiciones estándar.

2. ¿Cómo afecta la exposición repetida a sobretensiones la confiabilidad a largo plazo de un MOV?

Cada evento de sobretensión absorbido por un MOV causa una pequeña cantidad de degradación interna en su estructura de grano de óxido de zinc. Con el tiempo, las sobretensiones repetidas pueden reducir la capacidad de manejo de energía del dispositivo, aumentar la corriente de fuga y alterar su voltaje de sujeción. Aunque un MOV puede seguir funcionando después de numerosos eventos de sobretensión, su rendimiento protector disminuye gradualmente. Por esta razón, los MOV se consideran dispositivos de protección sacrificables y pueden requerir inspección o reemplazo después de una exposición significativa a sobretensiones para mantener una protección confiable.

3. ¿Qué factores deben evaluarse al seleccionar un MOV para la protección contra sobretensiones en fuentes de alimentación?

La selección adecuada de MOV requiere evaluar múltiples especificaciones en lugar de centrarse solo en la clasificación de voltaje. Los parámetros importantes incluyen el voltaje de trabajo máximo, el voltaje de sujeción, la clasificación de corriente de sobretensión, la capacidad de absorción de energía, el tiempo de respuesta, la corriente de fuga y la resistencia a largo plazo a sobretensiones. El MOV seleccionado debe soportar el voltaje de operación normal sin conducir, mientras proporciona una capacidad de manejo de sobretensiones suficiente para los eventos transitorios esperados. Los márgenes de diseño adecuados mejoran la confiabilidad y ayudan a prevenir el envejecimiento o la falla prematura del MOV.

4. ¿Por qué se utilizan comúnmente los MOV junto con fusibles o dispositivos de protección térmica?

Aunque un MOV maneja eficazmente los picos de corta duración, no está diseñado para conducer corriente continuamente durante condiciones de sobrevoltaje prolongadas. Si ocurre un fallo grave, el MOV puede permanecer conductivo y generar calor excesivo. Un fusible o un dispositivo de protección térmica proporciona una capa secundaria de seguridad al desconectar el MOV cuando se desarrollan condiciones anormales de corriente o temperatura. Esta combinación ayuda a prevenir el sobrecalentamiento, el daño del equipo y posibles peligros de seguridad mientras mejora la confiabilidad general del circuito de protección.

5. ¿Cómo permite la estructura interna de grano de óxido de zinc que un MOV responda tan rápidamente a los picos de voltaje?

Un MOV consiste principalmente en granos de óxido de zinc rodeados por uniones de frontera de grano microscópicas que se comportan de manera similar a una gran red de uniones semiconductoras. En condiciones de voltaje normales, estas uniones restringen el flujo de corriente, lo que resulta en una resistencia muy alta. Cuando el voltaje supera el umbral del dispositivo, ocurren mecanismos de conducción como el túnel de electrones y la ruptura por avalancha a través de las fronteras de grano. Esto causa que la resistencia caiga rápidamente, permitiendo que el MOV conduzca grandes corrientes de pico en nanosegundos y limite el voltaje antes de que los componentes sensibles puedan dañarse.
