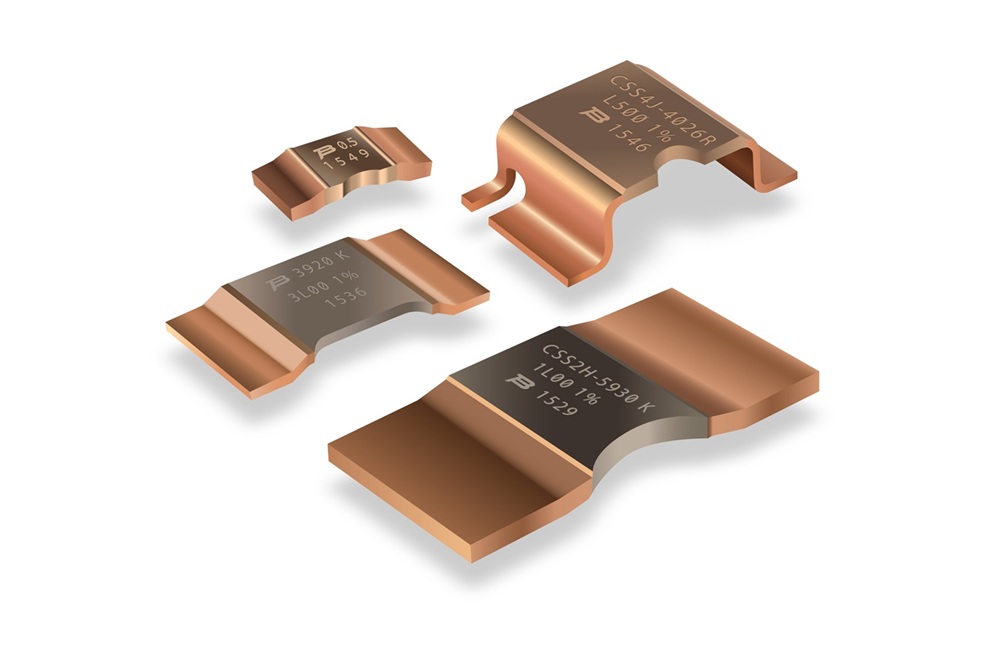

Cómo funcionan las resistencias en derivación en aplicaciones de detección de corriente

Las resistencias en derivación son componentes esenciales para medir la corriente con precisión en sistemas eléctricos y electrónicos.Este artículo explica cómo funcionan, cómo se comparan con las resistencias de detección actuales y qué factores importan al seleccionarlas y diseñarlas para diferentes aplicaciones.También cubre temas importantes como el valor de resistencia, la potencia nominal, el comportamiento térmico, las conexiones Kelvin, la precisión de las mediciones y la evaluación de las hojas de datos.En conjunto, estos puntos muestran cómo las resistencias en derivación respaldan un monitoreo de corriente preciso, una operación segura y un rendimiento confiable en sistemas automotrices, industriales y electrónicos de potencia.

Catálogo

Descripción general de las resistencias en derivación

Las resistencias de derivación se utilizan para medir la corriente en sistemas eléctricos.Funcionan según la Ley de Ohm (V = I·R), donde una pequeña resistencia crea una caída de voltaje proporcional a la corriente.Este voltaje se puede medir y utilizar para monitorear el flujo de corriente sin afectar significativamente el circuito.

Estos componentes están diseñados con una resistencia muy baja, lo que permite que la mayor parte de la corriente pase y al mismo tiempo produzca una señal medible.Esto los hace adecuados para la detección de corriente precisa y confiable en diversos sistemas electrónicos.A menudo se utilizan con dispositivos como amplificadores o microcontroladores para monitoreo en tiempo real.

Para mantener la precisión, son importantes los materiales estables y el rendimiento térmico adecuado.Los cambios de temperatura pueden afectar la resistencia, por lo que comúnmente se utilizan materiales con baja variación de temperatura para garantizar resultados consistentes.

Las resistencias de derivación se utilizan ampliamente en sistemas modernos donde se requiere monitoreo de corriente, incluido el control de energía, la gestión de energía y la protección del sistema.Su diseño simple y operación confiable los convierten en una opción común tanto para aplicaciones básicas como avanzadas.

Resistencia de derivación frente a resistencia de detección de corriente

Tanto las resistencias en derivación como las resistencias de detección de corriente miden la corriente eléctrica creando una pequeña caída de voltaje controlada a través de una resistencia conocida.En la práctica, la corriente fluye a través de la resistencia y el equipo de medición lee la diferencia de voltaje entre sus terminales.Luego, ese voltaje se usa para calcular la corriente usando la ley de Ohm.

La diferencia comienza en cómo se construye físicamente cada componente y dónde se utiliza.Una resistencia en derivación suele ser más grande y está diseñada para transportar altos niveles de corriente, a menudo en el rango de decenas o cientos de amperios.Está construido con un material conductor más grueso para que pueda soportar el calor generado cuando grandes corrientes lo atraviesan.

Por el contrario, una resistencia de detección de corriente es mucho más pequeña.Está diseñado para mediciones de corriente de baja a moderada en placas de circuitos, donde el espacio es limitado y las señales deben leerse con alta precisión.El tamaño más pequeño le permite encajar directamente en diseños electrónicos compactos sin agregar volumen.

Diseño físico e instalación.

La forma en que se instalan estas resistencias refleja cómo se utilizan.

Una resistencia en derivación generalmente se monta separada de la placa de circuito principal.Puede atornillarse a soportes metálicos o barras colectoras, creando una conexión mecánica sólida que puede transportar corriente intensa sin sobrecalentarse ni aflojarse.La instalación a menudo deja espacio alrededor de la resistencia para permitir que el calor se disipe en el aire circundante o en la estructura de montaje.

Por el contrario, una resistencia de detección de corriente se coloca directamente sobre una placa de circuito impreso (PCB) mediante técnicas de montaje en superficie o de orificio pasante.Durante el montaje, se suelda en su posición a lo largo del camino actual.Su pequeño tamaño significa que el calor debe gestionarse a través de la propia PCB, a menudo utilizando trazas de cobre o vías térmicas para distribuir el calor.

Esta diferencia de ubicación también afecta la accesibilidad.Las resistencias de derivación son más fáciles de inspeccionar o reemplazar en sistemas grandes, mientras que las resistencias de detección de corriente están estrechamente integradas en el diseño de la placa.

Contexto de la aplicación

Los entornos donde operan estos componentes muestran aún más sus diferencias.

Una resistencia de derivación se utiliza en sistemas de alta potencia, como motores, maquinaria industrial y sistemas de almacenamiento de energía.En estas configuraciones, los niveles actuales son altos y pueden fluctuar rápidamente.La resistencia debe permanecer estable bajo estrés térmico y continuar proporcionando lecturas confiables incluso cuando las temperaturas aumentan.

Una resistencia de detección de corriente se utiliza en sistemas electrónicos compactos, como circuitos de administración de baterías, dispositivos móviles y dispositivos electrónicos integrados.En estos casos, la corriente es menor, pero la medición debe ser muy precisa, a menudo para detectar pequeños cambios en el uso de energía o el estado de la batería.

Factores de selección y desempeño

Aunque ambos componentes se basan en el mismo principio de medición, la elección entre ellos depende de cómo funciona el sistema.

Se selecciona una resistencia en derivación cuando la prioridad es manejar alta corriente y administrar el calor de manera efectiva.Su mayor masa y estilo de montaje le permiten absorber y disipar energía sin una variación significativa del rendimiento.

Se elige una resistencia de detección de corriente cuando la prioridad es la precisión y el tamaño compacto.Estas resistencias suelen tener valores de tolerancia más estrictos y un rendimiento más estable sobre la temperatura, lo cual es importante para una medición precisa de la señal en circuitos sensibles.

Los parámetros clave se aplican a ambos tipos, incluido el valor de resistencia, la potencia nominal y el coeficiente de temperatura.Sin embargo, la importancia de cada parámetro cambia según la aplicación.Los sistemas de alta potencia se centran más en la durabilidad y la capacidad térmica, mientras que la electrónica compacta prioriza la precisión y la coherencia.

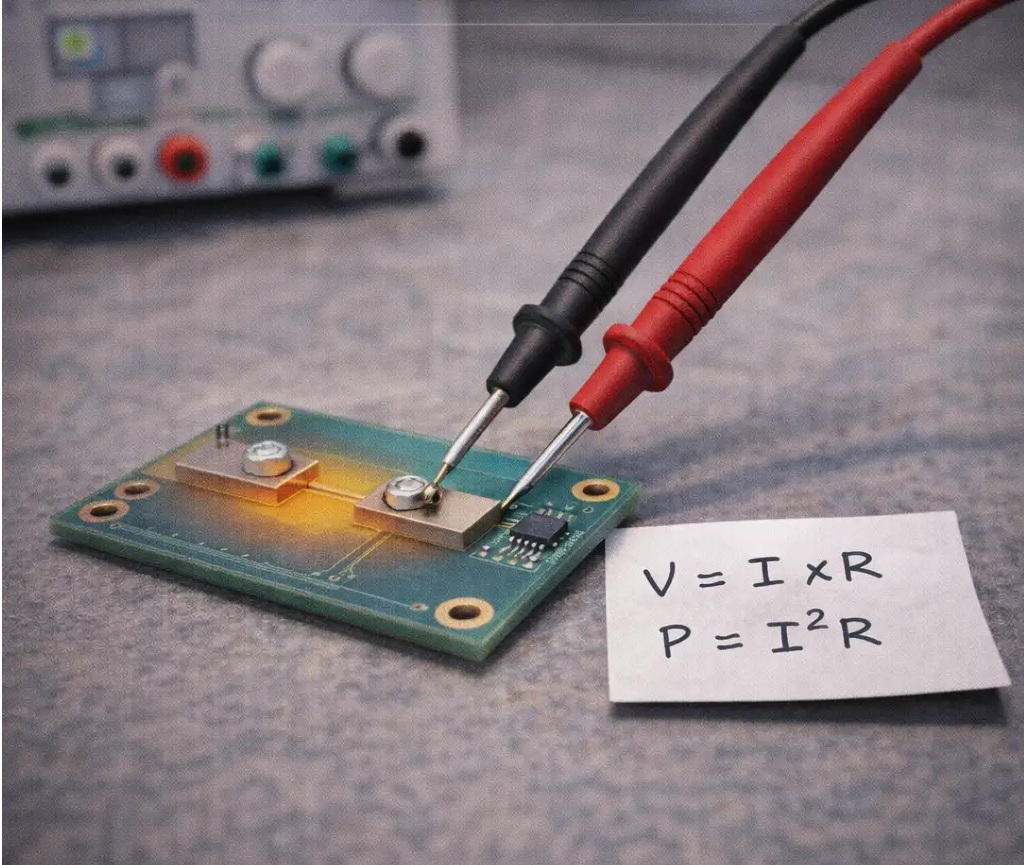

Seleccionar una resistencia en derivación

Seleccionar la resistencia de derivación adecuada es fundamental para mantener la precisión, confiabilidad y eficiencia de los sistemas de medición de corriente en diversas aplicaciones y, al mismo tiempo, abordar distintos desafíos de ingeniería.

Valor de resistencia

El valor de resistencia dicta el equilibrio entre la salida de señal medible y la pérdida de potencia reducida.Normalmente especificado en miliohmios o microohmios, el valor seleccionado debe generar caídas de voltaje adecuadas para una detección de corriente precisa sin causar una disipación excesiva de energía.Esta interacción se vuelve pronunciada en sistemas de alta corriente como baterías de vehículos eléctricos o convertidores de energía solar, donde incluso las ineficiencias menores pueden afectar la estabilidad térmica y la confiabilidad operativa.Simule diversos escenarios y aplique pruebas iterativas para identificar un valor de resistencia ideal adaptado a la dinámica térmica y de potencia específicas.

Clasificación de potencia

La potencia nominal representa la capacidad de la resistencia para tolerar el calor sin degradación durante cargas de corriente máximas, calculada mediante P = I²·R.A menudo se introducen márgenes de seguridad para adaptarse a picos de corriente impredecibles, particularmente en áreas como convertidores industriales, motores o sistemas aeroespaciales.Las prácticas mejoradas de gestión térmica, como el uso de disipadores de calor, mecanismos de enfriamiento reforzados o diseños estratégicos de flujo de aire, mitigan las vulnerabilidades inducidas por la temperatura, reduciendo así los riesgos de envejecimiento prematuro, fallas de componentes o interrupciones operativas.

Tolerancia y precisión

La tolerancia de una resistencia determina su precisión para mantener valores de resistencia exactos, lo que afecta directamente la precisión de los datos.Las resistencias de baja tolerancia son indispensablemente preferidas para dominios donde las mediciones eléctricas precisas son esenciales, incluidos los diagnósticos médicos y las tecnologías aeroespaciales.A menudo, estas resistencias están sujetas a estrictos estándares de fabricación y rigurosos procedimientos de calibración, lo que garantiza un rendimiento sin concesiones en escenarios donde la seguridad humana o aplicaciones críticas dependen de una interpretación de datos consistente y confiable.

Coeficiente de temperatura (TCR)

El TCR define el grado en que la resistencia de una resistencia cambia con la temperatura.Mantener un TCR bajo se vuelve crucial para aplicaciones que soportan condiciones térmicas fluctuantes, como sistemas de control de automóviles, infraestructura de transmisión de energía o despliegues militares en climas extremos.La incorporación de materiales avanzados como aleaciones resistivas o recubrimientos protectores es un enfoque común para reducir la susceptibilidad a los cambios de resistencia, salvaguardar la solidez ambiental y minimizar los errores en cascada en situaciones del mundo real que involucran diversos ciclos de temperatura.

Configuraciones de montaje y tamaño físico

Los diseños de resistencias de derivación varían ampliamente, desde opciones de montaje en superficie que ahorran espacio hasta formatos atornillados más grandes destinados a escenarios de alta energía.La elección correcta depende de una evaluación de los niveles actuales, las limitaciones físicas y el rendimiento necesario de disipación de calor.Las resistencias de montaje en superficie favorecen los diseños compactos dentro de circuitos estrechamente integrados, mientras que las configuraciones atornilladas ofrecen una estabilidad mecánica mejorada en configuraciones industriales o de redes eléctricas.El rendimiento se verifica mediante pruebas ambientales para mejorar el comportamiento eléctrico y la resistencia mecánica en condiciones de funcionamiento específicas.

Superar la inductancia parásita

La inductancia parásita, una causa de imprecisiones en las mediciones en sistemas de alta frecuencia, exige atención en la detección precisa de corriente CA.Las resistencias diseñadas con geometrías especializadas, arquitecturas multicapa o innovaciones de ingeniería que reducen la inductancia limitan la distorsión de la señal y mejoran la capacidad de respuesta dinámica.Los prototipos de ingeniería se someten a un análisis meticuloso durante ciclos de diseño iterativos, lo que garantiza que la detección de corriente conserve su integridad incluso en sistemas sujetos a rápidas sobretensiones eléctricas y transiciones complejas de formas de onda.

Conexiones Kelvin (4 cables)

Las conexiones Kelvin, que se distinguen por su capacidad para anular la influencia de la resistencia del cable, permiten un mayor grado de precisión en los sistemas de detección de corriente, especialmente en entornos de prueba de semiconductores o instrumentación de laboratorio.Esta configuración garantiza que solo el valor de la resistencia inherente contribuya a las mediciones de voltaje, logrando así una precisión óptima en aplicaciones donde una variabilidad menor podría socavar los resultados.Los sistemas diseñados con conexiones Kelvin integran lecciones extraídas de décadas de desarrollo de instrumentación especializada, fusionando metodologías probadas y diseños adaptativos para condiciones extremas.

Diseño y cálculo de resistencias en derivación

El diseño y cálculo de resistencias en derivación exigen precisión para alinearse con aplicaciones que requieren mediciones precisas y confiabilidad operativa.Una selección cuidadosa ayuda a reducir las ineficiencias y al mismo tiempo soportar tensiones operativas, lo que hace que el enfoque sea tanto técnico como profundamente intuitivo.

La base para el diseño de resistencias en derivación se encuentra en la ley de Ohm: R = V/I, donde la resistencia (R) se deriva del voltaje (V) y la corriente (I).Este principio impulsa el equilibrio entre lograr una caída de voltaje legible para mayor precisión y reducir las pérdidas de energía.

Un rango de caída de voltaje comúnmente utilizado se encuentra entre 50 mV y 100 mV, lo que ofrece una precisión confiable sin exacerbar la disipación de energía.Sin embargo, determinar este rango requiere una comprensión profunda del contexto específico del sistema.

• En sistemas de alta corriente, la precisión medible a menudo compite con la eficiencia energética, ya que las caídas excesivas de voltaje pueden provocar generación de calor o problemas de rendimiento.

• Las aplicaciones prácticas, como los sensores de corriente dentro de los sistemas automotrices, demuestran cómo mantener la uniformidad del rango se traduce en un rendimiento estable y un desperdicio de energía minimizado.

La longevidad y estabilidad de una resistencia en derivación dependen de su capacidad para soportar la disipación de potencia calculada, determinada por P = I²·R.Esta ecuación proporciona información sobre cómo la resistencia tolera las tensiones térmicas durante la operación.

Una pauta ampliamente adoptada en la selección de resistencias en derivación es optar por un componente con una potencia nominal de al menos el doble del valor de disipación esperado.

• Este margen tiene en cuenta los picos de corriente transitorios, lo que previene un posible sobrecalentamiento o falla catastrófica.

• Por ejemplo, los sistemas de control de motores industriales enfrentan duras condiciones eléctricas y térmicas;una resistencia de clasificación conservadora protege contra interrupciones y garantiza el funcionamiento a pesar de picos de corriente inesperados.Este énfasis en la durabilidad hace que las decisiones de ingeniería moldeen la capacidad de un sistema para resistir condiciones estresantes manteniendo la precisión.

En un entorno funcional como un circuito de 20 A, la función de una resistencia en derivación es crear una señal de detección de 100 mV.Para calcular sus parámetros:

1. Resistencia R = 100 mV ÷ 20 A = 5 mΩ.
2. Disipación de potencia P = (20 A)² × 5 mΩ = 2 W.
3. Estrategia de selección: utilizando una resistencia nominal de 4 W, el doble de la disipación calculada garantiza la estabilidad térmica en condiciones fluctuantes.

Esta técnica, cuando se extiende a sectores como los sistemas de energía renovable, influye directamente en la eficiencia y la seguridad.Por ejemplo:

• La monitorización de inversores fotovoltaicos implica la gestión de dinámicas complejas de voltaje y corriente, donde herramientas de medición confiables, como resistencias en derivación, brindan información operativa fundamental.

El proceso de diseño de resistencias en derivación ejemplifica la intersección de cálculos y funcionalidad.Las ecuaciones proporcionan la columna vertebral, pero los resultados exitosos dependen de reconocer las complejidades ambientales, eléctricas y térmicas en juego.

• En contextos automotrices, satisfacer la doble demanda de precisión y ahorro de energía refuerza la confianza del consumidor y la longevidad del producto.

• Las aplicaciones industriales prosperan con diseños conservadores y resistentes que absorben descargas eléctricas con confiabilidad sostenida.

• Los sistemas de energía renovable se benefician de enfoques personalizados donde la adaptabilidad a las sobretensiones mejora la eficiencia a largo plazo.

En última instancia, el arte del diseño de resistencias en derivación radica en armonizar la precisión teórica con la conciencia de la variabilidad, asegurando que cada detalle contribuya a la integridad general del sistema.

Precisión con conexiones Kelvin

Las aplicaciones que requieren alta precisión, especialmente en el sector automotriz, dependen de una precisión incomparable para respaldar un funcionamiento perfecto, garantía de seguridad y eficiencia de recursos.

Las imprecisiones en las mediciones actuales, especialmente en contextos como el sistema de gestión de baterías de vehículos eléctricos, comprometen directamente la confiabilidad y el rendimiento operativo.Lograr mediciones de corriente precisas es esencial no solo para protegerse contra riesgos como sobrecarga, subtensión y fallas térmicas, sino también para extender la vida útil del sistema.Dentro de la funcionalidad de los vehículos eléctricos, la gestión eficiente de la energía destaca como un claro diferenciador, que separa los diseños excepcionales de los que se quedan cortos.Cuando se incorporan técnicas de medición mejoradas, se reducen los márgenes de error.Esta mejora refuerza la durabilidad del sistema al tiempo que ofrece una experiencia más fluida e intuitiva.Aquí, la precisión funciona como la piedra angular de la confiabilidad, manteniendo un rendimiento efectivo incluso bajo las exigentes limitaciones de las operaciones prácticas.

La conexión Kelvin emplea resistencias de 4 terminales para proporcionar un medio altamente efectivo para aislar las vías de transporte de corriente de las vías de detección, eliminando así las imprecisiones causadas por la resistencia de contacto y la resistencia de los cables.Este enfoque está diseñado para industrias donde incluso las desviaciones más pequeñas pueden convertirse en desafíos de sistema más grandes, afectando tanto la funcionalidad como la seguridad.

En los vehículos eléctricos, los sensores calibrados Kelvin demuestran una confiabilidad excepcional en el monitoreo de los sistemas de propulsión, lo que permite un control preciso del flujo de alta corriente y al mismo tiempo salvaguarda la estabilidad del sistema.

Dentro de la ingeniería de precisión, este enfoque de diseño reduce las incertidumbres de medición y admite aplicaciones donde las decisiones en milisegundos y los niveles de miliamperios son la norma.

La conexión Kelvin, como componente fundamental de la ingeniería, enfatiza el valor de reducir la ambigüedad, una necesidad para campos impulsados ​​por resultados de precisión.

Las resistencias de derivación de precisión modernas integran características de vanguardia para sobresalir en condiciones ambientales extremas.La utilización de valores de coeficiente de resistencia a baja temperatura (TCR) garantiza un rendimiento confiable del sistema independientemente de las fluctuaciones climáticas.Por ejemplo, estas resistencias permiten un funcionamiento perfecto en condiciones que van desde el calor intenso en carreteras abrasadas por el sol hasta el frío extremo que se encuentra en las misiones aeroespaciales.Sus composiciones de aleación avanzadas estabilizan aún más el rendimiento durante ciclos prolongados, limitando la deriva y garantizando una precisión constante incluso después de un uso prolongado.

Esta tecnología en evolución ilustra cómo la ciencia de los materiales y la innovación en ingeniería convergen para crear componentes que se adaptan dinámicamente.Estos atributos resuenan en diversas aplicaciones, desde aumentar la confiabilidad de los vehículos eléctricos hasta proteger los equipos de navegación aeroespacial.Al combinar durabilidad con precisión, estas resistencias ejemplifican soluciones de ingeniería capaces de afrontar diversos desafíos operativos de frente.

La implementación de conexiones Kelvin se extiende mucho más allá del ámbito de la automoción y encuentra aplicaciones valiosas en varios ámbitos de alta tecnología:

• En robótica, facilita el control preciso de los motores, asegurando un buen funcionamiento y agilidad en los sistemas mecánicos.

• En la automatización industrial, respalda la precisión en líneas de montaje de alta velocidad y procesos complejos.

• En instrumentación médica, mejora la confiabilidad de los dispositivos sensibles a la corriente, como los equipos de monitoreo críticos para la vida.

Al anular eficazmente los errores introducidos por la resistencia del conector, los diseños basados ​​en Kelvin contribuyen a la precisión inquebrantable de estos sofisticados sistemas.Esta adaptabilidad sienta las bases para avances tecnológicos que podrían impulsar avances en áreas tan variadas como la innovación en la fabricación y las soluciones sanitarias que salvan vidas.

Aplicaciones del sector de automoción

El cambio transformador hacia la electrificación de los vehículos está impulsando la necesidad de herramientas avanzadas para gestionar y monitorear con precisión los sistemas eléctricos de los vehículos eléctricos.Como componentes duraderos y altamente confiables, las resistencias de derivación se integran perfectamente en los sistemas automotrices modernos, lo que permite consistencia operativa, mejor uso de energía y mayor seguridad.Su utilización, si bien respalda las tecnologías existentes, también fomenta avances en el diseño automotriz y la funcionalidad general.

Gestión de batería

La integración de resistencias de derivación en los sistemas de gestión de baterías (BMS) sirve como piedra angular para analizar el estado de la batería y optimizar los ciclos de carga/descarga dentro de los vehículos eléctricos (EV).Monitorear el flujo de corriente a través de derivaciones permite un alto nivel de precisión en el cálculo del estado de carga (SOC), un parámetro que afecta directamente a la seguridad, las predicciones de alcance y la eficiencia operativa.

Las lecturas precisas de SOC derivadas de los datos de derivación ayudan a evitar problemas operativos importantes.Por ejemplo, sobreestimar el SOC puede provocar un agotamiento inesperado de la energía, mientras que subestimarlo podría desperdiciar capacidad no utilizada de la batería.

Las resistencias de derivación con temperatura compensada se utilizan para mantener un rendimiento estable en condiciones ambientales cambiantes.Al mitigar la deriva térmica, un desafío común cuando los vehículos operan en climas extremos o durante períodos prolongados, este diseño mejora la estabilidad del rendimiento.

El análisis de los datos de la derivación ayuda a detectar signos tempranos de desgaste de la batería.Pequeños cambios en los patrones de carga y descarga, junto con una medición precisa de la corriente, proporcionan información útil para el mantenimiento.La acción temprana ayuda a prolongar la vida útil de la batería.Este enfoque reduce los problemas de garantía y reduce los costos a largo plazo.

Eficiencia del tren motriz

Dentro del sistema de tren motriz de un vehículo eléctrico, las resistencias de derivación son importantes para el monitoreo de corriente de los motores de tracción.Este control preciso sobre el par motor y el consumo de energía promueve una dinámica óptima del vehículo al tiempo que reduce el desperdicio de energía.

La introducción de datos generados por derivaciones de alta resolución en los algoritmos de control ha demostrado beneficios tangibles en eficiencia.Por ejemplo, combinar estos datos con el aprendizaje automático avanzado permite respuestas predictivas a diferentes condiciones de conducción, como navegar por pendientes pronunciadas, aceleraciones abruptas o tráfico con paradas y arranques.

La retroalimentación dinámica de las derivaciones también minimiza la fluctuación del par, un fenómeno que afecta la suavidad de la marcha y puede provocar una tensión excesiva en los componentes del tren motriz.Al abordar esto, la retroalimentación de la derivación no solo mejora la comodidad de conducción sino que también extiende la vida útil de los elementos críticos del vehículo.

Además, los sistemas basados ​​en resistencias en derivación actúan como una capa protectora para los componentes del tren motriz.Patrones anómalos como picos de corriente o comportamientos de carga inusuales pueden desencadenar alertas tempranas, lo que provoca intervenciones oportunas.Esta capacidad preventiva refuerza la confiabilidad y reduce los costos de reparación al tiempo que protege a los pasajeros y la infraestructura.

Seguridad del sistema de carga

Durante la fase de carga, las resistencias en derivación cumplen una doble responsabilidad: gestionar el flujo de corriente y mejorar la seguridad general del proceso.Sus mediciones precisas garantizan tasas de carga equilibradas, evitando riesgos asociados con eventos de sobrecorriente que podrían provocar daños a los sistemas integrados o comprometer la confiabilidad de la batería.

Los escenarios de carga rápida, caracterizados por condiciones de energía fluctuantes, se benefician especialmente de la retroalimentación flexible e instantánea proporcionada por las derivaciones.La ubicación de la derivación está optimizada para respaldar un flujo de energía eficiente y reducir la pérdida de energía.Las pruebas repetidas ayudan a refinar este proceso.

Los datos de derivación también inician mecanismos de seguridad durante la carga.Por ejemplo, los aumentos anormales de corriente pueden activar automáticamente medidas como el aislamiento del circuito o la reducción controlada de la corriente, protegiendo tanto el vehículo como la fuente de energía.Estas salvaguardias añaden tranquilidad a los usuarios finales, especialmente a medida que la infraestructura de carga de alta velocidad se vuelve cada vez más común.

Además, los conocimientos derivados de las mediciones de derivación respaldan la compatibilidad en un espectro de redes de carga.Los fabricantes están dando prioridad al desarrollo de sistemas de gestión de baterías versátiles capaces de ofrecer un rendimiento constante en cargadores domésticos, estaciones públicas y redes de carga rápida de alta potencia.Esta adaptabilidad satisface diversas necesidades manteniendo la confiabilidad y efectividad de la carga.

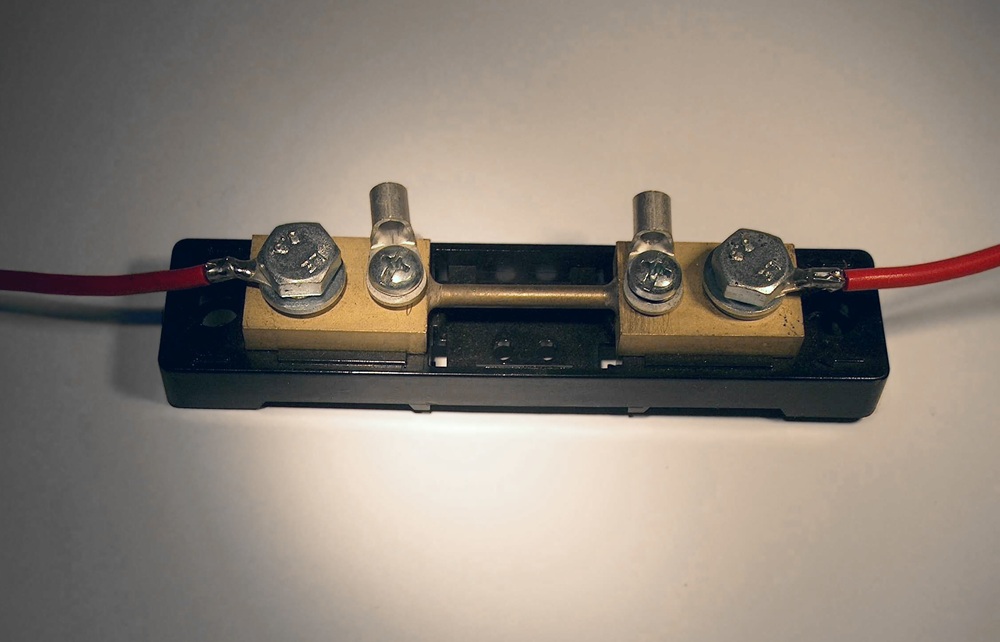

Derivaciones en electrónica de potencia

No se puede subestimar el papel de las derivaciones en la electrónica de potencia moderna, ya que cumplen funciones críticas en la gestión de entornos de alta corriente esenciales para los sistemas de energía renovable y las aplicaciones industriales.Su integración respalda la confiabilidad operativa, mejora la eficiencia y refuerza la seguridad del sistema, lo que los convierte en componentes indispensables en las arquitecturas energéticas contemporáneas.

Conversión de energía

Las derivaciones contribuyen significativamente a diversos aspectos de los sistemas de conversión de energía:

• Comentarios actuales sobre la estabilidad: Las derivaciones proporcionan retroalimentación de corriente precisa para optimizar las operaciones en inversores solares, controladores de almacenamiento de energía y dispositivos UPS.Al facilitar una regulación precisa del voltaje, estabilizan la transferencia de energía incluso en condiciones de carga fluctuantes.

• Rendimiento MPPT: En los sistemas de energía solar, las mediciones de derivación en tiempo real mejoran el seguimiento del punto de máxima potencia (MPPT), lo que garantiza una extracción de energía óptima en condiciones ambientales y de irradiancia variables.

• Operaciones confiables de UPS: La detección basada en derivaciones en los sistemas UPS ayuda a manejar las perturbaciones eléctricas, ofreciendo transiciones más suaves que reducen riesgos como daños al hardware y pérdida de datos durante los cortes.

El diseño compacto y no invasivo permite una fácil integración en sistemas de CC de alto voltaje y redes de CA multifásicas.A menudo se prefieren las resistencias de derivación a los sensores de efecto Hall debido a su menor costo y rendimiento estable en condiciones como interferencias electromagnéticas y cambios de temperatura.

Control de motores

Los sistemas de control de motores en aplicaciones industriales y robóticas dependen de derivaciones para un rendimiento superior:

• Capacidades de modulación: Al incorporar derivaciones en circuitos de retroalimentación, los sistemas logran precisión en la regulación del par, la velocidad y la posición.Esto garantiza operaciones más fluidas, especialmente en aplicaciones que exigen una rápida aceleración y desaceleración, como brazos robóticos y sistemas transportadores de fabricación.

• Resiliencia al ruido: Los Shunts cuentan con una notable inmunidad al ruido de alta frecuencia, un obstáculo frecuente en entornos con actividad electromagnética significativa.Por ejemplo, los vehículos eléctricos aprovechan las derivaciones para garantizar un rendimiento óptimo del motor de tracción, evitando problemas como calarse o resbalar en diversos terrenos.

• Seguridad en aplicaciones de servicio pesado: Aplicaciones como grúas y bombas industriales se benefician del monitoreo habilitado por derivación, que detecta variaciones de corriente que de otro modo podrían provocar sobrecalentamiento o averías del equipo.Esta funcionalidad es vital en industrias que exigen mucho cumplimiento y exigencias regulatorias y estándares de seguridad estrictos.

Al combinar lecturas de corriente precisas con algoritmos computacionales avanzados, los sistemas basados ​​en derivaciones alinean la eficiencia operativa con una durabilidad prolongada del equipo, al mismo tiempo que fomentan la seguridad en escenarios de uso crítico.

Entornos de alta corriente

Las derivaciones demuestran un rendimiento sólido en condiciones de alta corriente y alto voltaje:

• Rendimiento térmico duradero: capaces de soportar tensiones térmicas sin una deriva sustancial, las derivaciones permiten una funcionalidad consistente y precisa en aplicaciones a gran escala, como parques eólicos o sistemas de almacenamiento de energía a escala de red.

• Pérdida de energía minimizada: las innovaciones en materiales y fabricación han llevado a producir derivaciones con menor resistencia, reduciendo así la pérdida de energía, un factor crucial para los sistemas que enfatizan la sostenibilidad y la eficiencia energética.

• Mantenimiento proactivo de equipos: los datos recopilados de las derivaciones respaldan las estrategias de mantenimiento predictivo, lo que permite la detección oportuna de tendencias anómalas antes de que se conviertan en fallas de alto costo o interrupciones operativas.

Su capacidad para soportar corrientes fluctuantes durante períodos prolongados enfatiza su papel esencial en el mantenimiento de la confiabilidad en entornos energéticos exigentes, al mismo tiempo que contribuye a protocolos de mantenimiento optimizados que maximizan la longevidad del sistema.

El panorama de la tecnología de derivación está experimentando una rápida evolución para satisfacer las demandas emergentes:

• Integración inteligente con IoT: Los avances en IoT y las tecnologías de redes inteligentes han permitido que las derivaciones se combinen con el procesamiento de señales digitales, desbloqueando funciones como análisis RÁPIDO, diagnóstico remoto y capacidades de mantenimiento predictivo.Esto permite a las industrias aprovechar el conocimiento de los datos para reducir el tiempo de inactividad y al mismo tiempo mantener un rendimiento óptimo.

• Miniaturización para soluciones compactas: el cambio hacia diseños más pequeños y multifuncionales ha llevado a que se diseñen derivaciones con funcionalidades adicionales, como la detección de temperatura.Estas innovaciones se adaptan a aplicaciones con limitaciones de espacio, como aviones eléctricos híbridos y drones de última generación, lo que demuestra que la compacidad y la funcionalidad pueden coexistir.

Precisión de medición

Lograr una precisión de medición refinada requiere más que seleccionar componentes que cumplan con especificaciones estrictas.Requiere una estrategia cohesiva que abarque un diseño de circuitos meticuloso, elecciones deliberadas de componentes y una profunda conciencia de cómo los factores ambientales y operativos influyen en el comportamiento del sistema.La interacción entre la precisión teórica y el desempeño práctico a menudo radica en cómo se anticipan y abordan las condiciones.

Consideraciones de diseño de circuitos

• Selección de amplificador: cuando se trabaja con niveles de señal mínimos, la elección de los amplificadores se vuelve crucial.Los amplificadores de precisión, caracterizados por un bajo offset y niveles de ruido reducidos, mejoran la claridad de la señal, garantizando que incluso las entradas débiles se procesen con precisión.

• Filtrado de ruido: los filtros activos o pasivos permiten que los sistemas rechacen ruidos molestos o interferencias de manera efectiva.Esto es especialmente vital en entornos propensos a oscilaciones rápidas o perturbaciones de alta frecuencia, donde de otro modo la integridad de la señal podría verse comprometida.

• Prácticas de calibración: la calibración es esencial para mantener la precisión.Las calibraciones centradas en las aplicaciones realizadas periódicamente contrarrestan los cambios ambientales o las inconsistencias del equipo, promoviendo un rendimiento estable del sistema a largo plazo.Por ejemplo, la importancia de la calibración es evidente en el diagnóstico médico, donde incluso las desviaciones más pequeñas pueden comprometer los resultados.

• Linealización del sensor: abordar las salidas de los sensores no lineales es fundamental para evitar mediciones distorsionadas.El uso de algoritmos de linealización avanzados garantiza la congruencia de los datos con la realidad física que se está evaluando, salvando las brechas introducidas por las características inherentes del sensor.

Abordar los errores del sistema de medición

Mitigar proactivamente las fuentes de error dentro de los sistemas de medición exige previsión y ejecución exhaustiva:

• Gestión del autocalentamiento

Los elementos resistivos pueden introducir imprecisiones a través del autocalentamiento causado por el flujo de corriente, un problema frecuente en aplicaciones que consumen mucha energía.Las resistencias de bajo coeficiente de temperatura, los diseños de circuitos de disipación de calor y prácticas como el ciclo de trabajo limitan eficazmente la acumulación térmica y la desviación de la resistencia, lo que garantiza un rendimiento constante.

• Reducción de la resistencia de la conexión

La resistencia de contacto, a menudo subestimada, afecta a las mediciones que exigen una alta precisión.La adopción de configuraciones Kelvin (4 cables) separa el flujo de corriente de la detección de voltaje, minimizando las imperfecciones de la conexión.Este método se aplica con frecuencia en escenarios avanzados, como pruebas de impedancia de la batería, para lograr una resolución mejorada.

Control de la interferencia electromagnética (EMI)

El ruido electromagnético puede alterar circuitos sensibles y puede provenir de dispositivos, sistemas de energía o señales inalámbricas cercanos.

Para reducir la EMI, se utilizan estos métodos:

• Blindaje y conexión a tierra: El uso de cables blindados y prácticas adecuadas de conexión a tierra limitan eficazmente la contaminación de la señal.

• Refinamiento del diseño de PCB: la cuidadosa optimización de los diseños de trazas de PCB garantiza que las perturbaciones electromagnéticas se mantengan a raya.

• Técnicas de cancelación de ruido: en entornos con mucho ruido, la integración de circuitos activos de cancelación de ruido con métodos de medición diferencial fortalece la resiliencia del diseño, garantizando la fidelidad de los datos a pesar de la interferencia externa.

• Resolución de problemas iterativa: las desviaciones persistentes alientan a revisar los diseños, modificando el enrutamiento de trazas o los esquemas de puesta a tierra hasta que el rendimiento consistente se alinee con las expectativas.

La aplicación práctica de estas medidas no sólo rectifica imprecisiones aparentes sino que también refuerza la confiabilidad del sistema en condiciones difíciles.

La ingeniería de precisión trasciende los cálculos puramente técnicos;encapsula una combinación de atención detallada, adaptabilidad basada en la experiencia y aprendizaje iterativo.Los diseños se mejoran utilizando la experiencia junto con la teoría.Los desafíos prácticos y los conocimientos probados guían mejores soluciones.Los diseños que producen constantemente datos confiables reflejan la armonía entre el rigor intelectual y la experiencia aplicada, estableciendo puntos de referencia sobre lo que los sistemas de medición efectivos deberían aspirar a lograr.

Comparación de especificaciones de resistencias en derivación

Tomar decisiones bien informadas para seleccionar resistencias en derivación implica un análisis meticuloso de las hojas de datos y una comparación cuidadosa de las especificaciones.Este proceso deliberado no solo alinea los componentes con las necesidades específicas de la aplicación, sino que también mejora la confiabilidad del rendimiento en diversas condiciones operativas.

Exploración de hojas de datos para obtener información más profunda

Las hojas de datos son herramientas principales para desentrañar las complejidades técnicas de las resistencias en derivación.Ofrecen descripciones exhaustivas de parámetros como:

• Valores de Resistencia: Gobiernan la capacidad de detección de corriente de la resistencia.

• Clasificaciones de potencia: define qué tan bien la resistencia maneja cargas eléctricas específicas sin sobrecalentarse.

• Estabilidad ambiental: indica qué tan resistente es la resistencia a factores estresantes externos como la temperatura y la humedad.

Cada parámetro tiene un impacto significativo en la confiabilidad, especialmente en campos exigentes como los sistemas automotrices o la maquinaria industrial.La atención a estos detalles puede garantizar la coherencia operativa y evitar fallos inesperados del sistema.

Para profundizar el análisis, concéntrese en:

• Pruebe las tendencias de los datos tanto en condiciones de laboratorio controladas como en entornos extremos, como fluctuaciones rápidas de temperatura o exposición a vibraciones mecánicas.

• Evaluaciones comparativas de hojas de datos de múltiples proveedores, fomentando una comprensión holística del comportamiento de los componentes en diversas condiciones.

La correlación de estas observaciones enriquece el proceso de toma de decisiones, asegurando la idoneidad de la resistencia para su aplicación prevista y al mismo tiempo se adapta a demandas más amplias a nivel del sistema.

Parámetros de rendimiento: TCR, tolerancia y embalaje estructural

Los factores críticos, como el coeficiente de resistencia a la temperatura (TCR), la tolerancia y las opciones de empaque, sirven como piedras angulares para evaluar el rendimiento de la resistencia en derivación.Comprender estos aspectos ayuda a seleccionar componentes que satisfagan un equilibrio de precisión, durabilidad y compatibilidad.

Coeficiente de temperatura de resistencia (TCR)

TCR indica hasta qué punto la resistencia cambia a medida que cambian las temperaturas.Un valor de TCR más pequeño implica una mayor estabilidad en la resistencia, lo cual es vital para mediciones de corriente precisas en sistemas avanzados como redes de distribución de energía.

Al analizar TCR:

• Investigar el rendimiento de temperatura de la resistencia en rangos operativos relevantes para el contexto objetivo.

• Tenga en cuenta escenarios que presenten ciclos térmicos repetitivos, como el control de motores en sistemas industriales, donde el TCR desempeña un papel enorme en el mantenimiento de la fidelidad de las mediciones.

Dar prioridad a los componentes con perfiles TCR adaptados a la aplicación minimiza el riesgo de errores acumulativos causados ​​por variaciones térmicas durante el uso prolongado.

Tolerancia

La tolerancia refleja las discrepancias permitidas entre los valores de resistencia nominal y real.Este parámetro informa el grado de precisión de medición que se puede lograr en el sistema final.Ciertos casos de uso, como la medición en equipos médicos o aplicaciones de servicios públicos, requieren tolerancias particularmente bajas para un funcionamiento confiable.

Las consideraciones clave incluyen:

• Revisar las métricas de consistencia de lotes descritas en las hojas de datos para medir la variabilidad de la producción.

• Evaluar cómo las especificaciones de tolerancia se alinean con las demandas de precisión de la industria relevante, ya que tolerancias más estrictas a menudo mejoran la precisión durante el uso a largo plazo.

Lograr el equilibrio adecuado entre costo y precisión garantiza opciones económicamente sostenibles para implementaciones a gran escala.

Embalaje Estructural

El factor de forma y los materiales de fabricación de una resistencia influyen significativamente en su rendimiento térmico y mecánico.Las opciones de empaque van desde dispositivos de montaje en superficie (SMD) hasta configuraciones de orificios pasantes, y cada una de ellas se adapta a distintas preferencias de diseño y procedimientos de ensamblaje.

El análisis del embalaje debe examinar:

• La compatibilidad de las dimensiones físicas con el espacio disponible para las placas de circuito.

• Las capacidades de disipación de calor inherentes a materiales como las aleaciones metálicas, que refuerzan la durabilidad en entornos resistentes o de alta potencia.

• Tendencias en diseños compactos impulsadas por industrias como IoT y aeroespacial, donde la optimización del espacio es fundamental.

La selección del embalaje adecuado garantiza una integración perfecta en el diseño general sin comprometer la solidez operativa.

Análisis y pruebas de hojas de datos

Si bien las hojas de datos proporcionan conocimientos fundamentales, su máximo potencial se logra cuando se combinan con pruebas empíricas.Las etapas de creación de prototipos ofrecen oportunidades invaluables para:

• Validar las suposiciones hechas durante las evaluaciones de las hojas de datos.

• Observe las desviaciones en simulaciones controladas, como ciclos de temperatura o pruebas de tensión mecánica.

Este enfoque iterativo aclara qué parámetros merecen mayor atención y ajuste.Además, conciliar los conocimientos teóricos con los datos de campo ilumina las compensaciones, como elegir entre alternativas de menor costo y mayor estabilidad en condiciones implacables.

Considerar estas compensaciones facilita alinear las opciones tanto con los objetivos de desempeño como con las realidades presupuestarias, especialmente en entornos de alta producción donde la rentabilidad es importante.

Sinergia sistémica en el diseño

El impacto de las resistencias en derivación se extiende más allá del rendimiento independiente: influye en la armonía de sistemas completos.Las opciones con respecto al TCR, la tolerancia o el empaque afectan directamente la precisión operativa y la confiabilidad estructural de un circuito.

Conclusión

Las resistencias de derivación proporcionan una forma sencilla y eficaz de medir la corriente y, al mismo tiempo, respaldan la precisión, la protección del sistema y el control del rendimiento.El artículo muestra que el uso exitoso depende de una cuidadosa selección de resistencia, potencia nominal, tolerancia, estabilidad de temperatura, estilo de montaje y método de conexión.También deja claro que la precisión mejora mediante un buen diseño de circuito, conexiones Kelvin, gestión térmica y un análisis adecuado de las hojas de datos.Cuando estos factores se manejan correctamente, las resistencias en derivación se convierten en herramientas confiables para la detección de corriente precisa tanto en sistemas electrónicos compactos como en sistemas de energía de alta corriente.

Preguntas frecuentes [FAQ]

1. ¿En qué se diferencian las resistencias en derivación de las resistencias normales?

Las resistencias en derivación están diseñadas para medir corriente y tienen valores de resistencia muy bajos.Esto les permite producir una pequeña caída de voltaje que refleja la corriente.Las resistencias normales se utilizan para fines generales, como limitar la corriente o dividir el voltaje, y no están diseñadas para una detección de corriente precisa.

2. ¿Por qué es importante un coeficiente de resistencia a la temperatura (TCR) bajo para las derivaciones?

Un TCR bajo mantiene la resistencia estable incluso cuando cambia la temperatura.Esto ayuda a mantener mediciones actuales precisas y evita errores causados ​​por el calor.

3. ¿Cuándo se deben implementar las conexiones Kelvin?

Las conexiones Kelvin se utilizan cuando se necesita una alta precisión, especialmente con valores de resistencia muy bajos.Eliminan errores causados ​​por la resistencia del cable y mejoran la precisión de la medición.

4. ¿Son efectivas las resistencias en derivación para la detección de corriente CA?

Se pueden utilizar resistencias de derivación para la detección de corriente CA, pero la precisión puede verse afectada a altas frecuencias.Esto se debe a una inductancia parásita, que puede distorsionar la medición.

5. ¿Qué errores comunes se deben evitar con las resistencias en derivación?

Evite el uso de resistencias con potencias nominales bajas, ya que esto puede provocar sobrecalentamiento y daños.No ignore el calentamiento espontáneo, ya que afecta la precisión.Además, evite omitir conexiones Kelvin en configuraciones de precisión, ya que esto puede provocar errores de medición.
