Prueba de Capacitores de Alto Voltaje de Manera Segura

Un capacitor de alto voltaje puede retener una carga eléctrica peligrosa incluso después de que se haya apagado la fuente de alimentación. Debido a que la energía almacenada puede permanecer dentro del capacitor durante minutos o incluso más tiempo, nunca se debe asumir que el componente es seguro para tocar inmediatamente después de que se retira la energía.

Antes de que comience cualquier inspección o medición, el capacitor debe descargarse por completo. Después del proceso de descarga, se debe conectar un voltímetro entre los terminales para verificar que el voltaje restante sea de 0 V o esté en un nivel seguro. Este paso de verificación es importante porque un capacitor a veces puede recuperar una pequeña cantidad de voltaje debido a la absorción dieléctrica, especialmente en unidades de alto voltaje más grandes.

Omitir este paso puede resultar en una descarga eléctrica, descarga de arco, daños en el equipo o lesiones graves.

Aislar el Capacitor Antes de Probar

Una vez que el capacitor ha sido descargado y verificado como seguro, debe desconectarse del circuito siempre que sea posible. Probar un capacitor mientras permanece conectado puede producir lecturas engañosas porque resistores, semiconductores y otros capacitores cercanos pueden influir en la medición.

Retirar el capacitor permite que el medidor evalúe el componente en sí en lugar del circuito circundante. Esto proporciona una indicación más precisa de su estado real.

Antes de desconectar el componente, es una buena práctica marcar las ubicaciones del cableado o tomar una foto de referencia. Esto ayuda a prevenir errores de cableado durante la reinstalación.

Midiendo el Valor de Capacitancia

Después de que el capacitor ha sido aislado, ajuste el multímetro a la función de medición de capacitancia. Conecte las sondas de prueba de manera segura a los terminales del capacitor y espere a que la lectura se estabilice. Los capacitores grandes pueden requerir unos segundos antes de que aparezca un valor final en la pantalla.

La capacitancia medida debe compararse con el valor nominal impreso en el cuerpo del capacitor. La mayoría de los capacitores se fabrican con un rango de tolerancia especificado, así que una pequeña variación del valor nominal es normal.

Durante el proceso de medición, evite tocar terminales expuestos o partes conductoras de las sondas. Incluso después de la descarga, se deben mantener prácticas seguras de manejo durante toda la prueba.

Procedimiento de Prueba de Capacitores de Alto Voltaje Paso a Paso

Un procedimiento de prueba seguro generalmente sigue estos pasos:

• Descargue completamente el capacitor.

• Verifique la descarga utilizando un voltímetro.

• Desconecte el capacitor del circuito.

• Configure el multímetro en modo de capacitancia.

• Conecte las sondas a los terminales del capacitor.

• Espere a que la lectura se estabilice.

• Compare el valor medido con la capacitancia nominal.

Seguir los pasos en el orden correcto ayuda a reducir el riesgo y mejora la precisión de la medición.

Evaluando los Resultados de la Prueba

Una lectura de capacitancia que se encuentra dentro de la tolerancia especificada por el fabricante generalmente indica que el capacitor está funcionando normalmente.

Una lectura que es significativamente más baja que el valor nominal puede indicar envejecimiento del capacitor, deterioro del dieléctrico o daño interno. Una lectura inusualmente alta, una medición inestable o una pantalla fluctuante pueden indicar corriente de fuga, contaminación por humedad, ruptura interna o falla de componentes.

La medición de capacitancia por sí sola puede no revelar todos los defectos. En aplicaciones críticas, pueden ser necesarias pruebas adicionales, como resistencia de aislamiento, corriente de fuga o pruebas de resistencia de serie equivalente (ESR).

A lo largo del proceso de prueba, se deben usar herramientas aisladas, guantes con clasificación de voltaje y equipo de protección personal (EPP) apropiado cada vez que se manejen capacitores de alto voltaje.

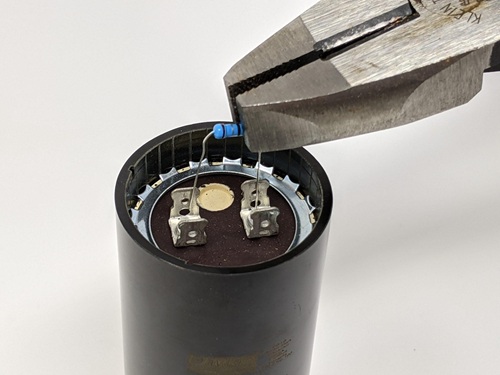

Función de Seguridad del Resistor de Sangrado del Capacitor

Un capacitor puede seguir almacenando energía eléctrica incluso después de que se ha apagado la fuente de alimentación. En circuitos de alto voltaje, esta carga almacenada puede permanecer a un nivel peligroso y crear un riesgo de descarga eléctrica durante la inspección, mantenimiento o reparación.

Se instala un resistor de sangrado para reducir este riesgo. Su propósito es descargar automáticamente el capacitor después de que se retira la energía, bajando el voltaje a un nivel más seguro sin requerir intervención manual.

Sin un camino de descarga, un capacitor puede permanecer cargado mucho después de que se apaga el equipo. Esto es especialmente importante en fuentes de alimentación, controladores de motor y otros sistemas de alto voltaje donde los capacitores pueden almacenar una cantidad significativa de energía.

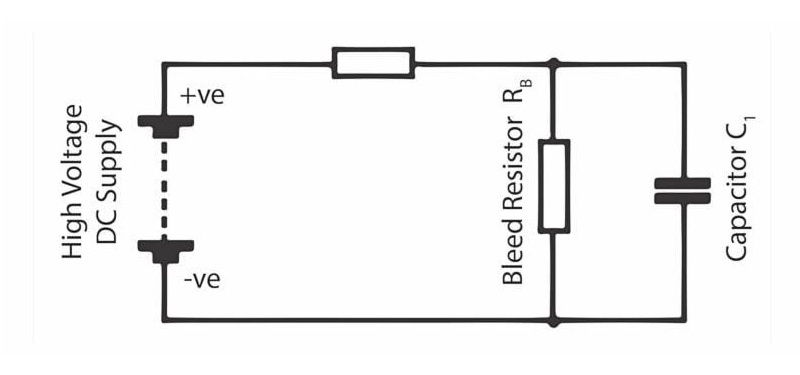

Cómo Funciona un Resistor de Sangrado

Un resistor de sangrado está conectado en paralelo con el capacitor. Durante el funcionamiento normal, solo fluye una pequeña corriente a través del resistor, permitiendo que el circuito funcione normalmente con una pérdida de energía mínima.

Cuando se desconecta la fuente de alimentación, el capacitor comienza a liberar su energía almacenada a través del resistor. En lugar de descargarse de repente, el voltaje disminuye gradualmente con el tiempo. Esta descarga controlada ayuda a reducir el riesgo de descarga eléctrica y evita la liberación repentina de energía que podría dañar los componentes.

A medida que el voltaje del capacitor cae, la corriente de descarga también disminuye hasta que el voltaje restante alcanza un nivel seguro.

Seleccionando el Valor Correcto del Resistor

El valor de resistencia juega un papel importante tanto en la seguridad como en el rendimiento del circuito. Un resistor con un valor de resistencia muy bajo puede descargar rápidamente el capacitor, pero también puede aumentar el consumo de energía y generar calor innecesario durante el funcionamiento normal.

Un resistor con un valor de resistencia muy alto reduce la pérdida de energía, pero puede dejar el capacitor cargado durante un período prolongado después del apagado. Esto puede crear una preocupación de seguridad cuando se da servicio al equipo poco después de que se retira la energía.

Por lo tanto, el resistor debe ser seleccionado para proporcionar un equilibrio entre el tiempo de descarga seguro, la pérdida de energía y la eficiencia del circuito. El objetivo es reducir el voltaje del capacitor a un nivel seguro dentro de un período razonable mientras se mantiene el funcionamiento normal del sistema.

Inspeccionando el Resistor de Sangrado Durante el Mantenimiento

No se debe asumir que un resistor de sangrado está funcionando correctamente a lo largo de la vida del equipo. El calor, el envejecimiento, la vibración y el estrés eléctrico pueden hacer que el resistor varíe en valor o falle por completo.

Durante el mantenimiento, inspeccione el resistor en busca de signos de decoloración, agrietamiento, sobrecalentamiento, conexiones sueltas o daño físico. Cualquier deterioro visible puede indicar que el resistor ya no puede descargar el capacitor como se pretendía.

Incluso cuando se instala un resistor de sangrado, el voltaje del capacitor siempre debe verificarse antes de manipular el circuito.

Verificando el Voltaje Seguro Antes de Tocar el Capacitor

Un resistor de sangrado proporciona un camino de descarga automático, pero nunca debe ser la única medida de seguridad. Antes de tocar los terminales del capacitor, conectar equipos de prueba o comenzar trabajos de mantenimiento, use un voltímetro para medir el voltaje a través del capacitor.

Una lectura segura confirma que la carga almacenada ha sido eliminada. Este paso de verificación final es importante porque un resistor defectuoso, una mala conexión o un circuito dañado pueden dejar el capacitor energizado incluso cuando el equipo parece estar apagado.

Por esta razón, siempre verifique el voltaje del capacitor con un medidor en lugar de confiar únicamente en el resistor de descarga.

¿Qué ocurre si tocas un capacitor cargado?

Un capacitor cargado almacena energía eléctrica y puede liberar esa energía instantáneamente cuando se crea un camino conductor. El contacto con los terminales, conductores expuestos o partes del circuito conectadas puede permitir que la corriente fluya a través del cuerpo, lo que resulta en una descarga eléctrica.

La gravedad de la descarga depende de varios factores, incluyendo el voltaje del capacitor, la energía almacenada, la corriente de descarga, la duración del contacto y la trayectoria de la corriente a través del cuerpo. Un voltaje más alto y una mayor energía almacenada generalmente aumentan el riesgo de lesiones graves.

Debido a que un capacitor puede permanecer cargado después de que se ha retirado la alimentación, nunca se debe asumir que es seguro solo porque el equipo esté apagado.

Efectos Inmediatos del Contacto

Cuando se toca un capacitor cargado, la energía almacenada puede descargarse en una fracción de segundo. La sensación es a menudo repentina e inesperada porque la liberación de energía ocurre casi instantáneamente al contacto.

En niveles de voltaje más bajos, la descarga puede causar una descarga dolorosa, sensación de hormigueo, espasmos musculares o quemaduras menores en la piel. Incluso cuando la lesión parece pequeña, la reacción repentina puede hacer que una persona se aleje rápidamente, pierda el equilibrio o golpee equipos cercanos.

A medida que aumentan el voltaje y la energía almacenada, los efectos se vuelven más severos. Contracciones musculares intensas pueden dificultar la liberación voluntaria del conductor. Quemaduras profundas, daño a los nervios y lesiones en los tejidos pueden ocurrir en los puntos donde entra y sale la corriente del cuerpo.

Riesgos Asociados con Capacitores de Alta Tensión

Los capacitores de alta tensión representan un peligro mucho mayor porque pueden entregar una gran cantidad de energía en un tiempo muy corto. El contacto con estos capacitores puede causar quemaduras severas, contracciones musculares intensas, dificultades para respirar y alteraciones en la actividad eléctrica normal del corazón.

Si la corriente atraviesa el área del pecho, el riesgo se vuelve significativamente más serio. Bajo ciertas condiciones, la descarga puede provocar anomalías en el ritmo cardíaco, fibrilación ventricular o paro cardíaco. Estos efectos pueden ocurrir incluso cuando hay poca lesión externa visible.

El peligro no se limita a la descarga eléctrica en sí. La fuerza de la reacción puede causar caídas desde escaleras, lesiones por impacto o contacto accidental con otro equipo energizado cercano.

Por Qué No se Deben Ignorar Incluso los Capacitores Pequeños

Muchas personas asocian los peligros eléctricos únicamente con capacitores industriales grandes, pero los capacitores más pequeños también pueden almacenar suficiente energía para causar lesiones. Dependiendo del voltaje y la capacitancia, un componente aparentemente pequeño aún puede producir una descarga dolorosa o dañar equipos sensibles si se descarga inesperadamente.

El tamaño físico de un capacitor no siempre indica cuánta energía contiene. Por esta razón, cada capacitor debe ser tratado con precaución hasta que su voltaje haya sido verificado.

Práctica Segura Antes de Manipular un Capacitor

Antes de tocar los terminales del capacitor, conectar equipos de prueba o comenzar trabajos de mantenimiento, el capacitor debe ser descargado correctamente utilizando un método de descarga apropiado. Después de descargar, el voltaje restante debe medirse con un voltímetro para confirmar que el capacitor ha alcanzado un nivel seguro.

Este paso de verificación es importante porque algunos capacitores pueden retener carga residual o recuperar una pequeña cantidad de voltaje después de la descarga. Hasta que un medidor confirme que el voltaje se ha reducido a un valor seguro, el capacitor siempre debe ser tratado como energizado y potencialmente peligroso.

Causas de Explosiones de Capacitores de Alta Tensión

Los capacitores de alta tensión están diseñados para funcionar dentro de límites eléctricos y ambientales específicos. Cuando esos límites se superan, puede desarrollarse calor excesivo, presión o estrés eléctrico dentro del componente. Si los materiales internos ya no pueden soportar estas condiciones, el capacitor puede romperse, despresurizarse, incendiarse o explotar.

Aunque las explosiones de capacitores son relativamente poco comunes, las consecuencias pueden ser graves. Un capacitor fallido puede liberar gases calientes, fragmentos de metal, electrolito o materiales en llamas en el área circundante. Comprender las causas comunes de falla puede ayudar a reducir el riesgo de daño al equipo y lesiones personales.

Causas Eléctricas de Falla

El estrés eléctrico es una de las causas más comunes de fallo en los condensadores. Aplicar un voltaje superior al valor nominal del condensador puede provocar una ruptura dieléctrica. El material dieléctrico está diseñado para soportar un campo eléctrico específico, y superar este límite puede debilitar el aislamiento, aumentar la corriente de fuga y crear calentamiento localizado. En casos severos, el dieléctrico puede fallar completamente, resultando en un cortocircuito interno y un rápido aumento de presión dentro del condensador.

La polaridad incorrecta es otra causa importante de fallo, particularmente en condensadores electrolíticos. Estos condensadores están polarizados y deben conectarse de acuerdo con los terminales positivo y negativo marcados. La polaridad invertida puede desencadenar reacciones químicas dentro del condensador, causando generación de gas y aumento de la presión interna. A medida que la presión aumenta, el condensador puede hincharse, liberar gas o romperse.

Utilizar un condensador especificado incorrectamente puede crear problemas similares. Un condensador con un voltaje nominal insuficiente, un valor de temperatura inadecuado, capacidad para corriente de rizado, o tipo de construcción puede funcionar más allá de sus límites previstos. Por ejemplo, un condensador de bajo voltaje instalado en un circuito de alto voltaje puede experimentar fallo dieléctrico, mientras que un condensador no diseñado para altas corrientes de rizado puede sobrecalentarse durante su funcionamiento.

Para reducir el riesgo de fallo eléctrico, el condensador debe seleccionarse de acuerdo con el voltaje, corriente, frecuencia, temperatura y condiciones ambientales del circuito.

Envejecimiento térmico y defectos internos

La temperatura tiene una gran influencia en la fiabilidad y vida útil de los condensadores. El calor excesivo puede originarse del entorno circundante, componentes eléctricos cercanos, mala ventilación, o altas corrientes de rizado fluyendo a través del condensador. A medida que la temperatura aumenta, las pérdidas internas aumentan y los materiales de aislamiento comienzan a deteriorarse más rápidamente.

La exposición prolongada a temperaturas elevadas puede debilitar el dieléctrico, acelerar la degradación química y aumentar la probabilidad de cortocircuitos internos. Con el tiempo, estos efectos pueden llevar a la generación de gas, acumulación de presión y eventual fallo del condensador.

El envejecimiento natural también contribuye a la deterioración de los condensadores. Los ciclos repetidos de carga y descarga, largas horas de funcionamiento y el estrés eléctrico continuo reducen gradualmente la resistencia del aislamiento y la fiabilidad general. A medida que los materiales internos envejecen, aumenta la probabilidad de desarrollar fallos.

Los defectos de fabricación pueden crear riesgos adicionales. Pequeñas imperfecciones dentro del condensador pueden permanecer indetectadas durante el funcionamiento normal, pero pueden convertirse en puntos débiles bajo estrés eléctrico o térmico. A medida que estos defectos crecen, pueden eventualmente desencadenar fallos catastróficos.

Mantener un enfriamiento adecuado, proporcionar un flujo de aire adecuado y reemplazar condensadores envejecidos a intervalos apropiados puede ayudar a reducir la probabilidad de fallos térmicos y relacionados con la edad.

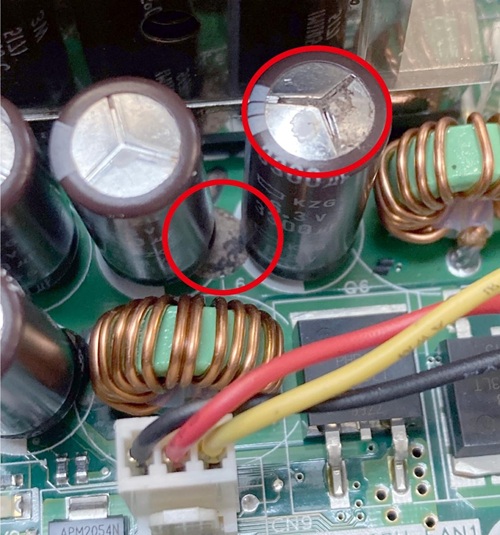

Señales de advertencia antes del fallo

Los condensadores a menudo muestran señales visibles de advertencia antes de que ocurra un fallo mayor. La inspección regular puede ayudar a identificar el deterioro antes de que se desarrolle en una ruptura, incendio o riesgo de explosión.

Las señales de advertencia comunes incluyen:

• Hinchazón o abultamiento del cuerpo del condensador

• Filtración de electrolito alrededor de sellos o terminales

• Grietas en la carcasa o aislamiento

• Descoloración causada por sobrecalentamiento

• Corrosión en terminales o superficies externas

• Válvulas de seguridad dañadas o distorsionadas

• Olores inusuales que provienen del componente

Cualquiera de estas condiciones puede indicar daño interno, sobrecalentamiento, ruptura del aislamiento, o acumulación de presión. Un condensador que muestra signos de deterioro no debe continuar funcionando sin evaluación.

Reemplazar condensadores dañados o envejecidos antes de que ocurra un fallo completo ayuda a mejorar la fiabilidad del sistema y reduce el riesgo de daños al equipo, incendio o explosión.

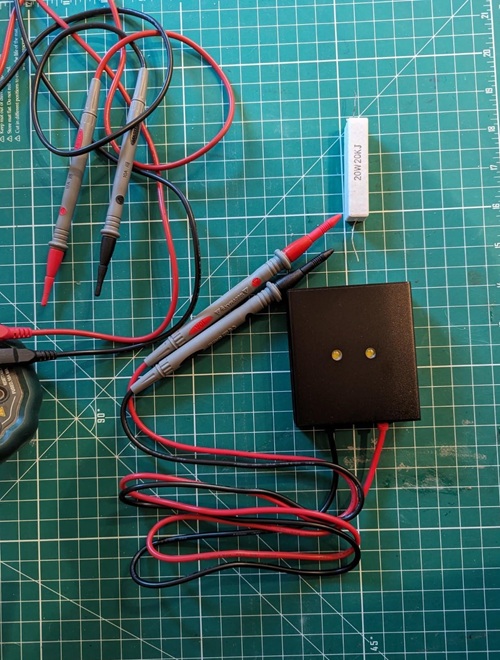

Métodos de descarga de condensadores

Un condensador de alto voltaje puede retener una carga eléctrica peligrosa mucho después de que se haya apagado la fuente de alimentación. Antes de realizar inspecciones, pruebas, resolución de problemas o mantenimiento, la energía almacenada debe ser eliminada de forma segura.

Una herramienta de descarga de condensador está diseñada para este propósito. A diferencia de un cortocircuito directo entre los terminales, una herramienta de descarga controla la liberación de energía almacenada limitando la corriente de descarga. Esto ayuda a prevenir chispas, formación de arcos, daños en los terminales y esfuerzo innecesario en el condensador y los componentes circundantes.

Conectar directamente los terminales con un cable o un objeto metálico no se recomienda porque la liberación repentina de energía puede dañar el equipo y crear un grave riesgo de seguridad.

Selección de la herramienta de descarga adecuada

La herramienta de descarga debe estar adecuadamente clasificada para el condensador que se está reparando. Utilizar una herramienta con clasificaciones de voltaje o aislamiento inadecuadas puede crear riesgos adicionales y puede evitar que el condensador se descargue correctamente.

Se deben considerar varios factores al seleccionar una herramienta de descarga:

• La clasificación de voltaje debe exceder el voltaje máximo de funcionamiento del condensador.

• La resistencia de descarga debe ser adecuada para la capacitancia del condensador y la energía almacenada.

• Los mangos, cables y conectores deben tener aislamiento diseñado para aplicaciones de alta tensión.

• Un indicador de voltaje integrado o un indicador de estado de descarga puede proporcionar una confirmación adicional durante el proceso de descarga.

Utilizar una herramienta de descarga debidamente clasificada ayuda a garantizar que la energía almacenada sea eliminada de forma controlada y predecible.

Procedimiento de Descarga Segura

Antes de comenzar el proceso de descarga, aísle completamente el equipo de todas las fuentes de energía. Apague el sistema, desconecte la alimentación entrante y siga los procedimientos aplicables de bloqueo y etiquetado. Incluso después de haber quitado la energía, el condensador debe seguir tratándose como si estuviera completamente cargado.

Inspeccione el condensador, el cableado y el área circundante en busca de aislamiento dañado, conductores expuestos, conexiones sueltas o signos de fallo del condensador. Identificar los peligros potenciales de antemano ayuda a reducir los riesgos durante el procedimiento de descarga.

Después de confirmar que el sistema está aislado, conecte la herramienta de descarga a través de los terminales del condensador. Asegúrese de que la conexión sea segura y permanezca en su lugar durante todo el proceso. La energía almacenada comenzará a fluir a través de la resistencia interna de la herramienta, causando que el voltaje del condensador disminuya gradualmente en lugar de instantáneamente.

Si la herramienta de descarga incluye un indicador de voltaje, obsérvelo hasta que el voltaje mostrado alcance un nivel seguro. Los condensadores más grandes pueden requerir tiempo adicional porque pueden almacenar significativamente más energía.

Una vez que el proceso de descarga se complete, utilice un multímetro debidamente clasificado para medir el voltaje directamente a través de los terminales del condensador. Confirme que el voltaje restante sea 0 V o esté dentro del límite seguro especificado para el equipo.

Este paso de verificación es esencial porque las conexiones sueltas, las herramientas de descarga dañadas, las trayectorias de descarga fallidas o los valores de resistencia incorrectos pueden dejar voltaje residual dentro del condensador. Un condensador nunca debe considerarse seguro hasta que se haya medido y confirmado el voltaje.

Manejo Seguro Después de la Descarga

Después de verificar que el condensador ha alcanzado un nivel de voltaje seguro, se puede manipular de manera más segura para pruebas, inspección, reemplazo o mantenimiento. Incluso en esta etapa, se deben seguir utilizando herramientas aisladas y el equipo de protección personal adecuado.

Algunos condensadores grandes pueden experimentar absorción dieléctrica, causando que una pequeña cantidad de voltaje reaparezca después de la descarga. Si se retrasa el trabajo de mantenimiento, el voltaje debe verificarse nuevamente antes de manipular el componente.

El enfoque más seguro es seguir el mismo procedimiento cada vez: aislar la fuente de energía, descargar el condensador utilizando una herramienta adecuada, verificar el voltaje con un medidor y solo entonces comenzar el trabajo.

Uso Seguro de Palos de Cortocircuito para Condensadores

Los palos de cortocircuito para condensadores, también conocidos como palos de descarga o palos de aterrizaje, se utilizan comúnmente para descargar grandes condensadores de alta tensión que se encuentran en subestaciones, equipos industriales, sistemas de distribución de energía y bancos de condensadores. Estas herramientas proporcionan un camino de descarga seguro mientras permiten que el personal se mantenga a una distancia más segura de los componentes energizados.

Debido a que los condensadores grandes pueden almacenar cantidades significativas de energía, el uso adecuado de un palo de cortocircuito es fundamental antes de que comiencen las actividades de inspección, prueba o mantenimiento.

Propósito y Componentes

El propósito principal de un palo de cortocircuito para condensadores es transferir de manera segura la energía eléctrica almacenada de un condensador a tierra. La herramienta proporciona un camino de descarga controlada mientras ayuda a reducir el riesgo de contacto accidental con conductores energizados.

Un palo de cortocircuito típico consta de tres componentes principales:

• Un largo poste aislado que proporciona una distancia de trabajo segura.

• Una abrazadera de tierra que se conecta a una toma de tierra aprobada.

• Una cabeza de descarga conductora que contacta los terminales del condensador.

El poste aislado ayuda a mantener la separación de voltajes peligrosos, mientras que la abrazadera de tierra y la cabeza de descarga crean un camino para que la energía almacenada se disipe de manera segura. Antes de su uso, todos los componentes deben inspeccionarse en busca de grietas, contaminación, corrosión, conexiones sueltas u otros signos de daño.

Procedimiento Paso a Paso del Palo de Cortocircuito

Antes de usar un palo de cortocircuito, desenergice el equipo y verifique que todas las fuentes de energía hayan sido aisladas. Inspeccione el banco de condensadores, el cableado y el equipo circundante en busca de aislamiento dañado, conductores sueltos, sobrecalentamiento u otras condiciones inseguras.

Inspeccione también el palo de cortocircuito. Verifique que el palo aislado esté limpio y sin daños y que el cable de puesta a tierra y la abrazadera estén firmemente fijados.

La abrazadera de tierra siempre debe conectarse primero. Conéctelo a un punto de conexión a tierra verificado o a una conexión terrestre aprobada antes de acercarse a los terminales del condensador. Una conexión a tierra confiable es necesaria porque proporciona el camino de descarga para la energía almacenada.

Una vez que se ha establecido la conexión a tierra, acerque cuidadosamente la cabeza de descarga al terminal del condensador. Dependiendo de la configuración del condensador, puede ser necesario contactar múltiples terminales para eliminar completamente la carga almacenada.

A medida que la cabeza de descarga hace contacto, la energía almacenada comienza a fluir a través del camino de puesta a tierra. En sistemas que contienen grandes cantidades de energía almacenada, puede ocurrir una chispa visible o un sonido audible de descarga. Mantenga el contacto el tiempo suficiente para permitir que el voltaje disminuya completamente.

Después del procedimiento de descarga, retire el palo de cortocircuito y use un multímetro para medir el voltaje directamente en los terminales del condensador. Confirme que el voltaje restante sea 0 V o esté dentro del límite seguro especificado.

La verificación del voltaje sigue siendo esencial porque las conexiones a tierra dañadas, los fallos del equipo o una descarga incompleta pueden dejar carga residual dentro del condensador.

Consideraciones de Seguridad Importantes

Un palo de cortocircuito es una herramienta de descarga importante, pero nunca debe ser el único método utilizado para determinar si un condensador es seguro. La medición de voltaje con un medidor correctamente clasificado siempre debe realizarse después del proceso de descarga.

Los condensadores grandes también pueden desarrollar una pequeña recuperación de voltaje debido a la absorción dieléctrica. Si hay un retraso entre la descarga y el mantenimiento, el voltaje debe verificarse nuevamente antes de tocar el componente.

Una secuencia de seguridad consistente ayuda a reducir el riesgo: desenergizar el equipo, conectar la abrazadera de tierra, descargar el condensador, verificar el voltaje y luego comenzar las actividades de mantenimiento. Seguir el mismo procedimiento cada vez ayuda a mejorar la seguridad y reducir la probabilidad de contacto accidental con energía almacenada.

Equipos de Protección Personal (EPP)

Trabajar con condensadores de alta tensión expone al personal a peligros como descargas eléctricas, arcos eléctricos, quemaduras, chispas y escombros voladores por fallos en componentes. Incluso después de que se ha eliminado la energía, los condensadores pueden retener suficiente energía almacenada para causar lesiones graves si no se siguen las precauciones adecuadas.

El Equipos de Protección Personal (EPP) proporciona una capa adicional de protección durante la inspección, las pruebas, los procedimientos de descarga, la instalación y el mantenimiento. Aunque el EPP no puede eliminar los peligros eléctricos, puede reducir significativamente la gravedad de las lesiones cuando se utiliza junto con los procedimientos de seguridad apropiados.

Requisitos Esenciales de EPP

Varios tipos de EPP son comúnmente requeridos al trabajar con condensadores de alta tensión. Cada artículo cumple una función protectora específica y debe ser seleccionado de acuerdo con el nivel de voltaje, el nivel de energía y el entorno de trabajo.

Los guantes aislantes ayudan a prevenir que la corriente eléctrica pase a través de las manos si ocurre un contacto accidental. Los guantes deben estar clasificados para el voltaje del equipo e inspeccionados regularmente en busca de cortes, perforaciones, grietas, abrasiones o signos de envejecimiento. A menudo, se usan guantes de protección de cuero sobre guantes aislantes para reducir daños mecánicos.

La protección ocular y facial es importante porque los fallos eléctricos pueden producir chispas, partículas fundidas y escombros voladores. Las gafas de seguridad proporcionan una protección básica, mientras que los protectores faciales ofrecen cobertura adicional en áreas donde son posibles peligros de arco eléctrico o rupturas de condensadores.

La ropa resistente a las llamas (FR) ayuda a reducir lesiones por quemaduras durante fallos eléctricos. Estas prendas están diseñadas para resistir la ignición y limitar la transferencia de calor a la piel. La ropa debe cubrir completamente las áreas expuestas y permanecer libre de desgaste o contaminación excesiva.

Las herramientas aisladas reducen la probabilidad de contacto accidental con conductores energizados. El aislamiento de las herramientas debe ser inspeccionado regularmente y cualquier herramienta dañada debe ser retirada del servicio de inmediato.

El calzado de seguridad dieléctrico ayuda a reducir la posibilidad de que la corriente pase a través del cuerpo a tierra. Esta protección es particularmente importante en subestaciones, instalaciones industriales, salas eléctricas y otros entornos de alta tensión.

Inspección y Mantenimiento del EPP

El equipo de protección debe ser inspeccionado antes de cada tarea. Una breve inspección puede identificar daños que pueden comprometer la seguridad durante el trabajo eléctrico.

Los guantes deben ser revisados en busca de defectos físicos y deterioro. Las gafas de seguridad y las pantallas faciales deben ser examinadas en busca de grietas, rasguños o daños que puedan afectar la visibilidad o protección. La ropa resistente al fuego debe ser inspeccionada en busca de desgarros, marcas de quemaduras, contaminación o desgaste excesivo. Las herramientas aislantes y el calzado de seguridad también deben ser revisados para asegurar que se mantengan en condiciones adecuadas.

Cualquier EPP que muestre signos de deterioro debe ser reemplazado de inmediato. Confiar en equipos de protección dañados puede crear una falsa sensación de seguridad mientras deja al personal expuesto a riesgos eléctricos.

EPP Dentro de un Programa de Seguridad Completo

El EPP nunca debe ser considerado un sustituto de las prácticas de trabajo seguras. Antes de comenzar a trabajar, el equipo debe estar desenergizado, los condensadores deben ser descargados adecuadamente y el voltaje debe ser verificado usando un medidor adecuado.

El enfoque más seguro combina EPP, procedimientos de bloqueo y etiquetado, verificación de voltaje, métodos de descarga y prácticas de seguridad eléctrica establecidas. Usar estas medidas de protección juntas ayuda a reducir el riesgo general asociado con el manejo de capacitores de alto voltaje.

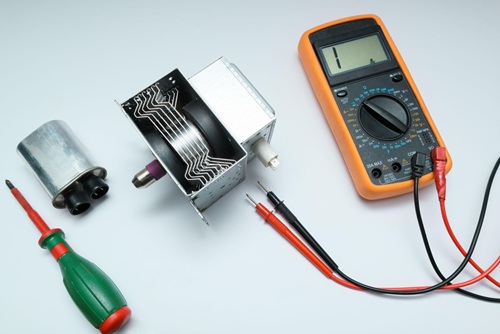

Precauciones de Seguridad para Capacitores de Microondas

Los microondas contienen un capacitor de alto voltaje que forma parte del circuito de suministro de potencia del magnetrón. Este capacitor puede retener una carga eléctrica peligrosa incluso después de que el microondas ha sido desconectado de la toma de corriente.

A diferencia de muchos componentes domésticos que se vuelven seguros poco después de que se retira la energía, un capacitor de microondas puede permanecer energizado durante un período considerable. El contacto con los terminales del capacitor u otros componentes de alto voltaje puede resultar en una descarga eléctrica severa. Por esta razón, cada capacitor de microondas debe ser tratado como energizado hasta que se completen los procedimientos de descarga y verificación de voltaje adecuados.

Por Qué los Capacitores de Microondas Son Peligrosos

Los capacitores de microondas operan a niveles de alto voltaje y son capaces de almacenar cantidades significativas de energía eléctrica. Incluso cuando el aparato está desconectado de la fuente de poder, la carga almacenada puede permanecer dentro del capacitor.

El peligro no se limita al capacitor en sí. Otros componentes dentro del circuito de alto voltaje del microondas también pueden presentar riesgos eléctricos. Debido a la combinación de alto voltaje y energía almacenada, un servicio inadecuado puede resultar en lesiones graves o muerte.

Procedimiento Seguro de Descarga y Verificación

Antes de abrir el gabinete del microondas, desconecte el cable de alimentación de la toma de corriente. Esto elimina la fuente de poder externa y previene la energización accidental durante el servicio.

Después de desconectar el microondas, espere varios minutos antes de acceder a los componentes internos. Aunque algo de carga almacenada puede disminuir durante este tiempo, el período de espera nunca debe ser considerado un método de descarga completo.

Localice el capacitor de alto voltaje e identifique sus terminales. Usando una herramienta de descarga adecuadamente clasificada, cree un camino de descarga controlado a través de los terminales y permita tiempo suficiente para que la energía almacenada se disipe. El contacto directo con los terminales del capacitor debe ser evitado durante todo el procedimiento.

Una vez que el proceso de descarga esté completo, use un multímetro configurado en el rango de voltaje adecuado y mida directamente a través de los terminales del capacitor. Confirme que el voltaje ha caído a 0 V o a otro nivel seguro especificado.

La verificación de voltaje es esencial porque herramientas de descarga dañadas, conexiones deficientes o fallas en el capacitor pueden dejar carga residual dentro del componente. Un capacitor de microondas nunca debe ser considerado seguro hasta que el voltaje haya sido medido y confirmado.

Prácticas de Seguridad Adicionales

Al trabajar dentro de un microondas, la regla de una mano puede proporcionar un nivel adicional de protección. Siempre que sea posible, mantenga una mano alejada de superficies conductivas y componentes eléctricos internos. Esta práctica ayuda a reducir la posibilidad de crear un camino de corriente a través del pecho si ocurre un contacto accidental.

El área de trabajo debe mantenerse limpia, seca y libre de objetos conductivos innecesarios. Los anillos, relojes, joyas y otros accesorios metálicos deben ser removidos antes de comenzar el servicio. Las herramientas aislantes deben ser inspeccionadas antes de su uso, y debe haber suficiente iluminación para identificar claramente el cableado y los componentes de alto voltaje.

Debido a que los circuitos de alto voltaje de los microondas presentan riesgos significativos, el servicio solo debe ser realizado por personas que entiendan los procedimientos de descarga de capacitores, las prácticas de prueba de voltaje y los principios de seguridad eléctrica. Seguir un proceso consistente de desconexión de la unidad, descarga del capacitor, verificación de voltaje y luego comenzar el trabajo de servicio ayuda a reducir el riesgo y mejorar la seguridad.

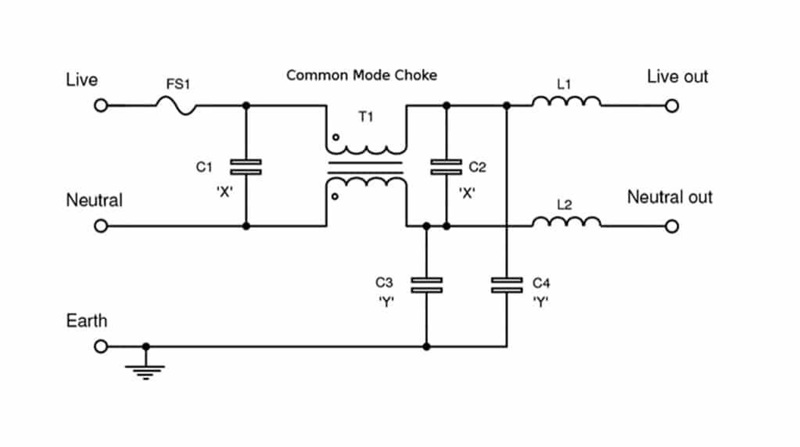

Capacitores de Seguridad X e Y Explicados

El equipo electrónico conectado directamente a la red de alimentación de CA está expuesto a picos de voltaje, ruido eléctrico y condiciones de falla que los capacitores estándar pueden no ser capaces de manejar de forma segura. Para abordar estas condiciones, se utilizan capacitores de seguridad especializados en circuitos alimentados por la red.

A diferencia de los capacitores ordinarios, los capacitores de seguridad están diseñados y probados para cumplir con estrictos requisitos de seguridad. Su construcción les permite operar de manera fiable en condiciones normales, mientras que proporcionan características de falla predecibles que ayudan a reducir el riesgo de descargas eléctricas, incendios y daños al equipo.

Comprendiendo la Diferencia Entre Capacitores X e Y

Los capacitores de seguridad se dividen generalmente en dos categorías: capacitores X y capacitores Y. Aunque ambos se utilizan para la supresión de interferencias electromagnéticas (EMI), cumplen diferentes funciones y se instalan en diferentes ubicaciones del circuito.

Los capacitores X están conectados entre los conductores de fase (vivo) y neutro. Su propósito principal es suprimir el ruido en modo diferencial que aparece a través de las líneas de energía. Ayudan a reducir la interferencia generada por dispositivos de conmutación, motores y otras cargas eléctricas.

Los capacitores Y están conectados entre la fase y tierra, neutro y tierra, o entre partes conductoras y el chasis del equipo. Su propósito principal es suprimir el ruido en modo común. Debido a que estos capacitores están conectados a estructuras accesibles a tierra, deben cumplir con requisitos de aislamiento y seguridad más estrictos.

El comportamiento de falla de los dos tipos de capacitores también difiere. Los capacitores X están diseñados para soportar el estrés relacionado con la red mientras minimizan el riesgo de incendio. Los capacitores Y están diseñados para minimizar la posibilidad de que una corriente peligrosa llegue a partes metálicas expuestas en caso de que ocurra una falla.

Elegir el Capacitor de Seguridad Correcto

Aunque los capacitores X e Y pueden parecer similares, no son intercambiables. Cada tipo está diseñado para una ubicación específica y una función de seguridad dentro del circuito.

Instalar un capacitor X donde se requiere un capacitor Y puede reducir la protección contra descargas eléctricas. Inversamente, reemplazar un capacitor X con un capacitor Y puede aumentar los costos y alterar el rendimiento del circuito sin proporcionar la funcionalidad pretendida.

Al reemplazar un capacitor de seguridad, el reemplazo debe coincidir con el tipo de capacitor original, la clasificación de seguridad, la clasificación de voltaje y los requisitos de aplicación.

Por qué los Capacitores Estándar No Pueden Reemplazar los Capacitores de Seguridad

Los capacitores estándar nunca deben ser sustituidos por capacitores de seguridad X o Y en equipos alimentados por la red. Los capacitores ordinarios no están diseñados para soportar los voltajes de sobretensión, los requisitos de aislamiento y las condiciones de falla que se encuentran comúnmente en sistemas de energía de CA.

Los capacitores de seguridad se someten a pruebas especializadas para verificar su comportamiento en condiciones de operación anormales. Estas pruebas ayudan a garantizar un rendimiento predecible cuando están expuestos a picos de voltaje, estrés eléctrico y operación a largo plazo.

Usar el capacitor de seguridad correcto ayuda a mantener la seguridad eléctrica, el cumplimiento normativo, el rendimiento de supresión de ruido y la fiabilidad a largo plazo del equipo.

Almacenamiento Seguro de Capacitores

Un almacenamiento adecuado ayuda a mantener la seguridad, el rendimiento y la fiabilidad de los capacitores de alta tensión. Las condiciones ambientales pueden afectar gradualmente los materiales internos incluso cuando el capacitor no está en servicio.

La exposición al calor, la humedad, la contaminación o daños físicos puede acelerar el envejecimiento, reducir el rendimiento eléctrico y aumentar la probabilidad de falla cuando el capacitor vuelva a entrar en operación.

Requisitos de Almacenamiento Ambiental

Los capacitores de alta tensión deben almacenarse en un entorno limpio, seco y controlado en temperatura. Las condiciones de almacenamiento estables ayudan a proteger los materiales dieléctricos, los sistemas de aislamiento, los terminales y los componentes internos del estrés innecesario.

El calor excesivo puede acelerar la degradación química y acortar la vida útil. La alta humedad puede contribuir a la corrosión, la intrusión de humedad y el deterioro del aislamiento. El polvo, la suciedad, el aceite y los contaminantes químicos pueden acumularse en las superficies de los capacitores y crear caminos conductores que afectan el rendimiento del aislamiento.

Para el almacenamiento a largo plazo, la temperatura y la humedad deben mantenerse dentro de los límites especificados por el fabricante. Mantener un ambiente limpio ayuda a preservar la condición del capacitor y minimiza el trabajo de preparación antes de la instalación.

Prevención de Peligros Físicos y Eléctricos

Los capacitores deben protegerse de impactos, vibraciones y daños mecánicos durante el almacenamiento y el transporte. Siempre que sea posible, deben permanecer en su embalaje original o colocarse en contenedores protectores adecuados.

Dejar caer capacitores, apilarlos incorrectamente o colocar objetos pesados sobre ellos puede causar daños internos ocultos que no se harán evidentes hasta que el capacitor se ponga en servicio.

Siempre que sea práctico, los capacitores deben almacenarse en una condición completamente descargada. Antes del almacenamiento, verifique que el voltaje se haya reducido a un nivel seguro. Durante las inspecciones periódicas, el voltaje puede volverse a verificar para confirmar que no quede carga inesperada.

Si un capacitor debe almacenarse con carga retenida, debe estar claramente etiquetado, aislado de accesos no autorizados y mantenido en un lugar seguro. Las etiquetas de advertencia deben identificar la presencia de energía almacenada y cualquier requisito especial de manejo.

Inspección antes de volver al servicio

Antes de instalar un capacitor almacenado, realice una inspección exhaustiva en busca de signos de daño, contaminación, corrosión, fuga, hinchazón, carcasas agrietadas o deterioro del aislamiento.

Los terminales, el hardware de montaje y las superficies de aislamiento también deben examinarse para asegurarse de que el capacitor continúe siendo adecuado para la operación. Si se encuentra alguna condición anormal, el capacitor debe ser evaluado antes de volver al servicio.

Un almacenamiento adecuado, una inspección regular y un manejo cuidadoso ayudan a garantizar que los capacitores de alto voltaje sigan siendo seguros y confiables a lo largo de su vida útil.

Requisitos de Seguridad de OSHA

Los capacitores de alto voltaje pueden seguir siendo peligrosos incluso después de que se ha eliminado la energía eléctrica. Debido a que la energía almacenada puede seguir presente, son necesarios procedimientos de seguridad en el lugar de trabajo para proteger al personal durante las actividades de instalación, prueba, mantenimiento y reparación.

La Administración de Seguridad y Salud Ocupacional (OSHA) proporciona requisitos de seguridad que ayudan a reducir el riesgo de descargas eléctricas, incidentes de arco eléctrico, quemaduras y energización accidental.

Procedimientos de Bloqueo y Etiquetado

Los procedimientos de bloqueo y etiquetado (LOTO) son una de las prácticas de seguridad más importantes de OSHA. Antes de que comience el mantenimiento, todas las fuentes de energía conectadas al equipo deben ser identificadas, aisladas y aseguradas.

Después de desconectar la energía, se debe instalar un dispositivo de bloqueo para prevenir una reconexión accidental. Luego se debe adjuntar una etiqueta de advertencia para indicar que se están realizando trabajos de mantenimiento y que el equipo no debe ser energizado.

Aplicar procedimientos de bloqueo y etiquetado antes de la descarga o inspección del capacitor ayuda a prevenir un inicio inesperado y protege al personal de la exposición a energía peligrosa.

Verificación de la descarga y prácticas de trabajo seguras

Desconectar la energía eléctrica no elimina automáticamente los peligros del capacitor. La energía almacenada puede permanecer dentro del capacitor mucho después de la desconexión.

Después de que el sistema ha sido aislado, los capacitores deben descargarse utilizando un método aprobado. Luego, el voltaje restante debe medirse utilizando un medidor adecuadamente clasificado para verificar que la energía almacenada ha sido retirada.

Solo se deben usar herramientas y equipos clasificados por voltaje durante las pruebas y el mantenimiento. Las herramientas aisladas deben ser inspeccionadas regularmente y retiradas del servicio si se encuentra daño.

Las áreas de trabajo también deben ser controladas claramente a través del uso de carteles de advertencia, barreras, zonas de acceso restringido y otros controles de seguridad. Estas medidas ayudan a prevenir que personal no autorizado ingrese a áreas donde pueden estar presentes peligros eléctricos.

Capacitación, Protección contra Arcos Eléctricos y EPP

El trabajo con capacitores de alto voltaje debe ser realizado solo por personal debidamente capacitado que entienda los peligros eléctricos, los procedimientos de descarga, los requisitos de bloqueo y etiquetado, los procedimientos de respuesta a emergencias y la selección de EPP.

Los peligros de arco eléctrico deben ser evaluados antes de que comience el trabajo. Dependiendo del nivel de riesgo, el equipo de protección puede incluir ropa clasificada para arco, guantes aislados, pantallas faciales, cascos de seguridad y otros EPP eléctricos especializados.

Los requisitos de OSHA son más efectivos cuando se integran en una rutina de trabajo consistente. Una secuencia típica implica desenergizar el equipo, aplicar procedimientos de bloqueo y etiquetado, descargar capacitores, verificar el voltaje, inspeccionar EPP y herramientas, y luego comenzar las actividades de mantenimiento.

Requisitos de Seguridad IEC 60831

IEC 60831 es una norma internacional que establece requisitos de seguridad, rendimiento y prueba para capacitores de potencia fijos utilizados en sistemas de CA con voltajes nominales de hasta 1000 V. La norma ayuda a garantizar que los capacitores funcionen de manera segura y confiable a lo largo de su vida útil.

Los capacitores de potencia utilizados en sistemas de corrección del factor de potencia, redes industriales y equipos de distribución a menudo están expuestos a estrés eléctrico, variaciones de temperatura y largas horas de funcionamiento. IEC 60831 proporciona orientación que ayuda a mejorar la seguridad, confiabilidad y rendimiento a largo plazo.

Requisitos clave de seguridad de IEC 60831

IEC 60831 aborda varias áreas críticas de seguridad y rendimiento de capacitores. Estos requisitos ayudan a reducir el riesgo de sobrecalentamiento, ruptura, fallo eléctrico y condiciones operativas inseguras.

La norma cubre:

• Sistemas de protección contra sobrepresión

• Requisitos de descarga del condensador

• Clasificaciones de temperatura

• Verificación de la resistencia dieléctrica

• Pruebas de resistencia y fiabilidad

Muchos condensadores incluyen dispositivos de protección contra sobrepresión que desconectan el condensador cuando se desarrolla una presión interna excesiva. Esto ayuda a reducir el riesgo de ruptura, incendio y daños en el equipo causados por fallos internos.

La norma también incluye requisitos de descarga que ayudan a reducir la tensión almacenada a niveles más seguros después de que un condensador ha sido desconectado de la fuente de alimentación. Estos requisitos ayudan a minimizar los peligros de choque durante la inspección y el mantenimiento.

Pruebas de Temperatura, Resistencia Dieléctrica y Fiabilidad

La temperatura tiene una gran influencia en la vida y el rendimiento del condensador. La IEC 60831 define categorías de temperatura que establecen las condiciones ambientales bajo las cuales un condensador puede operar de manera segura.

La norma también requiere pruebas de resistencia dieléctrica para verificar que el sistema de aislamiento puede soportar altas tensiones sin descomposición. Las pruebas exitosas demuestran que el dieléctrico puede mantener una separación segura entre los elementos conductores en condiciones de operación normales.

Para evaluar la durabilidad a largo plazo, los condensadores son sometidos a pruebas de resistencia y fiabilidad. Estas pruebas simulan condiciones de operación que involucran tensión de voltaje, exposición a temperaturas y períodos prolongados de servicio. Los resultados ayudan a verificar que el condensador puede mantener un rendimiento aceptable a lo largo de su vida útil esperada.

Por qué es importante el cumplimiento de la IEC 60831

Cumplir con la IEC 60831 proporciona confianza en que un condensador ha sido diseñado y probado de acuerdo con requisitos internacionalmente reconocidos. Seguir la norma ayuda a mejorar la seguridad eléctrica, la fiabilidad operativa y la protección del equipo.

Para los fabricantes y diseñadores de equipos, la norma proporciona orientación para el desarrollo de productos y la selección de condensadores. Para los instaladores y el personal de mantenimiento, establece expectativas para una operación segura y un rendimiento a largo plazo.

Al abordar la seguridad de la descarga, la protección contra sobrepresiones, la integridad del aislamiento, los límites de temperatura y la durabilidad, la IEC 60831 desempeña un papel importante en el apoyo al uso seguro de los condensadores de potencia en los sistemas de energía alterna modernos.

Conclusión

La seguridad de los condensadores de alta tensión depende de una descarga cuidadosa, verificación de voltaje, herramientas adecuadas, EPP correcto y procedimientos de manipulación estrictos. Las pruebas nunca deben comenzar hasta que se confirme que la energía almacenada es segura. Comprender las causas de fallo, las verificaciones de los resistores de descarga, la selección de condensadores de seguridad y las normas requeridas ayuda a reducir los riesgos de descarga eléctrica, incendio, explosión y daños en el equipo.

Preguntas Frecuentes [FAQ]

1. ¿Por qué es necesario medir la tensión del condensador después de descargarlo?

Incluso después de usar un resistor de descarga o herramienta de descarga, un condensador puede retener algo de voltaje debido a fallos de componentes, malas conexiones o absorción dieléctrica. Medir la tensión con un medidor de clasificación adecuada confirma que la energía almacenada ha sido reducida a un nivel seguro antes de la manipulación, ayudando a prevenir descargas eléctricas y daños en el equipo.

2. ¿Qué debe considerarse al elegir un resistor de descarga para un condensador?

Un resistor de descarga debe descargar el condensador dentro de un tiempo razonable mientras minimiza la pérdida de energía durante la operación normal. Si la resistencia es demasiado baja, desperdicia energía y genera calor. Si es demasiado alta, el condensador puede permanecer cargado durante demasiado tiempo y crear un peligro de seguridad tras la parada.

3. ¿Por qué pueden fallar o explotar los condensadores de alta tensión?

Los condensadores de alta tensión pueden fallar debido a sobrevoltaje, calor excesivo, polaridad invertida, envejecimiento, defectos de fabricación o selección inapropiada de componentes. Estas condiciones pueden dañar el material dieléctrico, crear presión interna y, eventualmente, hacer que el condensador ventile, se rompa o explote si el estrés se vuelve severo.

4. ¿Por qué no pueden los condensadores estándar reemplazar a los condensadores de seguridad X e Y?

Los condensadores de seguridad X e Y están diseñados y probados especialmente para soportar picos de voltaje de la red y condiciones de falla. Los condensadores estándar no proporcionan el mismo nivel de aislamiento, rendimiento de seguridad o comportamiento de fallo predecible, lo que los hace inadecuados y potencialmente peligrosos para aplicaciones de filtrado en línea de CA.

5. ¿Cómo ayudan las normas de seguridad a reducir los riesgos al trabajar con condensadores de alta tensión?

Las normas de seguridad, como los requisitos de OSHA y las directrices de la IEC 60831, establecen procedimientos para el diseño de condensadores, pruebas, descarga, mantenimiento, uso de EPP y verificación de voltaje. Seguir estas normas ayuda a mejorar la fiabilidad del equipo y reduce el riesgo de descarga eléctrica, incidentes de arco eléctrico y accidentes relacionados con condensadores.
