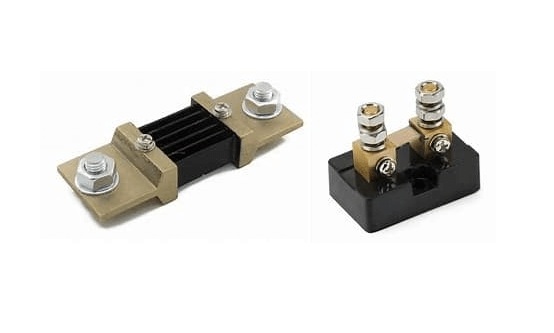

Cómo seleccionar un resistor de derivación para una detección de corriente precisa

La detección de corriente depende en gran medida de la selección adecuada del resistor de derivación, ya que el valor de resistencia afecta directamente la precisión de medición, la pérdida de potencia, el comportamiento térmico y la calidad de la señal. Este artículo explica cómo se seleccionan los resistores de derivación, cómo los errores y los efectos no ideales influyen en las mediciones, y cómo factores como el offset del amplificador, la resolución ADC, el ruido, el diseño, el aumento de temperatura y las especificaciones del resistor configuran el rendimiento de detección de corriente en el mundo real.

Catálogo

Selección de un valor de resistencia de derivación

Elegir el valor del resistor de derivación establece el tono de cómo se comporta la cadena de medición de corriente en el producto real, no solo en una hoja de cálculo. Una elección toca tres cosas al mismo tiempo:

• el voltaje de detección de rango completo con el que puedes trabajar

• el calor que generará el resistor

• la caída de voltaje adicional que sentirá la carga.

En la práctica, a menudo se reduce a cuán cómodo quieres que sea el margen de señal frente a cuánto pérdida y margen estás dispuesto a tolerar.

Muchos equipos sienten la presión de que R sea lo más pequeño posible por eficiencia; ese instinto es comprensible. La trampa es que un voltaje de derivación bajo tiende a convertir pequeñas y aburridas no idealidades en largas sesiones de depuración.

Comienza eligiendo un voltaje de derivación en la corriente máxima que tu amplificador y ADC puedan capturar con margen en tolerancia, temperatura y ruido. Una ventana de rango completo ampliamente utilizada es aproximadamente:

• 50–100 mV

mientras que los diseños de alta potencia o de estrecho margen a menudo se encuentran más cerca de:

• 10–30 mV

para reducir la disipación y proteger el voltaje de carga.

Lo que generalmente decide si un objetivo se siente "cómodo" más tarde no es el número en sí, sino cuán lejos se sitúa por encima de los errores que realmente verás en el banco.

Un voltaje de derivación que parece bien en un cálculo nominal puede sentirse incómodamente pequeño después de que aparezcan los efectos en el peor de los casos:

• offset

• deriva

• gradientes térmicos

• cuantización

• interferencia

Si alguna vez has visto una lectura de corriente cero vagar durante un barrido térmico, el arco emocional es familiar:

• confianza a temperatura ambiente

• luego duda creciente

• luego un intento nocturno de corregirlo en firmware.

El offset de entrada y la deriva pueden consumir una fracción sorprendente de una pequeña señal de derivación. Cuando el diseño se inclina demasiado hacia un V_SHUNT muy bajo, los equipos a menudo terminan notando que el valor sin carga se niega a mantenerse cerca de cero a través de la temperatura, y se ven empujados hacia:

• más pasos de calibración

• más lógica de compensación

• o ambos.

Las transiciones de cobre a aleación pueden generar voltajes termoeléctricos de nivel microvoltio en presencia de gradientes térmicos. Es fácil descartar esto como demasiado pequeño para importar hasta que el shunt se encuentre cerca de:

• un inductor caliente

• un distribuidor de calor MOSFET

• un límite de flujo de aire donde los gradientes ocurren de forma rutinaria.

Si el ADC (incluyendo su ruido) produce solo un pequeño número de conteos efectivos en el rango operativo, la salida tiende a verse inestable, y los bucles de control pueden comenzar a comportarse con sensibilidad a carga baja. Un diseño que se comporta educadamente a corriente nominal aún puede mostrar un tambaleo impulsado por cuantización cuando la señal se reduce.

Las pequeñas tensiones de derivación son más fáciles de contaminar a través de:

• acoplamiento en nodo de conmutación

• rebote a tierra

• captación magnética

• parásitos relacionados con el diseño.

Cuando las etapas de potencia de conmutación están cerca, el trabajo de diseño y filtrado tiende a crecer rápidamente a medida que se reduce V_SHUNT.

Un enfoque práctico es establecer el V_SHUNT de escala completa para que permanezca cómodamente por encima del error y ruido acumulados en el ancho de banda de medición que realmente te importa. Cuando la señal es demasiado pequeña, los equipos a menudo pasan días persiguiendo:

• ajustes de diseño

• experimentos de filtrado

que nunca se sienten completamente satisfactorios.

Una vez que se establece un objetivo de tensión de derivación a escala completa, calcula la resistencia de primera pasada directamente:

Ejemplo (50 mV a 5 A):

R = 0.05 / 5 = 0.01 Ω

Trata esto como un ancla de partida. Después de este punto, el valor generalmente se ajusta por:

• comportamiento térmico

• límites de margen

• disponibilidad de paquete

• lo que el prototipo te enseña.

Después de elegir R, calcula la disipación del shunt a la corriente máxima:

Ejemplo:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

Ayuda pensar en P_SHUNT como una entrada al diseño térmico en lugar de una simple casilla de verificación de hoja de datos. Incluso cuando la calificación de potencia del resistor parece generosa, los ensamblajes reales pueden funcionar más calientes debido a:

• área de cobre limitada

• calor de componentes adyacentes

• restricciones de envoltura

• flujo de aire débil.

Durante el arranque, es bastante común observar lecturas desviarse después de unos minutos a medida que el shunt y el cobre circundante se calientan, cambiando la resistencia y arrastrando la corriente medida con él, una experiencia que puede ser más irritante de lo que parece cuando intentas resolver un problema de estabilidad del lazo de control.

Para la precisión de detección de corriente, la tolerancia del shunt y el coeficiente de temperatura de resistencia (TCR) suelen aparecer directamente en el presupuesto de error, justo al lado de:

• limitaciones del amplificador

• limitaciones del ADC.

Un shunt del 1% comienza contigo con un error de ganancia de aproximadamente el 1% antes de que:

• desplazamiento del amplificador

• error de ganancia del ADC

• deriva de referencia

entren en juego. Si la precisión más ajustada es el objetivo, los caminos típicos incluyen:

• utilizar un shunt de tolerancia más ajustada

• calibrar en producción

• combinar ambos.

La autocalentamiento eleva el shunt por encima del ambiente, y la resistencia se desplaza con ese aumento de temperatura. En operación continua de alta corriente, esa deriva puede dominar lo que ves en el campo. Cuando el aumento de temperatura es incierto, a menudo es menos estresante asumir un aumento mayor del que predice el modelo ideal y luego verificar con las primeras mediciones de hardware (incluyendo la inmersión en estado estable).

Aumentar V_SHUNT generalmente mejora el margen de medición en:

• aflojando la presión de desplazamiento/ruido en la parte frontal

• aumentando la relación señal/ruido

mientras:

• reduciendo la eficiencia

• robando voltaje de carga.

Reducir V_SHUNT hace lo contrario y tiende a poner más carga sobre:

• la parte frontal analógica

• la disciplina de diseño

• filtrado digital.

Factor	VSHUNT más alto	VSHUNT más bajo
Margen de señal	Mejor	Menor
Eficiencia	Menor	Mayor
Caída de voltaje	Mayor	Menor
Requisitos de ADC	Menos exigentes	Más exigentes
Sensibilidad al ruido	Menor	Mayor
Disipación de potencia	Mayor	Menor

Un patrón que aparece en los diseños que se sienten tranquilos para depurar es evitar el V_SHUNT mínimo absoluto a menos que la eficiencia domine los objetivos del sistema. Gastar un poco de margen para el margen de medición a menudo recupera beneficios como:

• menos disparos de protección falsos

• comportamiento de control más estable

• menos tiempo preguntándose si una lectura extraña es física o un artefacto de diseño.

A medida que R cae en el rango de miliohmios, la resistencia en serie no intencionada en:

• trazas

• vías

• conectores

• uniones de soldadura

comienza a competir con el shunt mismo. En ese punto, 1–5 mΩ adicionales de enrutamiento e interconexión pueden representar una gran fracción del valor pretendido, y la corriente medida puede variar con:

• variación de ensamblaje

• envejecimiento de conectores

• retrabajos.

Para shunts de bajo valor, conexiones de cuatro terminales con enrutamiento cuidadoso evitan que las caídas de corriente de carga de cobre se lean incorrectamente como tensión de shunt. Sin un sensor Kelvin, el error tiende a depender de la corriente y es frustrantemente inconsistente entre ensamblajes.

Si el objetivo incluye la captura transitoria rápida, un filtrado fuerte puede ocultar los eventos que estás tratando de medir; si el filtrado es demasiado ligero, el ripple de conmutación puede dominar la lectura. La elección de resistencia interactúa con el filtrado porque establece la amplitud de la señal en relación con:

• ripple

• pickup

• ruido del ADC.

Un chequeo de sensibilidad estructurado puede ofrecer mucho de lo que la gente espera que la simulación proporcione, con menos supuestos ocultos y más números accionables.

Para cada R candidata, calcula:

• V_SHUNT en I_MAX

• P_SHUNT en I_MAX

• aumento de temperatura estimado (paquete + área de cobre + supuestos de flujo de aire)

• términos de error esperados (offset, deriva, cuantización del ADC y ruido).

Un enfoque pragmático es seleccionar la resistencia más pequeña que aún produzca una lectura estable a través de condiciones de temperatura y ruido operativo, incluyendo el comportamiento de carga ligera. Esto tiende a llevarte a un lugar que equilibra la eficiencia con la confianza en la medición, y reduce las probabilidades de una sorpresa tardía donde la precisión parece bien en frío en el banco, pero se degrada después del calentamiento o una vez que la unidad está sellada en su carcasa.

Pérdida de potencia y diseño térmico

Estimar pérdidas eléctricas en escenarios operativos reales

Un resistor de derivación termina convirtiendo energía eléctrica en calor de una manera muy predecible, y esa predictibilidad es reconfortante, justo hasta que los modos operativos reales comienzan a apilarse unos sobre otros. Comienza con la relación base: P = I²R.

Ejemplo base: 5 A a través de 0.01 Ω → P = 25 × 0.01 = 0.25 W.

Esos 0.25 W son un punto de referencia inicial para la discusión, no un punto de parada, porque el aumento de temperatura y el movimiento de resistencia a largo plazo son generalmente lo que desencadena las sorpresas inquietantes más adelante en la validación.

Usa la corriente continua más alta que el producto pueda sostener realísticamente, luego amplíala para las realidades diarias que los ingenieros a veces desearían que fueran más pequeñas: tolerancia, offsets de calibración, error de loop de control y variación de suministro.

También evalúa modos de operación de alta corriente de mayor duración, porque las cargas de corriente repetidas que duran varios segundos pueden contribuir al calentamiento de una manera que se asemeja a una operación continua más que a un breve evento transitorio.

En muchas construcciones, la combinación dura no es un solo elemento de línea de hoja de datos; es alta carga más aire de envoltura cálido más flujo de aire reducido más fuentes de calor vecinas.

Para corrientes pulsadas, cortadas, bidireccionales o regenerativas, calcula el calentamiento a partir de la corriente RMS: P = I_RMS²R.

La corriente de pico puede parecer muy alta en los gráficos de medición, pero el calentamiento a largo plazo está principalmente determinado por la corriente RMS (I_RMS) a lo largo del tiempo.

Un patrón de fallo repetible aparece cuando la validación se centra en límites de pico mientras un ciclo de trabajo alto produce silenciosamente un calentamiento casi continuo.

Usa el valor de resistencia en el peor de los casos al estimar el límite superior de potencia. Comienza con la tolerancia, luego incluye el desplazamiento de resistencia impulsado por el TCR del shunt a medida que su temperatura corporal aumenta.

Incluso cuando la potencia está por debajo de la clasificación de la placa de identificación, el auto-calentamiento aún puede distorsionar la medición a través de: (a) deriva de resistencia, y (b) gradientes térmicos que se filtran en el enrutamiento de la señal y terminaciones.

Una suposición conservadora que a menudo ahorra tiempo es que el cuerpo del shunt funciona más caliente de lo que reporta un sensor de placa cercano, especialmente cuando el shunt está cerca de otros componentes cálidos.

Traducir vatios en aumento de temperatura y estrés del material

Un número de potencia por sí solo es solo una parte de la historia; la misma disipación puede ser aburrida en un gran vertido de cobre y problemática en un diseño denso dentro de una caja sellada.

La pregunta práctica se convierte en: ¿qué temperatura alcanzan el elemento de shunt y las terminaciones a alta ambientación, flujo de aire débil y fuentes de calor cercanas, y cuán repetible es ese resultado entre unidades?

Las hojas de datos comúnmente indican una potencia nominal a una ambientación de referencia (a menudo 70°C) y luego reducen la potencia permitida por encima de ese punto.

Comprueba dónde se sitúa la "ambientación" real de la carcasa durante la operación, porque el aire de la carcasa rutinariamente sube muy por encima de la temperatura ambiente y puede variar dramáticamente con la ubicación.

Los contribuyentes de calor cercanos a tener en cuenta incluyen: baterías; inductores; MOSFET de potencia; rectificadores; reguladores calientes.

Para shunts de montaje en superficie, el cobre de la PCB a menudo transporta la mayor parte del calor. El aumento de temperatura puede variar sustancialmente con el área de cobre, grosor de cobre, acoplamiento de plano y densidad de vías térmicas.

Los cambios tardíos en el enrutamiento que recortan cobre por conveniencia tienen la costumbre de producir puntos calientes y deriva en los que nadie esperaba gastar tiempo.

Un flujo de trabajo que tiende a sentirse más tranquilo durante la configuración es reservar cobre generoso desde el principio y relajarlo solo después de que las mediciones muestren que el comportamiento térmico se mantiene bien comportado.

Operar por debajo de un nivel de potencia nominal evita daños inmediatos, pero no garantiza una detección estable. Muchos productos se degradan suavemente primero: la resistencia aumenta gradualmente, la calibración se desplaza y los umbrales de protección fluctúan.

Desde una mentalidad de fiabilidad, la selección del shunt suele ir más suavemente cuando se enmarca en torno a la retención de precisión y el comportamiento de deriva, tratando la potencia como una entrada más que como toda la decisión. Ese enfoque reduce la frustración de un diseño que aprueba una prueba funcional rápida pero que luego tiene dificultades en pruebas de inmersión, chequeos de repetibilidad o envejecimiento en campo.

Defina el Margen con un Objetivo Claro de Temperatura y Deriva

Una regla general común es un margen de potencia continua de 2×, pero un enfoque más defendible vincula el margen a la subida de temperatura permitida y a la deriva permitida.

Si la precisión de medición a lo largo de la vida es un objetivo de diseño, elija el shunt para que la subida de temperatura en estado estacionario se mantenga moderada a la carga sostenida máxima, en lugar de estar cerca de la parte pronunciada de la curva de desclasificación.

Esta elección también reduce la tensión en las uniones de soldadura debido al calentamiento cíclico, que es uno de esos problemas que pueden parecer bien hasta que de repente se convierte en un agujero negro de depuración en una etapa tardía.

Para Sobrecargas y Eventos Cortos, Utilice el Pensamiento Energético y de Ciclos Térmicos

Pulsos cortos pueden exceder una clasificación continua sin fallos inmediatos, pero aún así dejan un cambio permanente en la resistencia.

Para el arranque de motores, corrientes de inrush o fallos en batería, evalúe el estrés de pulso utilizando energía: E = ∫ I²R dt.

Cuando las hojas de datos proporcionan gráficos de sobrecarga/pulsos, úselos con el ancho de pulso y ciclo de trabajo reales. Cuando faltan o son vagos los gráficos, trate los pulsos repetidos como un escenario de ciclado térmico en lugar de un truco de evento único.

Un shunt puede tolerar un único pulso de fallo y aún así envejecer bajo estrés repetido. La repetición tiende a manifestarse como deriva lenta de offset, lecturas intermitentes debido a fatiga de soldadura, o sutil decoloración de las almohadillas.

Pruebas de ciclado acelerado realizadas temprano pueden eliminar mucha incertidumbre más adelante, y a menudo también compensan emocionalmente, con menos misterios de "solo falla a veces" durante la validación del sistema.

Valide con Pruebas Térmicas de Alto Estrés y Chequeos de Salud Sencillos

Los cálculos reducen los candidatos, luego la validación en banco expone lo que realmente hacen el recinto, el flujo de aire y el diseño. Ejecute a carga máxima realista hasta que las temperaturas se estabilicen, repita a través de extremos de temperatura, luego compare la resistencia y la estabilidad de medición antes y después de la prueba tras el enfriamiento.

Haga un seguimiento de estos indicadores de salud durante y después de las pruebas:

• Deriva de offset que tiende a aumentar a corriente fija con el tiempo.

• Uniones de soldadura que funcionan notablemente más calientes que el cuerpo o las terminaciones del resistor.

• Ennegrecimiento de la placa o residuos de flux oscureciéndose cerca de las almohadillas.

• Lecturas intermitentes durante golpes, vibraciones o ciclado térmico.

Comportamientos de Fallo que Este Flujo de Trabajo Busca Evitar

El riesgo se acelera a medida que el shunt se acerca a su límite térmico, y la firma de fallo generalmente cae en unos pocos grupos reconocibles:

• Deriva de resistencia que se convierte directamente en error de medición.

• Fatiga de soldadura y daño en las almohadillas por ciclado térmico que produce lecturas intermitentes o ruidosas.

• Sobrecalentamiento que conduce a eventos de apertura/corto, desactivando funciones de protección o provocando daños secundarios en otros lugares.

Una revisión sólida de la disipación termina con un margen demostrado en la subida de temperatura y el comportamiento de deriva, en lugar de detenerse en un cálculo de potencia.

Selección de Material y Estrategia de Construcción del Shunt

La precisión del shunt generalmente se remonta a dos temas amplios: cómo se comporta la resistencia a medida que la parte se calienta, y qué tan bien el arreglo de medición evita que los parasitarios se cuelen en la lectura. En la práctica, ayuda tratar al shunt como más que un símbolo de resistor en un esquema; se comporta como una pequeña estructura térmica con interfaces mecánicas y geometría de cobre que puede dirigir silenciosamente los números.

Fuentes de error dominantes: subida de temperatura; resistencia de conexión/contacto; inductancia impulsada por el diseño.

Cuando un equipo de diseño se siente sorprendido por una lectura de corriente en deriva, rara vez es porque la ley de Ohm dejó de funcionar. A menudo es porque la implementación térmica y física añadió comportamientos que fueron fáciles de desestimar durante la revisión del esquema, y luego difíciles de ignorar en el banco.

Elección de Material

Un objetivo de selección práctico es un coeficiente de temperatura de resistencia (TCR) bajo. Aleaciones como manganina y constantán se utilizan comúnmente porque sus resistencias varían solo ligeramente a medida que aumenta la temperatura. Ese comportamiento se ajusta a la realidad de que un shunt está destinado a disipar potencia, a veces de manera continua, y incluso unos pocos vatios modestos pueden elevar la temperatura lo suficiente como para mover la lectura.

También ayuda planificar el "autocalentamiento" como un modo de operación normal en lugar de una excepción. Si el TCR de la aleación es mayor, los cambios de resistencia durante una carga constante pueden hacer que la corriente medida parezca fluctuar incluso mientras la corriente real se mantiene constante. Ese tipo de deriva lenta puede ser especialmente irritante durante la validación porque parece un problema de instrumentación hasta que la historia térmica se vuelve obvia.

Diagnósticos erróneos comunes para la deriva lenta de corriente después de un cambio de carga: ruido del ADC; desviación del amplificador; error de calibración.

En un montaje de banco típico, es habitual observar cómo la corriente mostrada se incrementa durante decenas de segundos después de un cambio brusco, y luego se estabiliza una vez que el shunt y su cobre finalmente alcanzan el equilibrio térmico. Ver ese comportamiento por primera vez puede parecer un problema fantasma, pero a menudo desaparece una vez que el aumento de temperatura y el flujo de calor se tratan como restricciones de diseño de primera clase.

Calentar no se trata solo del aumento de temperatura promedio; los gradientes a través del cuerpo del shunt y sus terminaciones pueden distorsionar la repetibilidad. En placas compactas, un extremo del shunt puede disipar calor en un gran volumen de cobre o captar flujo de aire, mientras que el otro extremo se mantiene relativamente caliente. Esa distribución de temperatura desigual puede traducirse en cambios sutiles en la resistencia y en los EMFs locales y comportamientos de contacto que el cableado de sentido está tratando de ignorar.

Para que los resultados se sientan menos delicados entre construcciones, generalmente es beneficioso dispersar el calor de una manera predecible:

• Proporcionar suficiente sección transversal de cobre para el transporte de corriente y para la dispersión de calor.

• Evitar detalles de montaje (espaciadores, abrazaderas, costillas de la carcasa) que enfríen un lado más que el otro.

• Mantener el entorno térmico alrededor de ambos extremos del shunt lo más simétrico posible dentro de lo que permite el diseño mecánico.

Incluso una aleación de TCR muy bajo tiene límites. Si el punto de funcionamiento provoca grandes excursiones de temperatura, ya sea porque el shunt está subdimensionado, el flujo de aire es inconsistente o la disipación de calor es débil, algo de deriva y un largo asentamiento después de los cambios de carga son simplemente lo que produce la física. Diseñar de manera que el shunt opere "menos caliente de lo que podría" a menudo resulta en números más tranquilos y menos sesiones de depuración desconcertantes.

Construcción

Elegir una buena aleación rara vez termina el trabajo. Los detalles de construcción e interconexión a menudo dominan porque la señal del shunt está comúnmente en el rango de milivoltios, donde los diminutos parasitarios comienzan a competir con la cantidad que se está midiendo.

En ese régimen de milivoltios, no se necesita mucho para que la resistencia en serie adicional importe: los cordones de soldadura, vías, contactos de conectores y reducciones de cobre pueden añadir caídas que parecen un verdadero voltaje de shunt a menos que el sentido se disponga cuidadosamente. Esta es una de esas áreas donde los ingenieros pueden sentirse seguros al mirar un diagrama esquemático y luego sentirse menos satisfechos después del ensamblaje, porque el esquema omite el camino físico de la corriente que crea la PCB y los conectores.

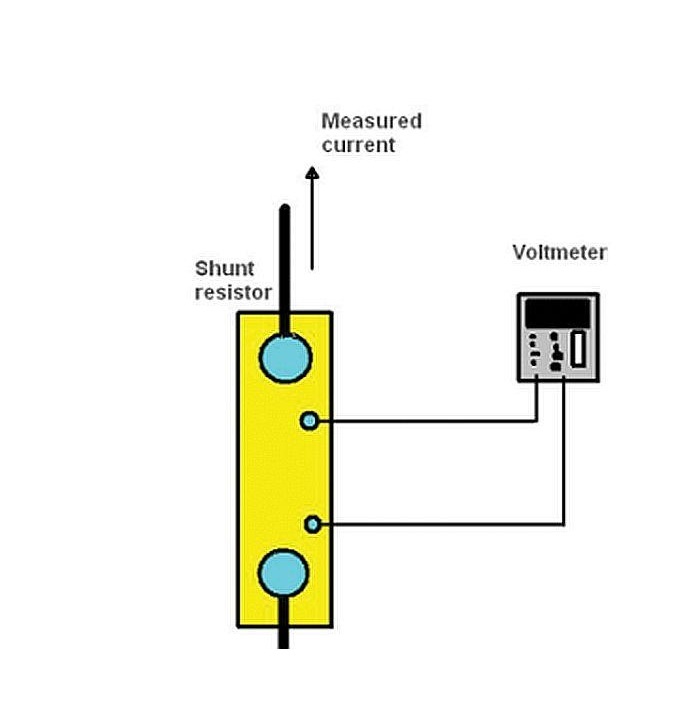

Un shunt de cuatro terminales (Kelvin), o al menos una huella que separa las conexiones de corriente y sentido, generalmente produce resultados más confiables que un empalme de dos terminales. La intención es simple: medir el voltaje a través del elemento resistivo mismo, no a través de las juntas y el cobre utilizado para transportar la corriente de carga.

A alta corriente, incluso fracciones de un miliohmio en resistencia en serie pueden crear milivoltios de caída adicional. Cuando esa caída adicional se encuentra en el camino de sentido, puede quedar en el mismo rango que la señal de shunt prevista y distorsionar la corriente inferida. Muchos diseños que parecen correctos en papel terminan mostrando lecturas altas o deslizándose porque la implementación física incluyó accidentalmente resistencia oculta dentro de la región medida.

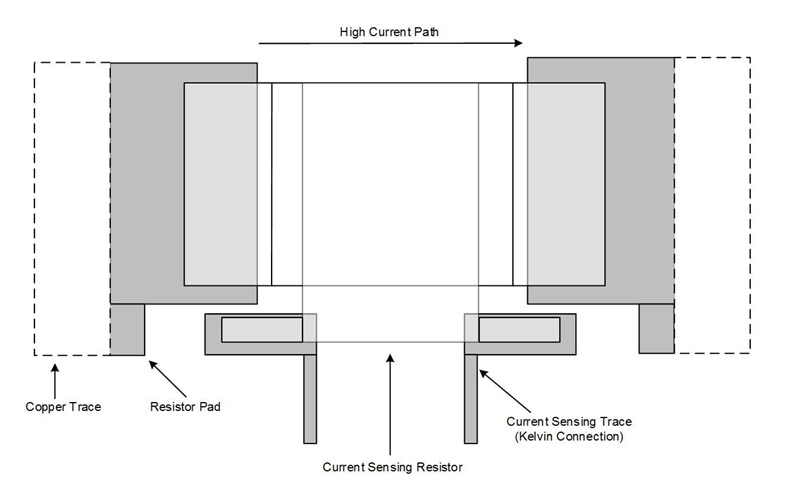

La medición Kelvin ofrece lo que promete solo cuando las trazas de sentido se conectan a los límites eléctricos previstos. Las almohadillas de sentido funcionan mejor cuando recogen el voltaje directamente en los bordes del elemento resistivo, no en algún lugar a lo largo del cobre de alta corriente que también transporta la corriente de carga y su caída de IR asociada.

Hábitos de diseño que tienden a reducir sorpresas desagradables:

• Colocar las tomas de sentido Kelvin ajustadas a los límites del elemento resistivo.

• Enrutar las trazas de sentido como un par diferencial ajustado.

• Mantener el par de sentido alejado de nodos de conmutación y bucles de alimentación ruidosos.

• Devolver el par de sentido directamente a las entradas del amplificador sin compartir segmentos de alta corriente.

Tratar el par de sentido como una señal de instrumentación, en lugar de solo otra red, a menudo conduce a lecturas más estables a través de variaciones de fabricación, retrabajo y envejecimiento de conectores. Esa estabilidad es difícil de sobrevalorar durante la depuración en etapas finales, cuando la presión del tiempo hace que cada milivoltio ambiguo se sienta personal.

Cargas dinámicas: Inductancia como el término de voltaje extra silencioso

Con corriente dinámica, la inductancia se convierte frecuentemente en la fuente dominante de error de medición. El voltaje de shunt medido no es puramente I × R_shunt. Cuando la corriente cambia rápidamente, un término inductivo, V_inductive = L(di/dt), se suma o se resta a la caída resistiva. En electrónica de potencia de conmutación rápida, la contribución inductiva puede superar la contribución resistiva durante los bordes de conmutación, lo que puede hacer que las lecturas instantáneas se vean incorrectas incluso cuando el circuito de medición está funcionando exactamente como se construyó.

Una implicación que sorprende a los equipos: un arreglo de shunt puede parecer exacto en DC y luego verse inexacto en un entorno PWM. En muchos casos, el circuito simplemente está informando sobre la física del camino de la corriente, incluida su inductancia parasitaria, en lugar de cometer un error de cálculo.

Los shunts de baja inductancia reducen el área de lazo a través de caminos de corriente anchos y planos y geometría simétrica. Esa construcción reduce la inductancia parasitaria y disminuye la magnitud de los artefactos de di/dt. En construcciones prácticas, algunas elecciones geométricas mueven consistentemente la aguja hacia la repetibilidad:

• Entrada y salida de corriente simétricas alrededor del elemento resistivo.

• Caminos de corriente cortos y directos con área de lazo mínima.

• Secciones de conductor amplias que eviten estrechamientos cerca del shunt.

Cuando los bordes PWM son rápidos, estas elecciones físicas a menudo hacen más por la estabilidad de la medición que pequeños ajustes en el valor de resistencia nominal, y eso puede parecer contradictorio hasta que la primera vez que un cambio en el diseño arregla lo que parecía un problema del front-end analógico.

Cuando (di/dt) es alto, colocar el amplificador de sentido cerca de los puntos Kelvin reduce la captación y evita el aumento del área del lazo de sentido. El enrutamiento diferencial apretado ayuda por la misma razón. El filtrado se convierte entonces en una elección deliberada en lugar de un pensamiento posterior, porque los bordes de conmutación pueden aliasar en el ancho de banda de medición y crear lecturas que parecen ruidosas, saltarinas o engañosas.

Opciones de objetivos de medición (elija temprano, porque empuja decisiones de diseño y analógicas en diferentes direcciones): corriente promedio para monitoreo de potencia, limitar ancho de banda para que los bordes se atenuen y la visualización se estabilice; corriente de pico/transitoria para protección, mantener el ancho de banda más alto mientras se enfatiza la baja inductancia y un diseño cuidadoso para reducir disparos falsos.

En términos de ingeniería del día a día, el diseño se siente más fluido cuando el equipo acuerda a temprana edad si quiere información de corriente eléctricamente rápida o información de corriente energéticamente precisa. Estos dos objetivos pueden ser válidos, pero rara vez prosperan bajo la misma geometría de shunt, ancho de banda del amplificador y estrategia de filtrado.

Factores Mecánicos y de Seguridad

La ejecución mecánica determina si el rendimiento teórico se sostiene una vez que el producto enfrenta calor, vibración, manipulación y tiempo. La precisión eléctrica puede optimizarse en esquemas y hojas de cálculo, sin embargo, la estabilidad y el comportamiento seguros en el mundo real tienden a ser decididos por realidades mecánicas y térmicas que a veces son fáciles de subestimar hasta que un prototipo comienza a “actuar diferente” en el banco de pruebas.

Manejo Térmico y Error de Medición Impulsado por Calor

Los shunts de alta corriente convierten pequeñas caídas de voltaje en calor, y ese calor necesita un camino repetible para difundirse y salir del sistema. Un camino térmico inconsistente puede causar variación y deriva en la medición. Estos efectos a menudo se hacen más notables durante los cambios de carga, cambios de temperatura del recinto y períodos de calentamiento del sistema.

Un shunt puede parecer eléctricamente sólido en aislamiento y aún así derivar una vez que está incrustado en una estructura de cobre subdimensionada o incómoda. En la práctica, el cobre circundante se convierte en parte del entorno térmico del shunt y parte de la red de distribución de corriente.

Los contribuyentes comunes al calentamiento inesperado suelen ser mundanos, razón por la cual se les escapa en las revisiones: una única sección estrecha, un cuello de botella en un vía, o una transición de capa que concentra la densidad de corriente.

Tácticas de diseño recomendadas:

• Vertidos de cobre amplios y gruesos en segmentos de alta corriente

• Caminos de corriente cortos y directos con mínimos estrechamientos

• Múltiples vías para transiciones de capa para distribuir tanto corriente como calor

• Puntos de captación de sentido colocados para evitar resistencia parasitaria en cobre de alta corriente

Cuando las placas regresan del laboratorio con deriva misteriosa, a menudo se rastrea a una constricción pasada por alto que se convierte en el verdadero calefactor, empujando la temperatura del shunt lo suficiente como para sesgar las lecturas durante una carga real.

Si el flujo de aire es incidental en lugar de definido, la temperatura del shunt puede cambiar con la orientación del recinto, la variación del ventilador, o cuán apretadamente se enrutan los cables cerca de la placa. Ese tipo de variabilidad puede ser frustrante porque crea un comportamiento de calibración que se siente cambiante de un conjunto a otro, incluso cuando nada obvio cambió eléctricamente.

Un pequeño disipador de calor, un canal de flujo de aire controlado, o una estrategia deliberada de contacto térmico pueden hacer que el perfil de temperatura sea repetible. La repetibilidad tiende a ser más valiosa que perseguir la temperatura más baja posible porque la calibración y el comportamiento de control se benefician de la consistencia.

Situaciones donde la temperatura máxima importa más que la media:

• Accionamientos de motor con dinámicas de carga PWM

• Pulso de solenoides o actuadores

• Eventos de corriente de entrada y transitorios rápidos de corriente

• Cargas industriales con ciclo de trabajo

Diseñar únicamente en torno a números térmicos en estado estable puede producir deriva intermitente durante las transiciones del ciclo de trabajo, que es a menudo cuando los bucles de control son más sensibles y cuando la detección "casi correcta" se vuelve operativamente incómoda.

Los gradientes de temperatura entre metales disimilares pueden crear offsets a nivel de microvoltios, y esos offsets dejan de ser académicos cuando la señal de interés es solo de decenas de milivoltios. La simetría del diseño no es estética aquí; es un método de medición que reduce el desequilibrio de EMF térmico.

Hábitos de simetría prácticos:

• Rutee las trazas de sensado como un par emparejado con longitud y geometría similares

• Mantenga la masa de cobre y la exposición térmica similares en ambos caminos de sensado

• Evite colocar un conductor de sentido cerca de fuentes de calor locales mientras que el otro permanece en una región más fresca

Fuentes de calor que comúnmente sesgan un lado de un par de sensado:

• MOSFETs

• Inductores

• Rectificadores y diodos

• Reguladores de alta disipación

Un patrón que aparece repetidamente durante la depuración es que el offset que nadie puede explicar a menudo se correlaciona con las rampas de temperatura de la placa y desaparece una vez que el enrutamiento del sentido y la exposición térmica se equilibran más.

Tolerancia, Estabilidad y Estrés de Voltaje

La tolerancia inicial influye en el punto de partida, pero la precisión a largo plazo se moldea con mayor frecuencia por cómo la resistencia varía con la temperatura, la densidad de potencia y las restricciones mecánicas que cambian sutilmente el perfil térmico a lo largo de meses o años. El shunt rara vez deriva solo; la estructura circundante y los detalles del proceso a menudo dirigen el resultado.

Un shunt con tolerancia ajustada puede reducir la dispersión ganancia inicial, pero la ganancia del sistema aún refleja toda la cadena de señal. Es común ver que la variación en producción está impulsada menos por el valor nominal del shunt y más por diferencias de ensamblaje consistentes y pequeñas que se acumulan.

Contribuyentes a nivel de sistema al error de ganancia:

• Offset de entrada del amplificador y corrientes de polarización

• Deriva de referencia del ADC y comportamiento con la temperatura

• Resistencia añadida por el enrutamiento del camino de sentido y conexiones

• Resistencia de contacto en conectores o interfaces de bus

• Variación en el grosor de cobre y diferencias de galvanizado

• Volumen de soldadura y geometría de filetado alrededor de las terminaciones

El diseño de huella y la ubicación de la toma de sensado pueden ajustarse para reducir la sensibilidad a los filetes de soldadura y la geometría de contacto. Este enfoque a menudo produce un comportamiento más predecible de lote a lote que simplemente especificar una tolerancia nominal más ajustada del shunt y esperar que el resto de la pila se comporte de manera ideal.

Un TCR bajo limita el movimiento de resistencia con la temperatura, y un coeficiente de potencia bajo reduce el movimiento de resistencia con la densidad de potencia aplicada. La parte incómoda es que el auto-calentamiento está moldeado por la carga, no es constante, por lo que la deriva puede volverse dependiente de la carga, efectivamente una no linealidad silenciosa que los algoritmos de control pueden no anticipar.

Condiciones que frecuentemente revelan deriva dependiente de la carga:

• Operación de amplio rango dinámico

• Cargas pulsadas repetitivas

• Control en lazo cerrado que asume retroalimentación de corriente lineal

Una estrategia duradera es tratar el shunt como térmicamente activo y reducir el aumento de temperatura por amperio utilizando dispersión de cobre, flujo de aire predecible y colocación disciplinada de componentes, en lugar de depender únicamente de una mejora en la hoja de datos que puede no traducirse una vez que el contexto térmico a nivel de placa domine.

Incluso si la caída del shunt es pequeña, el elemento y sus terminales pueden estar a un alto potencial de modo común. Eso significa que los límites de voltaje de trabajo, el comportamiento del sistema de aislamiento y el deslizamiento/espaciado a nivel de placa deben evaluarse a nivel de sistema, no inferirse de la medición en milivoltios.

Verificaciones de diseño a realizar explícitamente:

• Máximo voltaje de trabajo a través del elemento y el sistema de aislamiento del paquete

• Deslizamiento y separación según la norma aplicable y el grado de contaminación

• Limpieza de la placa y residuos que pueden reducir el deslizamiento efectivo

• Colocación física en relación con fuentes de contaminación y caminos de escombros conductores

Factores de contaminación que tienden a sorprender a los equipos más adelante:

• Acumulación de polvo en caminos de flujo de aire

• Condensación durante almacenamiento o transporte

• Residuos de flux y cobertura de limpieza desigual

Cuando las fallas de fuga aparecen aleatorias en el campo, la causa raíz suele ser una combinación predecible de colocación, residuo y ambiente que solo se hace obvia después de correlacionar los retornos con los detalles del proceso de fabricación.

Durabilidad bajo estrés mecánico real

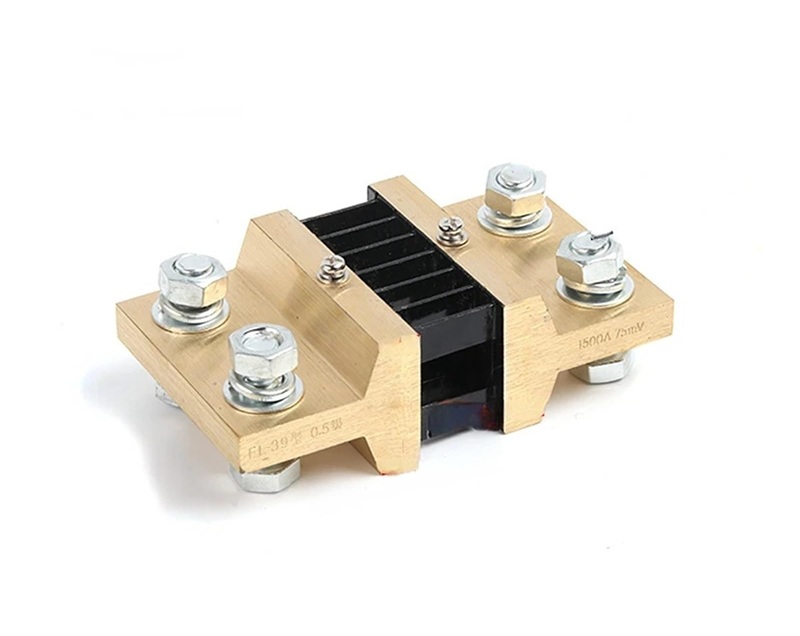

Los derivadores (shunts) se utilizan frecuentemente donde coexisten calor, vibración y ciclos de potencia repetidos. Es prudente asumir que el ensamblaje verá flexión, choque y desajuste de expansión térmica, incluso si el producto se comercializa como estacionario, porque el envío, la instalación y el servicio aún imponen eventos mecánicos.

El acabado de la terminación y los recubrimientos protectores deben coincidir con la atmósfera esperada. La corrosión no siempre falla de manera dramática; puede introducir silenciosamente cambios a nivel de miliohmios que empujan la calibración con el tiempo, lo cual puede ser profundamente molesto porque el filtrado de firmware puede hacer que la deriva sea menos obvia sin eliminar realmente el error.

Ambientes que aceleran los mecanismos de corrosión:

• Humos industriales y exposición química

• Sal de carretera y aire salino costero

• Alta humedad y ciclos frecuentes de condensación

Los grandes derivadores pueden comportarse como anclajes rígidos. Durante el ciclo térmico, esa rigidez puede cargar las uniones de soldadura, especialmente cerca de los bordes de la placa, puntos de tornillo o áreas que flexionan durante el ensamblaje. Las fallas a menudo aparecen donde la masa y la vibración se encuentran, no necesariamente donde la densidad de corriente es mayor.

Medidas de fiabilidad mecánica:

• Agregar soporte mecánico donde se ajuste al concepto de ensamblaje

• Seguir el patrón de tierras recomendado para controlar el área de humectación y la forma del cordón

• Evitar atravesar regiones de la PCB que se doblan durante la instalación o el apriete

• Mantener partes de alta masa alejadas de puntos de flexión conocidos cuando exista libertad de diseño

Los retornos de campo refuerzan frecuentemente una simple realidad: las grietas tienden a formarse donde se concentra el estrés, y el estrés se concentra donde la rigidez cambia abruptamente.

Para entornos hostiles, la selección de componentes se beneficia de datos de rendimiento de ciclos y vibraciones que reflejan métodos reales de calificación. Mitigaciones como el enmarcado (staking) o el relleno inferior (underfill) pueden ayudar en algunas construcciones, pero también pueden crear nuevos problemas térmicos o de estrés si se aplican sin confirmar los efectos secundarios.

Enfoques que a menudo se evalúan juntos:

• Componentes con datos de ciclos térmicos y vibraciones validados

• Relleno inferior o enmarcado después de confirmar que el calor no está atrapado

• Restricciones mecánicas que evitan crear nuevos puntos de estrés

Detalles de planificación de pruebas que reducen la falsa confianza:

• Ciclos de temperatura con carga alimentada, no solo ciclos sin alimentación

• Medición de la deriva durante las transiciones del ciclo de trabajo

• Inspección de la fluencia de soldadura y micro-grietas después de los ciclos

Las pruebas térmicas sin alimentación pueden parecer limpias mientras se pierden efectos mecánicos relacionados con el coeficiente de potencia y la carga conformada que solo aparecen cuando la corriente está realmente fluyendo.

Seguridad, cumplimiento y comportamiento de falla segura

La seguridad se determina por lo que hace el sistema cuando algo sale mal, no solo por la clasificación impresa del componente. Una cadena de detección de corriente que se comporta de manera predecible en condiciones de falla tiende a producir resultados más tranquilos en el campo y diagnósticos más claros durante el servicio.

Las piezas con certificaciones de seguridad reconocidas pueden reducir la incertidumbre de cumplimiento y generalmente mejorar la trazabilidad. Sin embargo, la certificación no es un atajo para la verificación del sistema porque la distancia de escurrimiento, el espaciado y las condiciones térmicas son propiedades del producto ensamblado y de sus elecciones de diseño.

Elementos de cumplimiento y verificación que siguen siendo propiedad del sistema:

• Escurrimiento y distancia a nivel de placa

• Aumento térmico en el recinto real y condiciones de flujo de aire

• Espaciado alrededor de contaminantes y residuos

• Controles de fabricación que preservan la limpieza y el espaciado asumidos

Suponga que el derivador puede fallar abierto, derivar hacia arriba o desarrollar conexiones intermitentes. En un lazo de control, un derivador abierto puede ser malinterpretado como sin corriente, lo que puede llevar al sistema a demandar más potencia y crear un comportamiento incontrolable.

Comportamientos de falla que vale la pena planificar:

• Derivador de circuito abierto o terminación levantada

• Deriva de resistencia gradual que sesga las lecturas de corriente

• Contacto intermitente bajo vibración o expansión térmica

• Daño en el cable de sentido o anomalías en la entrada ADC

Patrones de detección y mitigación comúnmente utilizados:

• Comprobaciones de plausibilidad comparando respuesta comandada vs. medida

• Monitoreo de saturación ADC y comprobaciones de cordura de rango

• Retención de falla basada en tiempos de espera para lecturas inestables

• Comportamiento de desactivación definido cuando la detección se vuelve poco confiable

Los sistemas que transicionan a un estado desenergizado predecible bajo fallas de detección son generalmente más fáciles de validar y de confiar que los sistemas que intentan seguir operando con retroalimentación ambigua.

Proporcionar puntos de prueba o diagnósticos integrados para que las fallas se puedan aislar sin sondear de manera arriesgada cerca de nodos de alta corriente o alto voltaje. Los equipos de servicio tienden a moverse más rápido cuando el diseño ofrece un método claro para confirmar si la cadena de sensores está intacta, y esa velocidad a menudo reduce daños secundarios por múltiples intentos y errores en la reconfiguración.

Provisiones de diseño amigables para el servicio:

• Puntos de prueba accesibles para verificar voltaje de sentido y referencias

• Ganchos de auto-prueba integrados o retornos de calibración cuando sea factible

• Pasos de aislamiento claros que separan fallas del sensor de fallas de carga

• Documentación que vincula nodos medidos con valores esperados en condiciones seguras

Los factores mecánicos y de seguridad son el camino práctico por el cual la precisión, la estabilidad y el comportamiento seguro persisten con el tiempo. Los diseños de sentido de corriente más confiables tratan al shunt como un elemento termo-mecánico primero y un resistor ideal segundo, luego alinean la simetría del diseño, la disciplina de aislamiento, el control de contaminación y la lógica de seguridad en torno a ese contexto operativo real.

Ejemplos de Cálculo

La detección de corriente basada en shunt se ve limpia sobre el papel, y las ecuaciones rara vez causan problemas por sí solas. Lo que tiende a sorprender a las personas más tarde es cuán rápidamente un valor eléctrico correcto puede verse diferente una vez que la subida de temperatura, el estrés de montaje, la resistencia del cobre y el comportamiento del conector entran en juego. En el trabajo de diseño diario, la elección de shunt más satisfactoria suele ser la que se mantiene predecible a través del calor, la variación de ensamblaje y los parásitos de cableado mientras aún produce una señal que el frente analógico puede leer sin drama.

Suponga una corriente de escala completa de 100 mA y un voltaje objetivo de sentido de 50 mV. Ese nivel de voltaje típicamente se siente cómodo porque está por encima de los niveles comunes de desplazamiento y ruido, por lo que el sistema no se ve obligado a buscar resolución.

Configuración eléctrica y cálculo:

• Resistencia: R = 0.05 / 0.1 = 0.5 Ω

• Disipación de shunt a escala completa: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW parece casi demasiado pequeño para preocuparnos, sin embargo, es difícil ignorar cuán a menudo el hardware real termina más caliente de lo que la hoja de cálculo inicial asumió. Elegir una calificación de potencia mayor (por ejemplo, 0.25 W) a menudo se siente conservador de manera positiva: reduce el aumento de temperatura, disminuye la deriva de resistencia y proporciona espacio para respirar cuando el sistema no se comporta idealmente.

Escenarios que a menudo estiran la suposición de potencia benigna: recintos calientes, fuentes de calor cercanas, convección reducida, corriente de falla prolongada debido a firmware o problemas de carga.

A este nivel de corriente, la auto-calentamiento generalmente no es el término de error dominante, y esa realidad puede ser extrañamente tranquilizadora: el shunt puede estar bien mientras el frente establece silenciosamente el límite de precisión.

Una señal de 50 mV a escala completa es generalmente fácil de amplificar, pero la confianza en el diseño mejora cuando el desplazamiento de entrada y la deriva del amplificador se mantienen muy por debajo del rango de milivoltios a través de la temperatura. También ayuda cuando el ruido referido a la salida después de la ganancia no difumina los pasos más pequeños que le importan. Una frustración común en las sesiones de revisión es ver un shunt cuidadosamente seleccionado emparejado con un amplificador cuyo desplazamiento y deriva sobre temperatura termina siendo el mayor contribuyente en el presupuesto de errores.

Incluso a baja corriente, los errores de conexión a tierra pueden crear errores que son vergonzosamente mayores que la caída de tensión del shunt que pretendía medir. Un enrutamiento ajustado y emparejado para las líneas de sentido y una estrategia de referencia limpia ayudan a evitar desplazamientos que solo aparecen cuando otros subsistemas cambian de estado.

Prácticas de diseño típicas que reducen lecturas misteriosas: enrutamiento de sentido Kelvin al elemento shunt, enrutamiento diferencial ajustado, caminos de retorno controlados, separación de bucles de alta di/dt.

Suponga 50 A a escala completa y un voltaje objetivo de sentido de 75 mV. La intención aquí es familiar: mantener la pérdida de potencia razonable mientras se entrega una señal de sentido que se mantenga en un entorno ruidoso.

Configuración eléctrica y cálculo:

• Resistencia: R = 0.075 / 50 = 0.0015 Ω

• Disipación de shunt a escala completa: P = 50² × 0.0015 = 3.75 W

Una parte calificada para 5 W puede ser un filtro inicial razonable, pero la etiqueta rara vez cuenta toda la historia. En construcciones reales, el aumento de temperatura depende en gran medida de cómo se monta y se enfría el shunt, y esos detalles pueden dominar el resultado incluso cuando las matemáticas eléctricas son impecables.

Influencias prácticas que a menudo superan el número del catálogo: área y grosor de cobre, flujo de aire, interfaz de montaje, proximidad a componentes calientes, absorción de calor del recinto.

A 50 A, la caída de voltaje de los conectores y el cobre puede estar en el mismo vecindario que 75 mV, que es exactamente donde comienzan los argumentos de medición. Si los cables de detección no se toman directamente del elemento shunt (conexiones Kelvin), la medición incluirá la resistencia del cableado y de contacto que puede variar con el envejecimiento del conector, la oxidación y la temperatura. Esta es una razón frecuente por la que dos unidades que parecían idénticas en la mesa terminan desacordando después de la instalación.

La auto-calefacción desplaza la resistencia según el TCR del shunt, y ese desplazamiento se manifiesta como error de ganancia. El diseño tiende a sentirse más bajo control cuando el comportamiento térmico se considera parte de la función de transferencia de medición, y no como una idea secundaria.

Elementos comúnmente incluidos en una verificación térmica/error realista: corriente continua de peor caso, duración de falla realista, ambiente caliente, aumento de temperatura en la envoltura, resistencia de difusión de cobre en PCB, calentamiento de conectores.

Transitorios de alta corriente pueden exponer inductancia e inestabilidad mecánica de maneras que son difíciles de promediar en el firmware. Estilos de elementos de baja inductancia (a menudo construcciones de elementos metálicos) reducen los artefactos de medición durante pasos de corriente rápida. El estrés mecánico también merece respeto: el par de torsión, la flexión de PCB y los ciclos térmicos pueden desplazar la resistencia por pequeñas cantidades que se vuelven visibles a niveles de miliohmios.

Contribuyentes mecánicos/estructurales que los ingenieros a menudo terminan rastreando: variación de par, acumulación de arandelas, fluencia con el tiempo, desajuste por expansión térmica, vibración.

Suponga un sistema de batería con 10 A en escala completa y un voltaje objetivo de detección de 100 mV. Los cálculos son simples, pero el comportamiento en campo a menudo no lo es, especialmente cuando la carga y la descarga ocurren en compartimentos cálidos.

Configuración eléctrica y cálculo:

• Resistencia: R = 0.1 / 10 = 0.01 Ω

• Disipación de shunt a escala completa: P = 10² × 0.01 = 1 W

Una pieza de 2 W (o más) comúnmente reduce el aumento de temperatura y mejora la estabilidad, que se alinea con lo que muchos equipos aprenden después de la primera ronda de datos de campo: la deriva tiende a aparecer cuando la auto-calefacción y la temperatura del recinto se apilan juntas. Los resultados de la mesa a temperatura ambiente pueden ser genuinamente excelentes y aún así fallar en predecir el comportamiento en condiciones ambientales elevadas.

Condiciones que frecuentemente revelan deriva: carga/descarga sostenida, recintos de calentamiento, flujo de aire limitado, convertidores de potencia adyacentes calentando la placa.

Un mayor voltaje de detección mejora la relación señal/ruido y aligera las demandas del amplificador, pero incrementa la pérdida de potencia y el calentamiento local. Un voltaje de detección más bajo reduce la disipación, pero impone más carga sobre la compensación del amplificador, el ruido y la ejecución del diseño. Muchos diseños robustos terminan favoreciendo un voltaje de detección moderado y luego invirtiendo un esfuerzo real en la gestión térmica, porque el comportamiento a largo plazo es a menudo más predecible que perseguir la pérdida mínima.

Ejes de intercambio generalmente evaluados juntos: margen SNR, margen de compensación/deriva del amplificador, disipación permitida, aumento de temperatura, restricciones de embalaje mecánico.

La selección del shunt tiende a ir sin problemas cuando los objetivos eléctricos y las realidades físicas se tratan como un solo problema acoplado. La siguiente secuencia es lo suficientemente simple como para repetir, pero lo suficientemente detallada como para captar los problemas que comúnmente surgen tarde.

Calcule primero los objetivos eléctricos:

• Calcule la resistencia del shunt a partir del voltaje de detección deseado: R = Vsense / IFS

• Calcule la disipación utilizando la corriente de peor caso: P = IMAX² × R

Al definir IMAX, ayuda incluir transitorios y casos de falla que pueden durar más de lo que la primera intuición sugiere.

Las piezas con bajo TCR, baja inductancia y un comportamiento de deriva bien descrito normalmente conducen a ciclos de depuración más tranquilos. La construcción que soporta la detección Kelvin, terminaciones estables y montaje repetible generalmente rinde frutos en la consistencia de unidad a unidad.

Las características de las piezas a menudo se agrupan durante la selección: TCR, especificación de deriva a largo plazo, notas sobre manejo de pulsos, inductancia, estilo de terminal, patrón de montaje recomendado, capacidad Kelvin.

Mida o modele el aumento de temperatura del shunt en el ensamblaje real a temperatura ambiente caliente, utilizando el método de montaje previsto y la geometría del cobre. Este paso tiende a sacar a relucir los factores que los ingenieros desearían que fueran más pequeños: suposiciones de flujo de aire, acumulación de calor, calentamiento de conectores y resistencia de difusión de cobre.

Un punto de vista de diseño constante es que la detección del shunt es una medición eléctrica que vive dentro de un sistema térmico y mecánico. Los diseños que reconocen ese acoplamiento suelen ofrecer lecturas que se mantienen consistentes entre unidades, a través de temperaturas y a lo largo del tiempo.

Conclusión

La medición de corriente precisa requiere más que elegir una resistencia que satisfaga un cálculo simple. El valor del shunt, la disipación de potencia, el aumento de temperatura, la tolerancia, el TCR, el rendimiento del amplificador, el comportamiento del ADC y el diseño del PCB contribuyen al resultado final. Al equilibrar la intensidad de la señal, la eficiencia, los límites térmicos y las fuentes de error, los diseñadores pueden construir sistemas de detección de corriente que se mantengan estables, precisos y fiables en condiciones de operación reales.

Preguntas Frecuentes [FAQ]

1. ¿Por qué seleccionar un voltaje de shunt extremadamente bajo a menudo crea más desafíos de medición de lo esperado?

Un voltaje de shunt muy bajo reduce la pérdida de potencia y mejora la eficiencia, pero también hace que la medición sea más vulnerable al desplazamiento del amplificador, la deriva de temperatura, el ruido de cuantificación del ADC, los voltajes termoeléctricos y la interferencia por conmutación. A medida que la señal se vuelve más pequeña, estas fuentes de error consumen un porcentaje mayor del rango de medición. Lo que parece eficiente sobre el papel puede requerir eventualmente calibración adicional, filtrado y optimización del diseño para mantener lecturas de corriente estables en diferentes temperaturas y condiciones de operación.

2. ¿Por qué la selección de resistencias de shunt es fundamentalmente un compromiso entre eficiencia y confianza en la medición?

Aumentar la resistencia del shunt produce un voltaje de sentido más grande, lo que mejora la relación señal-ruido y reduce la presión sobre el amplificador y el ADC. Sin embargo, también aumenta la disipación de potencia, el aumento de temperatura y la pérdida de voltaje que ve la carga. Reducir la resistencia del shunt mejora la eficiencia y minimiza el calentamiento, pero plantea requisitos más estrictos sobre la precisión analógica, la calidad del diseño del PCB y el filtrado digital. Los diseños exitosos suelen equilibrar ambos objetivos en lugar de optimizar exclusivamente uno.

3. ¿Por qué un circuito de detección de corriente puede parecer preciso a temperatura ambiente pero desviarse significativamente después de un calentamiento?

El autocalentamiento cambia la resistencia del shunt de acuerdo con su coeficiente de temperatura de resistencia (TCR). A medida que la corriente fluye de manera continua, el shunt y el cobre circundante se calientan gradualmente, causando que el valor medido se desplace incluso si la corriente real permanece inalterada. El calor adicional de componentes cercanos, el aumento de temperatura del recinto y las variaciones en el flujo de aire pueden amplificar aún más este efecto. El comportamiento térmico a menudo se convierte en un factor contribuyente importante para la precisión de medición a largo plazo.

4. ¿Por qué se considera esencial la detección Kelvin para las mediciones de shunt de baja resistencia?

Cuando los valores de shunt caen en el rango de los miliohmios, la resistencia de las trazas del PCB, las vías, las juntas de soldadura y los conectores puede volverse comparable con el propio shunt. La detección Kelvin separa el camino de corriente del camino de detección de voltaje, asegurando que solo se mide el voltaje a través del elemento resistivo. Sin conexiones Kelvin, la resistencia parasitaria puede introducir errores dependientes de la corriente que varían entre ensamblajes y empeoran con el tiempo debido al envejecimiento del conector o el estrés mecánico.

5. ¿Por qué los cálculos de pérdida de potencia deberían basarse en la corriente RMS en lugar de la corriente máxima en muchas aplicaciones?

Los valores de corriente máxima pueden parecer alarmantes durante eventos de conmutación o transitorios de arranque, pero el calentamiento a largo plazo se determina principalmente por la corriente RMS. La corriente RMS refleja la energía promedio entregada a la resistencia a lo largo del tiempo y, por lo tanto, influye directamente en el aumento de temperatura. Los diseños que solo se centran en la corriente máxima pueden subestimar el estrés térmico cuando las cargas de ciclo operativo alto crean condiciones de calentamiento casi continuo.
