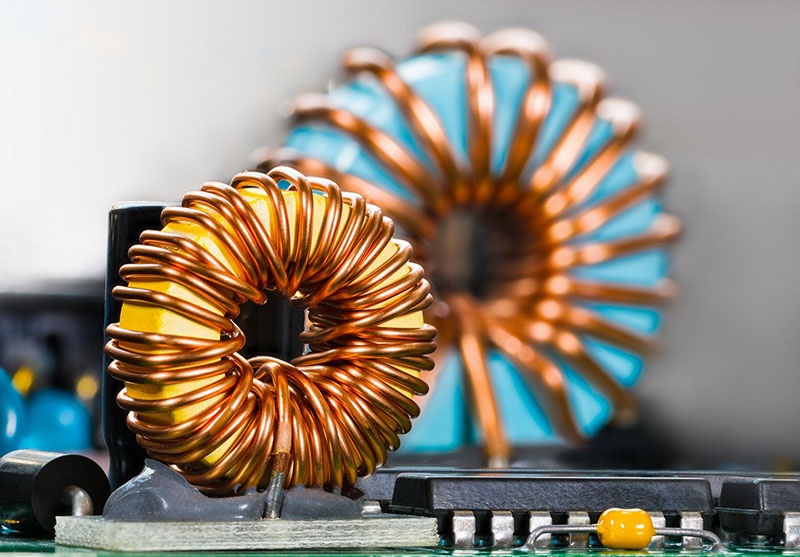

Inductores Explicados: Tipos, Principio de Funcionamiento, Fórmulas y Aplicaciones

Los inductores son componentes electrónicos pasivos que almacenan energía en un campo magnético y resisten cambios bruscos en la corriente. Se utilizan ampliamente en fuentes de alimentación, filtros, convertidores, circuitos RF y sistemas de procesamiento de señales. Este artículo explica cómo funcionan los inductores, cómo se diferencian de los capacitores, sus símbolos, fórmulas, tipos, comportamiento en circuitos y aplicaciones en la vida real.

Catálogo

¿Qué es un inductor?

Un inductor es un componente electrónico básico que generalmente se fabrica enrollando un cable conductor en forma de bobina. Aunque a veces puede parecer similar a un resistor en una placa de circuito, la forma en que funciona es completamente diferente.

Cómo Funciona un Inductor

Cuando la corriente eléctrica fluye a través de la bobina, no simplemente viaja a través del cable. A medida que la corriente se mueve alrededor de cada vuelta de la bobina, genera un campo magnético alrededor del conductor. Los campos magnéticos producidos por las vueltas individuales se combinan y se concentran alrededor de la bobina, creando un efecto magnético general más fuerte.

Esta capacidad de crear y almacenar energía en un campo magnético le da al componente una propiedad conocida como inductancia. Debido a esta propiedad, un inductor se opone naturalmente a los cambios rápidos en el flujo de corriente. Por ejemplo, cuando la corriente intenta aumentar o disminuir repentinamente, el campo magnético alrededor de la bobina cambia y produce un efecto que resiste ese cambio. Como resultado, la corriente tiende a cambiar de manera más gradual en lugar de instantáneamente.

Por qué son importantes los inductores

La capacidad de resistir cambios bruscos en la corriente hace que los inductores sean valiosos en muchos sistemas electrónicos. Se usan comúnmente en fuentes de alimentación, donde ayudan a regular el flujo de energía; en circuitos de filtro, donde reducen el ruido eléctrico no deseado; y en circuitos de procesamiento de señales, donde ayudan a moldear y controlar señales eléctricas.

Inductor vs Capacitor

Los inductores y los capacitores son ambos componentes de almacenamiento de energía utilizados en circuitos electrónicos, pero almacenan energía en diferentes formas y responden de manera diferente a los cambios eléctricos. Un capacitor almacena energía en un campo eléctrico que se forma entre sus placas conductoras, mientras que un inductor almacena energía en un campo magnético creado alrededor de su bobina cuando la corriente fluye a través de ella. Aunque ambos componentes pueden almacenar y liberar energía temporalmente, su comportamiento en un circuito es fundamentalmente diferente.

Cómo responden a los cambios eléctricos

La diferencia principal entre un inductor y un capacitor radica en lo que cada componente se opone. Un capacitor resiste cambios repentinos en el voltaje, mientras que un inductor resiste cambios repentinos en la corriente.

Cuando se aplica un voltaje a un capacitor, la carga eléctrica se acumula en sus placas y crea un campo eléctrico que almacena energía. Si el voltaje del circuito aumenta o disminuye rápidamente, el capacitor absorbe o libera carga para ralentizar el cambio de voltaje. Este comportamiento hace que los capacitores sean útiles para el suavizado del voltaje, filtrado de ruido y estabilización de la fuente de alimentación.

Cómo se libera la energía almacenada

Un inductor se comporta de manera diferente porque responde a los cambios en la corriente en lugar de la tensión. A medida que la corriente fluye a través de la bobina, se desarrolla un campo magnético alrededor del devanado y almacena energía. Si la corriente intenta aumentar o disminuir rápidamente, el campo magnético cambiante genera una tensión que se opone al cambio. Este efecto ayuda a limitar las variaciones repentinas de corriente y mantener un flujo de corriente más suave. Como resultado, los inductores se usan comúnmente en convertidores de potencia, filtros y sistemas de almacenamiento de energía.

La diferencia también se hace evidente cuando se libera la energía almacenada. En un condensador, la carga almacenada fluye fuera de las placas a medida que el campo eléctrico colapsa, liberando la energía almacenada de nuevo en el circuito. En un inductor, el campo magnético que colapsa genera una tensión a través de la bobina a medida que la corriente disminuye. La polaridad de esta tensión inducida es opuesta a la tensión que originalmente estableció la corriente, causando que el inductor se oponga a la reducción del flujo de corriente.

Diferencias Clave de un Vistazo

Característica	Condensador	Inductor
Método de Almacenamiento de Energía	Campo eléctrico	Campo magnético
Respuesta Principal	Reacciona a los cambios de tensión	Reacciona a los cambios de corriente
Se opone a	Cambios repentinos en la tensión	Cambios repentinos en la corriente
Liberación de Energía	A través de la descarga de carga almacenada	A través del colapso del campo magnético
Aplicaciones Comunes	Filtrado, suavizado de tensión, desacoplamiento	Conversión de potencia, filtrado, almacenamiento de energía

La distinción más importante es que un condensador resiste cambios repentinos en la tensión, mientras que un inductor resiste cambios repentinos en la corriente. Un condensador almacena energía en un campo eléctrico, mientras que un inductor almacena energía en un campo magnético. Estas características fundamentales determinan cómo se comporta cada componente y por qué ambos juegan roles importantes en los circuitos electrónicos modernos.

Símbolos de Inductor

Los diagramas de circuitos usan símbolos para representar componentes electrónicos de una manera simple y fácil de leer. En lugar de dibujar la parte física real, los ingenieros utilizan símbolos estandarizados que muestran la función del componente mientras mantienen el esquema claro y organizado. El símbolo del inductor está diseñado para asemejarse a la característica más reconocible del componente, que es su devanado de alambre en espiral.

Símbolo Básico de Inductor

El símbolo estándar de inductor se dibuja como una serie de bucles o arcos curvados conectados en una línea. Estos bucles representan las vueltas de alambre que se enrollan juntas para formar la bobina. Aunque el símbolo es mucho más simple que el componente real, proporciona una rápida indicación visual de que el dispositivo almacena energía a través de un campo magnético generado por la corriente que fluye a través del devanado.

Al leer un diagrama de circuito, ver este símbolo en forma de bobina identifica inmediatamente el componente como un inductor. El número de bucles mostrados en el símbolo suele ser simbólico y no representa el número real de vueltas de alambre dentro del dispositivo físico.

Símbolos de Inductor con Núcleos Magnéticos

Algunos inductores están construidos con un núcleo magnético colocado dentro o alrededor de la bobina. Para mostrar esta construcción, los símbolos de circuito a menudo incluyen dos líneas paralelas posicionadas junto al símbolo de la bobina. Estas líneas indican que el devanado no es de aire y que hay un material magnético presente.

El núcleo magnético ayuda a concentrar y fortalecer el campo magnético producido cuando la corriente fluye a través de la bobina. Debido a que el campo magnético se concentra más, el inductor puede alcanzar un valor de inductancia más alto sin requerir un gran aumento en el número de vueltas de alambre. Como resultado, el tipo de núcleo utilizado tiene un impacto directo en las características eléctricas y el rendimiento del componente.

Por qué Importa el Símbolo del Núcleo

La presencia o ausencia de las líneas paralelas proporciona información importante sobre cómo está construido el inductor y cómo se comportará en un circuito. Un inductor de núcleo de aire se muestra típicamente utilizando solo el símbolo de bobina, mientras que un inductor de tipo núcleo incluye las líneas paralelas adicionales. Esta distinción visual ayuda a los ingenieros a identificar rápidamente el tipo de componente y comprender su fuerza de campo magnético esperada, características de inductancia y rendimiento en el circuito al revisar un esquema.

Cómo Funciona un Inductor

Cómo se Crea un Campo Magnético

El funcionamiento de un inductor se basa en un principio eléctrico simple: siempre que la corriente eléctrica fluya a través de un conductor, se forma un campo magnético alrededor de ese conductor. Si la corriente fluye a través de un solo alambre recto, el campo magnético producido es relativamente débil y se extiende sobre un área más grande.

Para hacer este efecto magnético mucho más fuerte, el alambre se enrolla en una bobina. A medida que el alambre se envuelve vuelta tras vuelta, el campo magnético generado por cada lazo se superpone con los campos producidos por los lazos vecinos. Estos campos magnéticos se refuerzan entre sí, creando un campo magnético más fuerte y concentrado alrededor de la bobina. Este arreglo en forma de bobina se llama comúnmente solenoide.

Lo que sucede cuando se aplica voltaje

Cuando una fuente de voltaje se conecta a través de un inductor, la corriente no salta inmediatamente a su valor máximo. En su lugar, la corriente comienza a fluir a través del devanado y aumenta gradualmente. Al mismo tiempo, un campo magnético comienza a formarse alrededor de la bobina.

A medida que la corriente continúa aumentando, el campo magnético también se vuelve más fuerte. Este campo magnético en crecimiento almacena energía y cambia continuamente durante el aumento de la corriente. El campo magnético cambiante luego produce un voltaje inducido dentro de la misma bobina. Según la Ley de Lenz, la dirección de este voltaje inducido siempre es tal que se opone al cambio que lo creó.

Como resultado, cuando la corriente intenta aumentar, el voltaje inducido actúa contra ese aumento. Este efecto opuesto limita qué tan rápidamente puede aumentar la corriente, incluso cuando se aplica un voltaje a través del inductor.

Por qué la corriente cambia gradualmente

El mismo principio se aplica cuando la corriente disminuye. A medida que la corriente comienza a caer, el campo magnético que rodea la bobina comienza a colapsar. El campo magnético en colapso nuevamente genera un voltaje inducido, pero esta vez actúa para mantener el flujo de corriente existente.

Debido a que el inductor genera continuamente un voltaje que se opone a cambios rápidos en la corriente, la corriente a través de la bobina no puede aumentar o disminuir instantáneamente. En su lugar, cambia de manera suave y gradual con el tiempo. Cuanto mayor es la inductancia, mayor es la oposición a los cambios repentinos en la corriente.

Por qué este comportamiento es útil

La capacidad de resistir cambios rápidos en la corriente es lo que hace que los inductores sean valiosos en muchos sistemas electrónicos. Al ralentizar las fluctuaciones repentinas de corriente, los inductores ayudan a crear un flujo de energía eléctrica más estable y controlado.

Por esta razón, los inductores se utilizan ampliamente para suavizar la corriente, donde reducen las variaciones bruscas de corriente, y para filtrar, donde ayudan a eliminar el ruido eléctrico no deseado. También se utilizan para el almacenamiento de energía, almacenando temporalmente energía en un campo magnético y liberándola cuando es necesario. En electrónica de potencia y circuitos de control, los inductores juegan un papel importante en la regulación y control del flujo de corriente, ayudando a que los circuitos operen de manera más eficiente y confiable.

Medición de un inductor

El rendimiento de un inductor se describe por su inductancia, que indica cuán fuertemente el componente se opone a los cambios en la corriente. Aunque un inductor funciona creando un campo magnético, medir el campo magnético directamente generalmente no es práctico. La fuerza del campo magnético depende de la cantidad de corriente que fluye a través de la bobina, por lo que el campo puede cambiar continuamente a medida que cambian las condiciones del circuito.

Por esta razón, los ingenieros típicamente evalúan un inductor observando su comportamiento eléctrico en lugar de medir su campo magnético. La característica más útil es el voltaje generado cuando la corriente a través de la bobina cambia. Esta relación proporciona una forma consistente y práctica de definir la inductancia.

Relación entre Voltaje y Corriente

Cuando la corriente que fluye a través de un inductor aumenta o disminuye, el campo magnético cambiante alrededor de la bobina genera un voltaje. Cuanto más rápido cambia la corriente, mayor se vuelve el voltaje generado. Esta relación se expresa mediante la siguiente ecuación:

Donde:

V = voltaje a través del inductor

L = inductancia

I = corriente

t = tiempo

dI/dt = tasa de cambio de corriente con respecto al tiempo

Esta ecuación muestra que el voltaje a través de un inductor depende de dos factores: el valor de inductancia y la tasa a la que cambia la corriente. Si la corriente cambia lentamente, el voltaje generado es relativamente pequeño. Si la corriente cambia rápidamente, el voltaje generado se vuelve mucho mayor.

Unidades de Inductancia

La inductancia se mide en Henrios (H). Esta unidad lleva el nombre de Joseph Henry, un científico cuya obra contribuyó significativamente al estudio de la inducción electromagnética.

Un valor de un Henry representa una cantidad de inductancia relativamente grande. Debido a esto, la mayoría de los inductores utilizados en equipos electrónicos están especificados utilizando unidades más pequeñas.

Las unidades comunes de inductancia incluyen:

Milihenrio (mH) = un milésimo de un Henry (0.001 H)

Microhenrio (µH) = un millonésimo de un Henry (0.000001 H)

Nanohenrio (nH) = un milmillonésimo de un Henry (0.000000001 H)

Los circuitos de señal pequeña y alta frecuencia a menudo utilizan inductores clasificados en nanohenrios (nH) o microhenrios (µH), mientras que las aplicaciones de potencia más grandes pueden usar milihenrios (mH) o valores superiores.

Estimación de la Inductancia de un Bobina

La inductancia de una bobina está influenciada por su construcción física. Factores como el número de vueltas del alambre, el tamaño de la bobina, el material del núcleo y la longitud total de la bobina afectan el valor final de inductancia.

Para una bobina simple, la inductancia puede estimarse utilizando la siguiente ecuación:

Donde:

• L = inductancia

• μ = permeabilidad del material del núcleo

• n = número de vueltas en la bobina

• a = área de la sección transversal de la bobina

• l = longitud de la bobina

Factores que Afectan la Inductancia

Cada parte de la ecuación tiene un efecto directo en el valor de inductancia. Aumentar el número de vueltas (n) permite una mayor interacción del campo magnético entre las bobinas, lo que aumenta significativamente la inductancia. Dado que el número de vueltas se eleva al cuadrado en la ecuación, incluso un aumento moderado en el número de vueltas puede producir un gran aumento en la inductancia.

La permeabilidad del material del núcleo (μ) también juega un papel importante. Los materiales con mayor permeabilidad concentran el flujo magnético de manera más efectiva, resultando en una mayor inductancia que un diseño de núcleo de aire del mismo tamaño.

El área de la sección transversal (a) afecta el espacio disponible para el flujo magnético. Un área más grande generalmente aumenta la inductancia. En contraste, aumentar la longitud de la bobina (l) distribuye el campo magnético sobre una distancia mayor, lo que tiende a reducir la inductancia.

Al ajustar estas características físicas, los ingenieros pueden diseñar inductores con los valores de inductancia específicos requeridos para aplicaciones de filtrado, almacenamiento de energía, conversión de potencia y procesamiento de señales.

Diferentes Tipos de Inductores

El rendimiento de un inductor depende no solo del número de vueltas en su bobina, sino también del material colocado dentro del devanado. Cuando la corriente fluye a través de la bobina, se desarrolla un campo magnético a su alrededor. Las características de este campo magnético están fuertemente influenciadas por el material a través del cual viaja el flujo magnético.

Para mejorar la eficiencia magnética, muchos inductores usan un núcleo colocado dentro de la bobina. El núcleo ayuda a concentrar el campo magnético en una región más pequeña, lo que permite alcanzar valores de inductancia más altos sin aumentar significativamente el tamaño de la bobina o agregar más vueltas de alambre. Esto hace que el inductor sea más compacto y eficiente.

Diferentes materiales de núcleo producen diferentes propiedades eléctricas y magnéticas. Los tipos más comunes son los inductores de núcleo de aire, inductores de núcleo de hierro e inductores de núcleo de ferrita.

Inductores de Núcleo de Aire

Un inductor de núcleo de aire no contiene material magnético sólido dentro de su devanado. La bobina está enrollada alrededor de una estructura de soporte no magnética, o en algunos casos es autoportante. Cuando la corriente fluye a través del alambre, se forma el campo magnético y se extiende a través del aire circundante.

Debido a que el aire tiene una permeabilidad magnética muy baja, no concentra el flujo magnético de manera efectiva. Como resultado, los inductores de núcleo de aire generalmente proporcionan valores de inductancia más bajos que los inductores que utilizan núcleos magnéticos.

La mayoría de los inductores de núcleo de aire tienen valores de inductancia en el rango de microhenrios (µH), a menudo por debajo de 5 µH. La inductancia relativamente baja permite que la corriente responda rápidamente a señales eléctricas cambiantes.

Otra ventaja es que el aire no puede saturarse magnéticamente. Esto permite que los inductores de núcleo de aire mantengan un rendimiento estable incluso cuando operan con señales de alta frecuencia que cambian rápidamente.

Debido a sus excelentes características de alta frecuencia, los inductores de núcleo de aire se utilizan ampliamente en circuitos de radiofrecuencia, sistemas de comunicación inalámbrica, transmisores, receptores y otros equipos electrónicos de alta frecuencia.

Inductores de Núcleo de Hierro

Un inductor de núcleo de hierro utiliza hierro como material dentro de la bobina. Cuando la corriente fluye a través del devanado, el campo magnético se concentra dentro del núcleo de hierro.

El hierro tiene una permeabilidad magnética mucho mayor que el aire, lo que le permite guiar y fortalecer el flujo magnético producido por la bobina. Esto resulta en una inductancia significativamente mayor que un inductor de núcleo de aire de tamaño comparable.

Debido a que el campo magnético se concentra de manera más efectiva, los inductores de núcleo de hierro pueden almacenar más energía magnética y lograr una mayor inductancia sin requerir un número excesivo de vueltas de bobina.

Estos inductores se utilizan generalmente en aplicaciones donde la alta inductancia es más importante que el rendimiento a alta frecuencia. A menudo son físicamente más grandes porque se utilizan comúnmente en circuitos de menor frecuencia y mayor potencia.

Los inductores de núcleo de hierro se encuentran frecuentemente en filtros de fuentes de alimentación, equipos de acondicionamiento de línea, sistemas de distribución de energía y circuitos de audiofrecuencia donde se requieren alta inductancia y fuerte acoplamiento magnético.

Inductores de núcleo de ferrita

Un inductor de núcleo de ferrita utiliza un núcleo hecho de óxido de hierro combinado con materiales aglutinantes similares a cerámica. Durante la fabricación, el material de ferrita se moldea en la forma requerida antes de que el alambre se enrosque alrededor de él.

Los núcleos de ferrita son típicamente de color gris oscuro o negro y están disponibles en muchas formas, incluyendo varillas, cilindros, toroidales y formas especializadas para ensamblajes electrónicos.

Una de las principales ventajas de los materiales de ferrita es que sus propiedades magnéticas pueden ser controladas con cuidado durante la producción. Al ajustar la composición del material, los fabricantes pueden optimizar los núcleos de ferrita para rangos de frecuencia específicos y requisitos de circuito.

Los núcleos de ferrita proporcionan un fuerte rendimiento magnético mientras mantienen pérdidas energéticas relativamente bajas a frecuencias más altas. Esto les da un excelente equilibrio entre inductancia, tamaño compacto y respuesta de frecuencia.

Una limitación es la resistencia mecánica. A diferencia de los núcleos metálicos, la ferrita es relativamente quebradiza y puede agrietarse o astillarse si se expone a fuerzas excesivas, impactos o estrés de montaje.

Debido a sus características eléctricas y magnéticas equilibradas, los inductores de núcleo de ferrita se utilizan ampliamente en fuentes de alimentación conmutadas, filtros electrónicos, circuitos de supresión de ruido, equipos de comunicación, sistemas informáticos y muchos otros dispositivos electrónicos modernos.

Comparación de inductores de núcleo de aire, núcleo de hierro y núcleo de ferrita

La principal diferencia entre estos tipos de inductores es el material utilizado para guiar y concentrar el campo magnético. Este material del núcleo influye directamente en la inductancia, frecuencia de funcionamiento, tamaño, capacidad de almacenamiento de energía y rendimiento general del circuito.

Tipo	Rango de Frecuencia	Inductancia	Ventajas	Usos Comunes
Inductor de núcleo de aire	Alta frecuencia	Baja, típicamente en el rango de µH	Sin saturación magnética, bajas pérdidas en el núcleo, excelente rendimiento a alta frecuencia	Circuitos de RF, transmisores, receptores, sistemas de comunicación inalámbrica
Inductor de núcleo de hierro	Frecuencia baja a media	Alta	Alta inductancia, fuerte concentración del campo magnético, alta capacidad de almacenamiento de energía	Fuentes de alimentación, filtros de potencia, equipos de acondicionamiento de línea, circuitos de audiofrecuencia
Inductor de núcleo de ferrita	Frecuencia media a alta	Moderada a alta	Buen equilibrio de inductancia, tamaño compacto y rendimiento de frecuencia con pérdidas relativamente bajas	SMPS, filtros electrónicos, circuitos de supresión de ruido, equipos de comunicación, sistemas informáticos

Los inductores de núcleo de aire proporcionan inductancia relativamente baja pero ofrecen un excelente rendimiento a altas frecuencias y completa inmunidad a la saturación magnética. Estas características los hacen adecuados para circuitos de RF y comunicación.

Los inductores de núcleo de hierro proporcionan inductancia mucho más alta y una mayor concentración del campo magnético, lo que los hace adecuados para aplicaciones de menor frecuencia y relacionadas con la potencia donde se requiere un mayor almacenamiento de energía.

Los inductores de núcleo de ferrita ofrecen un equilibrio entre los dos. Proporcionan una inductancia más alta que los diseños de núcleo de aire mientras mantienen un buen rendimiento a alta frecuencia y pérdidas relativamente bajas. Esta combinación de características convierte a los inductores de núcleo de ferrita en uno de los tipos de inductores más utilizados en la electrónica moderna.

Seleccionar el material del núcleo adecuado es una parte importante del diseño del inductor porque afecta tanto el rendimiento eléctrico del componente como el comportamiento del circuito general.

Inductores en Serie y Paralelo

En muchos circuitos electrónicos, un solo inductor puede no proporcionar el valor de inductancia exacto requerido. Para lograr una inductancia específica, se pueden conectar dos o más inductores juntos. La inductancia resultante depende de si los inductores están conectados en serie o en paralelo.

Las reglas de combinación para inductores son opuestas a las utilizadas para capacitores. Conectar inductores en serie aumenta la inductancia total, mientras que conectarlos en paralelo disminuye la inductancia total.

Comprender estas relaciones es importante al diseñar circuitos, seleccionar componentes o reemplazar inductores no disponibles con combinaciones equivalentes.

Conexiones en serie

Una conexión en serie se forma conectando el final de un inductor directamente al principio del siguiente. Este arreglo crea un único camino para la corriente, lo que significa que la misma corriente fluye a través de cada inductor en el circuito.

A medida que la corriente pasa a través de cada bobina, cada inductor desarrolla su propio campo magnético y contribuye a la oposición general a los cambios en la corriente. Debido a que estos efectos inductivos se suman, la inductancia total se vuelve mayor que cualquier inductancia individual en la cadena en serie.

La inductancia total de los inductores conectados en serie se calcula sumando sus valores de inductancia individuales:

L=L₁​+L₂​+⋯+Lₙ​

Donde:

• L es la inductancia total

• L₁, L₂, ... Lₙ son los valores de inductancia individuales

Por ejemplo, supongamos que un circuito contiene un inductor de 10 µH y un inductor de 15 µH conectados en serie.

La inductancia total es:

• L = 10 µH + 15 µH

• L = 25 µH

La inductancia combinada es, por lo tanto, 25 µH.

Debido a que las conexiones en serie aumentan la inductancia total, a menudo se utilizan cuando se requiere un valor de inductancia mayor que el que puede proporcionar un solo componente disponible.

Conexiones en Paralelo

Una conexión en paralelo se forma al conectar un terminal de cada inductor a un punto común y conectar los terminales restantes a otro punto común. Este arreglo crea múltiples caminos de corriente a través del circuito.

Cuando la corriente llega a la red paralela, se divide entre las ramas disponibles. Debido a que la corriente se comparte entre múltiples inductores, el efecto inductivo general visto por el circuito se vuelve menor que la inductancia de cualquier rama individual.

La inductancia total de los inductores conectados en paralelo se calcula utilizando la relación recíproca:

Donde:

• L es la inductancia total

• L₁, L₂, ... Lₙ son los valores de inductancia individuales

Esta ecuación es similar al método utilizado para calcular la resistencia equivalente de resistores en paralelo.

Por ejemplo, considera dos inductores, cada uno clasificado en 10 µH, conectados en paralelo.

Aplicando la fórmula:

La inductancia equivalente es 5 µH.

Este ejemplo muestra que conectar inductores idénticos en paralelo reduce la inductancia total a un valor inferior al de cualquiera de los inductores individuales.

Comparación de Serie vs Paralelo

El método de conexión afecta directamente la inductancia total que ve el circuito.

Cuando los inductores están conectados en serie, la misma corriente fluye a través de cada componente y los valores de inductancia individuales se suman, produciendo una inductancia total más grande.

Cuando los inductores están conectados en paralelo, la corriente se divide entre múltiples caminos y la inductancia equivalente disminuye, produciendo una inductancia total más pequeña.

Tipo de Conexión	Flujo de Corriente	Efecto en la Inductancia Total
Serie	La misma corriente fluye a través de todos los inductores	La inductancia total aumenta
Paralelo	La corriente se divide entre múltiples ramas	La inductancia total disminuye

Debido a estas características, los valores de inductancia se pueden ajustar combinando múltiples inductores, proporcionando mayor flexibilidad en circuitos de filtro, fuentes de alimentación, sistemas de almacenamiento de energía y aplicaciones de procesamiento de señales.

Fórmulas Útiles de Inductores

Los inductores almacenan energía, controlan los cambios en la corriente e influyen en el flujo de corriente alterna (AC). Varias fórmulas importantes describen estos comportamientos y ayudan a predecir cómo se comportará un inductor en un circuito.

Entender el propósito de cada fórmula es a menudo más valioso que memorizarla. Cada ecuación representa un proceso físico que ocurre dentro de la bobina a medida que la corriente fluye, cambia con el tiempo o interactúa con señales de AC.

Energía Almacenada en Inductores

Cuando la corriente fluye a través de un inductor, se forma un campo magnético alrededor de la bobina. A medida que la corriente aumenta, el campo magnético se vuelve más fuerte y almacena energía.

Esta energía no se almacena en el conductor mismo. En cambio, se almacena en el campo magnético que rodea la bobina. Cuando la corriente disminuye o se retira la fuente de alimentación, el campo magnético colapsa y devuelve la energía almacenada al circuito.

La cantidad de energía almacenada se calcula utilizando la siguiente ecuación:

Donde:

• E = energía almacenada (julios)

• L = inductancia (Henrys)

• I = corriente (amperios)

Esta ecuación muestra que la energía almacenada depende tanto del valor de inductancia como de la corriente que fluye a través de la bobina. El término de corriente está al cuadrado, lo que significa que incluso un pequeño aumento en la corriente puede producir un aumento mucho mayor en la energía almacenada.

Por ejemplo, un inductor de 20 µH que lleva 5 A de corriente almacena:

Esto es igual a 0.25 mJ (millijoules). Aunque esta cantidad de energía es relativamente pequeña, es suficiente para muchas aplicaciones electrónicas, como fuentes de alimentación conmutadas y circuitos de conversión de energía.

Relación de Cambio de Voltaje y Corriente

La corriente a través de un inductor no puede cambiar instantáneamente. Cuando se aplica un voltaje a través de la bobina, la corriente comienza a aumentar gradualmente mientras se construye el campo magnético alrededor del devanado.

La velocidad a la que cambia la corriente depende de dos factores:

• El voltaje aplicado

• El valor de inductancia

Esta relación se expresa por:

o de manera equivalente,

Donde:

• V = voltaje aplicado

• L = inductancia

• I = corriente

• t = tiempo

Un voltaje aplicado más grande hace que la corriente cambie más rápidamente porque una fuerza eléctrica más fuerte está empujando la corriente a través del circuito.

Una inductancia más grande tiene el efecto contrario. La interacción del campo magnético más fuerte dentro de la bobina produce una mayor oposición a los cambios de corriente, haciendo que la corriente suba o baje más lentamente.

Por ejemplo, si se aplica un voltaje constante a un inductor, la corriente aumenta a un ritmo constante en lugar de saltar inmediatamente a su valor final. Este comportamiento predecible es extremadamente útil en circuitos de control de corriente, accionamientos de motores y sistemas de conversión de energía.

Reactancia Inductiva e Impedancia AC

En circuitos de corriente continua (CC), un inductor se opone principalmente a los cambios en la corriente. En circuitos de corriente alterna (CA), la corriente aumenta y disminuye continuamente a medida que la forma de onda cambia de dirección.

Debido a que la corriente está cambiando continuamente, el inductor genera continuamente un voltaje de oposición. Esta oposición a la corriente CA se llama reactancia inductiva.

La reactancia inductiva se calcula utilizando:

XL​=2πfL

Donde:

• Xₗ = reactancia inductiva (ohmios)

• f = frecuencia (hercios)

• L = inductancia (Henrys)

Esta ecuación muestra que la reactancia inductiva aumenta directamente con la frecuencia.

A bajas frecuencias, la corriente cambia relativamente despacio, por lo que el inductor proporciona menos oposición al flujo de corriente. A medida que la frecuencia aumenta, la corriente cambia de dirección más rápidamente y el inductor genera un voltaje de oposición más fuerte. Esto aumenta la reactancia y hace que sea más difícil que la corriente CA fluya.

Por ejemplo, un inductor puede tener muy poco efecto sobre una señal de baja frecuencia mientras restringe significativamente una señal de alta frecuencia que pasa a través del mismo circuito.

Por qué la Reactancia Inductiva Es Importante

Debido a que la reactancia inductiva aumenta con la frecuencia, los inductores se utilizan ampliamente en filtros, circuitos de reducción de ruido y sistemas de comunicación. Pueden ayudar a bloquear señales no deseadas de alta frecuencia mientras permiten que señales de menor frecuencia o energía CC pasen más fácilmente.

Este comportamiento dependiente de la frecuencia es una de las características más importantes de los inductores y es fundamental para el funcionamiento de muchos circuitos electrónicos modernos.

Resumen de Fórmulas Clave

Las siguientes fórmulas describen las características eléctricas más importantes de un inductor:

Energía Almacenada en un Campo Magnético

Esta fórmula calcula la energía almacenada en el campo magnético del inductor.

Tasa de Cambio de Corriente

Esta fórmula describe cómo un inductor se opone a los cambios en la corriente.

Reactancia Inductiva

Esta fórmula determina cuán fuertemente un inductor se opone a la corriente CA a una frecuencia dada.

Juntas, estas ecuaciones explican cómo los inductores almacenan energía, controlan los cambios de corriente y responden a señales de corriente alterna, convirtiéndolos en componentes esenciales en electrónica de potencia, sistemas de filtrado, equipos de comunicación y innumerables otras aplicaciones electrónicas.

Comportamiento del Inductor en Circuitos

El comportamiento de un inductor depende de si la corriente que fluye a través de él es constante o cambia continuamente. Debido a que los inductores responden a los cambios en la corriente, se comportan de manera diferente en circuitos de corriente continua (CC) y corriente alterna (CA).

Inductores en Circuitos de CC

Cuando se aplica energía por primera vez a un circuito de CC, la corriente comienza a aumentar desde cero. Durante este breve período, el inductor genera un voltaje que se opone al aumento de la corriente. Este efecto ralentiza la tasa a la que la corriente aumenta a través de la bobina.

A medida que pasa el tiempo, la corriente alcanza gradualmente un valor estable y deja de cambiar. Una vez que la corriente se vuelve constante, el campo magnético que rodea la bobina también se vuelve estable. Dado que un inductor solo se opone a los cambios en la corriente, ya no hay ningún cambio que resistir.

En condiciones de CC en estado estable, el inductor se comporta casi como un corto de alambre, permitiendo que la corriente fluya con muy poca oposición. En circuitos prácticos, existe una pequeña cantidad de resistencia debido a que el devanado está hecho de alambre real, pero el efecto inductivo se vuelve despreciable.

Inductores en Circuitos de CA

Los inductores se vuelven mucho más significativos en circuitos donde la corriente está cambiando continuamente. En un circuito de CA, la corriente sube, baja y cambia de dirección constantemente. A medida que esto ocurre, el campo magnético alrededor de la bobina se expande y colapsa repetidamente.

Cada cambio en el campo magnético genera un voltaje opuesto dentro del devanado. Debido a que la corriente siempre está cambiando durante el funcionamiento de CA, este efecto opuesto está presente de forma continua.

La oposición que un inductor presenta a la corriente de CA se conoce como reactancia inductiva. A diferencia de la resistencia ordinaria, la reactancia inductiva depende tanto de la frecuencia como de la inductancia. A medida que la frecuencia aumenta, la corriente cambia más rápidamente, lo que causa que el inductor genere un voltaje opuesto más fuerte.

Como resultado, las señales de mayor frecuencia experimentan una mayor oposición, mientras que las señales de menor frecuencia encuentran menos oposición.

La relación se expresa por:

XL = 2πfL

Donde:

• Xₗ = reactancia inductiva (Ω)

• f = frecuencia (Hz)

• L = inductancia (H)

Esta ecuación muestra que la reactancia aumenta directamente con la frecuencia y la inductancia.

Por qué la Frecuencia Importa

El efecto de la frecuencia se puede entender comparando dos señales de CA aplicadas al mismo inductor. Una señal opera a una baja frecuencia, mientras que la otra opera a una frecuencia mucho más alta.

Una señal de baja frecuencia hace que el campo magnético cambie relativamente lento. Debido a que el campo cambia gradualmente, el voltaje opuesto inducido permanece pequeño, permitiendo que la corriente pase a través del inductor más fácilmente.

Una señal de alta frecuencia fuerza al campo magnético a expandirse y colapsar mucho más rápidamente. Esto produce un voltaje opuesto mayor, dificultando el flujo de corriente.

Debido a que la reactancia inductiva aumenta con la frecuencia, los inductores responden naturalmente de manera diferente a señales de baja y alta frecuencia. Este comportamiento dependiente de la frecuencia es la base de muchas funciones de filtrado y control de señales.

Funciones Comunes del Circuito

La capacidad de un inductor para oponerse a la corriente cambiante le permite desempeñar varias funciones importantes en circuitos electrónicos.

En fuentes de alimentación, los inductores ayudan a suavizar el flujo de corriente y reducir el rizado no deseado. Al resistir fluctuaciones repentinas de corriente, contribuyen a un funcionamiento más estable del circuito.

Los inductores también se utilizan ampliamente para suavizar la corriente y transferir energía en circuitos donde el flujo de corriente controlado es importante. La energía puede almacenarse temporalmente en el campo magnético y liberarse cuando sea necesario, ayudando a mantener un funcionamiento consistente durante eventos de conmutación.

En filtros de paso alto, los inductores contribuyen a redes selectivas de frecuencia que reducen los componentes de señal de baja frecuencia mientras permiten que se conserven las señales de mayor frecuencia. Su reactancia dependiente de la frecuencia ayuda a dirigir el flujo de señal dentro del filtro.

En filtros de paso bajo, los inductores permiten que las señales de CC y de baja frecuencia pasen más fácilmente mientras oponen cada vez más componentes de alta frecuencia. Esta característica ayuda a reducir el ruido y la interferencia no deseados de alta frecuencia.

Los inductores también se utilizan en circuitos de acondicionamiento de señales, donde ayudan a dar forma a las señales eléctricas, suprimir el ruido y mejorar la calidad de la señal general antes de un procesamiento adicional.

Estas funciones son posibles porque un inductor responde de manera diferente a diferentes frecuencias y condiciones de corriente cambiante.

Resumen del Comportamiento del Inductor

Un inductor se comporta de manera diferente según el tipo de corriente que fluye a través de él. En un circuito de CC, inicialmente se opone a los cambios en la corriente, pero eventualmente se comporta casi como un conductor corto una vez que la corriente alcanza un valor constante. En un circuito de CA, se opone continuamente a la corriente cambiante, y esta oposición aumenta a medida que la frecuencia aumenta.

Debido a este comportamiento dependiente de la frecuencia, los inductores juegan un papel importante en el control de corriente, filtrado, acondicionamiento de señales, conversión de energía y circuitos de almacenamiento de energía. Su capacidad para responder de manera diferente a las condiciones eléctricas cambiantes los convierte en uno de los componentes más utilizados en la electrónica moderna.

Inductores en Aplicaciones de la Vida Real

Los inductores se utilizan en una amplia gama de dispositivos electrónicos y sistemas eléctricos. Su capacidad para almacenar energía en un campo magnético, oponerse a cambios repentinos en la corriente y responder de manera diferente a varias frecuencias los hace valiosos en la conversión de energía, filtrado, procesamiento de señales y circuitos de comunicación.

Un inductor está hecho típicamente de alambre de cobre enrollado en una bobina, a menudo alrededor de un núcleo magnético como hierro o ferrita. Debido a esta construcción, los inductores son generalmente más grandes y pesados que muchos otros componentes pasivos con calificaciones eléctricas similares. El uso de bobinas de cobre y materiales magnéticos también puede aumentar el costo de fabricación.

A pesar de estas limitaciones, los inductores proporcionan características eléctricas que son difíciles de lograr con otros componentes, lo que los hace esenciales en muchos diseños electrónicos.

Electrónica de Potencia y SMPS

Una de las aplicaciones más comunes de los inductores es en electrónica de potencia y fuentes de alimentación conmutadas (SMPS). En estos circuitos, los interruptores electrónicos se encienden y apagan repetidamente, causando que la corriente cambie rápidamente. Estos cambios rápidos pueden introducir ondulación, ruido eléctrico e inestabilidad.

Un inductor ayuda a controlar la tasa a la que cambia la corriente. A medida que la corriente sube o baja, el campo magnético dentro del inductor se desarrolla o colapsa, generando un voltaje opuesto que desacelera la transición. Esto produce un flujo de corriente más suave y mejora la estabilidad general del circuito.

Los inductores a menudo se utilizan junto con capacitores para formar redes de filtrado. El inductor reduce las fluctuaciones rápidas de corriente, mientras que el capacitor suaviza las variaciones de voltaje. Juntos, ayudan a reducir la ondulación, suprimir el ruido y mejorar la calidad de la potencia.

Por estas razones, los inductores se utilizan ampliamente en fuentes de alimentación de CC, fuentes de alimentación conmutadas, reguladores de voltaje, convertidores CC-CC y otros sistemas de conversión de potencia.

RF y Sistemas de Comunicación

Los inductores también son componentes importantes en equipos de radiofrecuencia y comunicación. En estas aplicaciones, su papel principal es el control de frecuencia más que la suavización de potencia.

Al combinar un inductor con un capacitor, se puede crear un circuito resonante. Estos circuitos se utilizan para seleccionar, generar o filtrar frecuencias específicas dentro de los sistemas de comunicación.

Los inductores se encuentran comúnmente en transmisores de radio, receptores de radio, dispositivos de comunicación inalámbrica, amplificadores de RF, antenas y circuitos de procesamiento de señales. Su comportamiento dependiente de la frecuencia permite a los sistemas de comunicación aislar señales deseadas mientras reducen la interferencia de frecuencias no deseadas.

Resonancia LC y Selección de Frecuencia

Un uso común de los inductores en sistemas de comunicación es el circuito resonante LC, también conocido como circuito tanque. En esta disposición, un inductor y un capacitor intercambian energía repetidamente.

El capacitor almacena energía en un campo eléctrico, mientras que el inductor almacena energía en un campo magnético. A medida que la energía se transfiere de un componente a otro, se produce una señal eléctrica oscilante.

El circuito responde naturalmente con mayor intensidad a una frecuencia específica conocida como la frecuencia resonante. Esta frecuencia depende de los valores de inductancia y capacitancia dentro del circuito.

La frecuencia resonante se calcula usando:

Donde:

• f = frecuencia resonante (Hz)

• L = inductancia (H)

• C = capacitancia (F)

Aumentar ya sea la inductancia o la capacitancia disminuye la frecuencia resonante, mientras que reducir cualquiera de los valores la aumenta.

Este principio se utiliza ampliamente en circuitos de sintonización de radio, osciladores, filtros selectivos de frecuencia, sistemas de comunicación inalámbrica y generadores de señal. Al ajustar la inductancia o la capacitancia, un circuito se puede sintonizar para operar a una frecuencia deseada mientras rechaza otras.

Aplicaciones Comunes en la Vida Diaria

Aunque los inductores a menudo se discuten en términos técnicos, se encuentran en muchos productos cotidianos y sistemas electrónicos.

Los dispositivos móviles utilizan inductores en miniatura en circuitos de gestión de energía para regular el voltaje y mejorar la eficiencia de la batería.

Los cargadores y adaptadores de corriente utilizan inductores en fuentes de alimentación conmutadas para convertir la energía eléctrica de manera eficiente mientras reducen el ruido y la ondulación.

Las radios y equipos de audio dependen de inductores para la sintonización de frecuencias, filtrado y selección de señales.

El equipo de redes, incluidos enrutadores, conmutadores y hardware de comunicación, utiliza inductores para suprimir el ruido, filtrar señales y apoyar la entrega de energía estable.

La electrónica automotriz incorpora inductores en convertidores de potencia, sistemas de encendido, circuitos de sensores, sistemas de infoentretenimiento y sistemas de gestión de energía de vehículos eléctricos.

Estas aplicaciones demuestran cómo los inductores apoyan tanto el control de potencia como el procesamiento de señales en una amplia gama de tecnologías de consumo, industriales y de transporte.

Debido a su capacidad para almacenar energía, controlar el flujo de corriente, filtrar señales y soportar circuitos selectivos en frecuencia, los inductores siguen siendo uno de los componentes más importantes en la electrónica moderna. Desde dispositivos móviles y cargadores hasta fuentes de alimentación, sistemas de comunicación y electrónica automotriz, los inductores realizan funciones que ayudan al equipo electrónico a operar de manera fiable y eficiente.

Conclusión

Los inductores son importantes porque ayudan a controlar el flujo de corriente, almacenar energía magnética, filtrar ruido y estabilizar circuitos de potencia. Su rendimiento depende del valor de inductancia, material del núcleo, frecuencia, clasificación de corriente y ubicación del circuito. Comprender el comportamiento del inductor facilita su uso correcto en filtros, convertidores de potencia, transformadores, sistemas de RF y muchos diseños electrónicos.

Preguntas Frecuentes [FAQ]

1. ¿Por qué los inductores resisten cambios repentinos en la corriente en lugar de bloquear la corriente completamente?

Un inductor no detiene el flujo de corriente; resiste cambios rápidos en la corriente generando un voltaje opuesto a través de su campo magnético. Cuando la corriente comienza a aumentar o disminuir, el campo magnético cambiante alrededor de la bobina induce un voltaje que se opone a ese cambio. Este comportamiento obliga a la corriente a aumentar o disminuir gradualmente en lugar de instantáneamente. Cuanto mayor es la inductancia, más fuerte se vuelve esta oposición, lo que hace que los inductores sean valiosos para aplicaciones de suavizado de corriente, filtrado y control de energía.

2. ¿Por qué el material del núcleo tiene un impacto tan significativo en el rendimiento de un inductor?

El material del núcleo determina cuán eficazmente se concentra el flujo magnético dentro de la bobina. Los inductores de núcleo de aire ofrecen un excelente rendimiento a alta frecuencia, pero una inductancia relativamente baja porque el aire tiene baja permeabilidad magnética. Los núcleos de hierro aumentan considerablemente la inductancia y la capacidad de almacenamiento de energía al concentrar el flujo magnético de manera más eficiente. Los núcleos de ferrita ofrecen un equilibrio entre alta inductancia y bajas pérdidas a frecuencias más altas, lo que los hace comunes en las fuentes de alimentación modernas y en el equipo de comunicación. Como resultado, la selección del núcleo influye directamente en el valor de inductancia, la respuesta en frecuencia, el tamaño y el rendimiento general del circuito.

3. ¿Por qué la reactancia inductiva aumenta a medida que la frecuencia de la señal se eleva?

La reactancia inductiva aumenta con la frecuencia porque las señales de mayor frecuencia obligan a la corriente a cambiar de dirección más rápidamente. Cada vez que la corriente cambia, el inductor genera un voltaje opuesto a través de la inducción electromagnética. A medida que la frecuencia aumenta, estos cambios ocurren con más frecuencia, causando que el efecto opuesto se vuelva más fuerte. Esto significa que las señales de baja frecuencia pasan más fácilmente a través de un inductor, mientras que las señales de alta frecuencia encuentran una mayor oposición. Este comportamiento dependiente de la frecuencia es fundamental para filtros, circuitos de comunicación y sistemas de reducción de ruido.

4. ¿Por qué son esenciales los inductores en fuentes de alimentación conmutadas y circuitos de conversión de potencia?

Las fuentes de alimentación conmutadas operan mediante la conmutación rápida de la corriente, lo que crea naturalmente variaciones repentinas en la corriente. Los inductores ayudan a controlar estos cambios rápidos almacenando energía en un campo magnético cuando la corriente aumenta y liberando esa energía cuando la corriente disminuye. Este proceso suaviza el flujo de corriente, reduce el rizado y mejora la eficiencia de la transferencia de potencia. Cuando se combinan con capacitores, los inductores forman redes de filtrado que estabilizan el voltaje de salida y reducen el ruido eléctrico, lo que los convierte en componentes críticos en la electrónica de potencia moderna.

5. ¿Por qué los circuitos resonantes LC son tan importantes en sistemas de comunicación y RF?

Un circuito LC combina un inductor y un capacitor para crear una red resonante que responde naturalmente con mayor fuerza a una frecuencia específica. La energía se transfiere continuamente entre el campo eléctrico del capacitor y el campo magnético del inductor, creando oscilaciones en la frecuencia resonante. Al seleccionar valores de inductancia y capacitancia apropiados, los ingenieros pueden sintonizar circuitos para aceptar frecuencias deseadas mientras rechazan otras. Este principio se utiliza ampliamente en receptores de radio, osciladores, equipos de comunicación inalámbrica, filtros de RF y circuitos de selección de frecuencia donde se requiere un control preciso de la señal.
