Guía de convertidor LDO vs Buck: rendimiento, aplicaciones y consejos de selección

Los reguladores de baja caída y los convertidores reductores son dos soluciones de regulación de potencia comunes que se utilizan para proporcionar voltaje estable en sistemas electrónicos.Este artículo explica cómo funciona cada uno, incluidos sus principios operativos, características de eficiencia y componentes clave de diseño.Compara sus fortalezas y limitaciones en términos de ruido, eficiencia, calor y complejidad.También explora aplicaciones del mundo real y factores de selección, lo que ayuda a aclarar cuándo usar un LDO, un convertidor reductor o una combinación de ambos para una administración de energía confiable y eficiente.

Catálogo

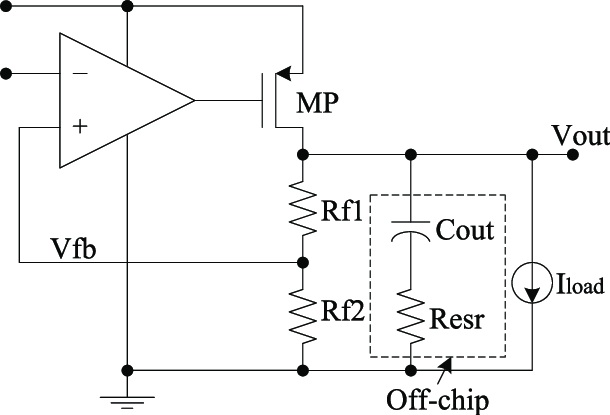

¿Qué es un LDO?

Un LDO, o regulador de baja caída, es un tipo de regulador lineal que proporciona un voltaje de salida estable con una diferencia muy pequeña entre el voltaje de entrada y salida.Utiliza un transistor de paso para ajustar la resistencia en función de los cambios de carga y entrada, manteniendo la salida estable.Esto lo hace adecuado para diseños silenciosos, compactos y económicos, especialmente en dispositivos que funcionan con baterías.

Los LDO funcionan controlando el transistor de paso para mantener un voltaje constante.Pueden funcionar incluso cuando el voltaje de entrada es sólo ligeramente superior al de salida.Esto los hace útiles en sistemas de baja potencia.También están diseñados para mantener baja la corriente de reposo, lo que ayuda a reducir el uso de energía durante el modo de espera.

Los LDO son útiles en aplicaciones que necesitan energía limpia y estable.Su diseño simple evita el ruido de conmutación, lo que ayuda a reducir las interferencias electromagnéticas.Esto los hace adecuados para circuitos analógicos, dispositivos médicos, sistemas de audio y módulos inalámbricos.En aplicaciones de audio, ayudan a mantener un sonido claro al evitar la ondulación del voltaje.

Los LDO se vuelven menos eficientes cuando la diferencia entre el voltaje de entrada y salida es grande.Esto conduce a una mayor disipación de calor y una menor eficiencia, especialmente en aplicaciones de alta corriente.Funcionan mejor en sistemas con pequeñas diferencias de voltaje, como los electrónicos portátiles.Para necesidades de mayor potencia, los reguladores de conmutación suelen ser una mejor opción.

El uso eficaz de LDO requiere elecciones de diseño cuidadosas.Los factores importantes incluyen voltaje de caída, regulación de carga y corriente de reposo.En dispositivos como la electrónica portátil, la baja corriente de reposo ayuda a prolongar la vida útil de la batería.La gestión del calor también es importante, por lo que se utilizan métodos de enfriamiento y diseño de PCB adecuados para evitar el sobrecalentamiento y mejorar la confiabilidad.

Los LDO ofrecen una forma sencilla y confiable de regular el voltaje.Las mejoras continuas pueden incluir una mayor eficiencia y diseños adaptativos que reduzcan la pérdida de energía manteniendo un bajo nivel de ruido.Estos desarrollos pueden ampliar su uso en la electrónica moderna que requiere precisión y eficiencia energética.

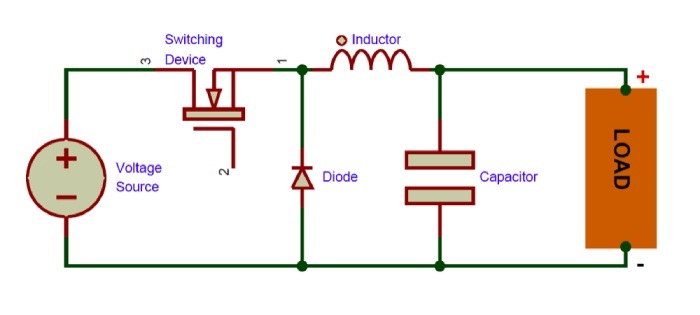

Entendiendo el convertidor Buck

Un convertidor reductor es un circuito de conmutación que reduce un voltaje de entrada más alto a un voltaje de salida más bajo y estable.Utiliza un MOSFET que se enciende y apaga rápidamente para controlar el flujo de energía.Un inductor almacena energía cuando el interruptor está encendido y la libera cuando está apagado, manteniendo la corriente constante.Los condensadores suavizan la salida y reducen la ondulación del voltaje.

Un convertidor reductor controla el voltaje de salida ajustando el ciclo de trabajo, que es el tiempo que el interruptor permanece encendido durante cada ciclo.Al cambiar esta relación, se mantiene una salida estable incluso si la entrada o la carga cambian.Este método permite una alta eficiencia, a menudo superior al 90%.

Los convertidores reductores están diseñados para reducir la pérdida de energía y mejorar la eficiencia, incluso bajo cargas pesadas.Producen menos calor en comparación con los reguladores lineales.Esto ayuda a prolongar la vida útil de la batería en dispositivos portátiles como teléfonos inteligentes.Su uso eficiente de la energía respalda un rendimiento estable y un tiempo de funcionamiento más prolongado.

Los convertidores reductores pueden generar ruido e interferencias electromagnéticas debido a la conmutación rápida.También requieren una cuidadosa selección de inductores y condensadores, lo que añade complejidad al diseño.Los métodos de filtrado y la elección adecuada de los componentes ayudan a reducir el ruido y mejorar el rendimiento.En comparación con los reguladores lineales, son más eficientes pero más difíciles de diseñar.

Los convertidores reductores se utilizan ampliamente en sistemas modernos que necesitan un control de potencia eficiente.Se utilizan en sistemas de energía renovable, electrónica automotriz y diseños de energía distribuida.Su capacidad para manejar condiciones cambiantes los hace confiables para muchas aplicaciones.Las mejoras continuas continúan para hacerlos más compactos y eficientes.

Principios de trabajo

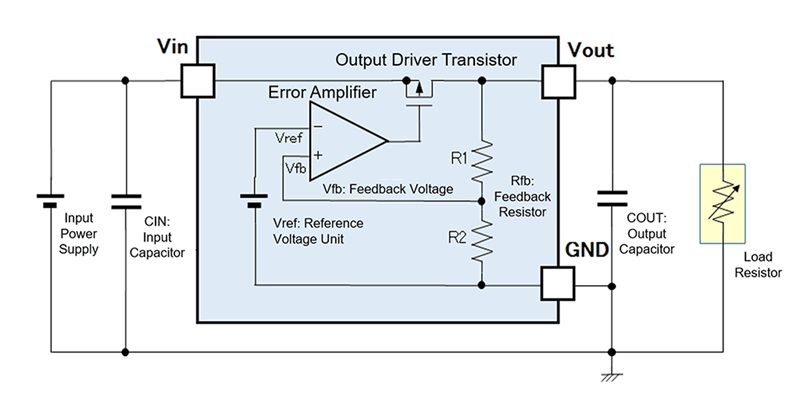

Operación LDO

Un regulador LDO funciona mediante regulación lineal, utilizando una serie de componentes interconectados: un transistor de paso, un amplificador de error, una referencia de voltaje estable y una red de retroalimentación.En el centro de su función, el amplificador de error monitorea persistentemente el voltaje de salida en comparación con el voltaje de referencia.Ajusta proactivamente la conductividad del transistor de paso para mantener un voltaje de salida estable.Esta regulación activa se adapta a las variaciones en la demanda de carga o las fluctuaciones en el voltaje de entrada, protegiendo a los componentes posteriores de una entrega de energía inconsistente.

Sin embargo, el proceso de regulación conlleva una compensación: la generación de calor.La caída de voltaje entre la entrada y la salida, cuando se multiplica por la corriente de carga, convierte la energía eléctrica en calor.La gestión de esta producción térmica plantea desafíos únicos, especialmente en sistemas compactos con capacidad de enfriamiento limitada o en escenarios que requieren altas salidas de corriente.Si no se abordan eficazmente los problemas térmicos, se puede reducir el rendimiento y la confiabilidad del dispositivo.

En aplicaciones prácticas, los LDO desempeñan funciones fundamentales en entornos sensibles al ruido donde los suministros de energía estables y limpios son esenciales.

• Los amplificadores de audio, por ejemplo, dependen de LDO para suprimir el ruido eléctrico que podría degradar la claridad del sonido.

• De manera similar, los circuitos de RF a menudo incorporan LDO para mitigar los problemas de interferencia que de otro modo podrían causar los reguladores de conmutación.

El diseño de LDO requiere una cuidadosa atención a la disipación de calor y las limitaciones de espacio.Las estrategias comunes incluyen la ubicación óptima de los componentes y, en algunos casos, la integración de disipadores de calor para dispersar la energía térmica de manera efectiva.Estas mitigaciones reflejan una comprensión práctica de los desafíos que plantea la gestión térmica, donde los circuitos de precisión son vulnerables a la degradación del rendimiento en condiciones de calor mal gestionadas.

Un área de interés en evolución rodea la optimización del diseño de transistores de paso.Los avances en materiales semiconductores, junto con configuraciones geométricas innovadoras, tienen potencial para reducir las pérdidas térmicas.Por ejemplo, aprovechar materiales más nuevos con mejor conducción del calor o reestructurar el diseño del transistor podría cerrar gradualmente las brechas de eficiencia que históricamente han limitado la eficacia de los LDO.Los avances en la microfabricación y la ciencia de los materiales continúan anunciando posibilidades para redefinir lo que se puede lograr con estos dispositivos.

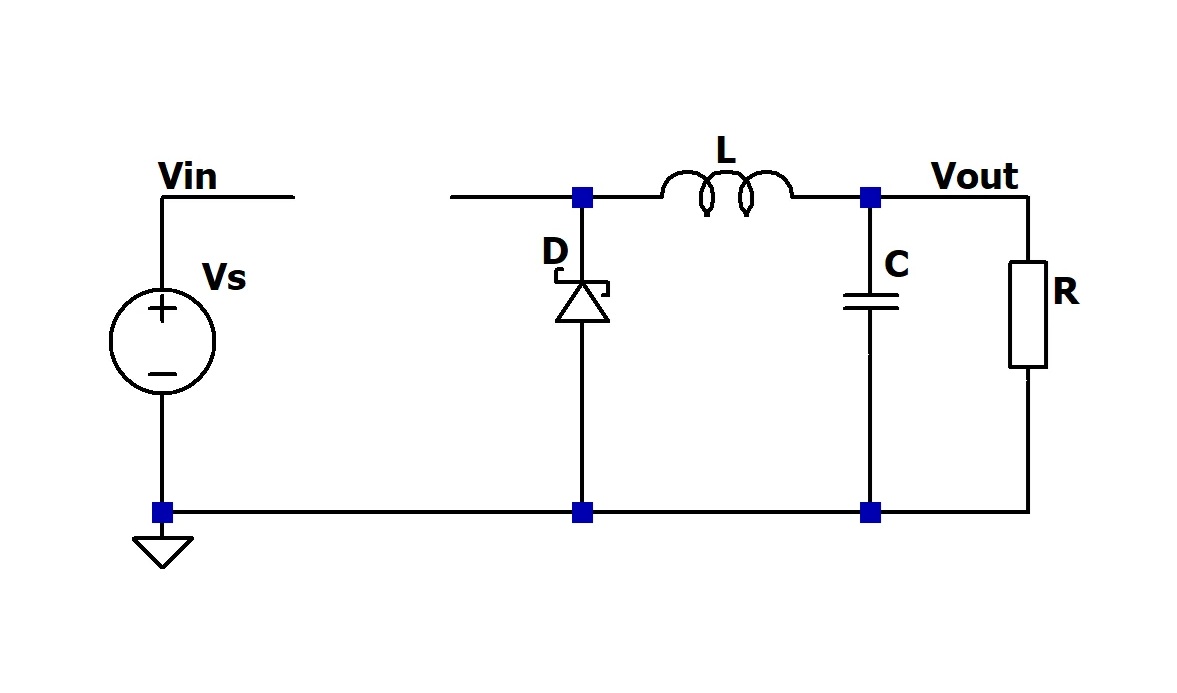

Operación del convertidor reductor

Los convertidores reductores funcionan según el principio de almacenamiento de energía y liberación en fases temporales, un proceso regido por el uso de tecnología de conmutación.

• Durante la fase "ON", un inductor acumula energía suministrada por la fuente de voltaje de entrada, generando un campo magnético a medida que fluye la corriente.

• En la siguiente fase "OFF", el colapso de este campo magnético impulsa la energía almacenada hacia la carga, facilitado por un diodo o MOSFET síncrono.

El convertidor incorpora un mecanismo de retroalimentación que rastrea incesantemente los niveles de voltaje de salida.Al ajustar el ciclo de trabajo de la modulación de ancho de pulso (PWM), el sistema regula el voltaje de salida con alta precisión, mostrando una eficiencia notable en condiciones de entrada variables y cargas de alta corriente.

Sus capacidades compactas y eficientes de regulación de energía muestran por qué los convertidores reductores destacan en implementaciones del mundo real.

• Las unidades de procesamiento de gráficos (GPU), con perfiles de potencia exigentes, se benefician ampliamente de la capacidad del convertidor para manejar transitorios rápidos y convertir altos voltajes de entrada en niveles de salida más bajos y más utilizables.

• Los dispositivos móviles aprovechan la versatilidad de estos convertidores para garantizar una funcionalidad estable en escenarios de uso fluctuantes.

Un aspecto notable del diseño del convertidor reductor reside en la selección de los componentes pasivos centrales: inductores y condensadores.Dar prioridad a componentes con baja resistencia y efectos parásitos mínimos mitiga directamente las pérdidas de energía y mejora la eficiencia general del sistema.Además, la introducción de MOSFET síncronos en lugar de diodos tradicionales eleva aún más el rendimiento.Este cambio reduce las pérdidas de conducción durante la fase "OFF", lo que muestra cómo incluso los refinamientos incrementales del diseño pueden generar mejoras significativas en la eficiencia en aplicaciones prácticas.

De cara al futuro, los convertidores de dinero están experimentando una infusión de metodologías de diseño inteligentes.

• El auge de los controladores digitales avanzados permite realizar ajustes del sistema en tiempo real, fomentando un funcionamiento fiable bajo cargas fluctuantes.

• La investigación sobre algoritmos de ciclos de trabajo adaptativos se esfuerza por mejorar la eficiencia operativa, incluso en escenarios donde las cargas varían dinámicamente.

A medida que estos avances se integran en los diseños convencionales, redefinen los puntos de referencia para equilibrar la eficiencia, el rendimiento y la flexibilidad operativa.La exploración continua de diseños conscientes de la energía y sistemas de control inteligentes afirma el enfoque de la industria en impulsar la innovación y al mismo tiempo satisfacer las demandas de eficiencia energética de las aplicaciones modernas.

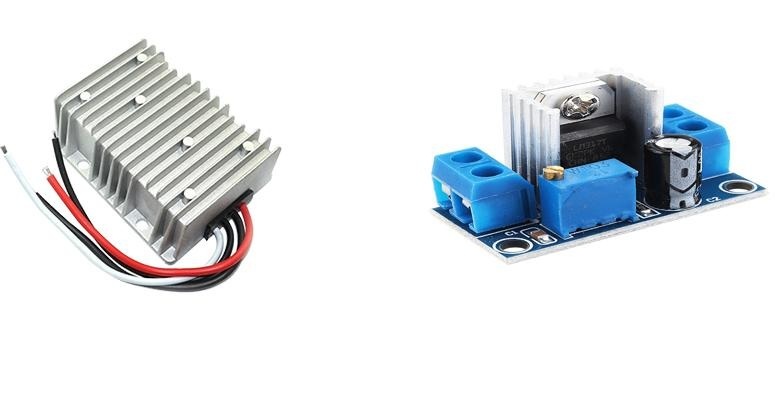

La comparación de LDO y Buck Converter

LDO

Los reguladores lineales (LDO) son reconocidos por su capacidad para generar salidas de ruido ultrabajo, ofrecer respuestas transitorias rápidas y mantener una complejidad mínima del circuito.Estos atributos los posicionan como candidatos ideales para alimentar circuitos de RF sensibles, sistemas de audio avanzados y componentes analógicos que requieren una regulación de voltaje de alta precisión.Además, su naturaleza compacta facilita la integración en dispositivos electrónicos donde las limitaciones espaciales son un factor determinante.

A pesar de sus ventajas, los LDO enfrentan limitaciones notables cuando tienen que manejar diferencias de voltaje sustanciales o salidas de alta potencia.Un problema importante es la disipación térmica, donde la caída de voltaje genera un calor excesivo, lo que potencialmente compromete tanto la eficiencia operativa como la vida útil del sistema.Para abordar esto se requieren estrategias proactivas de gestión térmica, como la incorporación de disipadores de calor de alta eficiencia, la implementación de materiales de interfaz térmica avanzados o la adopción de soluciones de embalaje innovadoras adaptadas a la dispersión del calor.

Al diseñar sistemas con requisitos de entrega de corriente considerables, céntrese en técnicas que garanticen un rendimiento confiable sin sobrecargar la envoltura térmica.Estos métodos muestran la necesidad de rutas térmicas diseñadas con precisión que protejan el sistema en diversas condiciones operativas.

Convertidor de dólares

Los convertidores reductores, que utilizan principios de conmutación, se destacan por reducir altos voltajes de entrada a niveles de salida manejables con una eficiencia energética excepcional.Al minimizar las pérdidas de energía durante la conversión de voltaje, respaldan el funcionamiento confiable de sistemas de alto rendimiento, incluidos módulos de alimentación de CPU, electrónica automotriz y dispositivos móviles modernos.Su capacidad para abordar importantes complejidades energéticas y al mismo tiempo mantener bajo control la generación de calor es útil en aplicaciones exigentes.

Sin embargo, la integración de convertidores reductores no está exenta de desafíos.La dependencia de componentes como inductores, condensadores e interruptores introduce notables complejidades en el diseño de circuitos.Además, las operaciones de conmutación de alta frecuencia generan ruido que puede interferir con equipos sensibles.Para contrarrestar esto, las técnicas de supresión de ruido específicas incluyen diseños de condensadores optimizados, métodos de modulación avanzados y diseños de PCB multicapa con componentes de filtrado integrados.

A la complejidad de su diseño se suma el requisito de espacios de PCB más grandes, lo que puede sobrecargar las limitaciones espaciales en los dispositivos modernos.Los componentes pasivos y activos están integrados en placas multicapa para ahorrar espacio y mantener la funcionalidad completa.Estas estrategias de diseño armonizan la compacidad con las demandas operativas, lo que garantiza que los convertidores reductores sirvan para diversas aplicaciones con la máxima eficiencia.

Estrategias de regulación de energía híbrida

Los sistemas de regulación de energía modernos a menudo emplean un enfoque híbrido, integrando LDO y convertidores reductores para lograr una entrega de energía armoniosa caracterizada por la eficiencia y la precisión.Al utilizar convertidores reductores para las reducciones de voltaje requeridas, seguidos de LDO para refinar la salida final, puede abordar simultáneamente los desafíos duales de alta eficiencia energética y requisitos de ruido ultrabajo.Esta metodología resulta esencial en aplicaciones como dispositivos IoT, electrónica portátil y sistemas de comunicación, donde la entrega de energía limpia y estable juega un papel fundamental para mantener un funcionamiento confiable de componentes sensibles.

Abundan los ejemplos de esta estrategia de doble enfoque.En equipos de comunicación de alta velocidad, los convertidores reductores reducen de manera eficiente los rangos de voltaje, minimizando el desperdicio de energía, mientras que los LDO brindan un suministro estable y sin ruido a los módulos de RF.De manera similar, los sistemas de información y entretenimiento para automóviles dependen de convertidores reductores para administrar subsistemas que consumen mucha energía, que se complementan con LDO que garantizan un rendimiento libre de interferencias en amplificadores y pantallas de audio.

El diseño de soluciones de energía híbrida exige una comprensión profunda de múltiples parámetros, como el rendimiento térmico, las limitaciones espaciales, la mitigación del ruido y las demandas actuales.Confiando en herramientas de simulación iterativas y pruebas prácticas para perfeccionar la interacción entre los dos componentes, logrando un equilibrio óptimo entre eficiencia y precisión.Este proceso muestra los esfuerzos creativos y analíticos necesarios para crear sistemas adaptados a aplicaciones específicas y, al mismo tiempo, ampliar los límites de la ingeniería de sistemas de energía.

Aplicaciones de convertidor LDO y Buck

Reguladores de baja caída (LDO)

Los reguladores de baja caída (LDO) se utilizan ampliamente para respaldar el funcionamiento de diversos sistemas que exigen precisión y estabilidad.Su importancia se vuelve evidente en la alimentación de circuitos de RF, convertidores digitales a analógicos (DAC) de precisión, sistemas de audio y dispositivos donde la sensibilidad a la calidad de la energía es un factor definitorio, como los sensores de IoT y las tecnologías portátiles.

En los circuitos de RF, fluctuaciones menores en la entrega de energía pueden afectar gravemente el rendimiento del sistema al introducir ruido no deseado o distorsionar la modulación de la señal.Los LDO proporcionan una solución confiable para mitigar dichas interrupciones y garantizar una integridad constante de la señal.

Para refinar las salidas de energía, los LDO se implementan comúnmente como posreguladores, filtrando el ruido residual de las fuentes de alimentación conmutadas o los convertidores reductores.Esta capa adicional de refinamiento ayuda a proteger los componentes sensibles que son susceptibles a artefactos de ruido de alta frecuencia.

Cuando se utilizan LDO, evaluar su rendimiento térmico es una consideración fundamental.Si bien los LDO son apreciados por su simplicidad y capacidad de entregar energía con bajo nivel de ruido, su eficiencia intrínseca está ligada a la disipación de energía, que se manifiesta en forma de calor.

En dispositivos compactos como dispositivos portátiles o sensores de IoT, gestionar la disipación de calor se convierte en un acto de equilibrio debido a las limitaciones de espacio físico.Se utilizan materiales térmicos avanzados y optimización del diseño para evitar la estrangulación térmica y problemas de confiabilidad a largo plazo.

Convertidores de dólares

Los convertidores reductores se emplean comúnmente en un amplio espectro de aplicaciones, y cada una se beneficia de su capacidad para reducir el voltaje de manera eficiente sin una pérdida excesiva de energía.

En dispositivos portátiles como los teléfonos inteligentes, la eficiente conversión de voltaje mediante convertidores reductores favorece directamente una mayor duración de la batería.Maximizar la experiencia a menudo implica incorporar características como la rectificación sincrónica para minimizar la generación excesiva de calor.

Para entornos automotrices e industriales, los convertidores reductores abordan grandes cambios de nivel de voltaje; los ejemplos incluyen su papel en los sistemas de energía solar.En estos escenarios, los convertidores se adaptan dinámicamente a los niveles de luz fluctuantes, mejorando el flujo de energía para el almacenamiento o la distribución.Los sistemas automotrices dependen además de convertidores reductores para estabilizar la energía de una variedad de subsistemas, desde infoentretenimiento hasta sistemas avanzados de asistencia al conductor (ADAS).La durabilidad de los diseños de convertidores reductores permite un rendimiento confiable incluso en condiciones de alto ruido eléctrico y variabilidad de temperatura.

Los avances en las metodologías de control contemporáneas, como el escalado de voltaje adaptativo o los bucles de control digital, han elevado aún más la utilidad de los convertidores reductores:

Al ofrecer ajustes de voltaje más precisos y respuestas transitorias mejoradas, estas técnicas optimizan los dispositivos para condiciones ambientales o perfiles de energía específicos.

Los convertidores de dinero modernos, que aprovechan estos avances, se integran perfectamente en los ecosistemas de IoT.Aquí, sus capacidades de transición de carga rápida y su tamaño compacto se utilizan para dispositivos que requieren un rendimiento constante bajo demandas fluctuantes.

Guía de selección de convertidores LDO y Buck

Factores a considerar al elegir un regulador LDO

Integridad de la señal y sensibilidad de la aplicación: para operaciones que involucran circuitos analógicos o de RF sensibles, céntrese en atributos de bajo ruido y alto PSRR.Estas características ayudan a preservar la claridad de la señal al minimizar la interferencia, que se utiliza en aplicaciones como procesamiento de audio, módulos de comunicación inalámbrica y sensores de precisión.

Consideraciones sobre la caída de voltaje: utilice reguladores LDO cuando la diferencia de voltaje entre la entrada y la salida siga siendo menor (menos de 1 V).Este escenario surge a menudo en configuraciones donde el voltaje de entrada coincide estrechamente con el voltaje de funcionamiento deseado, lo que simplifica la administración de energía y evita complicaciones de diseño innecesarias.

Gestión térmica en escenarios de baja corriente: en diseños con requisitos de corriente mínimos, donde la disipación de calor es una consideración clave, los LDO brindan una solución sencilla y eficiente.Operan generando calor proporcionalmente a la caída de voltaje y corriente.Por ejemplo, los dispositivos electrónicos portátiles con presupuestos de energía limitados se benefician de la simplicidad, las formas compactas y los bajos requisitos de energía de los LDO.

Diseños conscientes del espacio: al combatir las limitaciones espaciales, los reguladores LDO brillan debido a su pequeño tamaño y su facilidad de integración en diseños reducidos.Dispositivos como equipos médicos portátiles o productos electrónicos de consumo compactos a menudo aprovechan la huella reducida de PCB de los LDO, equilibrando la funcionalidad con las limitaciones de espacio físico.

Aspectos de la selección de un convertidor reductor

• Eficiencia y rendimiento térmico bajo cargas de alta corriente

Los convertidores reductores resultan invaluables en aplicaciones que exigen alta eficiencia y una gestión térmica sólida.Estas características los convierten en las soluciones preferidas para dispositivos que consumen mucha energía, como servidores, electrónica automotriz y maquinaria industrial, donde la conservación de energía y la optimización del calor se vuelven esenciales.

• Manejo de reducciones de voltaje significativas

Un convertidor reductor sobresale cuando enfrenta diferenciales de voltaje sustanciales (superiores a 1 V) entre la entrada y la salida.Esto es crucial en sistemas que requieren reducciones significativas, como convertir una fuente de 12 V para suministrar sistemas lógicos de 5 V, lo que garantiza un flujo operativo fluido.

• Ampliación de la vida útil de la batería

Para dispositivos que funcionan con baterías, como computadoras portátiles y teléfonos inteligentes, los convertidores reductores ofrecen un consumo de energía reducido, extendiendo así la vida útil de la batería y mejorando la comodidad para los usuarios finales.Esta funcionalidad ayuda a maximizar el tiempo de ejecución en dispositivos diseñados para priorizar la movilidad.

• Cómo lidiar con el ruido de conmutación y la complejidad del diseño

Los diseños que pueden adaptarse al ruido de conmutación y a diseños complejos de PCB son candidatos ideales para convertidores reductores.A pesar de introducir ondulaciones y ruido, muchas aplicaciones, como controladores de motores y controladores LED, emplean filtrado y optimización del diseño para contrarrestar estos efectos de manera efectiva.Estas fortalezas inherentes hacen que los convertidores reductores sean altamente adaptables para sistemas que puedan cumplir con las complejidades de su diseño.

Recomendaciones de productos

Reguladores LDO

• Texas Instruments TPS7A0233PYCHR

Texas Instruments TPS7A0233PYCHR es una opción notable para aplicaciones que requieren una corriente de reposo ultrabaja, ya que prolonga la vida útil de la batería al reducir el consumo de energía durante los estados de inactividad.Esta característica lo hace adecuado para dispositivos que funcionan con baterías, especialmente diseños compactos donde la eficiencia energética influye directamente en la satisfacción y la funcionalidad.Para dispositivos con limitaciones de espacio, como dispositivos electrónicos portátiles y sistemas IoT portátiles, su perfil físico optimizado garantiza una integración perfecta.En particular, su implementación en tecnología de sensores médicos muestra su capacidad para soportar ciclos operativos extendidos, aliviando las interrupciones causadas por la recarga frecuente de la batería.Este regulador equilibra eficazmente la precisión técnica con la necesidad práctica de un mantenimiento mínimo.

• Dispositivos analógicos LT3080EQ

Analog Devices LT3080EQ brilla con su salida ajustable, lo que permite una calibración de voltaje precisa que se alinea con diversas especificaciones del sistema.Esta adaptabilidad simplifica el diseño de circuitos al reducir la necesidad de componentes suplementarios, fomentando diseños eficientes y manteniendo un filtrado de ruido robusto para una estabilidad superior.Su capacidad de rechazo de ruido sirve como un activo clave en aplicaciones que priorizan la claridad de la señal, como sistemas de amplificación de audio o módulos de comunicación.Durante la creación de prototipos avanzados, el componente demuestra constantemente su capacidad para preservar la integridad de la señal en escenarios de operación de alta frecuencia, validando su utilidad para la electrónica de nivel profesional.A través de este desempeño, respalda la búsqueda de confiabilidad constante y refinamiento tecnológico en casos de uso exigentes.

Convertidores de dólares

• Texas Instruments LM2596

Texas Instruments LM2596 ofrece una conversión reductora eficiente, que se alinea bien con las demandas actuales moderadas en diversas aplicaciones de electrónica de consumo.Al admitir diversos rangos de voltaje de entrada, resulta adaptable a una variedad de dispositivos, incluidos televisores y controladores domésticos inteligentes.El LM2596 muestra confiabilidad operativa que se traduce en temperaturas más frías del dispositivo y requisitos reducidos de administración térmica.Estas ventajas prácticas enfatizan su papel como solución versátil para aplicaciones económicas pero eficientes.La usabilidad del convertidor resuena entre quienes buscan un equilibrio entre rendimiento y diseño pragmático.

• Dispositivos analógicos LTC3605

Analog Devices LTC3605 utiliza un diseño síncrono para mejorar la respuesta transitoria, proporcionando estabilidad para sistemas que consumen mucha energía, como servidores o entornos de automatización industrial.Su eficacia para adaptarse a cambios abruptos de carga lo convierte en un componente importante para escenarios donde el rendimiento dinámico es un factor determinante.Las observaciones de las pruebas de campo ilustran su funcionamiento confiable en entornos con demandas de energía agresivas, incluidos sistemas robóticos y controladores de motores.El LTC3605 se destaca en mitigar caídas y caídas de voltaje durante sobretensiones operativas, lo que garantiza una entrega de energía constante incluso bajo estrés intenso.Esta resiliencia solidifica su idoneidad para aplicaciones que desafían a los componentes a mantener una funcionalidad perfecta en condiciones de misión crítica.

Conclusión

Los LDO y los convertidores reductores desempeñan funciones diferentes pero complementarias en la regulación de la energía.Los LDO son más adecuados para aplicaciones de bajo ruido, baja potencia y pequeña diferencia de voltaje, mientras que los convertidores reductores brindan alta eficiencia para conversiones de voltaje más grandes y cargas más altas.Cada uno tiene sus ventajas y desventajas en términos de calor, eficiencia y complejidad del diseño.El artículo muestra que la selección adecuada depende de los requisitos del sistema, como la sensibilidad al ruido, el nivel de potencia y las limitaciones de espacio.En muchos diseños modernos, la combinación de ambas soluciones ayuda a lograr un equilibrio entre eficiencia y una producción limpia y estable.

Preguntas frecuentes [FAQ]

1. ¿Cuándo es un LDO más eficiente que un convertidor reductor?

Un LDO es más eficiente cuando el voltaje de entrada es sólo ligeramente superior al voltaje de salida.En este caso, la caída de tensión es pequeña, por lo que la pérdida de potencia es baja.También se prefiere en aplicaciones de baja corriente y sensibles al ruido donde la simplicidad y la salida limpia son más importantes que la eficiencia.

2. ¿Cómo calculo la disipación de potencia del LDO?

La disipación de potencia del LDO se calcula utilizando la caída de voltaje en el regulador y la corriente de salida.La fórmula es P.

diss =(Vin−Vsal)×Isalida.Una mayor diferencia de voltaje o una mayor corriente aumentan la pérdida de calor.

3. ¿Qué causa el ruido de conmutación en los convertidores reductores?

El ruido de conmutación en los convertidores reductores se debe al rápido encendido y apagado del MOSFET.Esto crea cambios rápidos de voltaje y corriente, que generan interferencias electromagnéticas y ondulaciones en la salida.

4. ¿Se pueden utilizar varios LDO para lograr eficiencia durante caídas de voltaje prolongadas?

El uso de varios LDO en serie no mejora la eficiencia.La pérdida total de energía sigue siendo la misma porque la caída de voltaje simplemente se divide entre etapas.Puede ayudar con la distribución del calor, pero no con la eficiencia.

5. ¿Qué relevancia tiene PSRR al seleccionar un LDO para circuitos analógicos?

PSRR es muy importante para los circuitos analógicos porque muestra qué tan bien el LDO puede rechazar el ruido del suministro de entrada.Un PSRR alto garantiza una salida limpia y estable, lo cual es fundamental para aplicaciones sensibles como audio, sensores y circuitos de RF.
