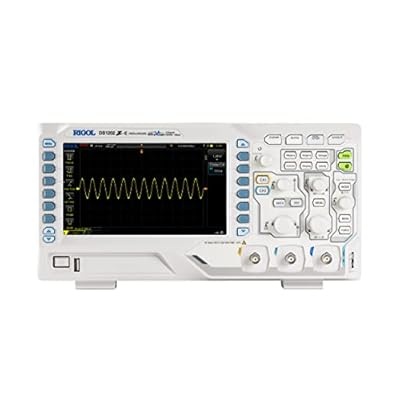

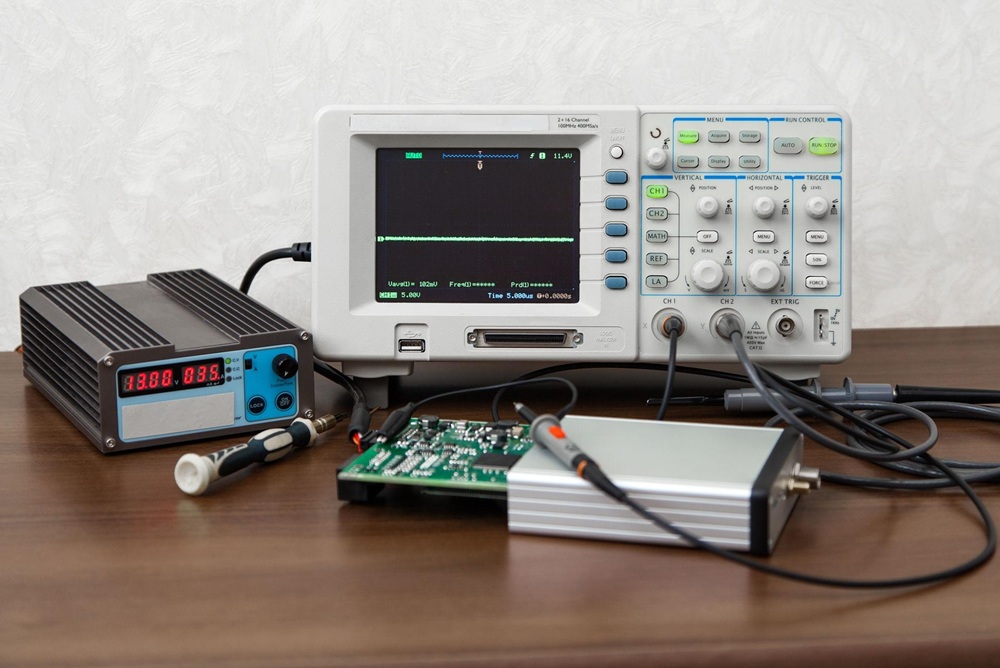

Osciloscopio explicado, cómo funciona, medición de señales y pruebas prácticas

Un osciloscopio es un instrumento de prueba electrónico que se utiliza para mostrar señales eléctricas como formas de onda para poder observar cómo cambia el voltaje con el tiempo.A diferencia de los instrumentos que muestran sólo valores numéricos, un osciloscopio revela la forma de la onda, el comportamiento de sincronización, las transiciones de pulso, el ruido, los fallos y la estabilidad de la señal directamente en la pantalla, lo que lo convierte en una de las herramientas más importantes para las pruebas y la resolución de problemas electrónicos.Los osciloscopios modernos admiten medición de formas de onda, almacenamiento, análisis automatizado, activación, decodificación de protocolos y monitoreo de señales a largo plazo en aplicaciones como sistemas integrados, equipos de comunicación, electrónica automotriz, electrónica de potencia y sistemas de control industrial.Este artículo explica cómo funcionan los osciloscopios, cómo se realizan las mediciones de formas de onda, cómo se puede optimizar el rendimiento, cómo elegir el osciloscopio adecuado y los problemas de medición comunes que encuentran los usuarios durante entornos de prueba reales.

Catálogo

¿Qué es un osciloscopio y qué mide?

Un osciloscopio es un instrumento electrónico que muestra señales eléctricas como formas de onda visibles en una pantalla.Las versiones anteriores se conocían como oscilógrafos.Cuando una señal ingresa al osciloscopio a través de una sonda, el instrumento rastrea continuamente cómo el voltaje aumenta, cae, se repite o cambia repentinamente con el tiempo.En lugar de leer números únicamente, puede ver directamente el movimiento y la forma de la señal a medida que ocurre.Esto hace que sea mucho más fácil identificar señales inestables, ruido, errores de sincronización o comportamiento anormal del pulso durante las pruebas y la resolución de problemas.

La pantalla muestra el voltaje en el eje vertical y el tiempo en el eje horizontal.A medida que la señal se mueve por la pantalla, la forma de onda revela información importante como amplitud, frecuencia, sincronización, ancho de pulso, tiempo de subida y estabilidad de la señal.La escala de voltaje, la base de tiempo y los ajustes de disparo a menudo se ajustan paso a paso para estabilizar la forma de onda y ver los pequeños detalles de la señal con mayor claridad.Una forma de onda estable permite una observación precisa de la actividad eléctrica repetitiva, mientras que el control de disparo rápido ayuda a capturar eventos transitorios repentinos que pueden aparecer durante solo una fracción de segundo.

Cómo muestra un osciloscopio el voltaje a lo largo del tiempo

Un osciloscopio funciona convirtiendo la actividad eléctrica en un patrón de señal visual.Primero se conecta una sonda a un circuito, sensor o punto de prueba.La sonda capta el voltaje eléctrico cambiante y lo envía a la etapa de entrada del osciloscopio.Dentro del instrumento, la señal pasa por circuitos de amplificación y procesamiento que la preparan para su visualización.Luego, la forma de onda se dibuja a través de la pantalla en tiempo real, para seguir el comportamiento de la señal continuamente mientras funciona el circuito.

En los osciloscopios analógicos tradicionales, la forma de onda se mostraba mediante un tubo de rayos catódicos (CRT).La señal entrante controlaba el movimiento de un haz de electrones, que recorría la pantalla y trazaba la forma de onda directamente.Los osciloscopios digitales modernos funcionan de manera diferente.Muestrean rápidamente la señal entrante miles o incluso millones de veces por segundo, convierten esas muestras en datos digitales y procesan la información utilizando electrónica de alta velocidad.Este método digital mejora la precisión de las mediciones, el almacenamiento de formas de onda, la comparación de señales y el análisis a largo plazo.Las señales se pueden pausar, las secciones de formas de onda se pueden ampliar, los eventos capturados se pueden almacenar y los datos de medición se pueden transferir a computadoras para su posterior análisis.

Osciloscopios analógicos, digitales y especializados

Los osciloscopios están diseñados para diferentes entornos de prueba y condiciones de señal.Los osciloscopios analógicos son valorados por su visualización continua de formas de onda en tiempo real y su funcionamiento sencillo.Los osciloscopios digitales son ahora más comunes porque proporcionan mayor precisión, mediciones automáticas, almacenamiento de formas de onda y funciones de análisis avanzadas.

Algunos instrumentos están optimizados para tareas especializadas.Los osciloscopios con memoria almacenan formas de onda capturadas para su posterior revisión, lo que resulta útil al analizar eventos irregulares o de corta duración.Los osciloscopios de muestreo están diseñados para señales de frecuencia extremadamente alta que requieren técnicas de adquisición muy rápidas.Los osciloscopios de trazas múltiples pueden mostrar varias señales al mismo tiempo para comparar las relaciones de temporización entre diferentes partes de un circuito.También hay modelos especializados y de propósito mixto creados para sistemas integrados, equipos de comunicación, diagnóstico automotriz y pruebas de electrónica de potencia.

Aplicaciones y ventajas comunes del osciloscopio

Los osciloscopios se utilizan ampliamente en electrónica, telecomunicaciones, sistemas automotrices, equipos de control industrial, desarrollo integrado, electrónica de potencia y laboratorios educativos.Durante las pruebas de circuitos, los técnicos suelen conectar sondas a diferentes puntos de un sistema, una por una, observando cómo cambia la forma de onda a medida que los componentes operan juntos.Esta retroalimentación visual directa ayuda a identificar componentes defectuosos, fuentes de alimentación inestables, sincronización incorrecta o errores de comunicación mucho más rápido que confiar únicamente en mediciones numéricas.

Una de las principales ventajas de un osciloscopio es su capacidad para capturar tanto señales repetitivas como eventos que cambian rápidamente.Puede medir voltaje, frecuencia, tiempo de subida, ancho de pulso, relaciones de fase y distorsión de señal con alta precisión.También se puede monitorizar cualquier actividad física que pueda convertirse en una señal eléctrica.Esto incluye sonido, vibración, presión, temperatura y varias salidas de sensores.Al mostrar estas señales como formas de onda, el osciloscopio examina el comportamiento dinámico del sistema en tiempo real y detecta problemas que de otro modo permanecerían ocultos.

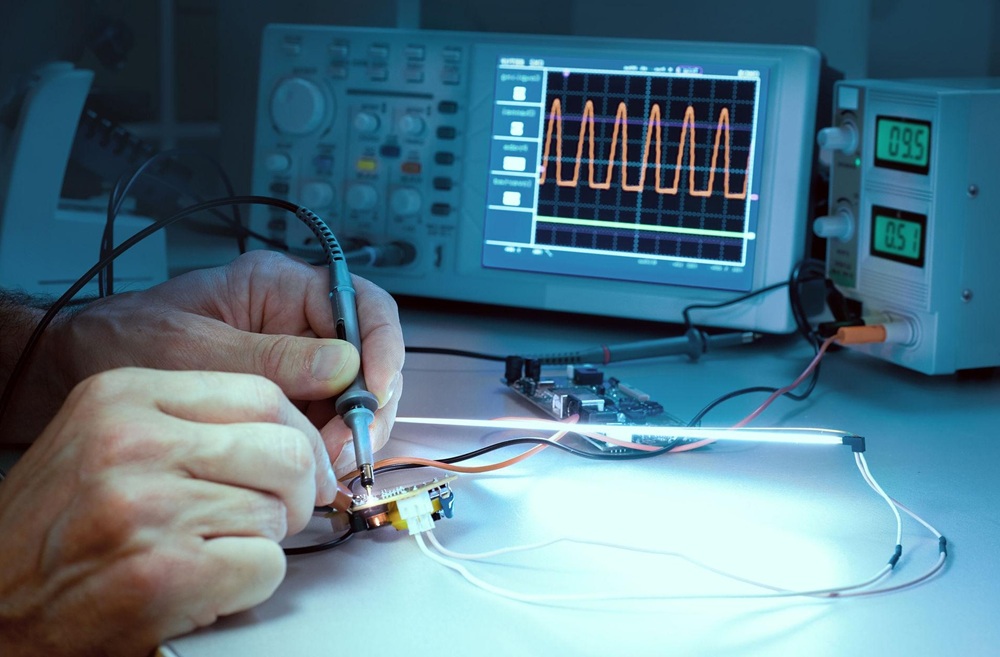

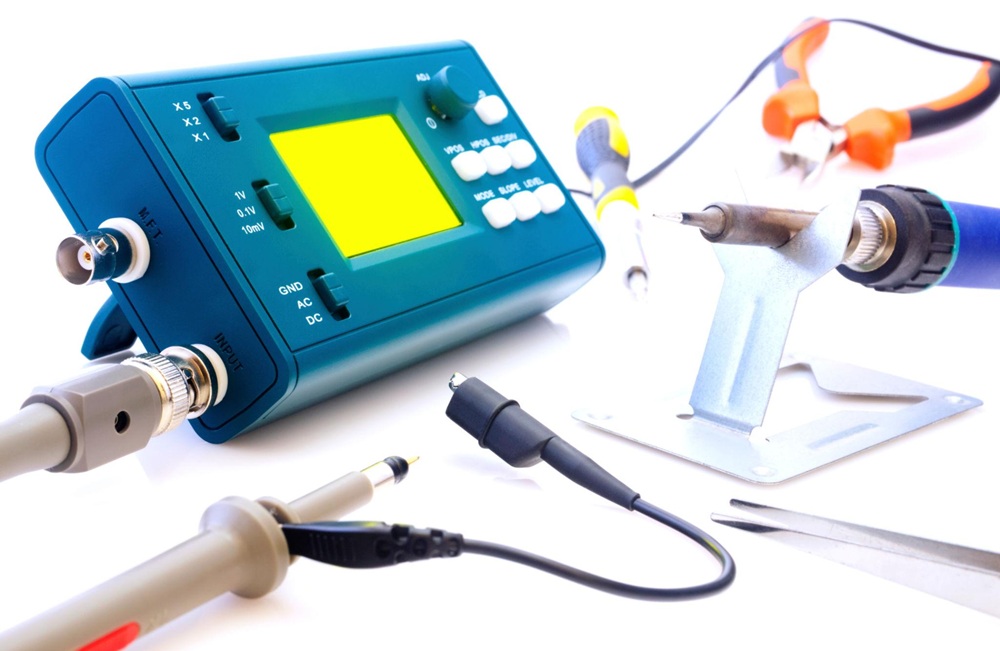

Cómo funciona un osciloscopio en medidas reales

Antes de medir señales, generalmente se revisan primero el diseño del osciloscopio y las secciones de control.Los osciloscopios modernos agrupan los controles por función para acelerar el ajuste de la forma de onda durante las pruebas.El escalado de la señal, el disparo, las herramientas de medición y las funciones de almacenamiento se ajustan repetidamente hasta que la forma de onda se vuelve estable, clara y lista para el análisis.

Un proceso de medición típico comienza conectando la sonda, seleccionando el canal de entrada, ajustando la escala de voltaje y configurando la base de tiempo.Una vez que la forma de onda aparece en la pantalla, la configuración del disparador se refina para evitar que la señal se desvíe o salte por la pantalla.Después de la estabilización, se pueden examinar con mayor precisión mediciones como voltaje, frecuencia, ancho de pulso, tiempo de subida y relaciones de sincronización.

Entrada de señal, sondas y controles básicos

El funcionamiento del osciloscopio suele comenzar con la propia conexión de la señal.La punta de la sonda está conectada al punto de prueba, mientras que el clip de tierra está conectado a la referencia de tierra del circuito.Una conexión a tierra deficiente puede introducir ruido, inestabilidad en la forma de onda o mediciones distorsionadas, por lo que normalmente la conexión a tierra se verifica cuidadosamente antes de comenzar cualquier análisis detallado.

El área frontal del osciloscopio contiene los controles utilizados con más frecuencia durante las pruebas.La pantalla muestra la forma de onda en tiempo real, mientras que las perillas, botones y teclas de menú circundantes permiten ajustes rápidos durante la medición.Los conectores de entrada analógica, los terminales de compensación de la sonda, los puertos USB, los controles de configuración automática y los botones Ejecutar/Parar generalmente se agrupan alrededor de la pantalla para un acceso más rápido durante la resolución de problemas.

Los osciloscopios modernos también incluyen interfaces de comunicación y conexión externa que amplían la funcionalidad más allá de la visualización básica de formas de onda.Muchos modelos proporcionan puertos LAN, interfaces de dispositivos USB, salidas de activación y terminales de salida Pasa/Falla para automatización y control remoto.Durante las pruebas, las capturas de pantalla de formas de onda, los archivos de medición CSV y los datos de señales capturadas se pueden transferir directamente a una computadora para su documentación o análisis más profundo.En entornos automatizados, las salidas del disparador suelen estar sincronizadas con otros instrumentos para que varios dispositivos puedan funcionar juntos durante las mediciones.

Ajustes horizontales, verticales y de disparo

Los controles horizontal, vertical y de disparo funcionan juntos continuamente durante la configuración de la forma de onda.Estas secciones rara vez se ajustan por separado porque la estabilidad de la señal y la claridad de la visualización dependen del equilibrio de las tres juntas.

Los controles verticales ajustan la amplitud de la forma de onda y la posición de la pantalla.Después de conectar la sonda, se gira la perilla de escala de voltaje hasta que la forma de onda ocupa una parte clara de la pantalla sin sobrepasar los límites de la pantalla.Si la forma de onda parece demasiado pequeña, el rango de voltaje se reduce para que los detalles de la señal más pequeños sean más fáciles de inspeccionar.Si la forma de onda excede la altura de la pantalla, el rango aumenta para evitar distorsiones en la pantalla.Los controles de posición mueven la forma de onda hacia arriba o hacia abajo, lo que resulta especialmente útil al comparar múltiples señales simultáneamente.

Los controles horizontales gestionan la sincronización de las formas de onda en la pantalla.El ajuste de la base de tiempo cambia la cantidad de tiempo que representa cada división de la pantalla.Las señales digitales rápidas a menudo requieren escalas de tiempo más cortas para revelar pulsos estrechos y bordes de transición con mayor claridad, mientras que las señales más lentas requieren escalas de tiempo más largas para observar el movimiento gradual de las formas de onda durante períodos prolongados.Los controles de posición horizontal desplazan la forma de onda hacia la izquierda o hacia la derecha para que los eventos importantes puedan alinearse con la cuadrícula de la pantalla para un análisis de sincronización más preciso.Algunos osciloscopios también incluyen modos de giro o desplazamiento para un monitoreo de larga duración.

Los controles de disparo estabilizan la visualización de la forma de onda definiendo cuándo comienza la captura de la forma de onda.Sin una activación adecuada, la señal puede desplazarse continuamente por la pantalla, dificultando la observación detallada.Se selecciona Automático, Normal o Disparo único para ajustar el nivel de disparo a un punto de voltaje específico dentro del rango de la señal.Cada vez que la forma de onda cruza ese punto, la adquisición comienza desde la misma ubicación, manteniendo la forma de onda estable en la pantalla.El disparo de flanco ascendente se usa comúnmente para señales repetitivas, mientras que el disparo de disparo único se prefiere cuando se capturan fallas, pulsos faltantes o picos repentinos de voltaje que ocurren solo una vez.

Medición y análisis de formas de onda

Una vez que la forma de onda se estabiliza, la configuración de la pantalla se ajusta para la medición y el análisis.La función de configuración automática se utiliza a menudo primero porque ajusta automáticamente la escala de voltaje, la configuración de la base de tiempo y la configuración del disparador para producir una forma de onda utilizable rápidamente.Esto proporciona un punto de partida que luego se puede ajustar manualmente para un análisis más preciso.

Durante la resolución de problemas, los modos Ejecutar y Detener se cambian con frecuencia mientras se verifica el comportamiento de la señal.Pausar la forma de onda permite una inspección más cercana de las relaciones de sincronización, sobrepasos, timbres, distorsión del pulso y ruido que pueden ser difíciles de observar durante las actualizaciones continuas de la pantalla.

Los osciloscopios digitales modernos pueden medir automáticamente parámetros como el voltaje máximo, la frecuencia, el ancho del pulso, el tiempo de subida y los intervalos de sincronización.Muchos modelos muestran estos valores directamente en la pantalla mientras la adquisición de formas de onda continúa en tiempo real.Algunos osciloscopios también incluyen funciones matemáticas de formas de onda, almacenamiento de formas de onda de referencia, controles de zoom y herramientas de comparación de señales para un análisis detallado de las señales durante la depuración y la verificación de fallas.Durante las pruebas de señales de alta velocidad, a menudo se amplían pequeñas secciones de forma de onda para inspeccionar más de cerca las transiciones de bordes, los timbres, los sobreimpulsos y el ruido transitorio.

Funciones de almacenamiento, recuperación y transferencia de datos

Los osciloscopios digitales modernos pueden almacenar formas de onda, capturas de pantalla, configuraciones de instrumentos y archivos de medición CSV utilizando la memoria interna o dispositivos de almacenamiento USB externos.Durante las pruebas, los datos de forma de onda a menudo se guardan antes de cambiar las sondas, ajustar la configuración del disparador o volver a conectar los circuitos.Esto permite revisar mediciones anteriores más tarde sin tener que repetir todo el proceso de configuración.

Las formas de onda almacenadas también se pueden comparar con señales recién capturadas durante la resolución de problemas para identificar diferencias de sincronización, variaciones de voltaje o comportamiento operativo inestable de manera más eficiente.Muchos osciloscopios incluyen puertos USB Host en el panel frontal para una rápida transferencia de archivos.Después de insertar una unidad USB, las capturas de pantalla y los datos de formas de onda se pueden guardar directamente a través del menú de pantalla y luego abrirse en una computadora para generar informes, documentación o un análisis de señal más profundo.

Cómo optimizar el rendimiento del osciloscopio

Mejorar el rendimiento del osciloscopio no consiste sólo en utilizar hardware más rápido.En muchos casos, el rendimiento depende de cómo esté configurado el instrumento antes de que comiencen las pruebas.Un ajuste cuidadoso de la configuración de adquisición, el procesamiento de formas de onda, los métodos de almacenamiento y el comportamiento de calibración puede mejorar significativamente la velocidad de captura de formas de onda, reducir el tiempo de espera y mantener mediciones estables durante largas sesiones de prueba.

Una configuración bien optimizada también hace que el funcionamiento de la forma de onda sea más fluido durante la resolución de problemas.Las señales aparecen más rápido en la pantalla, las actualizaciones de formas de onda responden mejor y los resultados de las mediciones se pueden recopilar con menos interrupciones.En entornos de pruebas automatizadas, una optimización adecuada ayuda a reducir los retrasos entre el osciloscopio y los sistemas externos, especialmente cuando se procesan continuamente grandes cantidades de datos de formas de onda.

Comience con una configuración limpia y estable

Un método de optimización común es comenzar desde una condición operativa conocida.Antes de conectar la señal de prueba, el osciloscopio suele restaurarse a su configuración predeterminada o primero se carga un archivo de configuración guardado.Esto evita que configuraciones antiguas interfieran con nuevas mediciones y ayuda a mantener condiciones de prueba consistentes en experimentos repetidos.

Una vez cargada la configuración, las funciones innecesarias generalmente se desactivan una por una.Los canales de entrada no utilizados, las mediciones automáticas, las operaciones matemáticas de formas de onda, las funciones de decodificación y las herramientas de análisis consumen recursos de procesamiento incluso cuando no se necesitan activamente.Desactivar estas funciones reduce la carga de procesamiento interno y permite que el osciloscopio responda más rápidamente durante la adquisición.

Por ejemplo, cuando solo se mide una señal, los canales no utilizados a menudo se desactivan en lugar de dejarse activos en segundo plano.Esto reduce la actividad de representación de formas de onda y mejora la eficiencia de la adquisición, especialmente durante mediciones de alta velocidad.

Reducir los retrasos en el procesamiento y la comunicación

Durante la adquisición de formas de onda, el osciloscopio procesa continuamente los datos entrantes mientras actualiza la pantalla y se comunica con sistemas externos.Si demasiadas tareas de procesamiento operan simultáneamente, la velocidad de captura de formas de onda y la capacidad de respuesta del sistema pueden disminuir gradualmente.

Para mejorar el rendimiento, algunos osciloscopios permiten que el sistema de visualización se desactive parcial o completamente mientras la adquisición de formas de onda continúa internamente.En este modo, se gastan menos recursos en actualizar gráficos, lo que permite que el osciloscopio se centre más directamente en el procesamiento de disparo, la captura de señales, el almacenamiento de formas de onda y el análisis interno.Este enfoque es especialmente útil en pruebas de producción automatizadas donde los operadores no necesitan monitorear la forma de onda continuamente.

Los archivos de formas de onda grandes también pueden crear cuellos de botella en la transferencia.Cuando cada forma de onda se transmite inmediatamente a una computadora externa, los retrasos en la comunicación se acumulan y reducen la eficiencia de las pruebas.Por lo tanto, muchos osciloscopios procesan primero internamente las mediciones de formas de onda.En lugar de transferir conjuntos de datos completos de formas de onda, el instrumento calcula valores como frecuencia, tiempo de subida, ancho de pulso y voltaje máximo internamente y luego transfiere solo los resultados finales de la medición.Esto reduce en gran medida el tráfico de comunicaciones y acorta el tiempo de transferencia.

Para la captura repetida de formas de onda, a menudo se habilita el modo de adquisición de secuencia.Primero se almacenan múltiples segmentos de forma de onda en la memoria interna y luego se transfieren en lotes agrupados.Esto reduce las interrupciones repetidas de la comunicación entre capturas y mejora la velocidad general de adquisición.Algunos osciloscopios también admiten el almacenamiento directo de formas de onda en la memoria interna, unidades de estado sólido o discos duros locales para que las mediciones puedan continuar sin esperar transferencias externas inmediatas.

La velocidad de comunicación entre el osciloscopio y las computadoras externas también afecta el rendimiento general.En los sistemas automatizados, los datos y los comandos de forma de onda viajan continuamente a través de conexiones USB o de red, lo que puede introducir retrasos notables durante las pruebas de alta velocidad.Algunos osciloscopios avanzados reducen esta sobrecarga al permitir que el software de control se ejecute directamente dentro del sistema operativo del osciloscopio.Debido a que el procesamiento de formas de onda y el control del software ocurren dentro del mismo dispositivo, la respuesta a los comandos se vuelve más rápida y el manejo de datos se vuelve más eficiente.

El rendimiento puede mejorar aún más cuando se minimizan los cálculos innecesarios en tiempo real y las funciones de análisis inactivas.El número de tareas de procesamiento activas suele reducirse para que el osciloscopio pueda centrarse en una adquisición de formas de onda más rápida.Las funciones de registro de tendencias también pueden ayudar a reducir los gastos generales de transferencia al almacenar los valores de medición internamente a lo largo del tiempo y transferir conjuntos de datos agrupados más grandes más adelante en lugar de enviar cada medición individual de inmediato.

Mejore la estabilidad de la medición a largo plazo

La optimización del rendimiento también incluye mantener mediciones estables durante largos períodos de funcionamiento.El comportamiento de calibración tiene un efecto directo sobre la precisión de la forma de onda y la continuidad de las pruebas.

Antes de que comiencen las pruebas automatizadas, los ajustes de escala vertical, frecuencia de muestreo y adquisición generalmente se configuran de antemano.Esto permite que la calibración interna finalice antes de que comiencen las mediciones continuas y ayuda a reducir las pausas inesperadas durante la operación.

Los cambios de temperatura dentro del osciloscopio también pueden desencadenar eventos de recalibración automática. En entornos de temperatura ambiente estable, la compensación automática de temperatura a veces se desactiva para reducir las interrupciones innecesarias de la calibración.Sin embargo, este ajuste normalmente se realiza sólo cuando las condiciones de medición se controlan cuidadosamente y ya se ha verificado la precisión de la forma de onda.

Para pruebas de larga duración, mantener condiciones ambientales estables, minimizar los cambios repetidos de configuración y reducir el procesamiento innecesario de formas de onda contribuyen a un rendimiento más confiable del osciloscopio y un análisis de señal más fluido.

Cómo elegir rápidamente el osciloscopio adecuado

Elegir un osciloscopio resulta mucho más fácil cuando los requisitos de la señal están claros desde el principio.Diferentes circuitos producen diferentes comportamientos de forma de onda, por lo que el osciloscopio debe coincidir con las condiciones de prueba reales en lugar de depender únicamente de especificaciones generales.Durante la selección, el ancho de banda, la frecuencia de muestreo, la profundidad de la memoria, la capacidad de activación, el tipo de sonda y las funciones de análisis generalmente se comparan juntas porque estas especificaciones afectan directamente la precisión de la forma de onda y la eficiencia de la depuración.

Un proceso de selección práctico a menudo comienza identificando el tipo de señal, estimando la frecuencia de señal más alta y decidiendo si la medición involucra señales analógicas lentas, bordes digitales rápidos, electrónica de potencia, buses de comunicación o sistemas de señales mixtas.Una vez que estas condiciones estén claras, los modelos inadecuados pueden eliminarse rápidamente.

Comprenda la señal antes de elegir el osciloscopio

El primer paso es comprender exactamente qué tipo de señal se debe medir.Antes de comprobar las especificaciones del osciloscopio, normalmente se examina primero el comportamiento del circuito, la forma de onda esperada, la velocidad de la señal y el entorno operativo.

Varias características de la señal afectan fuertemente la selección del osciloscopio.Estos incluyen el rango de frecuencia, el tiempo de subida, el ancho del pulso, la repetición de la forma de onda, la estabilidad de la señal y la cantidad de canales necesarios.Por ejemplo, depurar una fuente de alimentación de baja frecuencia requiere un rendimiento del osciloscopio muy diferente al de analizar una señal de comunicación de alta velocidad.

Si se deben observar múltiples señales simultáneamente, los canales adicionales se vuelven importantes.Durante el análisis de temporización digital, las señales de reloj, las líneas de datos y los eventos de activación a menudo se comparan uno al lado del otro en la misma pantalla.En estas situaciones, el recuento de canales y la sincronización de formas de onda afectan directamente la velocidad y la eficiencia de la resolución de problemas.

Comprender primero la señal evita gastar demasiado en funciones innecesarias y, al mismo tiempo, evita equipos con poca potencia que no pueden capturar detalles importantes de la forma de onda.

Ancho de banda, frecuencia de muestreo y profundidad de memoria

El ancho de banda, la frecuencia de muestreo y la profundidad de la memoria trabajan juntos durante las mediciones reales del osciloscopio.Estas especificaciones a menudo se enumeran por separado en las hojas de datos, pero generalmente se evalúan juntas porque la precisión de la forma de onda depende de qué tan bien funcionan las tres como un sistema completo.

El ancho de banda determina la frecuencia más alta que el osciloscopio puede medir con precisión.Normalmente se especifica en el punto de -3 dB, donde la amplitud de la señal medida cae a aproximadamente el 70,7% del nivel de la señal original.Para una reproducción confiable de la forma de onda, el ancho de banda del osciloscopio comúnmente se selecciona al menos cinco veces mayor que el componente de frecuencia más alta de la señal.Por ejemplo, las señales que contienen componentes de frecuencia de hasta 100 MHz a menudo se miden utilizando osciloscopios con un ancho de banda de al menos 500 MHz para preservar la forma de onda y la precisión de los bordes.Cuando el ancho de banda es demasiado bajo, los bordes de las formas de onda se redondean, las formas de los pulsos pierden detalles y la información de alta frecuencia puede desaparecer por completo.Estas distorsiones pueden ocultar problemas de señal reales o hacer que las formas de onda saludables parezcan defectuosas durante la depuración.

La frecuencia de muestreo determina cuántas veces por segundo el osciloscopio convierte la señal analógica en datos de forma de onda digital.Las velocidades de muestreo más altas capturan más detalles de las formas de onda y reducen el riesgo de perder pulsos estrechos o eventos de corta duración.En la mayoría de las mediciones prácticas, la frecuencia de muestreo suele establecerse al menos cinco veces más que la frecuencia de señal más alta.También se prefieren relaciones de sobremuestreo más altas para transiciones de borde rápidas y formas de onda complejas.Por ejemplo, medir una señal de 200 MHz normalmente requiere velocidades de muestreo superiores a 1 GS/s para una reconstrucción estable de la forma de onda.Las bajas tasas de muestreo pueden crear problemas de submuestreo donde las formas de onda aparecen distorsionadas, inestables o completamente diferentes del comportamiento real del circuito.Una mayor densidad de muestreo también mejora la precisión del zoom porque quedan más puntos de forma de onda disponibles durante la inspección detallada.

La profundidad de la memoria determina cuántas muestras de formas de onda puede almacenar el osciloscopio durante una sola adquisición.Esto resulta especialmente importante cuando se capturan períodos largos de formas de onda manteniendo una alta resolución de muestreo.La profundidad de la memoria depende directamente tanto de la frecuencia de muestreo como de la cantidad de tiempo de forma de onda que se muestra en la pantalla.

La relación es:

Profundidad de almacenamiento = Frecuencia de muestreo × Tiempo de visualización

Por ejemplo, capturar una forma de onda a 1 GS/s durante 10 ms requiere aproximadamente 10 millones de puntos de muestra de profundidad de memoria.Si la memoria disponible es demasiado pequeña, el osciloscopio puede reducir automáticamente la frecuencia de muestreo durante adquisiciones largas, reduciendo el detalle de la forma de onda y potencialmente ocultando fallos de corta duración o fallas de sincronización.La memoria profunda es especialmente valiosa a la hora de solucionar problemas de señales intermitentes ocultos dentro de grabaciones de formas de onda largas.La capacidad de respuesta del osciloscopio también se verifica cuando la memoria profunda está habilitada porque algunos modelos se vuelven notablemente más lentos con la configuración máxima de memoria.

Calidad de visualización y rendimiento del disparador

La capacidad de respuesta de la pantalla y el rendimiento del disparador afectan directamente la velocidad de depuración y la eficiencia en los sistemas electrónicos.Incluso cuando dos osciloscopios tienen especificaciones similares en papel, el funcionamiento práctico puede parecer muy diferente dependiendo de la velocidad de representación de la forma de onda, la capacidad de respuesta del menú y el comportamiento del disparador.

Una pantalla receptiva permite un ajuste más suave de la forma de onda durante las pruebas.Las formas de onda deben actualizarse rápidamente cuando se cambian las configuraciones de escala, zoom o activación.La actualización rápida de la forma de onda también ayuda a revelar fallos intermitentes que aparecen ocasionalmente.Durante las pruebas, a menudo se comparan la claridad de la forma de onda, la suavidad de la pantalla, el diseño del menú y la legibilidad de la pantalla mientras se ajustan repetidamente las configuraciones de medición.Una pantalla clara y receptiva reduce la fatiga durante largas sesiones de depuración y mejora la velocidad del análisis de formas de onda.

El rendimiento del disparador se vuelve igualmente importante durante la resolución de problemas avanzada.La activación de flanco básica funciona bien para señales repetitivas, pero las tareas de depuración más difíciles a menudo requieren funciones de activación avanzadas capaces de aislar fallos, pulsos estrechos, anchos de pulso anormales, transiciones faltantes o violaciones de sincronización.En lugar de mostrar continuamente toda la actividad de la forma de onda, el osciloscopio se centra únicamente en la condición de disparo seleccionada.

Durante la resolución de problemas, a menudo se dedica mucho tiempo a ajustar las condiciones del disparador porque pequeños cambios en el disparador pueden determinar si los eventos raros de forma de onda aparecen rápidamente o permanecen ocultos durante largos períodos.Para fallas intermitentes, el disparo de disparo único resulta especialmente útil porque el osciloscopio captura el evento anormal una vez y congela la forma de onda para una inspección detallada.El potente rendimiento del disparador mejora en gran medida la eficiencia de depuración en sistemas digitales y circuitos de comunicación de alta velocidad.

Errores comunes del osciloscopio y problemas de medición

Incluso cuando un osciloscopio tiene suficiente ancho de banda y funciones de medición avanzadas, aún pueden aparecer resultados inexactos si la configuración de medición es incorrecta.Muchos problemas de forma de onda no son causados ​​por el circuito en sí, sino por errores de configuración del disparador, conexiones inadecuadas de las sondas, problemas de conexión a tierra o configuraciones incorrectas del osciloscopio.Durante la resolución de problemas, estos errores pueden crear formas de onda engañosas que hacen que un circuito en buen estado parezca defectuoso u oculten problemas de señal reales.

En entornos de prueba reales, a menudo se dedica mucho tiempo a verificar si el comportamiento anormal de la forma de onda es causado por el circuito o por la configuración de medición misma. Comprender los errores más comunes del osciloscopio ayuda a mejorar la precisión de la medición, acelera la depuración y evita el reemplazo innecesario de componentes o modificaciones incorrectas del circuito.

Configuraciones de disparo deficientes y formas de onda inestables

Uno de los problemas más comunes de los osciloscopios es una forma de onda inestable o en continuo movimiento.En muchos casos, esto ocurre porque el sistema de disparo no está configurado correctamente.Sin una activación adecuada, el osciloscopio inicia repetidamente la adquisición de formas de onda en puntos aleatorios dentro del ciclo de la señal, lo que hace que la forma de onda se desplace por la pantalla.

La inestabilidad del disparador se vuelve especialmente notable cuando se miden señales digitales de alta velocidad, trenes de pulsos o formas de onda de conmutación ruidosas.Si el nivel de disparo se establece demasiado alto o demasiado bajo, es posible que el osciloscopio no pueda bloquear la transición de señal correcta de manera consistente.

Este problema a menudo se corrige ajustando lentamente el nivel de activación mientras se monitorea la estabilidad de la forma de onda en tiempo real.Seleccionar el modo de disparo correcto también mejora la consistencia de la forma de onda.El disparo por flanco funciona bien para señales repetitivas, mientras que el disparo de disparo único se usa comúnmente para capturar fallas irregulares, picos de voltaje o pulsos faltantes que ocurren solo una vez.

El ruido también puede afectar la precisión del disparo.En entornos eléctricos ruidosos, se utilizan ajustes de filtrado de disparo o acoplamiento de señal para reducir los disparos falsos.

Compensación de sonda incorrecta

Los problemas de compensación de la sonda pueden distorsionar significativamente la forma de onda, especialmente cuando se miden bordes digitales rápidos o señales de alta frecuencia.Incluso cuando el osciloscopio esté funcionando correctamente, una sonda no compensada puede introducir sobreimpulsos, bordes redondeados, zumbidos o un comportamiento incorrecto del pulso en la pantalla.

Las sondas pasivas normalmente requieren un ajuste de compensación antes de su uso.Este proceso hace coincidir las características de la sonda con la etapa de entrada del osciloscopio para que la señal siga siendo precisa en diferentes frecuencias.

Durante la configuración, la sonda se conecta a la salida de calibración del osciloscopio para observar una onda cuadrada de referencia.Los bordes redondeados de la forma de onda indican una compensación insuficiente, mientras que un exceso brusco cerca de los bordes indica una compensación excesiva.Luego se ajusta el condensador de compensación de la sonda hasta que la onda cuadrada se vuelve plana y estable.

La compensación de la sonda es especialmente importante durante las mediciones de alta velocidad porque pequeñas distorsiones de la forma de onda pueden provocar un análisis de temporización incorrecto o una interpretación falsa de la señal.

Limitaciones de ancho de banda y muestreo

Las propias limitaciones del osciloscopio también pueden generar resultados de medición engañosos.Cuando el ancho de banda es demasiado bajo, los bordes de las formas de onda rápidas se redondean y los detalles de la señal de alta frecuencia pueden desaparecer.Esto puede hacer que los circuitos de conmutación, las señales de comunicación o las formas de onda del reloj parezcan más lentos o más limpios de lo que realmente son.

Las bajas tasas de muestreo crean un problema diferente.Si el osciloscopio no muestrea la señal lo suficientemente rápido, la reconstrucción de la forma de onda se vuelve inexacta.Los pulsos estrechos pueden desaparecer por completo y es posible que la forma de onda mostrada ya no represente el comportamiento real del circuito.

Estos problemas se vuelven más graves durante el análisis digital de alta velocidad, las mediciones de RF y las pruebas de electrónica de potencia, donde las transiciones rápidas contienen información de señal importante.

Estos problemas suelen evitarse utilizando un osciloscopio con ancho de banda y velocidades de muestreo mucho más altas que la frecuencia de la señal.Una mayor densidad de muestreo también mejora la precisión del zoom porque quedan más datos de formas de onda disponibles durante la inspección detallada.

La profundidad de la memoria también puede afectar la calidad de la forma de onda.Si el osciloscopio reduce automáticamente la frecuencia de muestreo para admitir tiempos de captura más prolongados, es posible que se oculten pequeños fallos o fallas de corta duración dentro de la adquisición.

Problemas de ruido, conexión a tierra y distorsión de la señal

Los problemas de conexión a tierra son otra fuente importante de comportamiento inexacto de las formas de onda.Una conexión a tierra deficiente puede introducir ruido adicional, disparos inestables, timbres o bordes de señal distorsionados durante la medición.

Los cables de tierra largos de la sonda a menudo actúan como pequeñas antenas que captan la interferencia eléctrica circundante.Al conmutar fuentes de alimentación o circuitos de alta frecuencia, este ruido no deseado puede aparecer directamente en la visualización de la forma de onda y dificultar el análisis de la señal.

Los problemas de ruido a menudo se reducen acortando la conexión a tierra de la sonda y manteniendo pequeño el bucle de medición.Una conexión a tierra adecuada también mejora la estabilidad del disparador y reduce la distorsión de la forma de onda durante mediciones rápidas de bordes.

La distorsión de la señal también puede ocurrir cuando la propia sonda carga excesivamente el circuito.Cada sonda agrega resistencia, capacitancia e inductancia al punto de medición.En circuitos sensibles o de alta velocidad, una carga excesiva de la sonda puede cambiar el comportamiento real de la señal mientras se realiza la medición.

En estas situaciones se suelen utilizar sondas activas, sondas diferenciales y sondas de baja capacitancia porque reducen la carga del circuito y mejoran la precisión de las mediciones.

La interferencia ambiental también puede afectar la calidad de la forma de onda.Los motores cercanos, los suministros de conmutación, los dispositivos inalámbricos o los cables mal blindados pueden introducir ruido eléctrico no deseado en el sistema de medición.Durante la resolución de problemas, las formas de onda sospechosas a menudo se verifican nuevamente cambiando la posición de la sonda, mejorando la conexión a tierra o aislando temporalmente las fuentes de ruido cercanas.

Osciloscopio frente a otros instrumentos de prueba electrónicos

Diferentes instrumentos de prueba electrónicos están diseñados para diferentes tareas de medición.Aunque algunas funciones pueden superponerse, los osciloscopios, multímetros y analizadores lógicos resuelven problemas de análisis y depuración muy diferentes.Comprender estas diferencias puede seleccionar el instrumento correcto para el entorno de medición en lugar de depender de una única herramienta para cada situación.

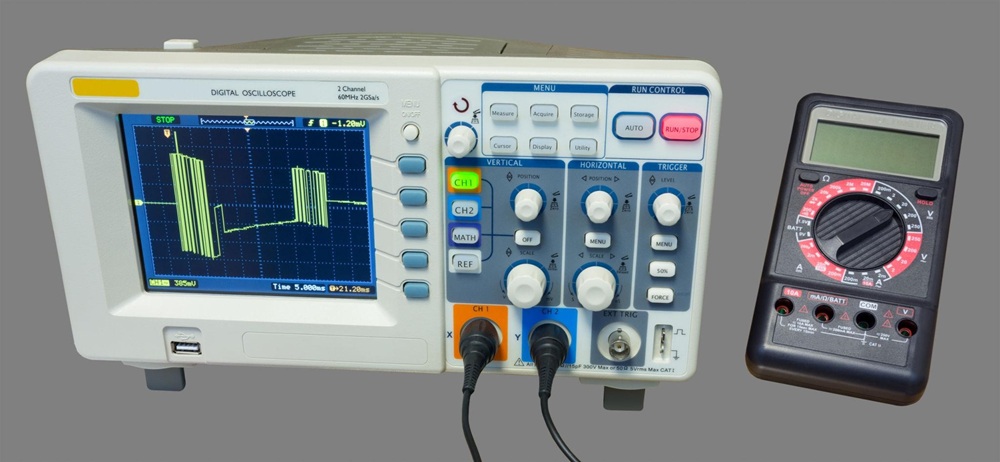

Osciloscopio vs Multímetro

Un multímetro mide principalmente valores eléctricos estables como voltaje, corriente, resistencia, continuidad y, a veces, frecuencia o capacitancia.Se utiliza comúnmente para la resolución de problemas eléctricos básicos, verificación de energía y pruebas de componentes.

Un osciloscopio mide el voltaje a lo largo del tiempo y muestra la forma de onda directamente en la pantalla.En lugar de mostrar solo un valor numérico, revela cómo la señal cambia continuamente durante el funcionamiento.Esto permite observar la forma de la onda, el comportamiento de la sincronización, el ruido, los timbres, los fallos, el sobreimpulso, el ancho del pulso y las transiciones de la señal que un multímetro no puede mostrar.

Por ejemplo, un multímetro puede confirmar que una línea eléctrica mide 5 V correctamente, mientras que un osciloscopio puede revelar si se están produciendo picos rápidos de voltaje, ruidos ondulantes o eventos de conmutación inestables en esa misma línea.Durante la depuración digital de alta velocidad, el análisis de comunicaciones o la resolución de problemas transitorios, la visibilidad de la forma de onda se vuelve extremadamente importante.

En muchos entornos de reparación y desarrollo, los multímetros y osciloscopios se utilizan juntos porque cada instrumento proporciona diferentes tipos de información eléctrica.

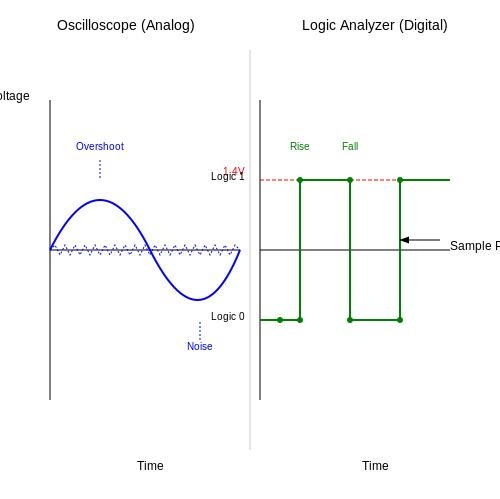

Osciloscopio vs analizador lógico

Tanto los osciloscopios como los analizadores lógicos se utilizan para el análisis de señales, pero se centran en diferentes tipos de mediciones.

Un osciloscopio captura el comportamiento de la forma de onda analógica con información detallada de voltaje y sincronización.Es útil para examinar problemas de integridad de la señal, como timbres, sobreimpulsos, transiciones de borde lentas, acoplamiento de ruido y distorsión de formas de onda analógicas.Los osciloscopios también ayudan a verificar los niveles de voltaje, los tiempos de subida, la calidad del pulso y las relaciones de sincronización en sistemas mixtos analógicos y digitales.

Un analizador lógico se centra principalmente en estados lógicos digitales y relaciones de temporización multicanal.En lugar de mostrar formas de onda analógicas detalladas, interpreta las señales como máximos y mínimos lógicos en muchos canales simultáneamente.Esto resulta especialmente útil al depurar buses de comunicación, secuencias de temporización digital, líneas de dirección, señales de control y actividad del procesador.

Por ejemplo, un osciloscopio puede revelar que el flanco de un reloj contiene timbres o transiciones inestables, mientras que un analizador lógico puede mostrar cómo esa misma señal de reloj afecta la sincronización de la comunicación a través de múltiples canales digitales.

Los entornos de depuración modernos a menudo combinan ambos instrumentos porque la calidad de la forma de onda analógica y el comportamiento de la sincronización digital frecuentemente se afectan entre sí durante la resolución de problemas a nivel del sistema.

Tendencias modernas de osciloscopios y funciones avanzadas

Los osciloscopios modernos continúan evolucionando más allá de las funciones básicas de medición y visualización de formas de onda.Muchos modelos ahora incluyen decodificación de protocolo incorporada para interfaces como I2C, SPI, UART, CAN, USB y Ethernet, lo que permite analizar los datos de comunicación directamente junto con la actividad de la forma de onda.

Los osciloscopios de señal mixta combinan el análisis de formas de onda analógicas con el monitoreo de canales lógicos digitales, lo que facilita la depuración de sistemas integrados y hardware de comunicación dentro de un solo instrumento.Los osciloscopios USB también se han vuelto más comunes en entornos portátiles y con espacio limitado porque permiten la adquisición de formas de onda a través de computadoras externas en lugar de grandes sistemas de hardware independientes.

El análisis remoto de formas de onda y el control basado en red son cada vez más importantes en laboratorios automatizados y sistemas de pruebas industriales.Muchos osciloscopios ahora admiten monitoreo remoto, conectividad en la nube, informes automatizados y flujos de trabajo de prueba controlados por software que mejoran la eficiencia de las mediciones y la gestión de datos a largo plazo.

Estas características continúan ampliando la función del osciloscopio de un visor de formas de onda independiente a una plataforma de análisis automatizado y depuración más integrada.

Conclusión

Los osciloscopios siguen siendo instrumentos esenciales para observar, medir y solucionar problemas de señales eléctricas en los sistemas electrónicos modernos.Su capacidad para mostrar cambios de voltaje en tiempo real para analizar el comportamiento de la forma de onda, las relaciones de sincronización, el ruido, los fallos, la calidad del pulso y la estabilidad de la señal de manera mucho más efectiva que las mediciones numéricas solas.Las mediciones precisas del osciloscopio dependen no sólo de las especificaciones del hardware, como el ancho de banda, la frecuencia de muestreo, la profundidad de la memoria y el rendimiento del disparador, sino también del manejo adecuado de la sonda, la conexión a tierra, la configuración del disparador y las prácticas de optimización de la forma de onda.A medida que los sistemas modernos se vuelven más rápidos y complejos, los osciloscopios ahora combinan el análisis de formas de onda con mediciones automatizadas, decodificación de protocolos, depuración de señales mixtas, conectividad remota y funciones avanzadas de análisis de datos.Estas capacidades continúan ampliando la función del osciloscopio de un simple visor de formas de onda a una plataforma crítica para el análisis de señales en tiempo real, la validación de sistemas y la resolución de problemas electrónicos avanzados.
