Diseño y funcionalidad de filtros PI

Los filtros PI, que llevan el nombre de su semejanza con la letra griega "π", son componentes importantes en los circuitos electrónicos diseñados para el procesamiento de señales.Estos filtros consisten en condensadores y un inductor dispuesto en una configuración específica para eliminar las ondas de CA y entregar una salida de CC suave.Ampliamente utilizado en los sistemas de suministro de alimentación y los dispositivos de comunicación, los filtros PI mejoran la eficiencia del circuito al equilibrar el alto voltaje de salida y la supresión de ondas.Este artículo explora los principios, características y aplicaciones de los filtros PI, proporcionando una comprensión profunda de su funcionalidad y relevancia.

Catalogar

Descripción general del diseño de filtro PI

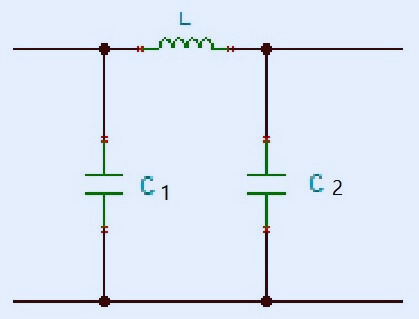

Un filtro PI es un bloque de circuito de tres terminales con dos condensadores y un inductor.El primer condensador se conecta entre la entrada y la tierra, el inductor vincula la entrada a la salida y el segundo condensador une la salida a tierra.Esta disposición forma un circuito que se asemeja al símbolo "π".Los filtros PI se destacan en la supresión de ondas de CA en la salida rectificada, lo que las hace indispensables para obtener un voltaje de CC estable.El primer condensador filtra principalmente el ruido de alta frecuencia, mientras que el inductor bloquea los componentes de CA, lo que permite que la CC pase.El segundo condensador suaviza aún más el voltaje al eliminar las ondas residuales.No solo mejora la reducción de ondas, sino que también mejora la estabilidad de la CC, lo que hace que los filtros PI sean altamente efectivos en la electrónica de potencia y las aplicaciones de recuperación de señales.Su rendimiento superior se atribuye al condensador adicional en la entrada, que los distingue de filtros LC más simples.

¿Cómo funcionan los filtros PI?

Los filtros PI están compuestos por tres componentes principales: dos condensadores y un inductor.El primer condensador conecta la entrada al suelo, el inductor conecta la entrada a la salida en serie, y el segundo condensador conecta la salida al suelo.Esta disposición suaviza efectivamente la salida de CC bloqueando las ondas de CA y permitiendo que pasen los componentes de CC.

Esta disposición suaviza efectivamente la salida de CC bloqueando las ondas de CA y permitiendo que pasen los componentes de CC.

• Condensador C1: Posicionado a través de la salida del rectificador, proporciona una ruta de baja impedancia a las ondas de CA al tiempo que permite que DC pase.
• Inductor l: Colocado en serie, ofrece alta impedancia a AC mientras se mantiene una baja resistencia para DC, asegurando que solo DC fluya hasta la siguiente etapa.
• Condensador C2: Ubicado en el lado de la carga, elimina los componentes de CA residuales no filtrados por el inductor.

Este mecanismo de filtrado de tres etapas da como resultado una salida de CC constante, lo que hace que los filtros PI sean altamente efectivos para aplicaciones que requieren un bajo voltaje de ondulación.

Diferentes características de los filtros PI

Los filtros PI se usan ampliamente en circuitos electrónicos para su capacidad para reducir la ondulación de voltaje y suavizar las señales de CC.Su diseño, que incluye una disposición de conductor-acceso al conductor, proporciona un alto voltaje de salida y un filtrado efectivo, haciéndolos adecuados para alimentos y sistemas de comunicación.Sin embargo, su rendimiento depende de condiciones específicas del circuito, como la estabilidad de la carga y la selección de componentes

Características de los filtros PI

Los filtros de PI son conocidos por su capacidad para generar un alto voltaje de salida, especialmente bajo desagües de baja corriente.El proceso de filtrado se basa en el condensador de entrada ($C_1$), que realiza el filtrado primario, mientras que el inductor ($L$) y condensador de salida ($C_2$) Trabajen juntos para suprimir las ondas de CA restantes.

En la salida del filtro, se logra un alto voltaje cuando el condensador de entrada ($C_1$) pasa efectivamente el voltaje de entrada a la salida.El voltaje cae a través del inductor ($L$) y condensador de salida ($C_2$) permanece mínimo.

Si bien los filtros PI proporcionan ganancia de voltaje, exhiben una regulación de voltaje débil, especialmente a medida que aumenta la corriente de carga.Este inconveniente surge de la dependencia del voltaje de salida de las variaciones de carga.

Voltaje de ondulación

Beneficios y inconvenientes

• Produce un alto voltaje de salida.

• Reduce efectivamente el voltaje de ondulación.

• Puede manejar un voltaje inverso máximo (PIV) de alto pico.

• Regulación de voltaje deficiente bajo variaciones de carga.

• Tamaño y peso relativamente grandes.

• Mayores costos debido a componentes adicionales.

Usos de filtros PI

Los filtros PI juegan un papel central en los sistemas de comunicación al gestionar el arte sutil de la recuperación de la señal después de la modulación minimizando el ruido no deseado tanto en las vías de las señales como en la potencia.Estos filtros sobresalen al cambiar las señales a frecuencias más altas, lo cual es una necesidad para una demodulación efectiva en el extremo receptor, asegurando la claridad y la exactitud de las señales en medio de las complejidades de las redes de comunicación.

Procesamiento de señales en el panorama de telecomunicaciones

Al profundizar en el procesamiento de la señal, los filtros PI dejan su huella transformando señales moduladas en frecuencias más altas, ayudando así en su eficiente demodulación.Estos dispositivos sofisticados emergen como pilares en el sector de telecomunicaciones donde la supresión del ruido es importante para preservar la pureza de la señal.Esta capacidad brilla en entornos caracterizados por una interferencia electromagnética sustancial.

Dominio en la conversión de poder

En el vasto campo de conversión de energía, los filtros PI muestran una competencia incomparable cuando se usan en tecnologías como AC-DC y convertidores de frecuencia.Posicionado exquisitamente después del rectificador del puente, ofrecen el tipo de corriente continua de alto voltaje necesaria para funciones que requieren salidas inquebrantables y suaves.Esta habilidad para estabilizar y limpiar señales convertidas es ventajosa para alimentar los delicados circuitos electrónicos, reforzando en última instancia tanto el rendimiento como la longevidad.

Filtración en modo dual y gestión de ruido

Una mirada a la filtración revela cómo los filtros PI se destacan al manejar el ruido de modo común y en modo diferencial con delicadeza.Esta calidad tiene la potencia necesaria en la electrónica, donde la entrega de energía no contaminada es imprescindible.Tal supresión de ruido meticulosa conserva la integridad de los sistemas de energía, reforzando la confiabilidad para la electrónica industrial y de consumo por igual.

La adeptitud de los filtros PI en la gestión de los desafíos de la modulación y la conversión destaca su papel en la configuración del paisaje de la electrónica moderna.Su contribución a los avances en el procesamiento de señales y los sistemas de mantenimiento de energía es indispensable.El desarrollo continuo en el diseño electrónico afirma constantemente el uso estratégico de filtros PI, asegurando que sigan siendo un elemento importante en el avance de las infraestructuras tecnológicas.

Conclusión

Los filtros PI son parte integral de los sistemas electrónicos modernos, que ofrecen supresión de ondas eficientes y salida de CC estable en varias aplicaciones.Sus distintas ventajas de configuración y rendimiento las hacen indispensables en la electrónica de potencia y los sistemas de recuperación de señales.A pesar de sus limitaciones, los avances en el diseño e integración de los componentes continúan mejorando la versatilidad y la eficiencia de los filtros PI, consolidando su papel en el diseño de circuitos electrónico.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Qué es un filtro PI y cómo funciona?

Un filtro PI es un circuito electrónico que reduce el ruido y suaviza el voltaje de CC.Consiste en un inductor colocado entre dos condensadores, formando una forma como la letra griega "π".El primer condensador bloquea señales de alta frecuencia no deseadas, mientras que el inductor pasa DC pero resiste el CA.Juntos, trabajan para filtrar ondas en la salida.

2. ¿Cómo puedo diseñar un filtro PI?

Para crear un filtro PI, necesita componentes electrónicos básicos: condensadores y un inductor.El condensador de entrada reduce las ondas de CA, mientras que el inductor permite que la CC pase y bloquea las señales de CA.El condensador de salida suaviza aún más el voltaje.La selección adecuada de componentes basada en las necesidades de su circuito es esencial para un filtrado efectivo.

3. ¿Por qué los filtros PI son inadecuados para cargas variables?

Los filtros PI no son ideales para circuitos con cargas variables porque tienen una regulación de voltaje deficiente.A medida que cambia la carga, el voltaje de salida puede disminuir significativamente, lo que hace que el filtro sea menos confiable para tales aplicaciones.

4. ¿Cuál es otro nombre para un filtro PI?

Un filtro PI también se llama "Filtro de entrada del condensador".Esto se debe a que el circuito comienza con un condensador de derivación en la entrada, seguido de un inductor y otro condensador, trabajando juntos para producir un voltaje de CC estable con ondas mínimas.
