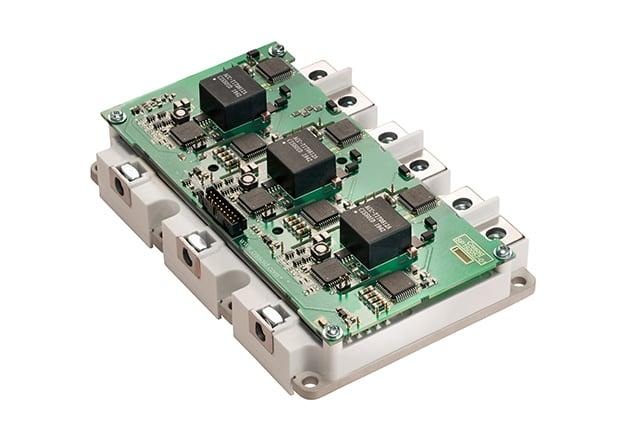

Su guía para la conmutación de alta velocidad en electrónica de potencia

Los semiconductores de potencia de alta velocidad, como SiC y GaN, están cambiando la forma en que los sistemas electrónicos modernos gestionan la energía, la velocidad de conmutación y la eficiencia.Este artículo explica sus características principales, cómo los parámetros transitorios del interruptor, como dv/dt y di/dt, afectan el rendimiento y por qué estos valores son importantes en los diseños prácticos.También compara el comportamiento de los dispositivos de SiC y GaN, describe los desafíos causados ​​por la conmutación rápida y analiza los métodos utilizados para reducir los efectos parásitos.En conjunto, estos temas muestran cómo los semiconductores de potencia avanzados respaldan sistemas de energía más eficientes, compactos y confiables.

Catálogo

Explorando semiconductores de potencia de alta velocidad

Los semiconductores de potencia son partes importantes de la electrónica moderna.Actúan como interruptores rápidos que controlan la energía de manera eficiente.Los nuevos dispositivos pueden cambiar a velocidades muy altas, lo que afecta la rapidez con la que cambian el voltaje y la corriente.Estos cambios dependen del tipo de material, nivel de voltaje, carga de corriente, calor y diseño del circuito.Esta sección se centra en el carburo de silicio (SiC) y el nitruro de galio (GaN).Explica cómo funcionan y compara su rendimiento.También destaca los desafíos prácticos y cómo se utilizan estas tecnologías en sistemas reales.

El silicio se utilizaba ampliamente en el pasado porque es fácil de producir y fiable.Nuevos materiales como SiC y GaN mejoraron el rendimiento más allá de lo que el silicio puede ofrecer.El SiC es fuerte bajo alto voltaje y alta temperatura, lo que lo hace útil en sistemas de energía y vehículos eléctricos.GaN funciona bien a altas frecuencias, por lo que se utiliza en sistemas de comunicación y pequeños dispositivos electrónicos.Estos materiales no se reemplazan entre sí sino que se utilizan según la aplicación.

Las propiedades de los materiales afectan la rapidez con la que pueden cambiar el voltaje y la corriente.El SiC maneja bien el alto voltaje y admite una conmutación rápida con menores pérdidas.Esto mejora la eficiencia en sistemas de alta potencia.GaN permite cambios de corriente muy rápidos debido al alto movimiento de electrones.También reduce el ruido y las pérdidas de conmutación, lo que lo hace ideal para aplicaciones de alta frecuencia.El diseño adecuado debe equilibrar el rendimiento con el calor y los límites del sistema.

Los semiconductores de alta velocidad mejoran muchos sistemas modernos.En energías renovables, el SiC ayuda a aumentar la eficiencia en los sistemas de energía solar.En los vehículos eléctricos, tanto SiC como GaN mejoran el control de potencia y reducen el tamaño del sistema.En centros de datos y sistemas de comunicación, GaN admite diseños compactos y reduce el uso de energía.Estas tecnologías ayudan a mejorar el rendimiento y al mismo tiempo reducen la pérdida de energía.

SiC y GaN aún enfrentan desafíos.El SiC es caro debido a su compleja fabricación.GaN puede tener problemas de calidad del material que afectan el rendimiento.Al mismo tiempo, estos desafíos conducen a mejoras.Se están desarrollando mejores métodos de fabricación y refrigeración.La investigación en curso ayuda a reducir los costos y mejorar la confiabilidad, lo que hace que estas tecnologías se utilicen más ampliamente.

En aplicaciones reales, el SiC se utiliza en sistemas de alto voltaje porque puede soportar condiciones difíciles.GaN se utiliza en sistemas de alta frecuencia donde el espacio es limitado.Los ingenieros utilizan herramientas como el análisis térmico y de circuitos para mejorar el rendimiento del sistema.El uso en el mundo real muestra cómo estas tecnologías se pueden aplicar en grandes sistemas como redes eléctricas y configuraciones de energía urbana.

SiC y GaN representan un gran paso adelante en la electrónica de potencia.Mejoran la eficiencia y la confiabilidad en muchos sistemas.A medida que avance la tecnología, desempeñarán un papel más importante en los sistemas energéticos y la electrónica moderna.Su desarrollo respalda el avance hacia soluciones más eficientes y sostenibles.

Comprensión y caracterización de los parámetros transitorios del interruptor

Los transitorios de conmutación en MOSFET de SiC implican múltiples parámetros temporales y dinámicos que definen el funcionamiento del dispositivo durante las transiciones de estado.

Estos parámetros incluyen:

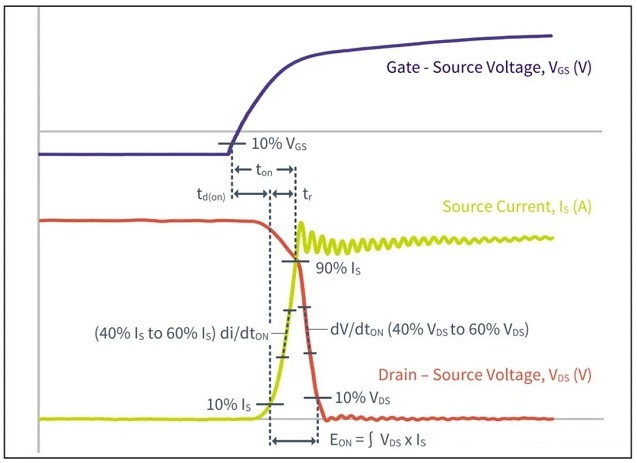

• Tiempo de retardo de encendido: La duración entre la aplicación de una señal de puerta y el inicio del flujo de corriente a través del MOSFET.

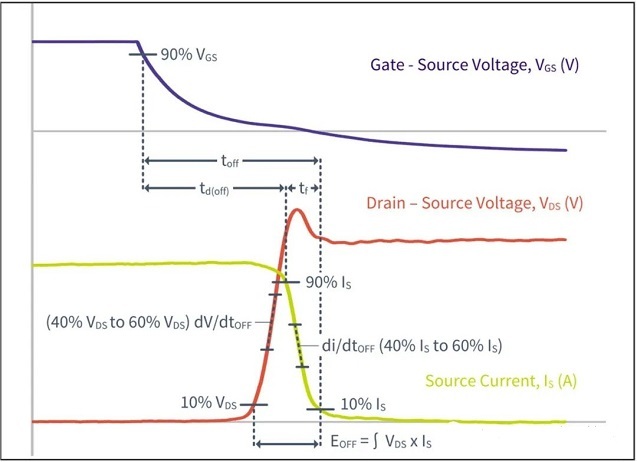

• Tiempo de retardo de apagado: El intervalo entre la eliminación de la señal de la puerta y el cese del flujo de corriente.

• Tiempos transitorios de subida (tr) y tiempos de caída (tf): Estos representan la rapidez con la que evoluciona la corriente durante los eventos de conmutación, lo que indica el comportamiento de respuesta del dispositivo.

Además, las tasas de cambio de voltaje (dv/dt) y corriente (di/dt) reflejan las características no lineales y a menudo complejas de estas transiciones.Dichos parámetros encapsulan comportamientos físicos intrínsecos, lo que hace que su análisis sea fundamental para comprender el rendimiento del sistema en condiciones dinámicas.

Para evaluar eficazmente estos transitorios, aísle las zonas altamente dinámicas dentro de la curva que muestran los cambios de velocidad más pronunciados.Estas regiones frecuentemente se alinean con puntos de máxima tensión en el dispositivo.Al centrarse en estas áreas críticas, obtiene la capacidad de perfeccionar los diseños para mejorar la eficiencia y al mismo tiempo mitigar los riesgos de degradación de los componentes.Un ejemplo específico incluye la identificación de regiones máximas dv/dt o di/dt, que pueden servir como indicadores del estrés térmico o eléctrico que surge dentro del circuito.

La evaluación de transitorios de conmutación se beneficia de métodos de escalado específicos que enfatizan la dinámica de la señal más dominante:

• Al analizar los tiempos de subida y bajada dentro de un rango de amplitud del 40% al 60%, puede extraer datos transitorios más consistentes y significativos.Este rango enfocado disminuye la distorsión potencial causada por oscilaciones menores o ruido en los límites externos de la señal.

• La evaluación comparativa en esta gama permite realizar comparaciones entre varios dispositivos y configuraciones.Este análisis comparativo contribuye directamente a la optimización de la dinámica de conmutación de dispositivos y la solidez a nivel del sistema.

Además, el enfoque de escala ayuda en las estrategias de gestión térmica y electromagnética.Por ejemplo, un dv/dt elevado durante la fase de apagado a menudo aumenta los riesgos de interferencia electromagnética (EMI).Esto puede generar ajustes proactivos, como mejoras en el controlador de puerta o rediseños del circuito amortiguador.Estas medidas adaptativas no solo mitigan las desventajas operativas, sino que también ofrecen espacio para trayectorias de conmutación optimizadas adaptadas a sistemas específicos como los que se ven en los accionamientos eléctricos o los convertidores de energía renovable.

Los diseños se perfeccionan mediante pruebas y evaluaciones comparativas repetidas.Esto ayuda a abordar las condiciones de tensión en los sistemas MOSFET de SiC.El enfoque admite un rendimiento estable y adapta el comportamiento del dispositivo a las nuevas necesidades de las aplicaciones.

La caracterización de transitorios de conmutación sirve como una herramienta valiosa para mejorar los diseños a nivel de sistema.En aplicaciones como inversores de energía para vehículos eléctricos o convertidores de energía solar, la conmutación de la gestión de transitorios a menudo se correlaciona directamente con mejoras en la eficiencia, la confiabilidad y la longevidad del producto.

Estos beneficios al concentrar sus esfuerzos en:

• Reducir los tiempos de retardo en el encendido para limitar las pérdidas de energía.

• Mitigar el estrés transitorio excesivo, lo que en consecuencia mejora la gestión térmica y frena la disipación de energía innecesaria.

Esta caracterización también informa a los fabricantes que buscan perfeccionar sus procesos de fabricación.

Por ejemplo:

• Ajustar las geometrías de las puertas o aprovechar materiales avanzados para disminuir la inductancia parásita se ha validado como una práctica eficaz para gestionar los transitorios.

• Estos esfuerzos de calibración a menudo se basan en datos de caracterización para evitar anomalías que podrían degradar la coherencia entre los lotes de producción.

Estas prácticas enfatizan la relación iterativa entre el refinamiento del diseño y el análisis basado en datos, ofreciendo un modelo pragmático para manejar los desafíos únicos de la tecnología SiC MOSFET.

Profundizar en el análisis de parámetros de conmutación como dv/dt revela conocimientos fundamentales sobre la ciencia de los materiales y los principios físicos que gobiernan los fenómenos transitorios.Por ejemplo:

• La dinámica de carga de la puerta y el tiempo de formación del canal desempeñan un papel decisivo en la configuración de la pendiente del gradiente de transición actual.Estos conocimientos son importantes para diseñar componentes capaces de mitigar los timbres o controlar la pérdida de energía en operaciones de alta frecuencia.

Un área de creciente interés reside en el impacto directo de las características de los materiales en el rendimiento transitorio:

• Los materiales de SiC, caracterizados por una intensidad de campo eléctrico crítico superior en comparación con el silicio, permiten que los dispositivos funcionen a voltajes más altos, alcancen velocidades de conmutación más rápidas y mantengan menores pérdidas de energía.

• Sin embargo, explotar estos beneficios requiere un manejo cauteloso del aumento de la tensión transitoria inherente a las tecnologías de SiC.Este delicado acto de equilibrio entre rendimiento y confiabilidad presenta un terreno fértil para innovaciones de diseño que tengan en cuenta estos rasgos distintivos.

dv/dt y di/dt en semiconductores de potencia avanzados

Dinámica dv/dt y di/dt en MOSFET de SiC

Es importante evaluar con precisión los parámetros dv/dt y di/dt para comprender el excelente rendimiento de conmutación de los MOSFET de carburo de silicio (SiC) en aplicaciones exigentes.El examen del módulo CAS300M12BM2 de Cree, con clasificaciones de 1200 V/300 A, arroja luz sobre su comportamiento de transición.Por ejemplo:

• Durante el encendido, las velocidades transitorias observadas son 17,5 V/ns para dv/dton y 9 A/ns para di/dton.

• Durante el apagado se registraron valores de 12V/ns para dv/dtoff y 12A/ns para di/dtoff.

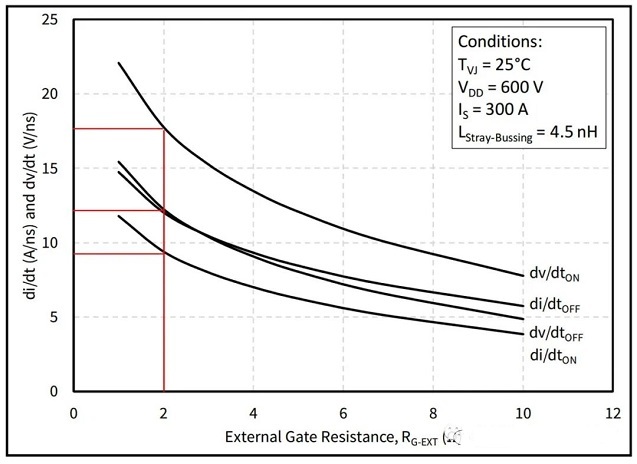

Estas mediciones se obtuvieron con una resistencia de puerta de 2 ohmios, lo que revela la relación entre la resistencia de puerta y el rendimiento de conmutación.Por ejemplo, a medida que aumenta la resistencia, las velocidades transitorias se desaceleran, lo que conduce directamente a reducciones en las amplitudes dv/dt y di/dt.

El delicado equilibrio aquí obliga a equilibrar la maximización de la velocidad de conmutación y la gestión de la interferencia electromagnética (EMI).

Una inmersión más profunda en estas características ilumina la ventaja tecnológica que tienen los MOSFET de SiC sobre los dispositivos convencionales como los transistores bipolares de puerta aislada (IGBT).Al aprovechar su capacidad de conmutación superior, los MOSFET de SiC son ideales para aplicaciones como:

• Inversores de vehículos eléctricos, donde la eficiencia energética es importante.

• Accionamientos de motores industriales, que exigen una respuesta rápida y bajas pérdidas de potencia.

• Convertidores de energías renovables, que requieren alta precisión y reducidas pérdidas de energía.

En implementaciones de campo, estas ventajas se vuelven aún más pronunciadas cuando se complementan con topologías bien diseñadas y gestión térmica avanzada, consolidando así el papel integral del SiC en el logro de puntos de referencia de rendimiento innovadores.

Dispositivos GaN-HEMT

Los transistores de alta movilidad electrónica (HEMT) de nitruro de galio (GaN) representan un cambio radical en la dinámica de conmutación en relación con los MOSFET de SiC.

A modo de comparación:

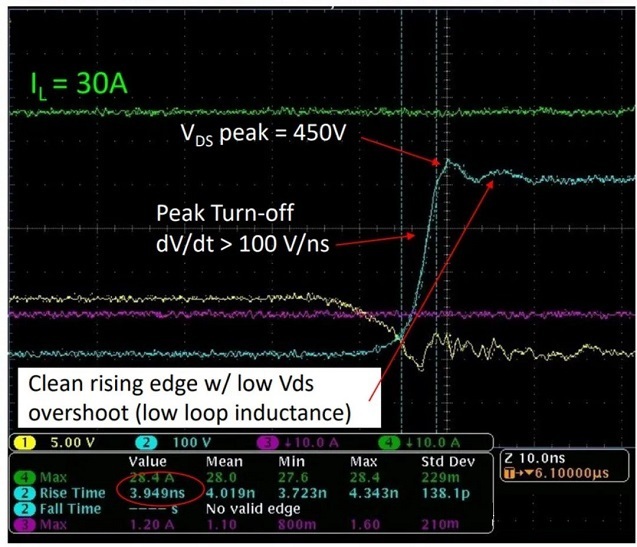

• Los dispositivos GaN alcanzan velocidades dv/dt superiores a 100 V/ns durante el encendido, casi cuatro veces la velocidad de los MOSFET de SiC.

• En escenarios de apagado, GaN duplica o supera la velocidad que normalmente ofrecen los dispositivos de SiC.

Velocidades tan notables posicionan de manera única a los HEMT de GaN en aplicaciones donde la conmutación ultrarrápida es primordial.

Estos incluyen:

• Convertidores DC-DC de alta frecuencia, donde se busca compacidad y eficiencia.

• Amplificadores de RF que exigen agilidad de frecuencia y mínima disipación de potencia.

Además, los diseños basados ​​en GaN demuestran resistencia ante altas tensiones de conmutación, combinadas con una menor dependencia de filtros EMI grandes y engorrosos.Estos atributos los hacen muy adecuados para industrias que requieren soluciones livianas y con alto consumo energético, como:

• Telecomunicaciones, donde la compacidad y la velocidad son críticas.

• Aeroespacial, priorizando la eficiencia del peso sin sacrificar la potencia.

• Sistemas de entrega rápida de energía, incluidos aquellos para defensa y electrónica de alto rendimiento.

La experiencia en el uso de GaN revela que supera consistentemente las expectativas, ofreciendo una herramienta no solo para optimizar sistemas sino también para innovar configuraciones completamente nuevas que antes se consideraban inalcanzables.

Diferenciación de rendimiento

La brecha entre dispositivos heredados como los IGBT y tecnologías emergentes como los semiconductores SiC y GaN enfatiza los avances monumentales en la electrónica de potencia.Una mirada comparativa a las tasas transitorias proporciona una imagen clara:

• Los IGBT exhiben velocidades considerablemente más lentas, adecuadas principalmente para escenarios que priorizan el manejo de corriente continua sobre la velocidad.

• Por el contrario, SiC y GaN dominan los casos de uso que requieren transiciones rápidas y altas frecuencias de conmutación, lo que permite diseños de energía eficientes y con bajas pérdidas.

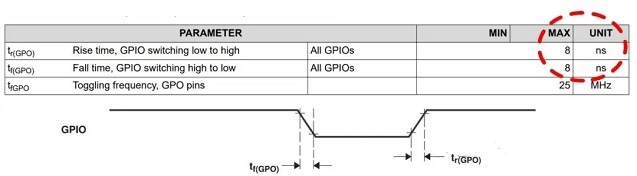

Para agregar más contexto a esta diferenciación de rendimiento, se puede considerar el comportamiento típico de los sistemas de control, como las interfaces GPIO del procesador de señal digital (DSP), que conmutan a aproximadamente 0,41 V/ns.

Un contraste tan marcado con las tasas transitorias de SiC y GaN revela cómo estas tecnologías de vanguardia redefinen las expectativas para adoptar diseños superiores.

La implementación en campo valida aún más el potencial de estos avances, ya que las altas velocidades de conmutación se traducen en ventajas tales como:

• Tiempos de respuesta más rápidos, ideal para sistemas de control dinámicos y en tiempo real.

• Mayor precisión y flexibilidad en la distribución de energía, incluso en condiciones exigentes.

Evaluación dv/dt y di/dt

La evaluación de los parámetros dv/dt y di/dt va más allá de las puras métricas de rendimiento y presenta una oportunidad para mejoras transformadoras en los sistemas energéticos.Estas transiciones, si bien son cuantificables, resumen una narrativa más amplia de llevar la eficiencia, la escalabilidad y la gestión del calor a la vanguardia del progreso tecnológico.

Lograr un equilibrio óptimo entre el rendimiento transitorio y las limitaciones del mundo real, como la supresión de EMI, la robustez del dispositivo bajo estrés repetido y la disipación térmica, se alinea estrechamente con objetivos de innovación más amplios.Es probable que el progreso futuro dependa de una investigación interdisciplinaria que integre:

• Ciencia de materiales avanzada para un mayor refinamiento de los componentes de SiC y GaN.

• Diseños sofisticados de circuitos y controles para explotar su potencial al máximo.

• Estrategias de dinámica térmica para extraer el máximo rendimiento sin comprometer la confiabilidad.

En última instancia, la exploración de las capacidades dv/dt y di/dt sirve como una base sólida para explorar caminos novedosos en el diseño de sistemas de energía avanzados y de alto rendimiento adaptados al panorama tecnológico en evolución dinámica.

Efectos negativos de dv/dt y di/dt

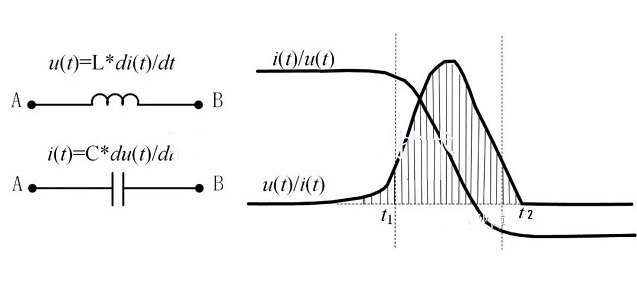

La presencia de valores elevados de dv/dt y di/dt introduce una variedad de influencias parásitas que afectan el comportamiento y la confiabilidad de los circuitos electrónicos.Estos efectos pueden conducir a una degradación mensurable del rendimiento e impedir la estabilidad de los sistemas.Por ejemplo, un valor di/dt de 12 A/ns a través de una inductancia de 1 nH puede generar una caída de voltaje de 12 V, mientras que un valor dv/dt de 12 V/ns a través de una capacitancia de 1 pF da como resultado una corriente no deseada de 12 mA.Estas interacciones parásitas se vuelven cada vez más pronunciadas en los diseños de circuitos de alta frecuencia o alta velocidad, donde las rápidas transiciones de señal magnifican su impacto.Además, a medida que el tamaño de los componentes continúa reduciéndose y las frecuencias operativas aumentan, efectos parásitos que antes eran insignificantes comienzan a desempeñar un papel fundamental en la alteración del comportamiento de los circuitos.

Desafíos intensificados en diseños de alta velocidad

Los diseños modernos de alta velocidad se enfrentan a una mayor susceptibilidad a fenómenos parásitos derivados de valores elevados de dv/dt y di/dt.

• La integridad de la señal puede verse comprometida, provocando problemas como distorsión de sincronización y rendimiento degradado del sistema.

• Los componentes miniaturizados, a pesar de ofrecer ventajas de ahorro de espacio, son más propensos a sufrir efectos parásitos debido a un acoplamiento físico más estrecho y tolerancias de diseño más estrechas.

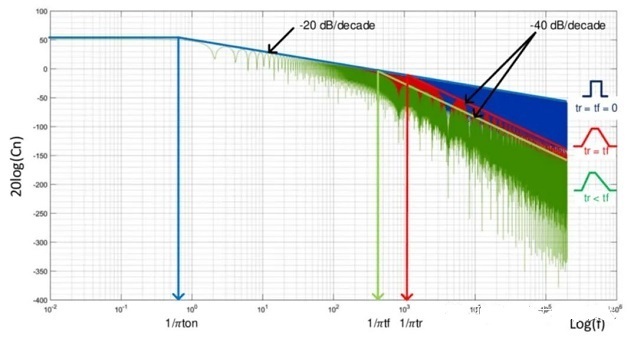

• A medida que aumentan las tasas de conmutación, las señales expanden inherentemente su espectro de frecuencia, lo que exacerba los riesgos de interferencia electromagnética (EMI).

Dentro de diseños densamente poblados, estas condiciones conducen a múltiples problemas posteriores, incluidos desafíos de cumplimiento de EMI e interferencias con circuitos adyacentes.

El acto de conmutación rápida sustenta la ampliación del espectro de la señal, lo que amplifica los riesgos de EMI.Los espectros de frecuencia más amplios promueven interferencias con componentes y sistemas cercanos.

Este escenario adquiere importancia en campos como la electrónica automotriz, los dispositivos sanitarios y la aviónica, donde la precisión operativa y la confiabilidad del sistema influyen directamente en las medidas de seguridad.Se utilizan blindaje, conexión a tierra y filtrado avanzado para reducir las interferencias.Estos métodos se perfeccionan para equilibrar el rendimiento con las condiciones operativas del mundo real.

Estrategias de mitigación de los efectos dv/dt y di/dt

Abordar las consecuencias indeseables de los valores elevados de dv/dt y di/dt implica la aplicación de técnicas de ingeniería cuidadosamente diseñadas:

• Diseños de componentes optimizados: los diseños sistemáticos reducen las capacitancias e inductancias parásitas, evitando la degradación de la señal.La ubicación estratégica evita vías de acoplamiento no deseadas dentro del diseño.

• Redes robustas de distribución de energía: las redes bien diseñadas contrarrestan los picos transitorios de voltaje.

• Filtrado de ruido dirigido: Los filtros diseñados para suprimir la interferencia dentro de rangos de frecuencia específicos ayudan a preservar la fidelidad de la señal.

Las técnicas adicionales destinadas a la separación física incluyen metodologías de aislamiento como el uso de perlas de ferrita, el despliegue de planos de tierra y la dependencia de PCB multicapa.Su éxito depende en gran medida de la calidad de la integración dentro del esquema general del sistema.Los métodos iterativos combinan la teoría con las pruebas para mejorar la adaptabilidad.Este enfoque ayuda a lograr un rendimiento confiable en condiciones del mundo real.

Cultivar prácticas de ingeniería con visión de futuro

La complejidad de gestionar los efectos dv/dt y di/dt exige una mentalidad de ingeniería con visión de futuro y anticipación.

• Predicciones tempranas del diseño: Incorporación de modelos parásitos durante las etapas iniciales de diseño para implementar medidas efectivas de manera proactiva.

• Filosofía de diseño equilibrada: enfoques estructurados, que combinan la teoría con la experimentación práctica, para desarrollar soluciones avanzadas adaptadas a aplicaciones específicas.

• Herramientas de simulación: el software de simulación avanzado ayuda a capturar posibles interacciones parásitas, lo que permite realizar pruebas virtuales de múltiples configuraciones antes de comprometerse con los prototipos físicos.

Las estrategias más amplias se centran en la mejora constante del sistema y al mismo tiempo manejan los efectos parásitos.Los objetivos de costo, confiabilidad y diseño se equilibran para lograr un rendimiento estable.

Nuevas tecnologías y tendencias de futuro

El impulso incesante hacia una mayor eficiencia y compacidad de los circuitos ha impulsado la aparición de tecnologías transformadoras diseñadas para abordar desafíos parásitos.

• Semiconductores de banda ancha: materiales como el carburo de silicio (SiC) y el nitruro de galio (GaN) abren nuevas posibilidades para el rendimiento de los circuitos.Permiten velocidades de conmutación más altas con una pérdida mínima de energía, remodelando la forma en que se gestionan los desafíos dv/dt y di/dt.

• Optimizaciones de diseño algorítmico: las predicciones de EMI basadas en aprendizaje automático y las herramientas de diseño automatizadas mejoran la precisión al abordar los efectos parásitos, ofreciendo oportunidades para diseños adaptables y específicos del usuario.

Estos avances tecnológicos se basan en la potencia computacional y ofrecen la capacidad de refinar configuraciones de circuitos a niveles de precisión que antes eran inalcanzables.A medida que el campo continúa evolucionando, la búsqueda simultánea de innovación y confiabilidad práctica sigue siendo una fuerza impulsora que da forma al panorama futuro del diseño electrónico.

Conclusión

Los semiconductores de potencia de SiC y GaN se han convertido en tecnologías clave para mejorar la velocidad de conmutación, la eficiencia y la densidad de potencia en la electrónica moderna.Su rápido comportamiento transitorio aporta importantes beneficios de rendimiento, pero también crea desafíos de diseño relacionados con EMI, efectos parásitos, calor y confiabilidad.El artículo muestra que para una implementación exitosa es necesario comprender dv/dt y di/dt, junto con un diseño, filtrado y diseño térmico cuidadosos.A medida que los materiales, las herramientas de diseño y los métodos de control sigan mejorando, estos semiconductores desempeñarán un papel aún mayor en los futuros sistemas de energía de alto rendimiento.

Preguntas frecuentes [FAQ]

1. ¿Qué significa di/dt y cómo afecta a los sistemas electrónicos?

Di/dt es la velocidad a la que la corriente cambia a lo largo del tiempo.Afecta la rapidez con la que responde un circuito durante la conmutación.Un di/dt más alto mejora la velocidad de conmutación y la eficiencia, pero también puede causar ruido, tensión en los componentes y posibles picos de voltaje.Para gestionar esto, ajuste el control de la puerta, mejore el diseño de la PCB y utilice circuitos de protección.

2. ¿Qué es dv/dt y por qué es importante en los dispositivos eléctricos?

Dv/dt es la velocidad a la que el voltaje cambia con el tiempo.Es importante en dispositivos de conmutación rápida porque determina qué tan rápido puede subir o bajar el voltaje.Un alto dv/dt mejora la velocidad y la eficiencia del sistema, especialmente en dispositivos modernos como SiC y GaN.Sin embargo, también puede aumentar el aislamiento contra el ruido y la tensión, por lo que se necesitan un diseño y un filtrado adecuados.

3. ¿Qué papeles desempeñan di/dt y dv/dt en las operaciones IGBT?

En los IGBT, di/dt controla qué tan rápido aumenta la corriente cuando se enciende el dispositivo, mientras que dv/dt controla qué tan rápido cambia el voltaje cuando se apaga.Los valores más altos mejoran la velocidad de conmutación y la densidad de potencia, pero también aumentan el ruido, las pérdidas y el estrés.Se utilizan resistencias de puerta, métodos de control y un diseño de circuito adecuado para equilibrar el rendimiento y la confiabilidad.
